事故树分析法

事故树分析法(FTA)

事故树分析法就是一种既能定性又能定量的逻辑演绎评价方法,就是从结果到原因描绘事故发生的有向逻辑树,在逻辑树中相关原因事件之间用逻辑门连接,构成逻辑树图,为判明事故发生的途径及损害间关系提供一种最形象、最简洁的表达方式。

事故树法又称为故障树分析法,就是一种逻辑演绎的系统评价方法,就是安全系统工程中重要的分析方法之一。它能对各种系统的危险性进行识别评估,既适用于定性分析,又能进行定量分析。具有简明、形象的特点。其分析方法就是从要分析的特定事故或故障顶上事件开始,层层分析其发生原因(中间事件),一直分析到不能再分解或没有必要分析时为止,即分析至基本原因事件为止,用逻辑门符号将各层中间事件与基本原因事件连接起来,得到形象、简洁地表达其因果关系的逻辑树图形即故障树。通过对其简化计算得到分析评价目的的方法。

故障树分析法的主要功能

1、对导致事故的各种因素及其逻辑关系作出全面的描述

2、便于发现与查明系统内固有的或者潜在的危险因素,为安全设计、制定技术措施及采取管理对策提供依据

3、使作业人员全面了解与掌握各项防灾要点

4、对已发生的事故进行原因分析

故障树的分析步骤

1、确定所分析的系统

2、熟悉所分析的系统

3、调查系统发生的事故

4、确定事故的顶上事件

5、调查与顶上事件有关的所有原因事件

6、故障树作图

7、故障树的定性分析

8、故障树的定量分析

9、安全性评价事故树分析法

事故树的主要符号

事件符号

逻辑符号

熟悉系统

确定顶上事件

修改简化事故树建造事故树调查事故

调查原因事件收集系统资料

定性分析定量分析

制定安全措施

顶上事件、中间事件符号,需要进一步的分析

基本事件符号,不能进一步往下分析

正常事件,正常情况下存在的事件

省略事件,不能或者不需要分析事故树分析法

事故树的建造方法

直接原因事件可以从以下几个方面考虑:

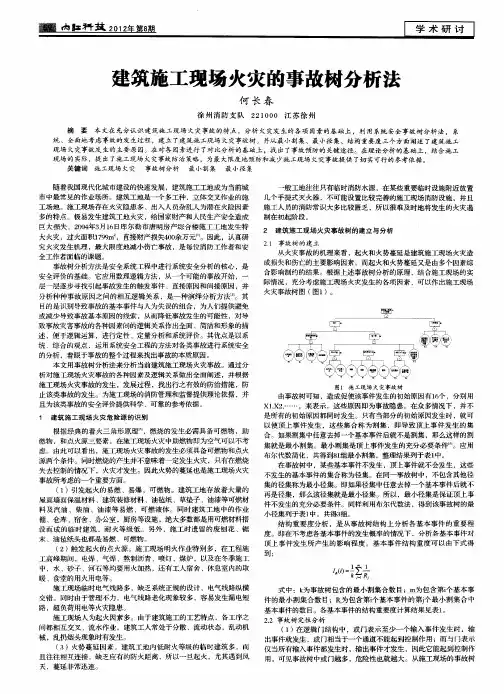

建筑施工现场火灾的事故树分析法

－呋Ｉ枉科技２０１　２年第８期　学术研讨　

建筑施工现场火灾的事故树分析法　

何长春　

徐州消防支队２２１０００江苏徐州　

摘要本文在充分认识建筑施工现场火灾事故的特点，分析火灾发生的各项因素的基础上，利用系统安全事故树分析法，系　统、全面地考虑事故的发生过程，建立了建筑施工现场火灾事故树。并从最小割集、最小径集、结构重要度三个方面阐述了建筑施工　现场火灾事故发生的主要原因。在对各因素进行了对比分析的基础上，找出了事故预防的关键途径。在理论分析的基础上，结合施工　现场的实际，提出了施工现场火灾事故防治策略，为最大限度地预防和减少施工现场火灾事故提供了切实可行的参考依据。　关键词施工现场火灾　事故树分析　最小割集　最小径集　

随着我国现代化城市建设的快速发展，建筑施工工地成为当前城　市中最常见的作业场所。建筑工地是一个多工种，立体交叉作业的施　工场地。施工现场存在火灾隐患多、出入人员杂乱人为潜在火险因素　多的特点。极易发生建筑工地火灾，给国家财产和人民生产安全造成　巨大损失。２００４年３月１６日库尔勒市唐明房产综合楼施工工地发生特　大火灾，过火面积１７９９ｍ２，直接财产损失４００余万元…。因此，认真研　究火灾发生机理，最大限度地减小伤亡事故，是每位消防工作者和安　全工作者面临的课题。　事故树分析方法是安全系统工程中进行系统安全分析的核心，是　安全评价的基础。它应用数理逻辑方法，从一个可能的事故开始，一　层一层逐步寻找引起事故发生的触发事件、直接原因和间接原因，并　分析种种事故原因之间的相互逻辑关系，是一种演绎分析方法　’。其　目的是识别导致事故的基本事件与人为失误的组合，为人们提供避免　或减少导致事故基本原因的线索，从而降低事故发生的可能性，对导　致事故灾害事故的各种因素间的逻辑关系作出全面、简洁和形象的描　述，便于逻辑运算，进行定性、定量分析和系统评价。其优点是以系　统、综合的观点，运用系统安全工程的方法对各类事故进行系统安全　的分析，着眼于事故的整个过程来找出事故的本质原因。　本文用事故树分析法来分析当前建筑施工现场火灾事故。通过分　析对施工现场火灾事故的各种因素及逻辑关系做出全面阐述，并根据　施工现场火灾事故的发生，发展过程，找出行之有效的防治措施，防　止该类事故的发生。为施工现场的消防管理和监督提供理论依据，并　且为该类事故的安全评价提供科学、可靠的参考依据。　１　建筑施工现场火灾危险源的识别　根据经典的着火三角形原理　，燃烧的发生必需具备可燃物，助　燃物，和点火源三要素，在施工现场火灾中助燃物即为空气可以不考　虑。由此可以看出，施工现场火灾事故的发生必须具备可燃物和点火　源两个条件。同时燃烧的产生并不意味着一定发生火灾，只有在燃烧　失去控制的情况下，火灾才发生。因此火势的蔓延也是施工现场火灾　事故所考虑的一个重要方面。　（１）引发起火的易燃、易爆，可燃物。建筑工地存放着大量的　屋面墙面保温材料、建筑装修材料、油毡纸、草垫子、油漆等可燃材　料及汽油、柴油、油漆等易燃、可燃液体。同时建筑工地中的作业　棚、仓库、宿舍、办公室，厨房等设施，绝大多数都是用可燃材料搭　设而成的临时建筑，耐火等级低。另外，施工时遗留的废刨花、锯　末、油毡纸头也都是易燃、可燃物。　（２）触发起火的点火源。施工现场明火作业特别多，在工程施　工高峰期间，电焊、气焊、熬制沥青、喷灯、煤炉，以及在冬季施工　中，水、砂子、河石等均要用火加热，还有工人宿舍、休息室内的取　暖、食堂的用火用电等。　施工现场临时电气线路多，缺乏系统正规的设计，电气线路纵横　交错。同时由于管理不力，电气线路老化现象较多，容易发生漏电短　路，超负荷用电等火灾隐患。　施工现场人为起火因素多。由于建筑施工的工艺特点，各工序之　间都相互交叉、流水作业，建筑工人常处于分散、流动状态，乱动机　械，乱扔烟头现象时有发生。　（３）火势蔓延因素。建筑工地内低耐火等级的临时建筑多，而　且往往相互连接，缺乏应有的防火距离，所以一旦起火，尤其遇到风　天，蔓延非常迅速。　一般工地往往只有临时消防水源，在某些重要临时设施附近放置　几个手提式灭火器，不可能设置比较完善的施工现场消防设施，并且　施工人员的消防常识大多比较匮乏，所以很难及时地将发生的火灾遏　制在初起阶段。　２　建筑施工现场火灾事故树的建立与分析　２１事故树的建立　从火灾事故的机理来看，起火和火势蔓延是建筑施工现场火灾造　成损失和伤亡的主要影响因素。而起火和火势蔓延又是由多个因素综　合影响制约的结果。根据上述事故树分析的原理，结合施工现场的实　际情况，充分考虑施工现场火灾发生的各项因素，可以作出施工现场　火灾事故树图（图１）。　

加油站事故树分析法

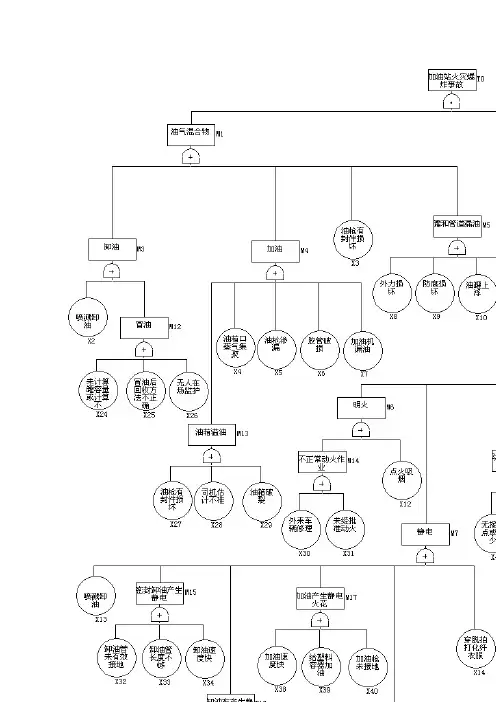

加油站火灾爆炸故障树

此事故树的最小割集是：

X2 X12 X1

事件的名称是：喷溅卸油；点火吸烟；在燃烧爆炸极限范围内；

X29 X12 X1

事件的名称是：油箱破裂；点火吸烟；在燃烧爆炸极限范围内；

X8 X12 X1

事件的名称是：外力损坏；点火吸烟；在燃烧爆炸极限范围内；

X3 X12 X1

事件的名称是：油枪有封件损坏；点火吸烟；在燃烧爆炸极限范围内；

X26 X34 X1

事件的名称是：无人在场监护；卸油速度快；在燃烧爆炸极限范围内；

X26 X45 X1 X15

事件的名称是：无人在场监护；接地电阻大；在燃烧爆炸极限范围内；雷电发生；

X26 X16 X1

事件的名称是：无人在场监护；非防爆电气；在燃烧爆炸极限范围内；

X26 X19 X1

事件的名称是：无人在场监护；汽车尾气冒火星；在燃烧爆炸极限范围内；

X26 X22 X1

事件的名称是：无人在场监护；带钉鞋摩擦火花；在燃烧爆炸极限范围内；

X4 X12 X1

事件的名称是：油箱口蒸气集聚；点火吸烟；在燃烧爆炸极限范围内；

X5 X12 X1

事件的名称是：油枪渗漏；点火吸烟；在燃烧爆炸极限范围内；

X6 X12 X1

事件的名称是：胶管破损；点火吸烟；在燃烧爆炸极限范围内；

X7 X12 X1

事件的名称是：加油机漏油；点火吸烟；在燃烧爆炸极限范围内；

X27 X34 X1

事件的名称是：油枪有封件损坏；卸油速度快；在燃烧爆炸极限范围内；

X27 X45 X1 X15

事件的名称是：油枪有封件损坏；接地电阻大；在燃烧爆炸极限范围内；雷电发生；

X27 X16 X1

事件的名称是：油枪有封件损坏；非防爆电气；在燃烧爆炸极限范围内；

X27 X21 X1 事件的名称是：油枪有封件损坏；接打手机电磁火星；在燃烧爆炸极限范围内；

X29 X23 X1

事件的名称是：油箱破裂；敲打工具；在燃烧爆炸极限范围内；
