蝶阀技术标准

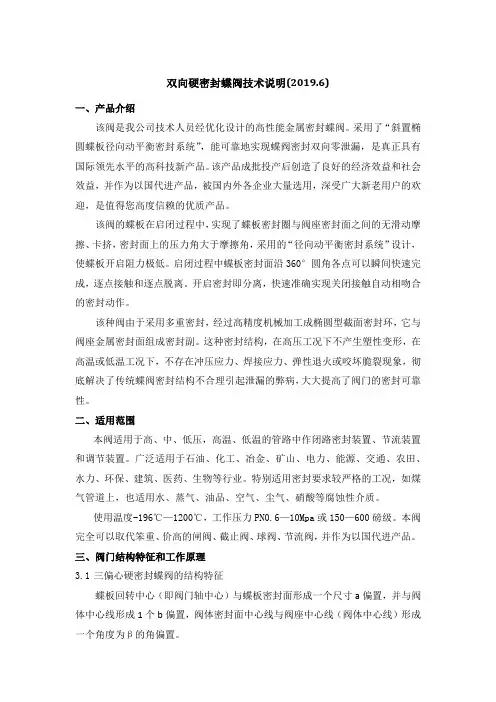

双向硬密封蝶阀技术说明(2019.6)

一、产品介绍

该阀是我公司技术人员经优化设计的高性能金属密封蝶阀。采用了“斜置椭圆蝶板径向动平衡密封系统”，能可靠地实现蝶阀密封双向零泄漏，是真正具有国际领先水平的高科技新产品。该产品成批投产后创造了良好的经济效益和社会效益，并作为以国代进产品，被国内外各企业大量选用，深受广大新老用户的欢迎，是值得您高度信赖的优质产品。

该阀的蝶板在启闭过程中，实现了蝶板密封圈与阀座密封面之间的无滑动摩擦、卡挤，密封面上的压力角大于摩擦角，采用的“径向动平衡密封系统”设计，使蝶板开启阻力极低。启闭过程中蝶板密封面沿360°圆角各点可以瞬间快速完成，逐点接触和逐点脱离。开启密封即分离，快速准确实现关闭接触自动相吻合的密封动作。

该种阀由于采用多重密封，经过高精度机械加工成椭圆型截面密封环，它与阀座金属密封面组成密封副。这种密封结构，在高压工况下不产生塑性变形，在高温或低温工况下，不存在冲压应力、焊接应力、弹性退火或咬坏脆裂现象，彻底解决了传统蝶阀密封结构不合理引起泄漏的弊病，大大提高了阀门的密封可靠性。

二、适用范围

本阀适用于高、中、低压，高温、低温的管路中作闭路密封装置、节流装置和调节装置。广泛适用于石油、化工、冶金、矿山、电力、能源、交通、农田、水力、环保、建筑、医药、生物等行业。特别适用密封要求较严格的工况，如煤气管道上，也适用水、蒸气、油品、空气、尘气、硝酸等腐蚀性介质。

使用温度-196℃—1200℃，工作压力PN0.6—10Mpa或150—600磅级。本阀完全可以取代笨重、价高的闸阀、截止阀、球阀、节流阀，并作为以国代进产品。

三、阀门结构特征和工作原理

3.1 三偏心硬密封蝶阀的结构特征

蝶板回转中心（即阀门轴中心）与蝶板密封面形成一个尺寸a偏置，并与阀体中心线形成1个b偏置，阀体密封面中心线与阀座中心线（阀体中心线）形成一个角度为β的角偏置。b阀体蝶板阀轴阀体中心线不锈钢a图1 三偏心金属密封蝶阀①②③

蝶阀执行标准

蝶阀是一种常用的流体控制阀门，具有体积小、重量轻、结构简单、操作灵活、密封性好等特点，广泛应用于石油、化工、电力、冶金、给排水等行业。为了保证蝶阀的质量和性能，制定了一系列的蝶阀执行标准，本文将分析和介绍一些常见的蝶阀执行标准。

一、GB/T 12238-2008《通用法兰蝶阀》

该标准适用于工作压力为PN1.0~PN4.0MPa,工作温度为-20℃~+425℃的管道上,作为截流设备使用的手动、齿轮、气动操作通用法兰蝶阀。

该标准规定了蝶阀的基本要求，包括蝶阀的型号和标记、材料、构造和连接尺寸、工作压力和温度等。同时还规定了蝶阀的试验方法和试验压力、经验数值、技术要求和使用注意事项等。

该标准的制定为保证蝶阀的安全可靠运行提供了基础。

二、API 609《蝶阀：双偏心、三偏心和全金属密封》

该标准适用于工作压力为CLASS 150, CLASS 300, CLASS 600,

CLASS 900的蝶阀，主要用于石油、化工、电力等工业领域。

该标准规定了蝶阀的设计要求、材料选择、产品形式、结构及连接尺寸、试验、检验等要求。其中，对蝶阀的双偏心、三偏心和全金属密封等特殊形式的要求进行了详细说明。

该标准的制定为蝶阀的性能和可靠性提供了一定的保证。

三、ISO 5752-1982《金属蝶阀》

该国际标准适用于公称通径为DN 40~DN 400的金属蝶阀，主要用于工业管道和设备中的液体、蒸汽和气体。

该标准规定了蝶阀的设计要求、材料选择、产品形式、结构及连接尺寸、试验、检验等要求。其中，对蝶阀的密封性能、轴承能力、阀杆密封、操作机构、防火设计等重要方面进行了详细规定。

该标准的制定为蝶阀的国际贸易提供了一定的便利。

四、DIN 3202 K1《蝶阀》

该德国标准适用于公称通径为DN 40~DN 1200的蝶阀，主要用于液体、气体和蒸气的控制。

该标准规定了蝶阀的形状、材料、尺寸、连接和低温短时间工况试验等要求。其中，对蝶阀的密封副、轴承能力、卡夹块、操作机构、自润滑提供了详细规定。

对夹式蝶阀执行标准

夹式蝶阀是一种常用的控制阀门，广泛应用于石油、化工、冶金、电力等行业。为了确保夹式蝶阀的质量和性能，制定了一系列的执行标准。本文将对夹式蝶阀执行标准进行详细介绍，以便相关人员更好地了解和应用这些标准。

首先，夹式蝶阀的执行标准主要包括设计、制造、检验和使用等方面。在设计方面，夹式蝶阀应符合国家相关标准和规范，包括结构尺寸、材料选用、密封性能等要求。制造过程应符合相关的工艺流程和操作规范，确保产品质量稳定可靠。在检验方面，夹式蝶阀应经过严格的检测和试验，包括外观检查、密封性能测试、耐压试验等，以确保产品符合规定的技术要求。在使用方面，夹式蝶阀应按照产品说明书和操作手册进行安装、调试和维护，确保阀门的正常运行和安全使用。

其次，夹式蝶阀执行标准的制定是为了保障产品质量和安全性。通过执行标准，可以规范生产和使用过程中的各项技术要求，提高产品的质量稳定性和可靠性。执行标准还可以为产品的检验和评定提供依据，为产品质量的监督和管理提供技术支持。同时，执行标准还可以帮助企业提升产品竞争力，满足市场和客户的需求，促进行业的健康发展。

再次，夹式蝶阀执行标准的遵循是企业的责任和义务。生产企业应严格按照执行标准的要求组织生产，确保产品质量符合标准规定。使用单位应按照标准要求进行产品采购和使用，确保产品符合技术要求，提高设备的可靠性和安全性。监管部门应加强对执行标准的监督和检查，确保企业和产品的合规性，保障公共利益和社会安全。

最后，夹式蝶阀执行标准的不断完善和提高是行业发展的需要。随着科学技术的不断进步和市场需求的变化，执行标准也需要不断进行修订和更新，以适应新的技术和市场要求。同时，还需要加强标准的推广和应用，提高企业和使用单位对执行标准的认识和重视程度，促进标准化工作的深入开展，推动行业的健康发展。 综上所述，夹式蝶阀执行标准是保障产品质量和安全的重要手段，对企业、使用单位和监管部门都具有重要意义。只有全面认识和严格执行执行标准，才能确保夹式蝶阀产品的质量和安全，促进行业的健康发展。希望相关人员能够深入了解和应用夹式蝶阀执行标准，共同推动行业的发展和进步。

三偏心金属硬密封蝶阀标准

摘要：

I.简介

- 介绍三偏心金属硬密封蝶阀

II.设计特点

- 解释三偏心设计

- 介绍金属硬密封技术

- 说明阀门结构

III.应用领域

- 列举阀门的使用介质

- 介绍阀门的操作方式

- 描述阀门的连接方式

IV.产品规格

- 详述产品型号和尺寸范围

- 说明压力等级和壳体材料

V.设计特色

- 阐述三偏心无摩擦关闭

- 介绍防吹出式阀杆

- 说明 ISO 5211 顶法兰

VI.可选特性

- 描述可选加长阀杆 - 说明可选硬质合金阀座

VII.结束语

- 总结三偏心金属硬密封蝶阀的优势

正文：

三偏心金属硬密封蝶阀是一种先进的阀门，采用三偏心设计，具有金属硬密封技术。这种阀门结构独特，能够提供可靠的密封性能，因此在许多工业领域中得到了广泛的应用。

三偏心设计是一种创新的技术，可以大大提高阀门的密封性能。通过三个偏心的组合，阀门关闭时，密封面之间的接触面积更大，从而确保了阀门的密封性能。

金属硬密封技术是另一种重要的技术，它采用金属材料制作密封件，可以承受高压和高温，从而确保了阀门的可靠性和稳定性。

阀门的连接方式包括对夹和法兰连接，可以满足不同工程的需求。此外，阀门的操作方式包括手动、气动和电动，可以满足不同场合的需要。

三偏心金属硬密封蝶阀的产品规格包括产品型号、尺寸范围、压力等级和壳体材料。产品型号包括 D343H、D643H、D943H、D373H 和 D673H，尺寸范围从 DN50 到 DN1000，压力等级从 1.6MPa 到 4.0MPa，壳体材料包括碳钢、不锈钢和高温钢。

此外，三偏心金属硬密封蝶阀的设计特色还包括三偏心无摩擦关闭、防吹出式阀杆和 ISO 5211 顶法兰。三偏心无摩擦关闭可以减少阀门的磨损，延长阀门的使用寿命；防吹出式阀杆可以防止介质在阀门关闭时从阀杆处吹出；ISO 5211 顶法兰可以方便地与其他设备连接。 可选的特性包括可选加长阀杆和可选硬质合金阀座。可选加长阀杆可以方便地安装在特殊工程中；可选硬质合金阀座可以提高阀门的耐磨性和耐腐蚀性。
