LTE频点号计算工具

LTE常用工具使用指南 内部公开

2016-7-14 华为机密，未经许可不得扩散 第1页, 共38页

产品名称 文档密级

LTE常用工具使用指南 内部公开

产品版本

Total 27 Pages 共27页

20100707T

LTE常用工具使用指南

(仅供内部使用）

拟制: LTE JJFA WH 日期： 2010-4-14

审核: 日期：

审核: 日期：

批准: 日期：

华为技术有限公司

Huawei Technologies Co., Ltd.

版权所有 侵权必究

All rights reserved

LTE常用工具使用指南 内部公开

2016-7-14 华为机密，未经许可不得扩散 第2页, 共38页

修订记录

日期 版本 修改描述 作者

2010-4-14 1.0 完成初稿 解决方案维护部

2010-6-3 2.0 根据翻译需要图片英文化 解决方案维护部

2010-7-8 3.0 同步更新到eRAN2.0 解决方案维护部

LTE常用工具使用指南 内部公开

2016-7-14 华为机密，未经许可不得扩散 第3页, 共38页

目 录

1 概述 .............................................................................................................................. 6

1.1 背景 ................................................................................................................... 6

1.2 常用工具概述 ..................................................................................................... 6

LTE基础理解

1. 系统消息汇总：

2. 各系统状态转移图

3. 测量事件汇总

LTE系统内的同频/异频测量事件 异技术测量事件

–Event A1：服务小区测量值（RSRP或RSRQ）大于门限值 –Event B1：异技术邻小区信道质量大于门限

–Event A2：服务小区测量值（RSRP或RSRQ）小于门限值 –Event B2：服务小区信道质量小于门限1，同时异技术邻

–Event A3：邻小区测量值优于服务小区测量值一定门限值 小区信道质量大于门限2

–Event A4：邻小区测量值大于门限值

–Event A5：服务小区测量值小于门限1，同时邻小区信道质

量大于门限2

4. A3

5. 小区间干扰协调(ICIC)

小区间干扰原因

 由于OFDMA/SC-FDMA本身固有的特点，即一个小区内所有UE使用的RB（Resource

Block）彼此正交，所以小区内干扰很小。但由于频率复用因子为1，即所有小区都可以使用整个系统频带，导致小区间的干扰不可忽视。

ICIC分类

 根据ICIC是否动态调整边缘频带资源，ICIC分为静态ICIC和动态ICIC。

 根据ICIC的作用范围，分为下行ICIC和上行ICIC

 下行静态ICIC包括如下过程。

 网络规划时将每个小区的整个频带划分为边缘频带和中心频带，相邻小区的边缘频带互相正交。

 根据负载评估的结果，下行ICIC判定是否阻塞RB。若阻塞部分中心频带的RB，则可以减少对邻区的干扰。

 根据UE上报的RSRP和小区负载评估，调整用户类型。初始接入默认是CCU，初始切换

进入默认是CEU。

 下行静态ICIC向下行调度提供用户类型和频带信息，以及被阻塞RB的信息。下行调度为CCU在中心频带上分配资源，为CEU在边缘频带上分配资源。这样对邻区干扰较大的CEU被限制在互相正交的边缘频带上，减少了邻区干扰。

操作手册

LTE网络优化仿真系统

操作手册

V1.0

2018年5

月操作手册

1 / 26· 目录

1.

系统架构 ...................................................................................................... 2

2.

基本步骤 ...................................................................................................... 3

2.1.

LTE场景编辑 .................................................................................... 3

2.1.1.

建立测试场景 ............................................................................. 3

2.1.2.

添加基站数据 ............................................................................. 5

2.1.3.

添加小区参数 ............................................................................. 8

2.1.4.

导出参数到Excel ..................................................................... 26

2.2.

添加测试仿真手机.......................................................................... 26

2019-7-25 江苏邮电建设工程有限公司 第1页, 共45页

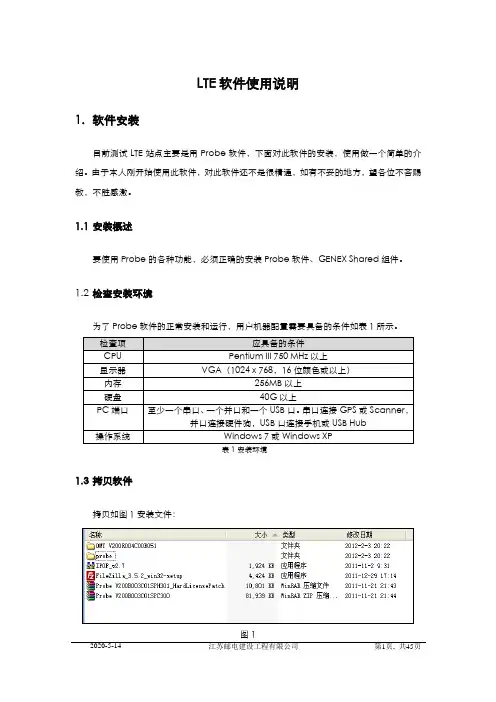

LTE软件使用说明

1. 软件安装

目前测试LTE站点主要是用Probe软件，下面对此软件的安装，使用做一个简单的介绍。由于本人刚开始使用此软件，对此软件还不是很精通，如有不妥的地方，望各位不吝赐教，不胜感激。

1.1 安装概述

要使用Probe的各种功能，必须正确的安装Probe软件、GENEX Shared组件。

1.2 检查安装环境

为了Probe软件的正常安装和运行，用户机器配置需要具备的条件如表1所示。

检查项 应具备的条件

CPU Pentium III 750 MHz以上

显示器 VGA（1024 x 768，16位颜色或以上）

内存 256MB以上

硬盘 40G以上

PC端口 至少一个串口、一个并口和一个USB口。串口连接GPS或Scanner，并口连接硬件狗，USB口连接手机或USB Hub

操作系统 Windows 7或Windows XP

表1安装环境

1.3 拷贝软件

拷贝如图1安装文件：

图1 2019-7-25 江苏邮电建设工程有限公司 第2页, 共45页

1.4 安装GENEX Shared组件

主程序安装过程会自动调用组件包安装程序。卸载Probe主程序并不会同时卸载GENEX Shared组件，这是为了保证GENEX系列其他产品可以正常运行。对于安装过Probe的机器，再次安装Probe时可以跳过GENEX Shared组件的安装，如果安装的是Probe升级版本时，建议同时再次安装GENEX Shared组件，因为GENEX Shared组件可能也需要升级。安装GENEX Shared组件的步骤如下：

步骤1打开图1中的Probe文件夹中的GENEX Shared安装文件，如图2所示，双击“setup.exe”文件，启动安装界面。

图2

步骤2 单击“Next”。

步骤3 在协议确认对话框中，单击“Yes”。
