电力专项施工方案

电力通讯管沟工程专项施工方案

电力、电讯管埋深普遍小于1米，因此原则上在其它管道施工完成并回填土后进行施工，过路的管线与道路施工密切配合，合理安排时间，预先埋设，不防碍道路施工。

（1）根据设计中线及给定的座标、相对位置和高程准确地测定线路的中线、标高及开挖边线，经核对无误后再进行施工。

（2）电力、电讯管道埋深在1.0m以内均采用人工进行沟槽开挖，若沟底标高在现有地面下超越1.0m则采用机械开挖，然后预留0.2m进行人工清底，以防扰动土层，通讯管新旧管线并行时亦采用人工开挖，避免破坏现状通讯管。对过路并需作砼包封的电信管道开挖宽度，比设计每侧加宽0.5m，以便于管道、模板安装，及砼灌筑。

（3）电缆沟侧壁和井室均采用M10水泥砂浆砌MU7.5砖，表层用1:2水泥砂浆抹面，厚度内1cm、外1.5cm，电缆沟砌筑分段进行，砌筑砖墙的同时，每隔一雨水井或80m左右在电缆沟底部预埋塑料强管PVCФ150，按大于1%坡度将沟内积水排进就近雨水管。钢筋砼电缆沟支架、C25钢筋砼盖板以及井室盖板均采用现场预制，在搭设的操作平台上分批进行，达到强度后移到适当的地方堆放整齐。电缆沟C15砼梁在砌筑的电缆沟壁上立模，分段浇筑。

（4）动力电缆过路管采用内外热镀管，过机动车道时采用内填黄砂，水泥砂浆外包封，施工时先用压路机碾压使素土密实度达到93%后再挖沟埋管。

（5）通讯管采用双壁波纹管，双壁波纹管要求耐压不小于0.1Mpa，外径变形1/3无破裂。管线用塑料排架固定，排架间隔2m左右，管线在车行道下采用C20砼包封，管间隙为20mm；管线在人行道上或绿化带上采用细沙填缝，管线间隙为20mm。对于设计要求进行包封的过路管道，先立模，分段现浇砼。

（6）电缆沟砌筑经检查合格后即进行管沟回填，回填土采用蛙式打夯机分层夯实，管道回填原则上与管道安装、沟渠砌筑平行作业，分段作业。

每分段填土层间预留0.3m以上的搭接平台。

第 1 页 共 36 页

电

力

排

管

专

项

施

工

方

案

编写：

批准：

审核：

兴华建设集团有限公司

二〇一六年六月十二日 第 2 页 共 36 页 目 录

第一章：工程概况

第二章：施工组织机构

第三章：施工准备计划

第四章：施工方案及主要部位施工方法

一、施工总体方案

二、主要部位施工方法

（一）排管工程

（二）工井工程

第五章：施工计划的实施

第六章：质量保证措施

（一）工程施工质量目标

（二）施工质量保证体系及质量管理组织机构

（三）确保工程质量的技术措施

第七章：职业健康安全保证措施

（一）安全生产目标计划

（二）安全生产责任制

（三）确保安全施工的技术组织措施

第八章：文明施工技术措施

（一）文明施工目标计划

（二）确保文明施工的技术组织措施

第九章：季节性施工的技术措施

附表

第 3 页 共 36 页 前言

按照合肥市天水路（蒙城北路--阜阳北路）电力排管施工要求及设计图纸，我公司认真组织技术人员熟悉图纸及相关资料，针对该工程特点认真编写该技术方案。

第一章 工 程 概 况

1 工程名称：合肥市天水路（蒙城北路--阜阳北路）道排工程;

2 工程地址：合肥市庐阳区；

3 工程规模：起点自蒙城北路，终点到阜阳北路所有排管、过路管和工井、手井主。排管中心位于道路南侧距离道路中心线17米。主排管采用4*4孔Φ160*8无碱玻璃纤维增强塑料电力电缆导管，C25砼满包。过路管采用Φ160*5聚乙烯双面涂塑钢管（不含涂塑层）。直通工井（4[长度]*2.0[宽度]*1.9[深度]m-内径）21座，三通工井（4[长度]*2.5[宽度]*1.9[深度]-内径）2座，四通工井（4[长度]*2.5[宽度]*1.9[深度]-内径）11座，转角工井（4[长度]*2.0[宽度]*1.9[深度]m-内径）4座。混凝土垫层，墙体、顶板及底板采用现浇C25商品砼，内外壁用1：2防水砂浆（掺5％防水剂）粉刷20mm厚，每个工井内设一500×500×500集水坑，井内壁用1：2防水砂浆抹光，井盖为600×600×10铁篦子。每座工井设方型、圆型检查井各一个，上盖铸铁球墨盖板。其中工井52座，手井29座，所有井坑内接地扁钢与最下层电缆支架可靠焊接沿内壁成闭路，引出与坑外接地棒焊接，接地棒为∠50×5角钢。所有工井采用方形及圆形铸铁盖板各一块，净空分别为1000×1000及Φ800。 第 4 页 共 36 页 4 、建设单位：合肥市重点工程管理局

. . . .

.

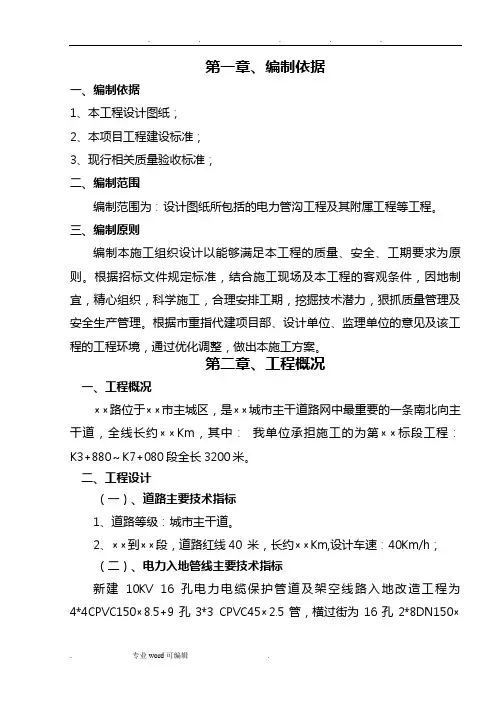

. 专业word可编辑 . 第一章、编制依据

一、编制依据

1、本工程设计图纸；

2、本项目工程建设标准；

3、现行相关质量验收标准；

二、编制范围

编制范围为：设计图纸所包括的电力管沟工程及其附属工程等工程。

三、编制原则

编制本施工组织设计以能够满足本工程的质量、安全、工期要求为原则。根据招标文件规定标准，结合施工现场及本工程的客观条件，因地制宜，精心组织，科学施工，合理安排工期，挖掘技术潜力，狠抓质量管理及安全生产管理。根据市重指代建项目部、设计单位、监理单位的意见及该工程的工程环境，通过优化调整，做出本施工方案。 第二章、工程概况

一、工程概况

××路位于××市主城区，是××城市主干道路网中最重要的一条南北向主干道，全线长约××Km，其中： 我单位承担施工的为第××标段工程：K3+880～K7+080段全长3200米。

二、工程设计

（一）、道路主要技术指标

1、道路等级：城市主干道。

2、××到××段，道路红线40 米，长约××Km,设计车速：40Km/h；

（二）、电力入地管线主要技术指标

新建10KV 16孔电力电缆保护管道及架空线路入地改造工程为4*4CPVC150×8.5+9孔3*3 CPVC45×2.5管，横过街为16孔2*8DN150×. . . .

.

. 专业word可编辑 . 8.5+7孔DN45×2.5管或8孔2*4DN150×8.5+3孔DN45×2.5管；新建110KV

16孔电力电缆保护管道为4*4CPVC183×8.5+9孔3*3 CPVC45×2.5管，横过街为6孔2*3 CPVC 150×8.5+6孔2*3CPVC 45×2.5管。

一、方案概述

为确保电力系统在突发故障情况下能够迅速、高效地恢复供电，提高供电可靠性，保障社会生产和生活用电需求，特制定本电力抢修专项施工方案。本方案适用于电力线路、变电设备等电力设施的抢修工作。

二、抢修原则

1. 事故就是命令，接到抢修任务后，立即启动抢修应急预案，迅速组织抢修力量。

2. 在保证安全的前提下，合理组织人员，快速有效地进行事故抢修。

3. 严格按照《电业安全工作规程》及公司各项管理制度进行抢修工作。

4. 抢修过程中，密切关注现场情况，确保抢修质量。

三、抢修流程

1. 接到抢修任务后，立即组织抢修队伍，明确抢修任务、人员、物资和设备。

2. 抢修队伍到达现场后，迅速了解故障情况，制定抢修方案。

3. 按照抢修方案，组织人员进行现场作业，确保抢修工作有序进行。

4. 抢修过程中，密切关注现场情况，发现安全隐患立即停止作业，排除隐患后再继续施工。

5. 抢修完成后，进行现场验收，确保抢修质量符合要求。

6. 抢修工作结束后，及时总结经验，完善应急预案。

四、抢修人员及物资准备

1. 抢修人员：成立抢修队伍，包括抢修总指挥、副总指挥、技术负责人、工作负责人、施工人员等。

2. 抢修物资：电力抢修工具、备品备件、安全防护用品、应急发电机等。

3. 抢修设备：电力抢修车、绝缘工具、抢修材料等。

五、抢修措施

1. 针对电力线路故障，采取以下措施：

（1）迅速断开故障线路，隔离故障点。 （2）对故障点进行现场勘查，确定故障原因。

（3）按照故障原因，采取相应措施进行修复。

（4）修复完成后，进行现场验收，确保抢修质量。

2. 针对变电设备故障，采取以下措施：

（1）迅速断开故障设备，隔离故障点。

（2）对故障设备进行现场勘查，确定故障原因。

（3）按照故障原因，采取相应措施进行修复。

（4）修复完成后，进行现场验收，确保抢修质量。

六、安全措施

1. 抢修人员必须穿戴好安全防护用品，确保人身安全。
