收音机的性能指标测试原理

作

业 指 导 书 编号 Z02-E-90

检验项目 通讯产品FM收音性能测试 版本 VerB 第 1 页，共 3 页

拟制 会签 审核 批准

日期 日期 日期 日期

一、测试目的

1. 介绍通讯产品FM收音性能测试的方法；

2. 指导测试人员进行通讯产品FM收音性能测试。

二、测试步骤

测试项目 测试内容 指标要求

1

收音特性 测试连接图

无

2 输出电平 信号发生器：1KHz调制频率，±75KHz频偏，载频为98MHz，输出电平63EMF dBu；

EUT：音量调到满格，频率调谐到98MHz；

音频分析仪：200Hz HPF、15KHz LPF，选择ACV；

记录音频分析仪显示的值。 ——

3 单声道信噪比（不计权） 信号发生器：1KHz调制频率，±75KHz频偏，载频为98MHz，输出电平63EMF dBu；

EUT：音量调到满格，频率调谐到98MHz；

音频分析仪：200Hz HPF、15KHz LPF，选择ACV档――REL dB，选择S/N档；

此时将信号发生器FM-SIG关闭，记录音频分析仪屏幕上显示的数值。 ≥36dB

4 谐波失真 信号发生器：1KHz调制频率，±75KHz频偏，载频98MHz，输入电平63EMF dBu；

EUT：音量调到满格，频率调谐到98MHz；

音频分析仪：选择THD档，测量收音输出谐波失真，

200Hz HPF、15KHz LPF。

记录此时音频分析仪上的谐波失真百分比值。 ≤7％

5 噪限灵敏度 信号发生器：1KHz调制频率，±75KHz频偏，载频分别为88MHz、98MHz、108MHz，输入电平63EMF dBu；

EUT：频率分别调谐到88MHZ、98MHz、108MHz，音量调到满格；

音频分析仪：200Hz HPF、15KHz LPF，选择ACV档――REL dB，选择S/N档；

此时将信号发生器FM-SIG关闭，待音频分析仪上显示的S/N值后，调节信号发生器的输出直至S/N的值为30dB，记录此时信号发生器的输出电平。 ≤32 EMF dBu 作

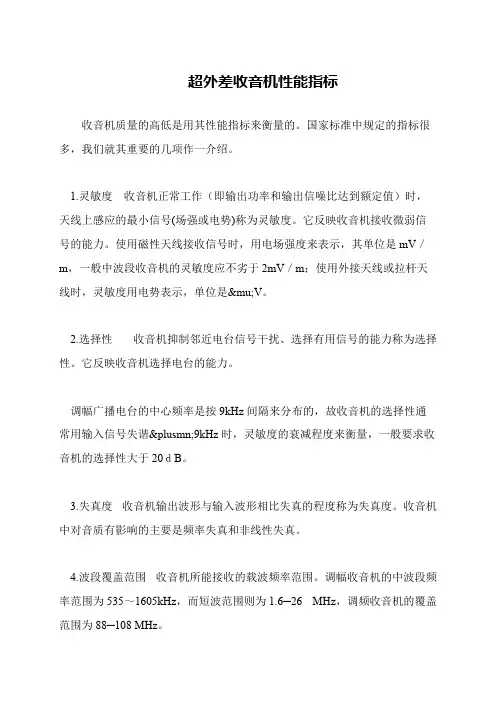

超外差收音机性能指标

收音机质量的高低是用其性能指标来衡量的。国家标准中规定的指标很

多，我们就其重要的几项作一介绍。

 1.灵敏度　收音机正常工作（即输出功率和输出信噪比达到额定值）时，

天线上感应的最小信号(场强或电势)称为灵敏度。它反映收音机接收微弱信

号的能力。使用磁性天线接收信号时，用电场强度来表示，其单位是mV／m，一般中波段收音机的灵敏度应不劣于2mV／m；使用外接天线或拉杆天

线时，灵敏度用电势表示，单位是μV。

 2.选择性 收音机抑制邻近电台信号干扰、选择有用信号的能力称为选择

性。它反映收音机选择电台的能力。

 调幅广播电台的中心频率是按9kHz间隔来分布的，故收音机的选择性通

常用输入信号失谐±9kHz时，灵敏度的衰减程度来衡量，一般要求收

音机的选择性大于20ｄB。

 3.失真度 收音机输出波形与输入波形相比失真的程度称为失真度。收音机

中对音质有影响的主要是频率失真和非线性失真。

 4.波段覆盖范围 收音机所能接收的载波频率范围。调幅收音机的中波段频

率范围为535～1605kHz，而短波范围则为1.6─26 MHz，调频收音机的覆盖

范围为88─108 MHz。

收音机的评价指标,是根据收音机的性能参数来判定的. 一,收音机的基本指标 1.收音机的灵敏度 灵敏度是用来衡量收音机接收微弱信号能力的. 灵敏度用 mV/M(毫伏/米)来表示.其含义是当电磁波中心场强为 1mV

时,收音机距离 信号源1米时,能够输出额定功率,正常接收信号. 一台收音机灵敏度越高,其越能接收远地的微弱信号,也就是说,能够接收的电台就越 多.比如灵敏度为 0.5mV/M 的收音机就比 1.5mV/M 的收音机灵敏度高得多. 收音机的灵敏度,在同一接收波段中,允许灵敏度有些许差异.但在同一波段,其灵敏 度不得低于标称指标.

2.选择性 选择性反映了收音机对干扰的抑制能力. 一台收音机的天线上能同时感应到许多电台 的不同频率信号电压,要准确选出其中之一,又抑制其他,不使它们互相串扰, 这就是收 音机所谓选择性.抑制干扰能力越强,收音机的选择性就越好.在中,短波段中发射的电台 数相当多,工作频率非常接近,因此要求收音机要有很好的选择性,否则就会发生混台现象 而不能正常收听. 选择性用分贝(db)表示.当代收音机因均是超外差式,所以其选择性最低不能小于 20db.高档收音机其选择性可达 46db.其含义是当收音机对临近频率,接收中波 640KHZ 时,对临近频率 10KHZ(630KHZ 和 650KHZ)的信号的抑制能力. 即 10log×(调谐频率信号的输出电压×临近频率信号的输出电压) 3.象频干扰衰减 象频干扰是超外差式收音机特有的. 所谓象频, 指比本振信号高一个中频的电台信号与 比本振低一个中频的电台信号,同时被混频器输出,造成的串台现象.这种现象也称作假象 频率干扰.超外差式收音机的接收频率,比本振低一个中频.比如:收音机在接收频率为 550KHZ 的电台时,本振信号为

1015KHZ,如果有一个电台频率为 1480KHZ,在天线谐振 电路中没有被抑制而进入混频,则同样产生差频 465KHZ

七管收音机实验报告

一、实验目的与原理

本次七管收音机实验旨在通过实践操作，深入理解收音机的基本工作原理，掌握七管超外差式收音机的装配与调试技术。实验通过搭建和调试收音机电路，学会使用电子测试仪器，分析收音机性能，培养实验者的动手能力和解决实际问题的能力。

收音机的工作原理基于无线电波的接收、选频、放大和解调等过程。七管超外差式收音机采用超外差式电路结构，通过变频级将接收到的高频信号转换为中频信号，再利用中频放大器进行信号放大，最终通过检波器将中频信号还原为音频信号，驱动扬声器发声。

二、实验器材与准备

实验所需的器材主要包括：七管超外差式收音机套件、电烙铁、焊锡、松香、绝缘胶带、螺丝刀、万用表、示波器、信号发生器、电源适配器等。在实验前，需对实验器材进行仔细检查，确保器材完好无损，并熟悉各种器材的使用方法。

三、电路搭建与调试

根据实验指导书和收音机套件提供的电路图，仔细核对元器件的型号、规格和数量，确保准确无误。使用电烙铁和焊锡，按照电路图将元器件焊接到相应的位置。焊接过程中要注意焊接质量，避免虚焊、短路等现象的发生。焊接完成后，仔细检查电路连接是否正确，有无焊接错误或遗漏。然后使用万用表对电路进行初步测试，检查电源电路、各级放大器电路、检波电路等是否正常工作。在电路搭建的基础上，进行调试工作。通过调整各级放大器的工作点，使收音机能够接收到清晰稳定的信号。调试过程中，需要不断观察示波器的波形，调整元器件的参数，使电路性能达到最佳状态。

四、性能测试与分析

在电路调试完成后，对收音机的性能进行测试。测试内容包括接收频率范围、灵敏度、选择性、失真度等指标。使用信号发生器向收音机输入不同频率和幅度的信号，观察收音机的接收情况。通过调整收音机的调谐旋钮，测试其接收频率范围和选择性。使用示波器和万用表等测试仪器，对收音机的各级放大器电路进行性能测试。分析各级放大器的工作状态，以及它们对整机性能的影响。对收音机的失真度进行测试，分析失真产生的原因，并提出改进措施。
