控制器工作原理是什么

温度控制器的工作原理

IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】

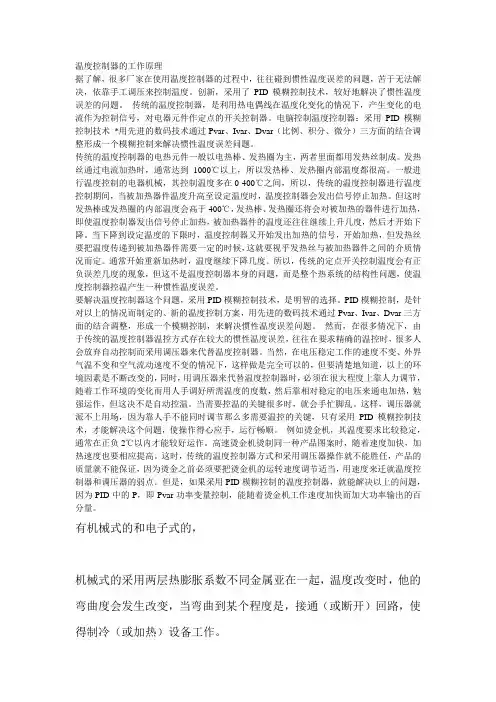

温度控制器的工作原理

据了解，很多厂家在使用温度控制器的过程中，往往碰到惯性温度误差的问题，苦于无法解决，依靠手工调压来控制温度。创新，采用了PID模糊控制技术，较好地解决了惯性温度误差的问题。 传统的温度控制器，是利用热电偶线在温度化变化的情况下，产生变化的电流作为控制信号，对电器元件作定点的开关控制器。电脑控制温度控制器：采用PID模糊控制技术 *用先进的数码技术通过Pvar、Ivar、Dvar（比例、积分、微分）三方面的结合调整形成一个模糊控制来解决惯性温度误差问题。

传统的温度控制器的电热元件一般以电热棒、发热圈为主，两者里面都用发热丝制成。发热丝通过电流加热时，通常达到1000℃以上，所以发热棒、发热圈内部温度都很高。一般进行温度控制的电器机械，其控制温度多在0-400℃之间，所以，传统的温度控制器进行温度控制期间，当被加热器件温度升高至设定温度时，温度控制器会发出信号停止加热。但这时发热棒或发热圈的内部温度会高于400℃，发热棒、发热圈还将会对被加热的器件进行加热，即使温度控制器发出信号停止加热，被加热器件的温度还往往继续上升几度，然后才开始下降。当下降到设定温度的下限时，温度控制器又开始发出加热的信号，开始加热，但发热丝要把温度传递到被加热器件需要一定的时候，这就要视乎发热丝与被加热器件之间的介质情况而定。通常开始重新加热时，温度继续下降几度。所以，传统的定点开关控制温度会有正负误差几度的现象，但这不是温度控制器本身的问题，而是整个热系统的结构性问题，使温度控制器控温产生一种惯性温度误差。

要解决温度控制器这个问题，采用PID模糊控制技术，是明智的选择。PID模糊控制，是针对以上的情况而制定的、新的温度控制方案，用先进的数码技术通过Pvar、

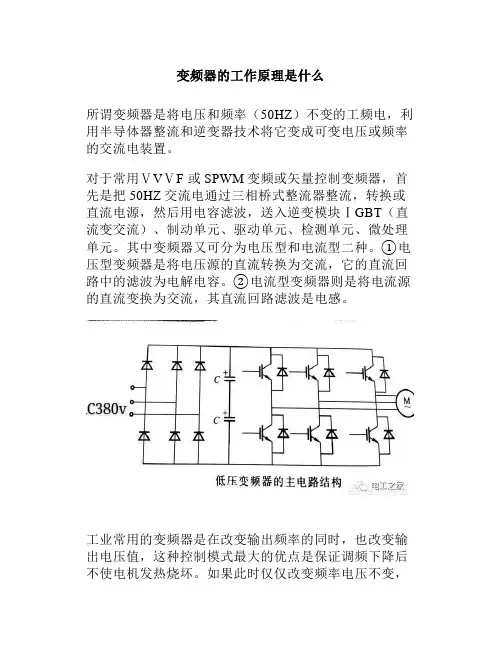

变频器的工作原理是什么

所谓变频器是将电压和频率（50HZ）不变的工频电，利用半导体器整流和逆变器技术将它变成可变电压或频率的交流电装置。

对于常用ⅤVⅤF 或SPWM变频或矢量控制变频器，首先是把50HZ交流电通过三相桥式整流器整流，转换或直流电源，然后用电容滤波，送入逆变模块ⅠGBT（直流变交流）、制动单元、驱动单元、检测单元、微处理单元。其中变频器又可分为电压型和电流型二种。①电压型变频器是将电压源的直流转换为交流，它的直流回路中的滤波为电解电容。②电流型变频器则是将电流源的直流变换为交流，其直流回路滤波是电感。

工业常用的变频器是在改变输出频率的同时，也改变输出电压值，这种控制模式最大的优点是保证调频下降后不使电机发热烧坏。如果此时仅仅改变频率电压不变，特别是0HZ逐升或降速到10HZ左右，会引起电机电流超过额定值发热烧坏电机。例如；将变频电机旋转速度由60HZ调减到30HZ时，此时变频器的输出电压就会从380V下降到200V左右。

控制器（英文名称：controller）是指按照预定顺序改变主电路或控制电路的接线和改变电路中电阻值来控制电动机的启动、调速、制动和反向的主令装置。由程序计数器、指令寄存器、指令译码器、时序产生器和操作控制器组成，它是发布命令的“决策机构”，即完成协调和指挥整个计算机系统的操作。

电动车控制器是用来控制电动车电机的启动、运行、进退、速度、停止以及电动车的其它电子器件的核心控制器件，它就象是电动车的大脑，是电动车上重要的部件。电动车就目前来看主要包括电动自行车、电动二轮摩托车、电动三轮车、电动三轮摩托车、电动四轮车、电瓶车等，电动车控制器也因为不同的车型而有不同的性能和特点。

电动车控制器近年来的发展速度之快使人难以想象，操作上越来越“傻瓜”化，而显示则越来越复杂化。比如，车速的控制已经发展到“巡航锁定”、驱动方面，有的同时具有电动性能和助力功能，诸多的新型技术让很多消费者在使用的时候感觉“摸不着北”，高标科技在这里讲解一下电动车控制器的基本工作原理：

一、高标科技电动车控制器简介：

电动车控制器是由周边器件和主芯片(或单片机)组成。周边器件是一些功能器件：如执行、采样等，它们是电阻、传感器、桥式开关电路、以及辅助单片机或专用集成电路完成控制过程的器件；单片机也称微控制器,是在一块集成片上把存贮器、有变换信号语言的译码器、锯齿波发生器和脉宽调制功能电路以及能使开关电路功率管导通或截止、通过方波控制功率管的的导通时间以控制电机转速的驱动电路、输入输出端口等集成在一起，而构成的计算机片。

控制器的设计品质、特性、所采用的微处理器的功能、功率开关器件电路及周边器件布局等，直接关系到整车的性能和运行状态，也影响控制器本身性能和效率。不同品质的控制器用在同一辆车上，配用同一组相同充放电状态的电池，有时也会在续驶能力上显示出较大差别。

二、高标科技电动车控制器的形式：

1.分离式：所谓分离，是指控制器主体和显示部分分离。后者安装在车把上，控制器主体则隐藏在车体包厢或电动箱内，不露在外面。这种方式使控制器与电源，电机间连线距离缩短，车体外观显得简洁。 2.一体式：控制部分与显示部分合为一体，装在一个精致的专用塑料盒子里。盒子安装在车把的正中，盒子的面板上开有数量不等的小孔，孔径4~5mm，外敷透明防水膜。孔内相应位置设有发光二极管以指示车速、电源和电池剩余电量。

温度控制器的工作原理

据了解，很多厂家在使用温度控制器的过程中，往往碰到惯性温度误差的问题，苦于无法解决，依靠手工调压来控制温度。创新，采用了PID模糊控制技术，较好地解决了惯性温度误差的问题。 传统的温度控制器，是利用热电偶线在温度化变化的情况下，产生变化的电流作为控制信号，对电器元件作定点的开关控制器。电脑控制温度控制器：采用PID模糊控制技术 *用先进的数码技术通过Pvar、Ivar、Dvar（比例、积分、微分）三方面的结合调整形成一个模糊控制来解决惯性温度误差问题。

传统的温度控制器的电热元件一般以电热棒、发热圈为主，两者里面都用发热丝制成。发热丝通过电流加热时，通常达到1000℃以上，所以发热棒、发热圈内部温度都很高。一般进行温度控制的电器机械，其控制温度多在0-400℃之间，所以，传统的温度控制器进行温度控制期间，当被加热器件温度升高至设定温度时，温度控制器会发出信号停止加热。但这时发热棒或发热圈的内部温度会高于400℃，发热棒、发热圈还将会对被加热的器件进行加热，即使温度控制器发出信号停止加热，被加热器件的温度还往往继续上升几度，然后才开始下降。当下降到设定温度的下限时，温度控制器又开始发出加热的信号，开始加热，但发热丝要把温度传递到被加热器件需要一定的时候，这就要视乎发热丝与被加热器件之间的介质情况而定。通常开始重新加热时，温度继续下降几度。所以，传统的定点开关控制温度会有正负误差几度的现象，但这不是温度控制器本身的问题，而是整个热系统的结构性问题，使温度控制器控温产生一种惯性温度误差。

要解决温度控制器这个问题，采用PID模糊控制技术，是明智的选择。PID模糊控制，是针对以上的情况而制定的、新的温度控制方案，用先进的数码技术通过Pvar、Ivar、Dvar三方面的结合调整，形成一个模糊控制，来解决惯性温度误差问题。 然而，在很多情况下，由于传统的温度控制器温控方式存在较大的惯性温度误差，往往在要求精确的温控时，很多人会放弃自动控制而采用调压器来代替温度控制器。当然，在电压稳定工作的速度不变、外界气温不变和空气流动速度不变的情况下，这样做是完全可以的，但要清楚地知道，以上的环境因素是不断改变的，同时，用调压器来代替温度控制器时，必须在很大程度上靠人力调节，随着工作环境的变化而用人手调好所需温度的度数，然后靠相对稳定的电压来通电加热，勉强运作，但这决不是自动控温。当需要控温的关键很多时，就会手忙脚乱。这样，调压器就派不上用场，因为靠人手不能同时调节那么多需要温控的关键，只有采用PID模糊控制技术，才能解决这个问题，使操作得心应手，运行畅顺。 例如烫金机，其温度要求比较稳定，通常在正负2℃以内才能较好运作。高速烫金机烫制同一种产品图案时，随着速度加快，加热速度也要相应提高。这时，传统的温度控制器方式和采用调压器操作就不能胜任，产品的质量就不能保证，因为烫金之前必须要把烫金机的运转速度调节适当，用速度来迁就温度控制器和调压器的弱点。但是，如果采用PID模糊控制的温度控制器，就能解决以上的问题，因为PID中的P，即Pvar功率变量控制，能随着烫金机工作速度加快而加大功率输出的百分量。
