控制器的工作原理及应用

1. 控制器的定义

控制器是一种用于控制和管理系统、设备或进程的电子装置。它通过接收输入信号并采取相应的措施来监测和调整系统的运行状态。控制器的主要功能是监测和判断输入信号的状态，并根据预设条件执行相应的操作。

2. 控制器的工作原理

控制器的工作原理可以分为以下几个步骤：

• 传感器监测信号：传感器会收集和转化外部环境的物理量信息为电信号，例如温度、压力、速度等。

• 信号采样与处理：控制器会对传感器采集到的信号进行采样和处理，将其转化为数字信号，以便后续的计算和判断。

• 控制算法计算：控制器会根据预设的算法对信号进行计算和判断，以确定需要采取的控制动作。

• 控制操作输出：根据计算结果，控制器会输出控制动作信号，例如控制系统的开关、电机的转速等。

• 反馈信号检测：控制器会监测和采集反馈信号，以验证控制动作的效果。

• 反馈信号处理：控制器会对反馈信号进行处理和分析，以修正控制算法或调整控制参数。

3. 控制器的应用

控制器广泛应用于各个领域和行业中，以下是几个常见的应用场景：

a. 工业自动化

在工业自动化领域中，控制器用于控制和监测各种设备和系统，例如机械加工、流水线生产、温度控制等。控制器能够实时监测设备运行状态，并根据预设条件进行控制和调整，提高生产效率和质量。 b. 建筑自动化

在建筑自动化领域中，控制器被广泛应用于建筑设备的控制和管理，例如照明系统、空调系统、安全系统等。通过控制器的控制和调节，可以实现能源的节约和环境的优化。

c. 机器人技术

控制器在机器人技术中扮演着重要的角色。它可以根据传感器采集到的信息进行判断，并输出控制信号，控制机器人的运动、动作和任务执行。

d. 汽车和交通

在汽车和交通领域中，控制器被广泛应用于汽车的发动机控制、底盘控制、安全系统等。控制器可以根据车辆的运行状态和驾驶员的操作，实现对车辆的稳定性控制、安全性控制和动力系统的优化。

4. 控制器的优势

控制器具有以下优势：

• 自动化操作：控制器能够自动化地监测和控制系统运行，无需人工干预，提高了工作效率和精度。

• 快速响应：控制器通过高速的数据处理和计算能力，能够快速响应输入信号，实时调整控制动作。

• 灵活可调：控制器的参数和控制算法可以根据实际需求进行调整和优化，以适应不同的工作环境和任务。

• 故障检测和容错：控制器能够监测系统的异常和错误，并通过相应的措施进行故障检测和容错处理，确保系统的可靠性和稳定性。

结论

控制器作为一种用于控制和管理系统的电子装置，通过接收输入信号并采取相应的措施来监测和调整系统的运行状态。控制器的工作原理包括传感器监测信号、信号采样与处理、控制算法计算、控制操作输出、反馈信号检测和反馈信号处理。控制器广泛应用于工业自动化、建筑自动化、机器人技术、汽车和交通等领域，具有自动化操作、快速响应、灵活可调和故障检测容错等优势。通过控制器的应用，可以提高工作效率、优化系统运行，并满足不同领域的需求。

合集下载

微控制器原理及应用(原理篇)

微控制器原理及应用(原理篇)

微控制器原理及应用(原理篇) - 1 -

微控制器原理及应用

第一章 绪 论

一、 什么是微控制器？ 微控制器（Microcontroller）俗称单片机（Single-chip

Microcomputer）,也称为微处理器（Microprocessor）。它是把微型计算机的主要部件都集成在一块芯片上的单芯

片微型计算机。

CPUROMRAM定 时器/计数 器中断系统I/O口时 钟

复 位外部设备。。。

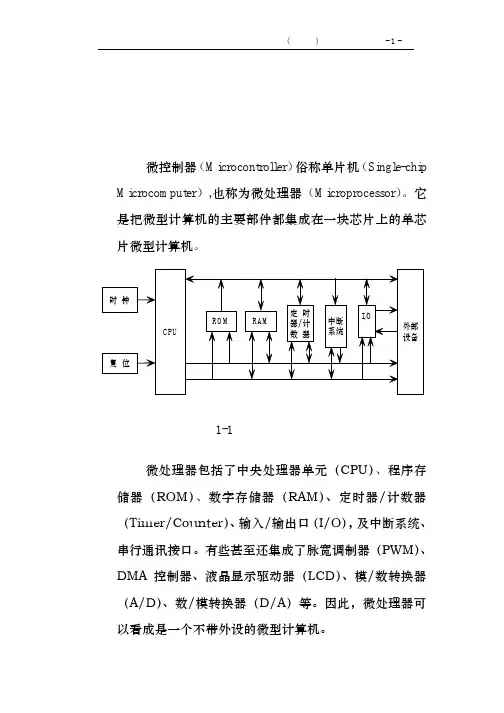

图1-1 微型计算机系统结构 微处理器包括了中央处理器单元（CPU）、程序存
