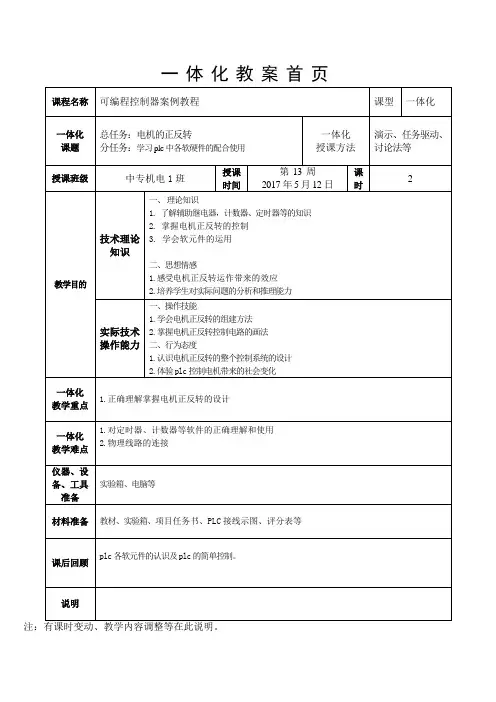

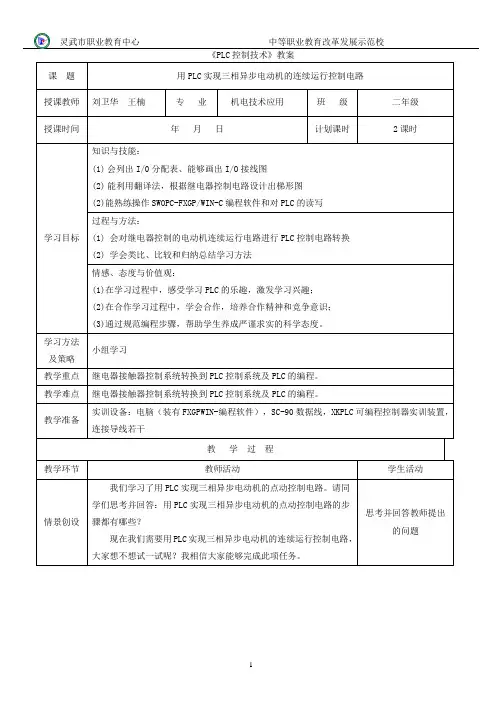

plc控制电机正反转教案【篇一：用plc实现三相异步电动机的正反转控制电路教学设计】用plc实现三相异步电动机的正反转控制电路一、学情分析学生上学期以开始学习电力拖动，因此对于简单的继电器接触器控制回路的分析基本无大碍。

但学习程度参差不齐，学习能力一般，虽然学生对plc技术的学习具有一定的兴趣，但这种兴趣不够稳定，需要教师创设适度的情境，适时地激发。

二、学习任务分析本节内容是中国劳动社会保障出版社瞿彩萍主编的《plc应用技术(三菱)》第三单元中任务二的内容，在教材的p58~p59中。

其主要内容包括继电器接触器控制系统转换到plc控制系统的方法、操作swopc-fxgp/win-c编程软件和对plc的读写、电路块串、并联指令、堆栈指令和程序的优化。

三相异步电动机的正反转控制电路是简单的继电器控制系统，该系统可以反应plc梯形图转换的方法、规则和注意事项。

本节内容属于新授课，分为三课时完成，以下为第一课时内容。

要求学生会按照plc控制电路的设计顺序对继电器接触接器控制电路进行设计，并利用thplc可编程控制器完成调试。

同时，通过对本节内容的学习，让学生将逐步养成严谨求实，合作创新的科学态度，为继续学习和发展奠定方法基础。

三、教材目标依据维修电工类专业《plc应用技术（三菱）》的教学基本要求，结合教学内容的逻辑顺序和08机电班学生的认知水平和思维发展水平，从以下三方面制定本节课的教学目标：知识目标和能力目标（1）会列出i/0分配表、plc接线图、梯形图和指令表（2）能熟练操作swopc-fxgp/win-c编程软件和对plc的读写方法和过程(1) 会根据学习目标，阅读教材 (2) 会对简单继电接触控制电路进行plc控制电路转换 (3) 学会类比、比较和归纳总结学习方法情感态度和价值观（1）在学习过程中，感受学习plc的乐趣，激发学习兴趣；（2）在合作学习过程中，学会合作，形成合作精神和竞争意识；（3）通过规范解题步骤，帮助学生养成严谨求实的科学态度。

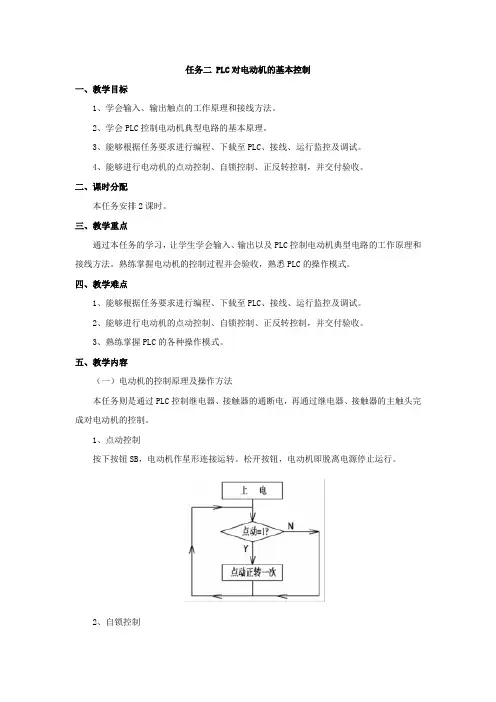

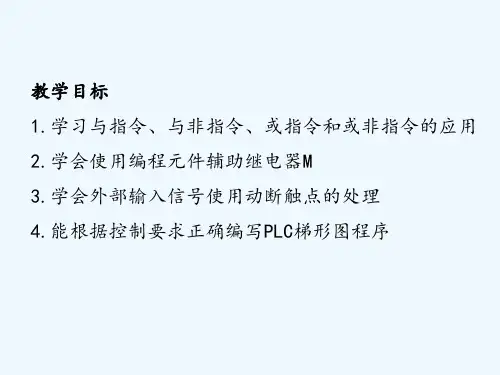

任务二 PLC对电动机的基本控制一、教学目标1、学会输入、输出触点的工作原理和接线方法。

2、学会PLC控制电动机典型电路的基本原理。

3、能够根据任务要求进行编程、下载至PLC、接线、运行监控及调试。

4、能够进行电动机的点动控制、自锁控制、正反转控制，并交付验收。

二、课时分配本任务安排2课时。

三、教学重点通过本任务的学习，让学生学会输入、输出以及PLC控制电动机典型电路的工作原理和接线方法。

熟练掌握电动机的控制过程并会验收，熟悉PLC的操作模式。

四、教学难点1、能够根据任务要求进行编程、下载至PLC、接线、运行监控及调试。

2、能够进行电动机的点动控制、自锁控制、正反转控制，并交付验收。

3、熟练掌握PLC的各种操作模式。

五、教学内容（一）电动机的控制原理及操作方法本任务则是通过PLC控制继电器、接触器的通断电，再通过继电器、接触器的主触头完成对电动机的控制。

1、点动控制按下按钮SB，电动机作星形连接运转。

松开按钮，电动机即脱离电源停止运行。

2、自锁控制按启动按钮SB1，电动机作星形连接启动，松开SB1按钮电动机仍持续运行，只有按下停止按钮SB2时电动机才停止运转。

3、联锁正反转控制按启动按钮SB1，电动机作星形连接启动，电机正转；按启动按钮SB2，电动机作星形连接启动，电机反转；在电机正转时，反转按钮SB2被屏蔽，在电机反转时，反转按钮SB1被屏蔽；如需正反转切换，应首先按下停止按钮SB3，使电机处于停止工作状态，方可对其作旋转方向切换。

（二）PLC外部接线1、电源接线PLC供电电源要求为50Hz、220 V交流电。

PLC的输入接线端子中有L、N、PE三个接线端子，为PLC提供供电电源。

其中L端子接电源相线，N端子接中线，PE端子接地线。

2、输入端接线PLC接受行程开关、按钮、热继电器等输入的开关量信号。

输入接线端子是PLC与外部传感器负载转换信号的端口。

输入接线，一般指外部传感器与输入端口的接线。

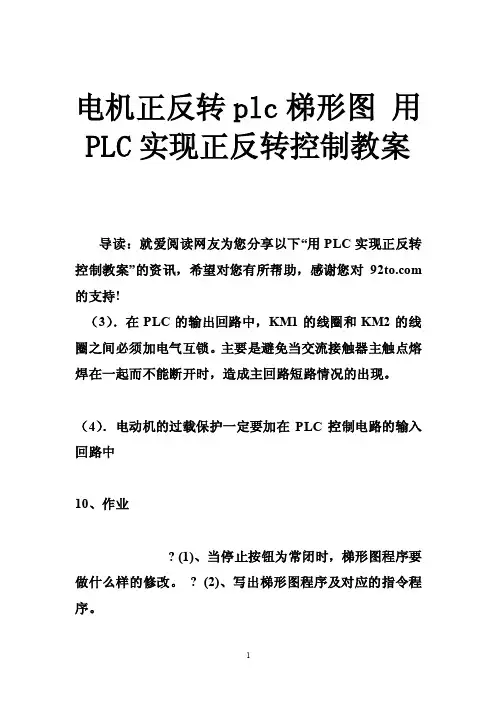

电机正反转plc梯形图用PLC实现正反转控制教案导读：就爱阅读网友为您分享以下“用PLC实现正反转控制教案”的资讯，希望对您有所帮助，感谢您对 的支持!（3）．在PLC的输出回路中，KM1的线圈和KM2的线圈之间必须加电气互锁。

主要是避免当交流接触器主触点熔焊在一起而不能断开时，造成主回路短路情况的出现。

（4）．电动机的过载保护一定要加在PLC控制电路的输入回路中10、作业? (1)、当停止按钮为常闭时，梯形图程序要做什么样的修改。

? (2)、写出梯形图程序及对应的指令程序。

? (3)、电动机循环正反转的控制设计一个用PLC控制电动机循环正反转的控制系统，并在此基础上练习编程软件的各种功能。

其控制要求如下：a 按下起动按钮，电动机正转3s，停2s，反转3s，停2s，如此循环5个周期，然后自动停止。

b 运行中，当按下停止按钮，电动机停止运行。

用PLC实现电动机正反转控制【教学目标】掌握控制系统设计的基本步骤; 逐步学会PLC梯形图程序的设计方法; 【教学重点、难点】1、2、3、4、5、掌握控制系统设计的基本步骤; PLC外部接线图画法编程，梯形图内触点要和外部接线相符合仿真学生现场接线实现功能【教学工具】1、PLC仿真编程软件、PLC实训柜2、多媒体【教学过程】1、2、3、4、5、回顾PLC控制点动和自锁控制回顾接触器正反转控制线路原理编程正反转程序仿真学生接线调试新课教学过程: 演示接电机正反转现象复习plc控制点动和自锁控制分析接触器联锁电动机正反转控制线路原理（前面已经学过）1．I/O分配表2、主电路图和PLC外部接线图思考：●过载保护为什么放在PLC的输入端，而不放在输出控制端；●交流接触器的线圈为什么要加电气互锁。

●停止信号使用常开按钮和常闭按钮在软件编程上有何不同；3、梯形图6、指令表6、仿真模拟7、学生接线调试8、老师和学生进行评价9、小结（1）．电动机正反转的主电路中，交流接触器KM1和KM2的主触点不能同时闭合，并且必须保证，一个接触器的主触点断开以后，另一个接触器的主触点才能闭合。

实验一PLC实现电动机正反转控制实验一、实验内容与操作：用PLC实现电动机正、反转控制程序。

1．控制要求：电动机能正/反转连续运行、停车；正/反转可任意切换；具有双重连锁环节；要求有过载保护。

2．电机正/反转继电控制原理图如下。

二、PLC程序设计分析1．输入/输出信号定义3．编写程序并上机实验2．画出PLC外部接线图实验二PLC实现电动机点动及连续正反转控制实验一、实验内容与操作控制要求： 1.按下SB1，电动机点动正转运行，按下SB2，电动机连续正转运行；按下SB3，电动机点动反转运行，按下SB4，电动机连续反转运行；按下SB5，电动机停车。

2.有必要的连锁保护。

二、PLC程序设计分析1．输入/输出信号定义3．编写程序并上机实验2．画出PLC外部接线图KMKMY KTKM 1KTKT KMYKMKM SB 1SB 2FRKMY KMFRKM 1FR 2FR 1QSL 1L 2L 3~3M 实验三 PLC 控制电动机Y/△起动实验一、实验内容：用PLC 控制电动机Y-Δ起动1．控制要求：按下启动按钮SB1，接触器KM1－KMY 的触头闭合，电机起动，2.5S 后KMY 断开,KM Δ接通，电机进入正常运行状态，完成Y-Δ起动过程。

按下SB2停止按钮，电机停止运行。

2．电机Y/△起动继电控制原理如下图。

（二）PLC 程序设计分析1．输入/输出信号定义3．编写程序并上机实验2．画出PLC 外部接线图实验四 PLC控制电动机正反转及Y/△起动实验一、实验内容与操作控制要求： 1.按下SB1，电动机点动正转Y/△起动，按下SB2，电动机连续正转Y/△起动；按下SB3，电动机点动反转Y/△起动，按下SB4，电动机连续反转Y/△起动；按下SB5，电动机停车。

2.有必要的连锁保护。

（二）PLC程序设计分析1．输入/输出信号定义3．编写程序并上机实验、2．画出PLC外部接线图一、实验内容与操作控制要求：隔灯闪烁，L3、L5、L7、L9，亮1秒后灭，接着L2、L4、L6、L8，亮1秒后灭，在接着L3、L5、L7、L9，亮1秒后灭，如此循环下去。
