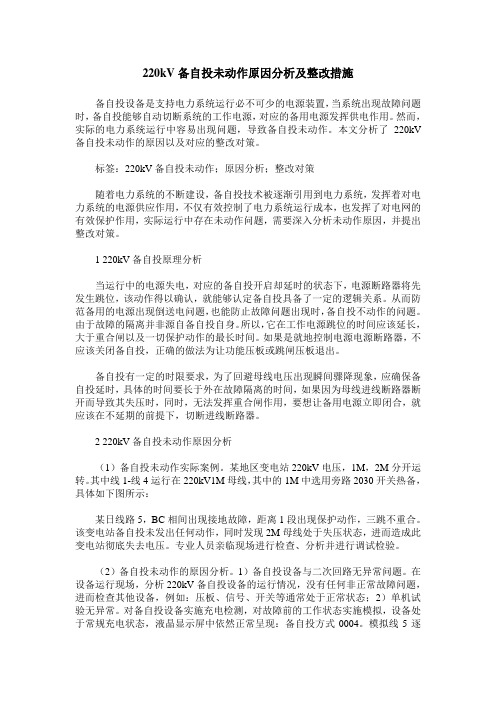

220kV备自投未动作原因分析及整改措施备自投设备是支持电力系统运行必不可少的电源装置,当系统出现故障问题时,备自投能够自动切断系统的工作电源,对应的备用电源发挥供电作用。
然而,实际的电力系统运行中容易出现问题,导致备自投未动作。
本文分析了220kV 备自投未动作的原因以及对应的整改对策。
标签:220kV备自投未动作;原因分析;整改对策随着电力系统的不断建设,备自投技术被逐渐引用到电力系统,发挥着对电力系统的电源供应作用,不仅有效控制了电力系统运行成本,也发挥了对电网的有效保护作用,实际运行中存在未动作问题,需要深入分析未动作原因,并提出整改对策。
1 220kV备自投原理分析当运行中的电源失电,对应的备自投开启却延时的状态下,电源断路器将先发生跳位,该动作得以确认,就能够认定备自投具备了一定的逻辑关系。
从而防范备用的电源出现倒送电问题,也能防止故障问题出现时,备自投不动作的问题。
由于故障的隔离并非源自备自投自身。
所以,它在工作电源跳位的时间应该延长,大于重合闸以及一切保护动作的最长时间。
如果是就地控制电源电源断路器,不应该关闭备自投,正确的做法为让功能压板或跳闸压板退出。
备自投有一定的时限要求,为了回避母线电压出现瞬间骤降现象,应确保备自投延时,具体的时间要长于外在故障隔离的时间,如果因为母线进线断路器断开而导致其失压时,同时,无法发挥重合闸作用,要想让备用电源立即闭合,就应该在不延期的前提下,切断进线断路器。
2 220kV备自投未动作原因分析(1)备自投未动作实际案例。
某地区变电站220kV电压,1M,2M分开运转。
其中线1-线4运行在220kV1M母线,其中的1M中选用旁路2030开关热备,具体如下图所示:某日线路5,BC相间出现接地故障,距离1段出现保护动作,三跳不重合。
该变电站备自投未发出任何动作,同时发现2M母线处于失压状态,进而造成此变电站彻底失去电压。
专业人员亲临现场进行检查、分析并进行调试检验。
一起备自投装置异常动作的原因分析摘要:本文主要介绍备自投装置的三个逻辑,包括充放电逻辑、启动逻辑和动作逻辑,由此分析一起备自投异常动作的原因,并提出配置备自投的几点意见。
关键词:备自投;逻辑;异常动作;电压互感器(PT)备自投装置在电力系统中广泛应用,特别是现阶段对供电可靠性的要求越来越高情况下,备自投成为了电厂电网中应用较多的二次设备。
本文通过一起电压互感器(PT)故障造成备自投异常动作的事件进行原因分析,详细的介绍备自投的相关知识,阐明备自投的配置原则。
一、备自投的逻辑备自投包含三个逻辑,分别是充放电逻辑、启动逻辑和动作逻辑。
正常运行时备自投处于充电逻辑,当发生故障时,备自投进入启动逻辑,满足条件后进入动作逻辑,然后备自投放电。
此外,备自投的放电在充电完成后任一阶段,只要满足条件均可以进行电。
1、充放电逻辑(1)备自投充电逻辑:备自投的充电逻辑当中有又分为线路备自投和母联备自投的两种情况,无论是哪一种情况,备自投均需满足不少条件才能充电正常,但作为继电保护维修人员,只需要记住其关键的条件即可,以下就母联备自投方式进行说明:装置检测到“备自投功能压板”在投入状态、母联检修压板退出且母联(分段)开关在分位、两段母线均满足任一相电压大于有压定值)等这三个条件均满足时,经过延时后,进入母联(分段)备自投充电状态。
其中,母联备自投方式充电完成后对参与备投单元的切换后电压是否失压进行告警判别。
(2)充电完成后的方式切换:装置充电完成后,由一种备自投方式转换为另一种备自投方式时须延时,且切换过程中装置不放电。
在切换期间,如备自投启动,则按原自投方式执行自投逻辑;在线路备自投任一方式充电完成的情况下,如母联开关合位开入由1变为0,保持识别为原来的线路备投充电方式,并发出“备自投方式异常”告警信号。
(3)放电逻辑:放电逻辑中同样有许多条件,这里列举几个重要的条件,只要满足其中一个条件,备自投则会放电:一是“备自投功能压板”(硬压板或软压板)退出,在经过防抖时间后立刻放电;二是所有自投的方式均不满足,延时10s后放电;三是收到母差、失灵以及外部闭锁信号时,在经过防抖确认时间后马上放电,并需手动复归;四是备自投动作后放电,并需手动复归。
110kV变电站备自投动作案例分析发表时间:2016-06-15T16:47:45.747Z 来源:《电力设备》2016年第5期作者:王辉[导读] 随着用户对供电质量和供电可靠性的要求日益提高,备自投已成为中低压系统变电站自动化的最基本功能之一。
(盐城供电公司电力调度中心地调班)江苏盐城 224002)摘要:随着用户对供电质量和供电可靠性的要求日益提高,备自投已成为中低压系统变电站自动化的最基本功能之一;本文以工作中发生的两起110kV变电站备自投动作案例为例,结合自身的运行经验,深入探讨备自投的动作机理,提出对现有备自投装置的一些改进建议以及现场在查找直流接地时应注意的一些事项。
关键词:备自投;误动;直流接地;过流闭锁1 引言随着国家经济的飞速发展、科学技术的不断提高以及居民用电需求的不断增长,用户对供电质量和供电可靠性的要求日益提高,备用电源自动投入是保证配电系统连续可靠供电的重要措施。
因此,备自投已成为中低压系统变电站自动化的最基本功能之一。
备用电源自动投入装置(简称AAT)就是当主供电源因故障被断开后,能自动、迅速地将备用电源或备用设备投入工作,使原来的工作电源、被断开的用户能迅速恢复供电的一种自动控制装置。
采用ATT可提高供电可靠性、简化继电保护、限制短路电流并提高母线残压。
2 备自投方式及基本要求2.1 备用电源自投的方式备自投主要用于中、低压配电系统中。
根据备用电源的不同,备自投主要有以下两种方式:1、母联断路器自动投入:如图1,金海变#1主变、#2主变同时运行,母联710开关断开,#1主变与#2主变互为备用电源,此方案也称为“暗备用”接线方案;2、进线备用电源自动投入:金海变兴金853开关和振金743开关只有一个在分位,另一个在合位,因此当母线失压,备用线路有压,并且兴金853线(振金743线)无电流时,即跳开兴金853开关(振金743开关),合上振金743开关(兴金853开关),此方案也称为“明备用”接线方案;1.2 备自投的基本要求备自投工作时有以下几点基本要求:1、主供电源确实断开后,备用电源才允许投入;2、备自投只允许动作一次;3、手动跳开主供电源时,应闭锁备自投;4、工作母线失压时还必须检查工作电源无流,才能启动备自投,以防TV二次三相断线造成误动。
备自投保护装置不正确动作实例分析及对策【摘要】备自投保护装置自大量投入运行以来的正确动作率并没有达到人们的期望值,为保证电力的可靠供应,本文对变电站典型备自投配置、备自投动作原理以及备自投判据及动作逻辑进行了简单的阐述,并且结合工程实例分析了备自投不正确动作的原因,提出了相关的对策,希望对相关工作有所帮助。
【关键词】备保护自投装置;不正确动作;实例分析;对策1.备自投方式110kV某变电站采用内桥式接线,正常运行时,两段母线并列运行,1条进线作为主供电源,另1条进线为备用电源,称之为进线备自投(方式1、方式2);若两段母线分列运行,每条进线各带1段母线,则2条进线互为备用电源,称之为分段备自投(方式3、方式4)。
2.备自投装置要求(1)当母线电压小于备自投装置检无压定值,且无压时间超出装置整定定值时,备自投装置应起动。
备自投装置时间定值的整定应与其相关的保护时间及线路重合闸时间配合。
(2)备用电源开关应处于热备用状态,备自投装置满足充电条件后充电,投入时应可靠动作,否则应予以闭锁。
(3)为防止将备用电源合闸于故障点,备自投在起动后应先跳开主供电源断路器,隔离故障点后,再投入备用电源。
(4)备自投装置引入进线断路器的手动跳闸(简称:手跳)信号作为自投闭锁量,防止自投于永久性故障。
当有手跳信号开入时,应立即放电,实现闭锁。
(5)备自投装置在收到闭锁开入或功能退出时应立即放电,充电条件均满足后经延时充电,正常情况下备自投装置只允许动作1次。
3.备自投判据及动作逻辑3.1 进线备自投以方式1的2号进线备用为例,分析备自投判据及动作逻辑。
1号进线作为主供电源正常运行,2号进线作为备用,即QF1、QF3在合位,QF2在分位。
当1号进线主供电源因故障或其他原因被切断后,备自投装置动作投入2号进线作为主供电源,且只允许动作1次。
为此对备自投装置设计了类似于线路自动重合闸的充电过程,只有在充电完成后才允许自投。
(1)充电条件:Ⅰ母、Ⅱ母三相均有压,且线路电压检查控制字投入时,2号线路Ux2有电压;QF1、QF3在合位,QF2在分位;无其他闭锁开入。
冀北公司《安规》调考题库(案例分析变电部分)案例一、2009年3月17日,安徽合肥供电公司220kV 竹溪变电站35kV开关柜检修时,一名作业人员触电死亡。
事故简要经过:220kV竹溪变电站35kV开关为室内柜式设备。
根据检修工作安排,2009年3月17日“35kV电容器361断路器及电容器组由运行转检修”,进行“35kV电容器361断路器、电流互感器、避雷器、电容器组及电缆预防性试验、检修保养,3613隔离开关检修工作”。
3月17日9时01分,在布置完现场安全措施后,9时23分,当值值班员许可35kV 1号电容器361断路器及电流互感器、避雷器开展预防性试验、检修和维护保养,3613隔离开关检修工作。
工作负责人何×组织实施现场工作。
11时试验工作结束, 11时20分左右,开关一班刘××(死者)、丁×两人在肥西变电站检修工作结束,张×、穆××在莲花变电站检修工作结束后,四人会合到竹溪变电站现场参加检修。
工作负责人何×在35kV开关柜检修现场向四位工作人员交代工作任务、工作范围、安全措施及带电部位等,四位工作人员现场确认并在工作票上签名。
小组负责人丁×进行工作分工后,开始361断路器检修保养工作。
工作分工是:刘××外观检查手车轨道,穆××和张×清扫检修开关手车。
11时24分,突然听到绝缘隔板活门开合动作声音,一团弧光、烟雾喷出开关柜,发现柜内检查手车轨道的刘××倒坐在地,衣服着火,检修人员立即停止手上工作,帮助刘××灭火,并迅速将其拉至柜外。
工作人员紧急拨打120求救,120救护车于11时40分左右将伤员送往医院救治。
经医院诊断,伤者烧伤面积达50%,为II~III度烧伤。
随后,伤员伤情突然恶化,医治无效,死亡。
经调查组调查,35kV开关柜手车开关拉出后,柜内隔板活门的连杆机构直接暴露在柜体仓室内,存在因误动或误碰而造成隔板活门打开、带电部位暴露的隐患。
继电保护所典型事故、事件案例讲解一、电网事故:(一)“2.24”220kV普吉变电站误接线导致母差失灵保护误动的一般电网事故1、事故经过简介:2004年2月24日,220kV普吉变电站110kV普张线高阻接地(线路断线),导致220kV#2、#3主变中性点过流跳闸,同时,220kV母差失灵保护动作跳220kV 开关(包括#1主变高压侧开关),此次事故造成220kV普吉站全站失电,普吉发电厂减列。
事故分析表明:110kV普张线147开关保护正确动作,220kV#2、#3主变保护正确动作,但220kV母差失灵保护属于误动,保护误动使220Kv#1变压器停电,导致35kV负荷失电。
2、原因分析:220kV#2、#3主变保护更换施工过程:在进行#1主变保护更换过程中,施工人员发现主变保护动作起动母差失灵保护回路接线错误,及时联系设计人员,设计人员同意更改回路,并将发放#2、#3主变的设计更改通知单,但在随后的施工中,设计人员一直未发更改通知单,我所施工人员即自行更改相关回路,出现更改错误。
由于保护人员在进行#1主变保护装置更换过程中,将220kV#2、#3主变保护启动母差失灵保护的回路接线接错,导致保护出口动作起动元件短接,使母差失灵保护仅变为有流起动,同时存在母差失灵保护装置低电压闭锁继电器接点粘死,导致母差失灵保护误动,引起事故范围的扩大。
3、暴露问题:(1)继电保护工作人员在对主变保护进行改造时,工作责任心不强,未经设计人员发送回路更改通知单,就擅自更改回路接线;且在施工完毕后不认真、细致地检查回路;致使启动失灵回路出现接线错误。
(2)加强保护装置投产前的验收工作,对每一个关键回路都要进行认真、细致的检查。
4、防范措施:(1)工作负责人要对工程每个环节都认真把握,特别是对关键环节的把握;(2)在施工过程中要严格按照图纸施工,对回路更改要遵守相关规定,不得擅自更改回路;(3)工作中要严格按照相关作业指导书施工;(4)验收过程中要严格把关;(5)加强员工技术培训;(6)管理手段上要采取有效措施;(7)加强工程的技术监督和检验管理,对110kV以上验收所内必须先进行初验,合格后才能申请验收,并且要有试验报告;(8)生计室要加强现场施工安全管理,重点现场要亲自监督。
备自投动作案例分析
【摘要】安全自动装置是保证电网安全稳定运行的重要保证,安全自动装置的正常运行对整个电力系统来说具有非常重要的意义。
本文根据一起备自投装置不正确动作,分析原因,并对二次设备改造工作提出针对性建议。
【关键词】备自投装置;时间级差配合;设备改造;解决对策
兴源变为110KV变电站,主变为三圈变压器,110KV、35KV、10KV均采用单母分段接线方式,正常运行三侧均分列运行,110KV长兴1线和长兴2线分别带110KVI、II段母线运行,110KV、35KV、10KV均配置北京四方CSB21A 型备自投装置。
2013年,兴源变只对110KV系统进行二次设备改造,将110KV 备自投装置由CSB21A型更换为CSC246型,35KV、10KV备自投装置仍为CSB21A型备自投装置。
1 兴源变备自投装置动作评价
2013年06月16日22时51分,110KV长兴2线发生AB相间故障,故障持续817ms时对侧相间距离II段保护动作,对侧兴长2开关三相同时跳开;02382ms时重合成功动作,02483ms时距离加速动作,兴长2开关三相同时跳开;兴源变110KVII母失压后,三侧备自投装置动作,分别跳开长兴2、3502、101开关,合上1100、3500、100母联开关。
现场对兴源变备自投装置定值进行了检查,各侧备自投定值整定正确。
110KV CSC246备自投装置动作时间定值为3S,35KV、10KVCSB21A备自投装置动作时间定值为4S,当兴源变110KVII母失压后,110KV CSC246备自投装置动作正确。
按照时间级差配合,35KV、10KVCSB21A备自投装置应在110KV 备自投动作后电压恢复而返回,不应该动作。
因此,35KV、10KVCSB21A备自投装置评价为分别误动一次。
2 备自投装置动作过程
为了对兴源变备自投动作行为作进一步分析,我们从自动化系统截取了兴源变备自投动作时的相关信息。
并按照时间坐标再现各个关联信息的动作顺序,以便对各备自投动作情况有较全面的了解。
坐标a点:2013-06-16 22:51:32:235 1#所用交流失电告警
坐标b点:2013-06-16 22:51:36:350 102开关分闸
坐标c点:2013-06-16 22:51:36:388 3502开关分闸
坐标d点:2013-06-16 22:51:36:716 100开关合闸
坐标e点:2013-06-16 22:51:36:725 3500开关合闸
坐标f点:2013-06-16 22:51:36:833 110KV备投出口7跳长兴2开关
坐标g点:2013-06-16 22:51:37:009 110KV备投出口2合母联开关
以上各点由地调自动化系统采集的SOE信息,由于变电站对时系统限制,时间只能精确到秒,毫秒和实际可能有差别。
3 备自投装置动作分析
兴源变110KV备自投均为北京四方装置,其中110KV为CSC246装置,35KV、10KV为CSB21A装置,通过查阅装置技术说明书及咨询厂家研发人员,该两种备自投主要有以下几方面区别:
(1)CSC246装置接入UAB、UBC、UCA全线电压,每个线电压均满足无压启动定值时备自投方能启动,一旦有一个线电压不满足无压启动定值,备自投装置立刻返回且时间清零,下一次备自投启动重新计时。
(2)CSB21A装置只接入一个线电压(UAB),只要该线电压满足无压启动定值时备自投即能启动,一旦该线电压不满足无压启动定值,备自投装置只是暂停计时但时间不清零,若装置整组复归前再次满足无压启动定值,备自投则在上次计时的基础上累计跳闸时间。
兴源变三侧备自投无压启动定值均为25V,110KV跳闸时间为3S;35KV、10KV跳闸时间均为4S,现场检查三侧备自投装置定值整定均正确。
根据以上时间坐标备自投动作过程,我们分析得出如下结论:
(1)长兴2线发生AB短路,因为UBC、UCA线电压不满足无压启动定值,110KV备自投没有立刻启动,在故障持续817ms时对侧相间距离II段保护动作跳开长兴2开关时,兴源变三侧备自投均启动(满足小于25V定值、同时无流),1.5s后长兴2开关重合闸动作,110KV备自投返回(时间清零),100ms长兴2开关重合加速跳闸后,110KV备自投重新启动,经过备自投整定跳闸时间为3S,直到3.48S(坐标f点)长兴2开关跳闸,再合上1100开关。
(2)长兴2线发生AB短路,兴源变35KV、10KV备自投同样是在长兴2线相间距离II段保护动作跳开长兴2开关时启动,1.5s后长兴2开关重合闸动作,35KV、10KV备自投暂停计时但时间不清零,100ms长兴2开关重合加速跳闸后,35KV、10KV备自投累计跳闸时间直到其整定跳闸时间4S,分别到4.11S(坐标c点)3502开关跳闸和4.15S(坐标b点)102开关跳闸,再相继合上3500和100开关。
通过以上动作分析,我们得到造成兴源变35KV、10KV备自投误动的原因
是由于110KVCSC246型备自投装置和35KV、10KVCSB21A型备自投的无压判别差别造成的,由于CSC246型备自投启动要求全线电压(UAB、UBC、UCA)均满足无压启动定值,造成110KV线路重合加速时,CSC246型备自投装置返回(时间清零),加速跳闸后又重新计时。
CSB21A型备自投启动只要求接入的线电压(UAB)满足无压启动定值,110KV线路重合加速时,备自投装置只是暂停计时但时间不清零,且这样就破坏了原来设定的高压侧备自投和中、低压备自投的时间配合级差。
实际造成35KV、10KV备自投先于110KV备自投1.6S(重合闸+后加速)动作,最终造成兴源变三侧备自投均动作。
4 解决对策
将兴源变35KV、10KVCSB21A型备自投装置更换为CSC246型备自投装置,这样各电压等级备自投装置型号一样、原理相同,再不会出现因各电压等级备自投装置无压判别差异造成的备自投装置误动现象。
5 结语
针对变电站分步改造的项目,应充分考虑新旧设备的衔接和配合问题,特别是继电保护及安全自动装置更换工作,除要考虑被改造设备的情况外,还应重视和其有配合关系的其他二次设备,避免出现因改造工作造成新的不稳定因素,确保电网安全稳定运行。
参考文献:
[1]DL_T_623-2010电力系统继电保护及安全自动装置运行评价规程
[2]GBT 14285—2006继电保护和安全自动装置技术规程
[3]CSC 246数字式备用电源自投装置技术说明书
[4]CSB 21A数字式备用电源自投装置技术说明书。
