线路差动保护一侧动作一侧不动作的原因分析

220kV母线差动保护动作事故原因和改进措施220kV母线差动保护系统是电力系统中非常重要的保护装置之一，它主要用于保护母线的安全运行。

有时候母线差动保护会出现误动作或者延迟动作的情况，造成对电力系统的影响甚至事故。

本文将探讨220kV母线差动保护动作事故的原因和改进措施。

1. 设备故障：母线差动保护的设备故障是造成动作事故的主要原因之一。

设备故障可能包括差动保护继电器故障、电流互感器故障、信号线路故障等。

这些故障可能导致母线差动保护误动作或者延迟动作，从而影响电力系统的正常运行。

2. 参数设置错误：母线差动保护系统的参数设置非常重要，它直接影响着保护的性能。

如果参数设置错误，可能导致误动作或者延迟动作。

误将负载电流设置成过流动作值，容易引起母线差动保护的误动作。

3. 母线结构变化：电力系统中母线的结构可能会由于运行中的各种原因发生变化，如接触电阻增大、接触电阻不平衡等，这些变化可能导致母线差动保护的动作不准确，出现误动作或者延迟动作的情况。

4. 外部干扰：外部干扰可能来自电力系统内部的其他设备，也可能来自外部环境。

如果差动保护系统受到外部干扰，可能导致母线差动保护误动作或者延迟动作。

5. 操作误操作：差动保护系统的操作人员如果操作不当，可能会导致误动作或者延迟动作的发生。

误操作设置参数、误操作复归装置等。

二、改进措施1. 设备维护和检修：对母线差动保护的设备进行定期维护和检修是非常重要的。

通过定期检测和维修，能够及时发现设备的故障，保证差动保护系统的正常运行。

2. 参数设置优化：对差动保护系统的参数设置进行优化是防止误动作或者延迟动作的关键。

要根据实际情况，科学合理地设置差动保护的参数，避免参数设置错误导致的事故发生。

3. 检测母线结构变化：对母线结构变化进行实时监测和检测非常重要。

可以利用其他装置，如微机保护装置、遥测装置等进行监测，及时发现母线结构的变化，以及时调整差动保护系统。

4. 外部干扰抑制：为了防止外部干扰对差动保护系统的影响，可以采取一些抑制措施，如在信号线路中加装滤波器、隔离器等设备，有效抑制外部干扰。

差动保护的常见故障及误动作原因发表时间：2018-07-30T10:35:06.553Z 来源：《电力设备》2018年第10期作者：陈晨[导读] 摘要：针对差动保护装置在巡检过程中，发现的一些常见故障，及排查故障原因；差动装置误动作的原因分析和解决方法（武汉检安石化工程有限公司 430082）摘要：针对差动保护装置在巡检过程中，发现的一些常见故障，及排查故障原因；差动装置误动作的原因分析和解决方法关键词：差流；差动保护；CT0.引言电气巡检过程中，发现差动保护装置一相电流为零，另外两相电流正常。

通过查看测量表计，发现差动装置一相电流有故障后，如何排查故障原因；线路差动保护装置，在巡检过程中，发现差动电流不正常，差动电流接近本侧电流的两倍，如何处理及排查故障原因；某6kV变电站差动保护该光纤通讯后，突然误动作原因及处理方法。

1.分析差动装置常见故障及误动作原因（1）电气巡检过程中，发现一馈线柜差动保护装置运行正常，一相电流为零，另外两项电流相等。

通过查看测量表计，发现三相电流平衡；此时可以判断差动保护装置有一相电流不正常。

首先在保证不停电的情况下，退出差动保护动作压板；再检查差动电流的二次回路的接线；再没有发现异常的情况下，差动电流回路中CT二次短接，用钳形电流表测量二次电流；测量后发现，三相二次电流平衡，故障相有二次电流，可以判断CT没有故障是由于二次回路故障引起；然后将端子排上的电流回路滑块断开，检查二次端子到差动保护装置的电流回路接线，接线没有错误；最后检查差动保护装置的过程中，发现差动电流回路接线端子烧毁，造成差动保护装置该相没有电流。

需更换差动保护装置，方可投入差动保护，以免差动保护误动作。

（2）电气巡检过程中，差动保护装置上显示有差流，本侧电流为45A，差流达到75A，差动保护装置没有动作。

由于该差动保护范围为联络线路，正常情况下上级电流与下端电流应该大小一致，不会产生差动电流。

通过停电后，将两个联络柜打开检查CT的一次接线，发现上级联络柜的CT一次电流时P1流向P2，下级联络柜的CT一次电流也是P1流向P2，而二次接线都是S1流向S2进入保护装置；由于是差动保护装置是通过光纤来通讯连接的。

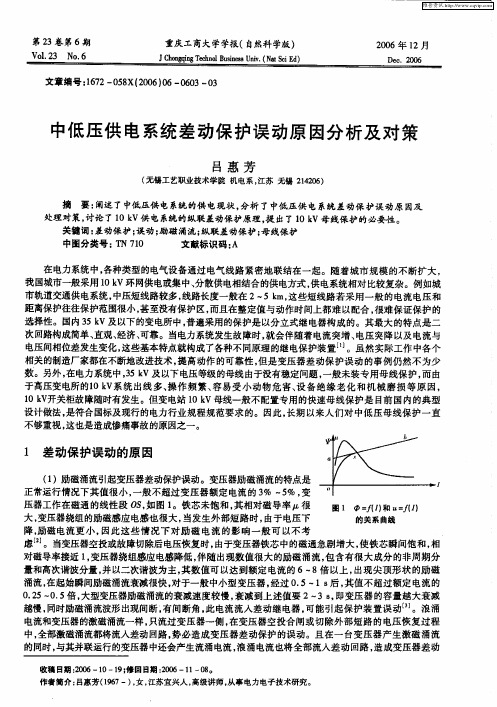

主变差动保护误动原因及对策作者：董春林来源：《数字化用户》2013年第26期【摘要】通过从设备选型、安装、调试、整定等方面对主变差动保护误动的原因进行分析，并提出了防止主变差动误动的对策。

【关键词】主变差动保护误动原因分析对策一、主变差动保护简述主变差动保护一般包括：差动速断保护、比率差动保护、二次（五次）谐波制动的比率差动保护。

不管哪种保护功能的差动保护，基本原理是反应被保护变压器各端流入和流出电流的差，在保护区内故障，差动回路中的电流值大于整定值，差动保护瞬时动作，而在保护区外故障，主变差动保护则不应动作。

（一）比率差动保护比率差动保护在变压器轻微故障时，例如匝间短路的圈数很少时，不带制动量，使保护在变压器轻微故障时具有较高的灵敏度。

而在较严重的区外故障时，有较大的制动量，提高保护的可靠性。

二次谐波制动主要区别是故障电流还是励磁涌流，因为主变空载投运时会产生比较大的励磁涌流，并伴随有二次谐波分量，为了使主变不误动，采用谐波制动原理。

通过判断二次谐波分量，是否达到设定值来确定是主变故障还是主变空载投运，从而决定比率差动保护是否动作。

二次谐波制动比一般取0.12～0.18。

对于有些大型的变压器，为了增加保护的可靠性，也有采用五次谐波的制动原理。

（二）差动速断保护差动速断是在较严重的区内故障情况下，快速跳开变压器各侧断路器，切除故障点。

差动速断的定值是按躲过变压器的励磁涌流，和最大运行方式下穿越性故障引起的不平衡电流，两者中的较大者。

定值一般取（4～14）Ie。

二、主变差动保护误动作的原因和分析主变差动保护误动作的原因，主要是因为设备选型、安装、调试、整定等不符合变压器实际运行需求造成的，下面就逐一列举、分析：（一）设备选型不合理造成主变差动保护误动作1.保护装置选型不满足运行需求。

保护原理落后，性能较差。

如大型变压器应采用谐波制动原理的而未采用，在变压器空载投入和故障恢复时励磁电流引起比率差动误动作。

35kV线路跳闸引起主变差动保护误动作原因分析一、线路问题：1.短路故障：35kV线路跳闸引起主变差动保护误动作的一个可能原因是线路上发生了短路故障，导致保护装置误判为差动保护动作条件满足。

这可能是由于线路绝缘子串发生漏电、绝缘子串破损、线路与地面接触等原因导致的，也可能是由于树枝、鸟类或其他外物接触导线引起的。

此时，保护装置需要进行调整，使其在发生短路故障时能够正确地识别并进行差动保护动作。

2.电压异常：线路上电压异常也可能导致主变差动保护误动作。

例如，线路过电压或欠电压导致的保护装置错误地触发差动保护。

此时，需要对保护装置进行参数调整，使其更加适应线路电压的变动。

二、保护装置问题：1.参数设置错误：保护装置的参数设置错误也可能导致主变差动保护误动作。

例如，设定了错误的差动比率，使得保护装置误判为差动保护动作条件满足。

此时，需要对保护装置的参数进行调整，确保其正确反映线路的实际情况。

2.信号传输问题：保护装置的信号传输问题也可能导致误动作。

例如，线路上存在信号传输不畅、信号传输延迟等问题，导致保护装置无法及时获得准确的电流差动量，并误判为差动保护动作条件满足。

此时，需要对信号传输系统进行检修与优化，确保保护装置能够准确读取差动信号，避免误动作。

三、设备问题：1.主变设备问题：主变设备自身存在问题也可能导致差动保护误动作。

例如，主变接地变压器出现了故障，导致电流分布不均，使得差动保护装置误判为差动动作条件满足。

此时，需要对主变设备进行检修与维护，确保其中的主变接地变压器正常运行。

2.测量设备问题：差动保护装置中的测量设备如电流互感器、电压互感器也可能存在问题，导致误动作。

例如，电流互感器的准确度降低、电压互感器的分压不正常等，在测量差动量时造成误差，使得保护装置误判为差动动作条件满足。

此时，需要对测量设备进行检修与校准，确保其准确反映电网实际情况。

综上所述，35kV线路跳闸引起主变差动保护误动作的原因可以从线路问题、保护装置问题、设备问题等多个方面进行分析。

220kV母线差动保护动作事故原因和改进措施问题描述：
对于投入运行的220 kV母线差动保护装置，在进行一次时进行了动作，导致220 kV 母线跳闸。

通过分析故障记录和设备测试数据，未发现母线本身有故障。

因此需要对该故障进行进一步的原因分析，并提出改进措施。

原因分析：
1. 母线差动保护装置的设定参数不准确：差动保护装置的设定参数包括灵敏度、相序、角度等参数。

如果设定不准确，可能会引起误动作。

针对该故障，可以对差动保护装置的参数进行检查和校准，确保设定参数准确无误。

2. 母线阻抗不均衡：母线阻抗不均衡会使得差动电流产生负序成分，引起误动作。

在保护装置中应该加入阻抗不平衡保护以避免误动作的发生。

3. 侵入负荷的影响：侵入负荷会使得母线的电阻、电抗发生变化，导致差动电流异常，引发误动作。

在保护装置中应该加入侵入负荷检测保护以避免误动作的发生。

改进措施：
1. 对差动保护装置的设定参数进行检查、校准和调整，确保设定参数准确无误。

2. 在保护装置中加入阻抗不平衡保护，检测母线阻抗不均衡情况，避免误动作发生。

3. 在保护装置中加入侵入负荷检测保护，及时检测母线的负荷变化，避免误动作发生。

4. 对保护装置进行定期检查和维护，保障其正常运行。

5. 加强人员培训和技能提升，提高操作人员的巡检和处理故障的能力，更好地保障电网的安全运行。

浅析一起220kV线路故障两套保护动作不一致摘要：以韶钢一条220kV线路发生故障时的动作情况，分析了同一线路两套保护装置动作行为不完全一致的原因分析。

关键词：线路保护；重合闸；高阻接地一、事故简介2018 年 09 月 26 日 10 时 39 分 48 秒左右，220kV 马柏线发生区内高阻接地故障，两侧主一保护RCS‐931BM 未跳闸，仅重合闸动作；两侧主二保护RCS‐931BM电流差动保护选跳A 相，随后重合成功，线路恢复运行，未对现场生产产生影响。

二、线路两侧RCS‐931BM 保护装置动作行为分析柏山站和马坝站故障线路采用的综保装置是南瑞RCS-931系列的产品，故障前 #1、#2主变三侧开关正常运行，220kV系统分列运行；35kV系统分列运行具体动作行为如下表：1、对两侧保护故障录波情况进行分析，两侧录波数据如下所示：图1 马坝线侧录波数据所示图2 柏山站侧录波数据所示从录波数据可以看出，本次故障应为缓慢发展的高阻接地故障，马坝侧 A 相电流缓慢增加，零序电流和零序电压逐步增大；而柏山侧为非接地系统，该侧无零序电流。

2、在故障缓慢发展期间，马坝侧零序电流大于启动定值，该侧主一主二保护均正常启动；柏山站侧装置无零序电流，启动条件未能满足。

由于柏山侧启动晚，仅对跳闸前的差动电流进行分析，将柏山站侧的电流折算至马坝侧，A 相差动电流和零序差动电流如图 3 所示：图3 柏山侧录波器数据由图 3 可以看出，A 相差动电流为 2.8A 左右，大于差动电流低定值，但是由于柏山站侧保护装置未启动，马坝侧保护装置收不到对侧的允许信号，相电流差动不能动作。

对于经高过渡电阻接地故障，一侧保护装置可能无法启动的情况，零序差动继电器具有较高的灵敏度，当本次故障电压特征明显，零序差动保护可以不经对侧允许信号动作，零差动作需满足如下条件：1) 零序差流和相差流均满足零序差动动作条件；2) 系统零序电压存在不平衡特征，即启动后零序电压与启动前相比大于 1V。

35kV变电站差动保护动作原因分析及处理发表时间：2018-08-09T09:47:59.047Z 来源：《电力设备》2018年第12期作者：龚睿侯斌[导读] 摘要：本文对35kV拖不卡变电站差动保护动作故障原因进行深入分析，找到本次故障的根本原因是电流互感器一次侧绝缘击穿。

（云南电网昆明供电云南昆明 650011）摘要：本文对35kV拖不卡变电站差动保护动作故障原因进行深入分析，找到本次故障的根本原因是电流互感器一次侧绝缘击穿。

为防止同类故障的发生，提出此类35kV变电站运行过程中，应当采取的管理和技术措施；并通过此次跳闸事故的分析和处理，为以后的变电站安全运行提供借鉴。

关键词：绝缘击穿；差动保护；母线过电压；运行方式（一）情况说明1、35kV拖布卡变事件前运行方式： 35kV母线经35kV海拖线3621隔离开关供电，35kVⅠ段母线电压互感器运行。

35kV1号主变35kV侧301断路器运行。

35kV2号主变35kV侧302断路器运行。

2、35kV拖布卡变事件后运行方式： 35kV母线经35kV海拖线3621隔离开关供电，35kVⅠ段母线电压互感器运行。

35kV1号主变35kV侧301断路器正常运行。

35kV2号主变35kV侧302断路器热备用。

3、35kV拖布卡变保护动作情况： 2018年05月14日00时13分18秒，35kV 拖布卡变35kV2号主变比率差动保护动作。

跳开35kV2号主变35kV侧302断路器、35kV2号主变10kV侧002断路器。

（二）二次设备分析继电保护人员到达现场后对35kV2号主变保护装置、二次电流回路、对侧110kV海子头35kV设备进行检查，发现以下三个问题：1、35kV拖不卡变2号主变保护装置有两次差动保护动作，第一次差动保护动作未出口跳闸，第二次差动保护动作出口跳闸；2、35kV拖不卡变2号主变高压侧电流互感器二次绕组绝缘低于1MΩ；3、35kV拖不卡变上级电源，110kV海子头变35kV两段母线三相电压，存在过压情况。

关于线路光纤差动保护误动的原因分析1、摘要2014年5月30日晚22：57分，在内蒙杭锦旗源丰生物热电厂，发生两条线路光纤差动保护动作跳闸事故；后经调度同意恢复线路供电，在操作1#主变进行冲击合闸时，本条线路光纤差动保护动作跳闸，经检查1#主变没有任何故障，申请调度令再次恢复供电，调度同意并仅限最后一次恢复供电，当又一次次操作1#主变进行冲击合闸时，本条线路光纤差动保护动作跳闸。

至此，不能正常运行。

2、基本概况及事故发生经过内蒙杭锦旗源丰生物热电厂有两台发电机变压器组，主变高压侧为35KV系统，两路进线由上级220KV变电站引来，两路进线之间有母联开关，启动备用变压器由Ⅰ段母线供电。

由于两路进线在上级变电站为同段母线输送，所以正常运行时母联合环，两台机组并列运行。

听当值运行人员讲，5月30日晚22:08分，事故发生之前系统报出过TV断线、零序过压、主变过负荷故障，并且C相系统电压均为零的状况，即刻到35KV配电室巡视，最终发现在Ⅱ段主变出线柜跟前闻见焦糊味。

当即汇报调度采取措施，申请调度断开35KV母联开关310，保证Ⅰ段发电机变压器组正常运行。

然后意在使Ⅱ段发电机变压器组退出运行，以便检查Ⅱ段主变出线柜焦糊味的来源情况。

结果在间隔50分钟后，当晚22:57分左右，2#主变差动保护动作,跳开高低压侧开关,发电机解列.Ⅰ段、Ⅱ段线路光纤差动保护莫名其秒的同时动作跳闸，1#主变高低压侧开关紧跟着也跳闸,造成全厂停电事故。

上述情况发生后，向调度汇报，申请恢复线路供电，以保厂用系统不失电安全运行。

调度要求自行检查故障后在送电,在晚上23:50分,检查出2#主变出线柜C相CT接地烧毁,后向调度汇报并经调度同意恢复了供电。

厂用电所带设备运转正常后，计划启动Ⅰ段发电机变压器组,调度同意.在3:49分,操作1#主变冲击合闸时，本条线路光纤差动保护动作跳闸，同时向调度汇报。

在检查1#主变没有任何故障后，申请调度令,恢复杭源一回线供电.调度同意并仅限最后一次恢复供电, 4:52分, 操作1#主变冲击合闸时, 本条线路光纤差动保护再次动作跳闸,11:33分申请调度恢复本厂厂用电系统,经调度同意,在11:39分恢复了厂用电系统.根据其它运行人员反映，在此次事故之前，也有光纤差动保护动作跳闸的事情发生，而且不只一次。

110kV线路差动保护异常分析及故障排除山东华聚能源公司济东新村电厂进行110kV线路综自改造，电厂与济宁二号煤矿110kV变电所之间的110kV线路装设有光纤电流差动全线速动保护，该保护有差动保护、距离保护、零序保护等功能。

设备投用后出现差动保护异常，本文对差动保护装置的原理、二次回路、互感器原理等方面做细致分析，得出二次接线部分造成差动保护异常的根本原因，从生产运行方面进行排除故障。

标签：110kV线路；差动保护；向量引言供电系统保护选择性不好的问题通过光纤纵联差动保护能很好地解决，国内高压及超高压电力系统的线路保护广泛应用，所以它是电厂、变电站的110kV 电力线路主保护的主要选择。

济东新村电厂与济宁二号煤矿110kV变电所之间的110kV线路保护装置具备光纤电流差动全线速动保护，该保护具有分相电流差动、相间、接地距离保护、零序保护等功能。

该保护具备分相电流差动、相间、接地距离保护、零序保护等功能。

差动保护是利用基尔霍夫的ΣI=0电流定理工作的，光纤分相电流差动保护借助于线路的光纤通道，实时向对侧传递采样数据，同时接收对侧的采样数据，按相进行差动电流计算。

在正常运行及区外故障情况下，流过两侧断路器的电流方向相反、大小相等，差动电流为零，保护不动作；区内故障时，两侧的断路器都向故障点提供短路电流，被保护线路的流进与流出电流不相等，差动电流不等于零，出现差动电流大于保护装置的整定值时，保护线路两侧的断路器跳开从而实现保护动作。

二、110kV线路差动原理及数据分析差动保护装置采用南瑞RCS-943AU，其中电流差动继电器由三部分组成：变化量相差动继电器，稳态相差动继电器和零序差动继电器。

1、变化量相差动继电器为工频变化量差动电流，即为两侧电流变化量矢量和的幅值。

为工频变化量制动电流；即为两侧电流变化量矢量差的幅值。

IH为“差动电流高定值”（整定值）和4倍实测电容电流的大值；实测电容电流由正常运行时的差流获得。
