管网中调流调压阀远传监控系统的构成及应用

供水调度远程监控系统方案1.概述本方案主要是为自来水厂建立一套全厂范围内的分布式的变频恒压远程监控方案。

2.前言由于城市供水地理位置分散，采集、控制功能要求稳定，安全性要求较高。

一般采取人工抄表、电话报数、现场手动操作的原始调度方法。

收集信息数量少、处理慢、传递迟，调度处于低级阶段，以保证不缺水和维持正常运行为主，谈不上优化调度。

遇上爆漏及其他事故，反映迟钝损失扩大。

变频恒压远程监控系统可以对远程现场的运行设备进行监视和控制，以实现供水管网压力、水流量、电流，电压等数据的传送及水厂出水量的控制，便于及时了解及控制远端生产运行情况，降低故障率，缩短检修时间，减少停水次数。

水流量等的实时各监测点的数据采集终端可自动采集生产数据，信息传输到自来水公司的调度中心，调度中心通过对传输回来的数据进行处理分析等。

目前，自来水供水调度监控系统中采用的数据通信可简单分为有线和无线两大类，其中有线通信主要包括架设光缆、电缆或租用电信电话线、 X.25、DDN、ADSL等，而无线则包括超短波通信、扩频通信、卫星通信、GSM 短信/GPRS通信等。

3.现状分析3.1.总体情况自来水厂现有五处水源和一个供水调度中心，5个水源地中有四个是老水源地，一个是新建水源地。

四个老水源地配套的供水泵都是通过低压配电柜直接启动，无任何调速措施，只是通过开启供水泵的台数来控制水网压力。

新建水源地未接入水网。

供水调度中心装备一台上位监控计算机和一个城区供水工艺流程图，水源地各台供水泵与调度中心监控计算机之间采用无线电台进行通讯。

4.需求分析通过改造，把新建的二级供水厂和无处水源地全部实现恒压变频远程控制，在供水调度中心安装监控服务器，通过 GPRS无线网络方式把供水厂和五处水源地的各种实时运行数据传输反馈至调度中心，实现远程实时监控，如各种仪表（水压、流量、电流、电压）。

5.1.概述该系统具有分散化，小型化，集中化的特点，水源地距离调度中心比较的远，且分布比较分散，体现了系统的分散化；各水源地设备比较少，需要监控的点数也比较的小，体现了系统的小型化；各水源地的设备和数据要求在调度中心集中控制和监控，体现了系统的集中化。

燃气管网安全监测与远程阀门精确控制系统构建与应用持续优化升级燃气是我们日常生活和工业生产中重要的能源供应之一，而燃气管网的安全监测和精确控制是确保燃气供应的稳定和安全的关键环节。

为此，燃气管网安全监测与远程阀门精确控制系统的构建与应用持续优化升级成为当下的研究热点。

一、燃气管网安全监测系统的构建与应用燃气管网安全监测系统是基于现代通信技术和物联网技术的应用系统，通过实时监测燃气管网的工作状态、压力、流量等参数，能够及时发现管网的异常情况，从而提前预警并采取相应的措施。

1. 传感器网络的部署与数据采集在燃气管道网络的关键位置，部署传感器网络进行数据采集，收集燃气管道的压力、温度、流量等实时数据。

传感器网络将这些数据通过物联网技术传输至监测服务器，实现对管道状态的实时监测。

2. 数据分析与异常检测监测服务器对收集到的燃气管道数据进行分析和处理，利用大数据分析算法和人工智能技术，实时检测管道中可能存在的异常情况，如泄漏、堵塞等，同时可以对管道进行预测性维护。

3. 预警与故障处理一旦监测系统检测到管道中存在异常情况，系统将发出预警信号，同时将报警信息传递给运维人员，以便及时采取措施进行故障处理，保障燃气管网的安全运行。

二、远程阀门精确控制系统的构建与应用远程阀门精确控制系统是在燃气管网安全监测系统的基础上，通过远程控制阀门进行操作，实现对燃气管道流量的精确调控，更好地满足用户需求。

1. 远程控制中心的建设远程控制中心是整个系统的核心，通过与监测系统进行数据交互和指令传输，实现对阀门的远程控制。

控制中心应具备稳定的网络连接和高效的数据处理能力，以确保实时性和准确性。

2. 远程阀门的安装与调试在燃气管道中安装远程阀门，并进行调试，确保阀门的开关、流量调节等功能正常。

远程阀门应具备远程控制功能和准确的流量调节性能，以满足不同用户和运营需求。

3. 远程运维与维护通过远程控制中心，运维人员可以对远程阀门进行远程操控和设备状态监测，保证燃气管道的正常运行。

管网压力监控,自来水管网监控系统
一、概述:
清水通过供水管网输送到千家万户。

管网压力远程监测系统是城市供水远程监控与调度管理系统中的子系统。

调度中心工作人员可以远程监测每个管网测点的压力,根据压力数值进行科学调度,及时发现爆管等故障。

二、系统组成:
系统主要包括:调度中心服务器、管网压力监测系统软件、通信网络、管网监测终端、压力变送器、流量计等。

三、组网通信方式:
压力测点与调度中心之间采用GPRS 通信方式。

四、压力测点供电方式
压力测点可选用四种供电模式:
1、220V 交流供电
2、太阳能供电
3、大容量可充电电池供电
4、一次性锂电池组供电
五、主要功能
◆监测供水管网压力、流量。

◆采集、通信频率可设置。

◆支持多种供电模式。

◆设置报警上下限,超限报警。

◆远程维护测点终端设备。

◆生成实时压力曲线。

压力测点 GPRS 网络调度中心
◆支持管线压力分析。

六、值班操作员界面
七、压力测点设备及连接示意图
DATA-6216 微功耗测控终端压力变送器流量计 AI COM。

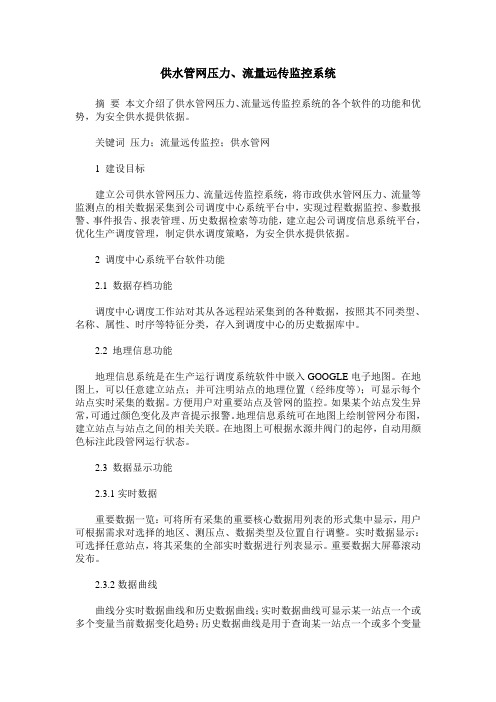

供水管网压力、流量远传监控系统摘要本文介绍了供水管网压力、流量远传监控系统的各个软件的功能和优势，为安全供水提供依据。

关键词压力；流量远传监控；供水管网1 建设目标建立公司供水管网压力、流量远传监控系统，将市政供水管网压力、流量等监测点的相关数据采集到公司调度中心系统平台中，实现过程数据监控、参数报警、事件报告、报表管理、历史数据检索等功能，建立起公司调度信息系统平台，优化生产调度管理，制定供水调度策略，为安全供水提供依据。

2 调度中心系统平台软件功能2.1 数据存档功能调度中心调度工作站对其从各远程站采集到的各种数据，按照其不同类型、名称、属性、时序等特征分类，存入到调度中心的历史数据库中。

2.2 地理信息功能地理信息系统是在生产运行调度系统软件中嵌入GOOGLE电子地图。

在地图上，可以任意建立站点；并可注明站点的地理位置（经纬度等）；可显示每个站点实时采集的数据。

方便用户对重要站点及管网的监控。

如果某个站点发生异常，可通过颜色变化及声音提示报警。

地理信息系统可在地图上绘制管网分布图，建立站点与站点之间的相关关联。

在地图上可根据水源井阀门的起停，自动用颜色标注此段管网运行状态。

2.3 数据显示功能2.3.1实时数据重要数据一览：可将所有采集的重要核心数据用列表的形式集中显示，用户可根据需求对选择的地区、测压点、数据类型及位置自行调整。

实时数据显示：可选择任意站点，将其采集的全部实时数据进行列表显示。

重要数据大屏幕滚动发布。

2.3.2数据曲线曲线分实时数据曲线和历史数据曲线；实时数据曲线可显示某一站点一个或多个变量当前数据变化趋势；历史数据曲线是用于查询某一站点一个或多个变量特定时间段内的数据曲线，并可比较不同站点同一变量同一时间段内的数据曲线（横向比较）以及同一站点同一变量不同时间段内的数据曲线（纵向比较）。

1）数据报表功能提供丰富数据报表如：水量报表、压力报表、电量报表等，提供日、月、季、年四种时间单位统计。

燃气管网安全监测与远程阀门精确控制系统构建与运用燃气管网安全监测与远程阀门精确控制系统构建与运用的重要性不可小觑。

随着城市的发展和人口的增加，燃气管网的规模和复杂性也在不断增加，传统的手动操作方式已无法满足现代化管理的要求。

因此，建立一个有效的燃气管网安全监测与远程阀门精确控制系统势在必行。

首先，我们来探讨燃气管网安全监测系统的构建。

燃气管网的安全监测是保障城市燃气供应安全的重要一环。

传统的人工巡检虽然可以检测问题，但不仅工作效率低下，而且存在漏检的风险。

而利用现代化技术构建的安全监测系统则能够实时监测管道的状态，及时发现异常情况并进行报警。

这样一来，不仅能够提高工作效率，还能够及时应对管道故障和危险情况，确保燃气供应的安全。

安全监测系统的构建需要借助先进的传感技术和数据采集设备。

通过在燃气管道上设置传感器，可以实时监测管道的温度、压力等参数，并将数据传输到中心控制室进行分析和处理。

同时，还可以利用图像识别技术监测管道周围的环境，及时发现潜在的危险因素。

除了安全监测系统，远程阀门精确控制系统也是燃气管网管理的重要组成部分。

远程阀门精确控制系统能够实现对燃气管道的远程控制和精确调节，提高了管网的安全性和管理效率。

通过远程控制系统，运维人员可以不受时间和空间的限制，实时监控和控制阀门的开关状态。

在燃气泄漏等紧急情况下，可以快速关闭相应的阀门，避免事态进一步扩大，确保人民群众的生命财产安全。

远程阀门精确控制系统构建的关键是建立一个稳定可靠的通信网络。

只有保证了通信网络的稳定性，才能确保控制命令的及时传递和执行。

采用现代化的通信设备和网络技术，比如无线通信、云计算等，可以有效解决通信中断和延迟的问题，提高通信的可靠性和响应速度。

此外，为了更好地利用燃气资源和提高供应效率，我们还可以借助数据分析技术构建智能化的运维管理系统。

通过对大量的数据进行分析和挖掘，可以得出管道的使用状况、燃气消耗情况等信息，从而优化管道的调度和能源的分配。

基于SCADA系统的管网阀门远程调控系统研制与应用摘要：针对管网阀门人工现场操作现状，系统提出实现管网阀门远程调控的技术解决方案。

实施应用情况表明该系统起到优化管网运行、提高供水系统安全可靠行等重要作用。

生产实践验证供水管网阀门远程调控系统的研制具有推广应用价值。

关键词：管网阀门远程调控 RTU SCADA系统管网优化运行科学调度的实质是根据需要对系统资源进行优化配置和实时调控。

一个完整的供水系统是包括从水源、水处理构筑物和供水管网以及到用户终端的连续、密闭系统。

全面科学的调度管理对保证供水系统安全、高效运行至关重要。

控制理论指出：完善的控制系统应能实现对系统各个组成部分实时调控。

技术进步为实现“调度依据信息化、调度决策智能化、调度执行自动化”的“调度三化”提供了技术手段和实施可能。

1.管网阀门调控模式现状和不足近年来，随着技术进步和改造资金投入，多数供水企业建立了供水数据监测与控制系统（SCADA），实现水源和原水输水系统监测、净水构筑物、工艺设备监控以及供水管网测压等功能。

部分供水企业还建立“呼叫中心”热线电话系统和管网地理信息系统（GIS）。

上述系统的建立能及时监控供水设备运行和发现管网事故，极大提升了供水服务水平。

限于技术、设备和系统设计理念等多方面原因，对管网调度管理和运行调控还限于人工操作。

水压遥测和事故信息获取、采集与判断已实现信息化和自动化，但阀门启闭和调节还必须依靠操作工人到现场人工手动完成。

这至少有以下几点不足：1.供水管网工况瞬时万变，实现管网实时优化运行靠人现场调节几乎不可能实现。

○2.为确保供水系统安全运行，在发生重大供水事故时，需对管网中若干重要阀门多次反○复调控，人工操作难以胜任。

3.管网事故信息的获取判断到人工现场调控阀门，根据城市规模、抢修力量及交通路况○情况，会有1h左右的延时。

这会造成事故损失扩大，引发相关问题媒体已有大量正反面报道。

4.目前管网调度模式对用户端不能实现及时合理的调节和控制。

供水管网远程监控系统的设计与应用效果评估供水管网远程监控系统的设计与应用效果评估供水管网远程监控系统是一种通过远程传感器和监控设备实时监测供水管网运行情况的技术系统。

它可以帮助供水公司及时发现管网故障并采取相应措施，提高供水系统的可靠性和效率。

首先，设计供水管网远程监控系统需要考虑监控设备的选择与布置。

根据供水管网的规模和分布情况，需要合理选择传感器类型和数量。

同时，还需要确定监控设备的位置和布局，以最大程度地覆盖供水管网的各个关键节点，确保监测数据的准确性和全面性。

其次，供水管网远程监控系统的建设需要进行数据传输和处理的设计。

传感器采集到的数据需要通过网络传输到监控中心，因此需要选择合适的通信方式，如有线或无线网络。

在监控中心，需要设计相应的数据接收和处理系统，对接收到的数据进行实时监测和分析，以便及时发现管网故障。

在应用效果评估方面，供水管网远程监控系统可以通过以下几个方面进行评估。

首先是故障检测和处理效果的评估。

系统能够实时监测供水管网的运行状态，一旦发现异常情况，可以及时报警并采取相应措施。

通过比较系统投入前后的故障发生率和处理时间，可以评估系统在故障检测和处理方面的效果。

其次是供水系统运行效率的评估。

供水管网远程监控系统可以实时监测供水管网的流量、压力等参数，帮助供水公司准确掌握供水系统的运行情况，并进行相应的调整和优化。

通过比较系统投入前后的供水效率指标，如供水压力稳定性和供水能力，可以评估系统在运行效率方面的改善效果。

另外，供水管网远程监控系统还可以评估其对供水公司运维管理的改善效果。

系统能够提供供水管网的实时监测数据和报警信息，供水公司可以及时制定应对措施，提高运维管理的效率和精确性。

通过比较系统投入前后的维护成本和故障处理效率，可以评估系统在运维管理方面的改善效果。

总之，供水管网远程监控系统的设计和应用效果评估是一个逐步推进的过程。

从监控设备的选择与布置到数据传输与处理的设计，再到故障检测与处理效果、供水系统运行效率和运维管理改善效果的评估，每个步骤都需要充分考虑系统的实际需求和目标，以实现供水管网远程监控系统的有效应用。

燃气管网安全监测与远程阀门精确控制随着我国城市化进程的不断加快，燃气供应的重要性日益凸显。

燃气管网安全监测与远程阀门精确控制成为保障燃气供应安全的重要措施。

本文将讨论燃气管网安全监测的技术手段以及远程阀门精确控制的实施。

一、燃气管网安全监测为了确保燃气供应的安全稳定，必须对燃气管网进行全面的安全监测。

燃气管网安全监测主要包括以下几个方面：1. 实时监测系统的建立在燃气管网中，安装传感器设备，实时监测管道的温度、压力、流量等参数，以便及时发现异常情况。

通过无线传输技术将监测数据传输到监测中心，实现对管网的远程监控。

2. 数据分析与预警监测中心利用数据分析技术，对从燃气管网传来的数据进行实时分析，当发现异常情况时，立即预警并采取相应的措施。

预警信息可以通过手机短信、电子邮件等方式发送给相关人员，确保及时处理。

3. 视频监控系统的应用在关键位置的燃气管道上安装摄像头，利用视频监控系统实时监测管道的情况。

通过对视频画面的分析，可以发现管道破损、泄漏等问题，并及时采取紧急措施。

二、远程阀门精确控制远程阀门精确控制是指通过远程监控系统，实现对管网中阀门的精确控制。

这项技术可以大幅提高管网的安全性和可控性，具体措施包括：1. 远程监控系统的搭建在燃气管网的关键位置安装智能阀门，并通过远程监控系统对这些阀门进行监控和控制。

监控系统可以实时显示阀门的开关状态，并能够进行远程操作。

2. 管网安全事故的处理当监控系统发现燃气管网出现安全事故（如泄漏、爆炸等）时，可以远程关闭相应的阀门，切断对事故区域的燃气供应，以减少事故的扩大。

3. 阀门运行状态的监测通过远程监控系统，可以实时监测阀门的运行状态，包括阀门的开度、工作压力等参数。

当发现阀门异常时，可以及时采取措施进行维修或更换。

三、技术创新和应用前景燃气管网安全监测与远程阀门精确控制技术的应用前景广阔。

目前，一些大型燃气供应企业已经开始采用这些技术，取得了显著的效果。
