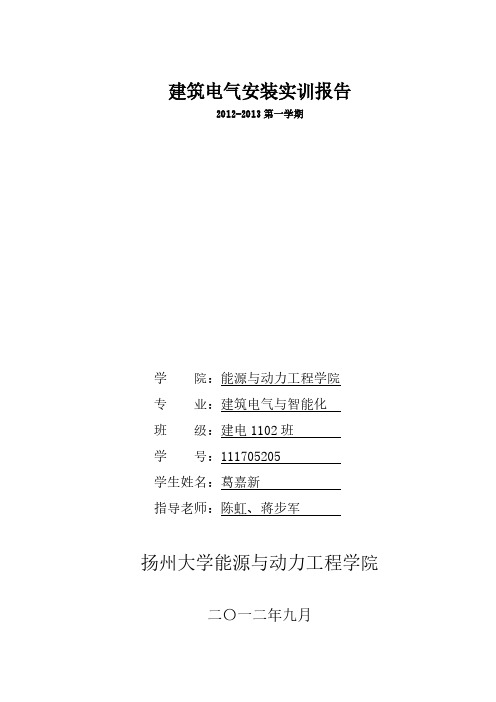

2014葛嘉新供配电工艺实习报告

配电线路施工工艺的实习心得5篇配电线路施工工艺的实习心得【篇1】实习目的：课程利用电子产品，让我们通过全过程的训练，掌握电子产品的正规化焊接，装配，调试，检修等技能。

通过实习培养我们认真的工作态度以及扎实的基本功。

实习要求：要求我们通过实习掌握电子元器件的识别，并看懂电子产品的原理图，装配图，印刷板图。

熟练掌握焊接技术及电子产品的装配，调试，及检修技术。

独立写出有理论分析，实事求是的实习总结。

实习安排：星期一：讲解焊接的操作方法和注意事项；下午，焊接练习星期二：早上，电话机元件识别及元件清单确认；下午，操作开始星期三：继续组装，焊接元件，调试星期四：调试组装的电话机星期五：结束实习，并打扫卫生实习内容：焊接工艺、元器件的识别，正规化焊接及装配、调试及故障检修、一：焊接（1）焊接的器件：有电烙铁，锡，铁（2）焊接的技巧或注意事项焊接是安装电路的基础，我们必须重视他的技巧和注意事项。

a、焊锡之前应该先插上电烙铁的插头，给电烙铁加热。

b、焊接时，焊锡与电路板、电烙铁与电路板的夹角最好成45度，这样焊锡与电烙铁夹角成90度。

c、焊接时，焊锡与电烙铁接触时间不要太长，以免焊锡过多或是造成漏锡；也不要过短，以免造成虚焊。

d、元件的腿尽量要直，而且不要伸出太长，以1毫米为好，多余的可以剪掉。

e、焊完时，焊锡最好呈圆滑的圆锥状，而且还要有金属光泽。

二、元件的识别1、对各个元件先有了解，名称及功能2、各个元件的读数差别及掌握读法3、几种常用元件识别及其作用如电阻：电阻在电路中用“R”加数字表示。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

电容在电路中一般用“C”加数字表示。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

识别主要是两个脚长短的辨认。

长为正，短的为负。

二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；辨别方法与电容一样。

三、电话装配电话机元件：主要有电阻、电容，二极管、三极管，电解电容、发光管、稳压管、振铃集成模块，拨号集成模块，晶振、IC等。

配电工程师实习报告一、实习单位及岗位介绍本次实习单位为我所在城市的电力公司，我国的城市电力公司一般负责城市的电力供应和配电设施的运行、维护和管理。

我在实习期间担任的岗位是配电工程师，主要负责配电线路的设计、施工、运行和维护工作。

二、实习目的和意义实习的目的在于将课堂所学知识与实际工作相结合，提高自己的实践能力和技术水平。

对于配电工程师这一岗位，实习的意义在于熟悉电力系统的运行原理，掌握配电线路的设计和施工方法，提高对电力设施的运行和维护能力。

三、实习内容与过程1. 配电线路设计在实习的第一阶段，我在导师的指导下，学习了配电线路的设计方法。

主要包括了解配电线路的基本参数，如线路的电压、电流、功率等，以及掌握配电线路的设计软件。

在实际操作中，我参与了多个配电线路设计项目，学会了根据实际需求进行线路设计，并能够独立完成设计方案的制定。

2. 配电线路施工在实习的第二阶段，我参与了配电线路的施工工作。

主要包括了解施工流程，掌握施工工具的使用方法，以及参与现场施工。

在实际操作中，我学会了如何根据设计方案进行线路施工，并能够熟练使用施工工具。

同时，我还学会了如何处理施工现场的一些常见问题，如电缆故障、线路短路等。

3. 配电线路运行与维护在实习的第三阶段，我参与了配电线路的运行与维护工作。

主要包括了解线路运行原理，掌握线路运行监测方法，以及参与线路的维护工作。

在实际操作中，我学会了如何监测线路的运行状态，及时发现并处理线路故障，保证电力供应的稳定性。

同时，我还学会了如何对线路进行定期维护，延长线路的使用寿命。

四、实习收获与反思通过本次实习，我对配电工程师的工作有了更深入的了解，掌握了配电线路的设计、施工、运行和维护方法。

同时，实习过程中的实际操作，使我的实践能力和技术水平得到了很大的提高。

然而，在实习过程中，我也发现了自己在理论知识方面的不足，如对某些电力系统的原理理解不够深入，对某些施工工具的使用不够熟练等。

产生自感电动势，自感电动势阻碍线圈中的电流变化，
（三）电能表
1、电能表的工作原理
当把电能表接入被测电路时，电流线圈和电压线圈中就有
使搭钩与锁扣脱开，将主触头分断，切断电源。

五、实习小结
通过本次实习，我巩固了专业知识，拓宽了视野，加强了动手能力。

本次实习使我亲身感受了所学知识与实际的应用，理论与实际的相结合，让我们大开眼界，也算是对以前所学知识的一个初审吧！这次实习对于我们以后学习、找工作也真是受益菲浅。

在短短的一个星期中，让我初步让理性回到感性的重新认识，也为以后的专业课奠定了基础。

六、参考文献
1、陈虹.楼宇自动化技术与应用.北京：机械工业出版社，2003
2、张立新.建筑电气工程施工及验收手册北京：机械工业出版社，2012
3、郭福雁, 黄民德.电气照明天津：天津大学出版社，2011。

配电实习报告配电实习报告篇1一、实习目的1、熟悉和掌握电烙铁的使用方法。

2、通过万用表的组装实训，进一步熟悉万用表的结构、工作原理和使用方法。

3、了解电路理论的实际应用，熟悉仪表的装配和调试工艺。

二、实习器材1、电烙铁、焊锡膏、焊锡丝、烙铁架2、MF—47万用表套件3、十字螺丝刀、尖嘴钳、剪刀4、电路实验箱、数字万用表三、实习概要1、元件清单2、安装顺序（1）安装前的准备工作①在焊接前，我们应该前检查我们的万用表的元件清单，清点完后请将材料放回塑料袋，弄清各元件的名称、外形、大小、极性以及了解它们的安装方法。

②电子元器件的引线成形，主要是为了使元件排列整齐美观、满足安装尺寸与印制电路板的配合要求等手工操作中主要用尖嘴钳或镊子将插装焊接的元器件引线加工成形。

③取出28个普通电阻，用数字万用表测量出各个电阻阻值并做好标记。

分别将读出来的电阻插到对应的28个电阻的位置上，完成后，用数字万用表分别检测每个电阻的阻值，看是否有电阻读错，将四个二极管也插到上面。

④将V型电刷和后盖等零件放入工具箱中，取出MF—47线路板放在工作台上。

⑤烙铁头应保持清洁，并且镀上一层焊锡，新的烙铁使用前必须先对烙铁头进行处理，再通电加热。

将烙铁沾上焊锡在焊锡膏中来回摩擦，直至烙铁头上镀上一层锡，烙铁使用时间长久，烙铁头表面会产生氧化层及凹凸不平，也需先锉去氧化层，修整后再镀锡，如果烙铁头上挂有很多的锡，可在烙铁架中底座上抹去多余的锡，然后放在烙铁架上。

（2）万用表的安装过程①按照实验原理图将电阻器准确装入规定位置，要求标记向上，字向一致，尽量使电阻器的高低一致，焊完后将露在印制电路板表面多余引脚齐根去。

②然后焊接4个二极管和电容，注意二极管和电容的正负极性。

③根据装配图固定4个支架，晶体管插座，保险丝夹。

④焊接转换开关上交流电压档和直流电压档的公共连线，各档位对应的电阻元件及其对外连线，最后焊接电池架的连线，至此，所有的焊接工作已完成。

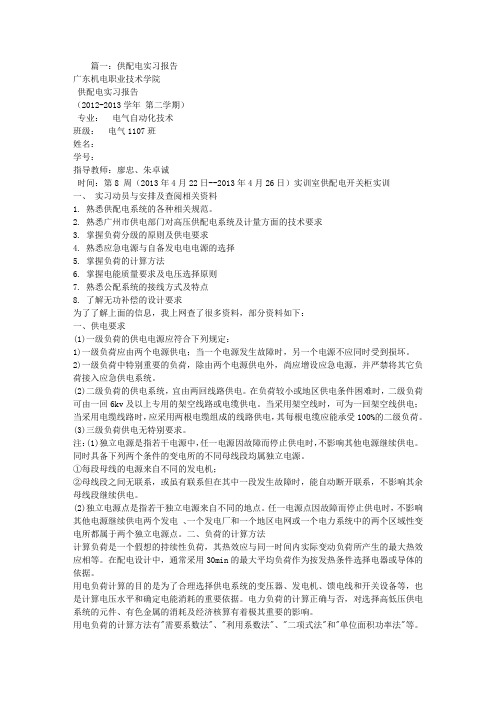

篇一：供配电实习报告广东机电职业技术学院供配电实习报告（2012-2013学年第二学期）专业：电气自动化技术班级：电气1107班姓名：学号：指导教师：廖忠、朱卓诚时间：第8 周（2013年4月22日--2013年4月26日）实训室供配电开关柜实训一、实习动员与安排及查阅相关资料1. 熟悉供配电系统的各种相关规范。

2. 熟悉广州市供电部门对高压供配电系统及计量方面的技术要求3. 掌握负荷分级的原则及供电要求4. 熟悉应急电源与自备发电电电源的选择5. 掌握负荷的计算方法6. 掌握电能质量要求及电压选择原则7. 熟悉公配系统的接线方式及特点8. 了解无功补偿的设计要求为了了解上面的信息，我上网查了很多资料，部分资料如下：一、供电要求(1)一级负荷的供电电源应符合下列规定：1)一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。

2)一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急供电系统。

(2)二级负荷的供电系统，宜由两回线路供电。

在负荷较小或地区供电条件困难时，二级负荷可由一回6kv及以上专用的架空线路或电缆供电。

当采用架空线时，可为一回架空线供电；当采用电缆线路时，应采用两根电缆组成的线路供电，其每根电缆应能承受100%的二级负荷。

(3)三级负荷供电无特别要求。

注：(1)独立电源是指若干电源中，任一电源因故障而停止供电时，不影响其他电源继续供电。

同时具备下列两个条件的变电所的不同母线段均属独立电源。

①每段母线的电源来自不同的发电机；②母线段之间无联系，或虽有联系但在其中一段发生故障时，能自动断开联系，不影响其余母线段继续供电。

(2)独立电源点是指若干独立电源来自不同的地点。

任一电源点因故障而停止供电时，不影响其他电源继续供电两个发电、一个发电厂和一个地区电网或一个电力系统中的两个区域性变电所都属于两个独立电源点。

二、负荷的计算方法计算负荷是一个假想的持续性负荷，其热效应与同一时间内实际变动负荷所产生的最大热效应相等。

一、实习背景随着我国经济的快速发展，电力需求日益增长，配电装置作为电力系统的重要组成部分，其布置的合理性和安全性直接关系到电力系统的稳定运行。

为了提高配电装置的布置水平，加强学生的实践能力，我校组织了一次配电装置布置实习活动。

本次实习旨在让学生了解配电装置的基本原理、布置原则和操作方法，培养学生的实际操作技能和安全意识。

二、实习目的1. 熟悉配电装置的基本组成和功能。

2. 掌握配电装置布置的原则和方法。

3. 培养学生的实际操作技能和安全意识。

4. 提高学生对电力系统的认识，为今后从事相关工作打下基础。

三、实习内容1. 配电装置的基本组成和功能配电装置由断路器、隔离开关、电流互感器、电压互感器、保护装置、控制装置、计量装置等组成。

其主要功能是实现电力系统的可靠、经济、安全、灵活供电。

2. 配电装置布置原则（1）安全可靠：布置应满足设备运行、维护、检修的要求，确保人身和设备安全。

（2）经济合理：在满足安全可靠的前提下，尽量减少设备投资和运行成本。

（3）简洁明了：布置应便于操作、维护和检修，提高运行效率。

（4）符合规范：布置应符合国家有关标准和规定。

3. 配电装置布置方法（1）确定布置方案：根据实际需求，选择合适的配电装置布置方案。

（2）绘制布置图：按照布置方案，绘制配电装置布置图。

（3）设备选型：根据布置图，选择合适的设备型号和规格。

（4）设备安装：按照布置图和设备技术要求，进行设备安装。

（5）调试运行：完成设备安装后，进行调试运行，确保设备正常运行。

四、实习过程1. 实习前准备（1）了解配电装置的基本原理和布置原则。

（2）熟悉实习设备的技术参数和操作方法。

（3）查阅相关资料，掌握配电装置布置的注意事项。

2. 实习过程（1）分组讨论：根据实习要求，将学生分成若干小组，讨论配电装置布置方案。

（2）绘制布置图：按照讨论结果，绘制配电装置布置图。

（3）设备选型：根据布置图，选择合适的设备型号和规格。

（4）设备安装：在指导老师的指导下，进行设备安装。

供配电实训报告（5篇）第一篇：供配电实训报告一、实训目的1.熟悉10KV高压柜、低压柜。

2.学习电气安规并完成绝缘电阻的测量。

3.熟悉各高低压柜内部设备的连接、各设备的作用及其铭牌数据4.学会绘制供配电系统的电气设计图纸。

二、项目内容1.按照实训室高、低压配电柜及设备之间的连接关系，分别画出高、低压配电主接线原理，分析各配电柜及设备在系统中的作用;2.学习安规、干式变压器的绝缘测量、干式变压器的检修和维护、高低压开关柜等的相关内容。

3.拆、合开关柜，了解其内部结构，并分析其工作原理和主要作用。

三、实训设备高、低压开关柜和电脑四、PPT简要内容 1.安全生产法律法规1.1 一般电气安全注意事项1)所有电气设备的金属外壳应有良好的接地装置。

2)任何电气设备上的标示牌，除原来放置人员或负责的运行值班人员外，其他任何人员不准移动。

3)不准靠近或接触任何有电设备的带电部分，特殊许可的工作，应执行标准DL 408电业安全工作规程中的有关规定。

4)严禁用湿手去摸触电源开关以及其他电气设备。

5)电源开关外壳和电线绝缘有破损不完整或带电部分外露时，应立即找电气人员修好，否则不准使用。

6)敷设临时低压电源线路，应使用绝缘导线。

架空高度室内应大于2.5m，室外应大于4m，跨越道路应大于6m。

严禁将导线缠绕在护栏、管道及脚手架上。

7)厂房内应合理布置检修电源箱。

电源箱箱体接地良好，接地、接零标志清晰，分级配置漏电保安器，宜采用插座式接线方式，方便使用。

8)发现有人触电，应立即切断电源，使触电人脱离电源，并进行急救。

9)遇有电气设备着火时，应立即将有关设备的电源切断，然后进行救火。

1.2 工作票1.2.1工作票种类1)在热力、机械和热控设备、系统上进行安装、检修、维护、试验工作，需要对设备、系统采取安全措施或需要运行人员在运行方式、操作调整上采取保障人身、设备安全措施的工作时，必须使用工作票热力机械工作票。

2)火力发电厂在生产设备、系统上工作，需要将设备、系统停止运行或退出备用，由运行值班人员采取断开电源、隔断与运行设备联系的热力系统时，对检修设备进行消压、吹扫等任何一项安全措施的检修工作，应使用热力机械工作票。

配电室实习报告篇一：参观配电室实训报告参观配电室实训报告学校：北京城市学院班级：08土木本一班学生姓名：陈博飞学号：0811*******在老师及校方的协调下，我们统一参观了学校3号教学楼的变电所、建筑物顶部的防雷设备、电梯机组、竖井电缆铺设以及消防设施，此行圆满顺利结束。

1、变电所变电所的作用是从电力系统接受电能、变换电压和分配电能，我校变电所为室内降压变电所，主要由高压开关柜（10kv）、变压器、低压开关柜组成，另外还配有继电保护装置、自动装置、控制装置、信号装置、测量仪表装置、操作电源装置等，并设有值班室由专人看管。

下图为我校配电室模拟屏，可以清楚地看到各个部件的运行情况，非常方便低压配电设备低压配电箱：配电箱是动力系统和照明系统的的配电和供电中心。

低压配电箱由盘面和箱体两大部分组成，盘面的设计整齐美观且安全。

我校为铁质明装成套摆放。

电度表：计量电能的仪表主要有感应式和电子式两大类。

熔断器：主要做短路保护之用，当发生短路或严重过载时自动切断电路，确保用电安全。

另附电力变压器铭牌图片一张2、防雷设施防雷装置建筑物的防雷装置一般由接闪器、引下线和接地体三个基本部分组成。

接闪器是吸引和接受雷电流的金属导体。

接闪器的形式有避雷针、避雷带和避雷。

避雷针的防雷基本原理是由于其端部电场强度最大，把雷云放电自然地吸引过来，并安全的把雷电导入地。

这样避雷针下面的一定空间内就可以避免被雷直击。

由于建筑物的屋脊屋角、屋檐山墙、烟囱和通风管道等最易受雷击，可以用技术条在这些易受雷击的地方装设接闪器，采用避雷带、避雷的保护形式。

以下是我在此次参观中拍摄的照片。

避雷针避雷带 3、电梯机组电梯是高层建筑不可缺少的垂直运输工具，它的基本结构通常有机房、井道、厅门、轿厢和轿厢操作箱等5部分组成，每个部分都包含了机械装置和电气系统的协同的工作内容。

篇二：供配电实习报告广东机电职业技术学院供配电实习报告（20XX-20XX学年第二学期）专业：电气自动化技术班级：电气1107班姓名：学号：指导教师：廖忠、朱卓诚时间：第8 周（20XX年4月22日——20XX年4月26日）实训室供配电开关柜实训一、实习动员与安排及查阅相关资料1. 熟悉供配电系统的各种相关规范。

电气电工工艺实习报告一、实习目的和意义本次电气电工工艺实习的主要目的是让我们将所学的理论知识与实际操作相结合，提高我们的实践能力和技术水平。

通过实习，我们可以更好地了解电气电工的基本工艺和操作流程，掌握电气设备的安装、调试和维护方法，培养我们的团队合作意识和解决问题的能力。

二、实习时间和地点实习时间：xxxx年xx月xx日至xxxx年xx月xx日实习地点：xxxx电气工程学院实验室三、实习内容和过程1. 实习前的准备在实习开始前，我们参加了实习动员大会，了解了实习的要求和注意事项。

然后，我们学习了电气电工的基本知识，包括电气元件的识别、电路原理、电气设备的安装和调试方法等。

2. 实习过程实习过程中，我们分为几个小组，每个小组都有一个指导老师。

我们按照实习计划，先后进行了以下几个方面的实践操作：（1）电气元件的识别和选用：我们学习了如何识别各种电气元件，如电阻、电容、电感、开关等，并掌握了如何根据电路需求选用合适的元件。

（2）电路连接：我们学习了如何根据电路图进行电路连接，掌握了焊接技术，并了解了如何检查电路连接的可靠性。

（3）电气设备的安装与调试：我们学习了如何安装电气设备，如何进行调试和故障排查，掌握了电气设备的基本维护方法。

（4）电气工程图纸的阅读与绘制：我们学习了如何阅读电气工程图纸，了解了电气工程图纸的常见符号和表示方法，并学会了如何绘制简单的电气工程图纸。

四、实习总结通过本次电气电工工艺实习，我们对电气电工的基本知识和工艺流程有了更深入的了解。

在实践操作中，我们不仅掌握了电气元件的识别和选用方法，还学会了电路连接、电气设备的安装与调试技巧。

此外，我们还培养了团队合作意识和解决问题的能力。

总之，本次实习让我们收获颇丰，对我们的专业学习和未来工作具有重要意义。

在今后的学习和工作中，我们将继续努力，不断提高自己的实践能力和技术水平，为我国电气工程事业做出贡献。

10kv配电线路实习报告10kv配电线路实习报告篇1为适应我局的改革发展、提高供电可靠性、节约投资建社，更好的搞好我局对用户的服务质量，局及工区领导于6月首批派我们3个人到省电力工业学校进行了配电线路带电作业培训。

带电作业指在不停电的高压电气设备上进行检修、测试的一种作业方法。

电气设备在长期运行中需要经常测试、检查和维修。

带电作业是避免检修停电，保证正常供电的有效措施。

从今年后的发展来看，带电作业也是保障可靠供电的一个重要的技术措施。

带电作业根据人体与带电体之间的关系可分为三类：地电位作业、中间电位作业和等电位作业。

地电位作业时，人体处于接地的杆塔或构架上，通过绝缘工具带电作业，因而又称绝缘工具法。

在不同电压等级电气设备上带电作业时，必须保持空气间隙的最小距离及绝缘工具的最小长度。

在确定安全距离及绝缘长度时，应考虑系统操作过电压及远方落雷时的雷电过电压。

中间电位作业系通过绝缘车等工具进入高压电场中某一区域，但还未直接接触高压带电体，是地电位与等电位作业的中间状况。

因此，地电位与等电位作业时的基本安全要求，在中间电位作业时均须考虑。

等电位作业时，人体直接接触高压带电部分。

处在高压电场中的人体，会有危险电流流过，危及人身安全，因而所有进入高电场的工作人员,都应穿全套合格的屏蔽服,包括衣裤、鞋袜、帽子和手套等。

全套屏蔽服的各部件之间，须保证电气连接良好，最远端之间的电阻不能大于20，使人体外表形成等电位体。

三种作业法人体与带电体的关系如下：在带电作业培中心这段时间，我们对地电位、中间电位、等电位作业法有了明确的了解，着重对地电位和中间电位作业法进行了理论学习及实操技能培训。

随着设备的更新和新工具的发明，大多数情况下，配电带电作业采用的是中间电位作业法，而这种作业法要求对绝缘斗臂车进行熟练的操作，这样才能保障作业人员在工作时的安全距离。

(目前，主要绝缘斗臂车有三兴、阿尔泰克和杭州爱知。

相比较下，爱知比较灵活。
