方向阀与控制回路

1.方向控制阀及换向回路方向控制阀按气流在阀内的作用方向，可分为单向型控制阀和换向型控制阀。

(1)单向型控制阀。

1)单向阀。

气动单向阀的工作原理与作用与液压单向阀相同。

在气动系统中，为防止储气罐中的压缩空气倒流回空气压缩机，在空气压缩机和储气罐之间就装有单向阀。

单向阀还可与其他的阀组合成单向节流阀、单向顺序阀等。

2)梭阀(或门阀)。

梭阀是两个单向阀反向串联的组合阀。

由于阀芯像织布梭子一样来回运动，因而称之为梭阀。

图3一25(a)为或门型梭阀的结构图。

其工作原理是当P1进气时，将阀芯推向右边，P2被关闭，于是气流从P1进人A腔，如图3-25(b)所示;反之，从P2进气时，将阀芯推向左边，于是气流从几进人P2腔，如图3-25(c)所示;当P1,P2同时进气时，哪端压力高，A就与哪端相通，另一端就自动关闭。

可见该阀两输人口中只要有一个输人，输出口就有输出，输人和输出呈现逻辑“或”的关系。

或门型梭阀在逻辑回路中和程序控制回路中被广泛采用，图3-26是梭阀在手动一自动回路中的应用。

通过梭阀的作用，使得电磁阀和手动阀均可单独操纵汽缸的动作。

气动调节阀：/3)双压阀(与门阀)图3-27是双压阀的工作原理图。

当P1进气时，将阀芯推向右端，A 无输出，如图3-27(a)所示;当P2进气时，将阀芯推向左端，A无输出，如图3一27(b)所示;只有当P1，P2同时进气时，A才有输出，如图3-27(c)所示;当P1和P2气体压力不等时，则气压低的通过A输出。

由此可见，该阀只有两输人口中同时进气时A才有输出，输人和输出呈现逻辑“与”的关系。

自力式压力调节阀:/双压阀的应用很广泛，如图3一28所以是在互锁回路中的应用。

只有工件的定位信号1和夹紧信号2同时存在时，双压阀才有输出，使换向阀换向，从而使钻孔缸进给。

4)快速排气阀。

用于使气动元件或装置快速排气的阀叫作快速排气阀，简称快排阀。

通常汽缸排气时，气体是从汽缸经过管路，由换向阀的排气口排出的。

方向控制回路的种类
方向控制回路是控制液压系统中执行元件的启动、停止及换向的回路。

方向控制回路有以下几种类型：
1. 简单换向回路：这种回路只需要控制一个执行元件的正反方向运动，通常使用一个二位四通电磁换向阀即可实现。

该回路结构简单，成本低，但控制精度不高。

2. 复杂换向回路：这种回路需要控制多个执行元件的正反方向运动，通常使用多个二位四通电磁换向阀或三位四通电磁换向阀来实现。

该回路控制精度较高，但结构复杂，成本较高。

3. 锁紧回路：这种回路用于在执行元件停止运动时，锁定执行元件的位置，防止其因外力而移动。

通常使用一个三位四通电磁换向阀和一个液控单向阀来实现。

该回路可以提高系统的安全性和可靠性。

4. 浮动回路：这种回路用于使执行元件在一定范围内自由运动，通常使用一个三位四通电磁换向阀和一个溢流阀来实现。

该回路可以减少系统的能耗和磨损。

5. 差动回路：这种回路用于实现执行元件的快速运动和慢速运动，通常使用一个三位四通电磁换向阀和一个差动液压缸来实现。

该回路可以提高系统的工作效率和控制精度。

总之，方向控制回路是液压系统中非常重要的组成部分，不同类型的回路适用于不同的工作场合和要求。

在实际应用中，需要根据具体情况选择合适的回路类型。

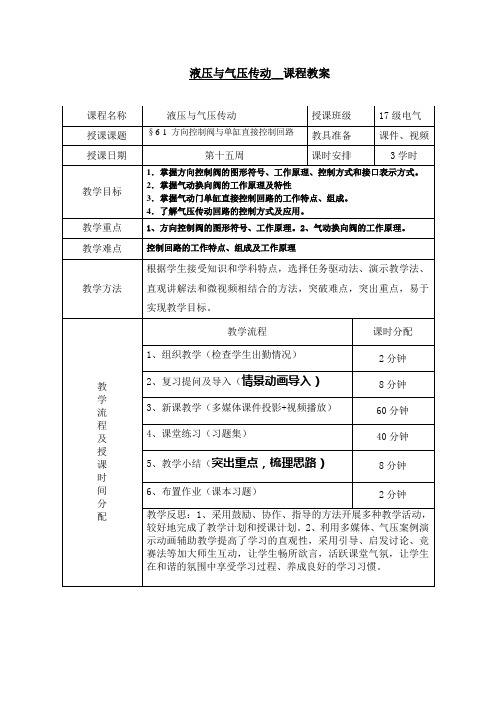

液压与气压传动__课程教案【教案正文】气动门的动作要求为：开启（多媒体动画播放）气动门的自动开启和关闭是气缸通过变化运动方向实现的，工作关键在于利用控制回路中气流运动方向的元件控制气压缸的运动方向。

动方向的呢？方向控制阀a)手动控制b)机械控制c)电动控制d)气压传动控制3/2阀的结构示意图3/2方向控制阀有进气口、工作口和排气口。

初始位置时，阀芯隔断进气口与工作口之间的通道，两口不相通。

此时，工作口与排气口相通，压缩空气可以通过排气口排入大气中。

当按下阀芯，这时进气口与工作口相通，压缩空气通过进气口进入从工作口输出，而排气口关闭。

2. 方向控制阀的控制方式和接口表示方式阀芯动作的控制方式和复位方式，是选择阀的重要依据之一。

（2）方向控制阀接口表示方法气压传动方向控制阀用数字或字母标出各个接口，并代表着不同的含义方向控制阀在用字母符号表示时，一般把Z表示左边控制口，而Y表示右边控制口。

实际使用中，常以数字符号表示的方式居多。

无气控信号有气控信号单气控3/2换向阀实物及工作原理单气控3/2换向阀处于常态（即气控信号口12没有压缩空气进入）时，在弹簧的作用下阀芯处于右端位置，使阀口2与3相通，阀口3排气，而阀口1封闭。

当有气控信号（即气控信号口12有压缩空气进入）时，在压缩空气的作用下，阀芯克服弹簧与3断开，阀口1与阀口2接通，阀口2有压缩气体输出。

双气控阀a)实物b)图形符号c)工作原理当控制阀口12有压缩空气输入，阀口1与阀口2、阀口4和阀口5分别连通，使得阀口2、阀口5有压缩空气输出。

当控制阀口12的压缩空气断开时，双气控阀仍保持原有的连通状态，即阀口2阀口5仍然有压缩空气输出。

这就是当前的位置被“记忆”了下来。

直到控制阀口14一、请回答下列问题1、气缸有哪些主要类型？其功用如何？（提问学生）2、与液压执行元件相比，气动执行元件有何特点？（学生作业）3、在选用单活塞杆气缸时主要考虑哪些参数？（教师引导，学生讨论）4、气动控制阀在气动系统中的功用是什么？有哪些类型？（学生作业）二、请判断下列说法的对错（正确画√，错误画×）（学生抢答）1．气动执行元件是将气体的压力能转换为机械能的装置。
