初中物理中考电功率易错题及答案

九年级物理电功率易错题（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．⑤小灯泡额定功率的表达式为：22221212•L I R P I R I R I I I ===-额额额额。

朵朵和同学们在做电学实验过程中：（1）朵朵和同学们经过讨论，依次完成了“探究电流与电压的关系”三次实验电路的设计，如图甲、乙、丙所示。

由图甲改进为图乙是为保证实验过程中_____这一因素不变；由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R 两端的电压_____（选填“改变”或“保持不变”）。

（2）请用笔画线代替导线，帮助朵朵按电路图丙将图丁中实物电路连接完整__________ 。

（3）朵朵连完电路，闭合开关后，发现两只电表的指针总在晃动。

请分析造成这一现象的原因：电路存在_____。

（4）在继续用图丁的实物电路探究“电流与电阻的关系”时，朵朵先将5Ω电阻接入电路，调节滑动变阻器，使电压表的示数为2V ，记下电流值；再将5Ω电阻换成10Ω电阻，她下一步操作是：将滑动变阻器的滑片向_____（选填“A”或“B”）端移动。

（5）朵朵和同学们完成上述探究活动后，想测量一只额定电压为2V 小灯泡的额定功率，但发现电压表被别的同学拿走了，于是她借助一个10Ω的电阻，设计了如图戊所示的电路，也测出了小灯泡的额定功率。

具体操作如下：①只闭合开关S 1、S 2，调节滑动变阻器，使电流表的示数为_____A 时，小灯泡恰好正常发光；②只闭合开关S 1、S 3，保持滑动变阻器滑片的位置不变，读出电流表示数为I 。

③P 灯=_____（用已知量和测量值表示，数值要求带单位）。

【答案】 电阻 改变 接触不良 B 0.2 2V （I ﹣0.2A ）【解析】（1）如图甲连接的是小灯泡，由于灯丝电阻随温度而变化，所以改进为图乙是为保证实验过程中电阻这一因素不变；研究电流与电压的关系应保证电阻不变，改变电阻两端的电压，所以由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R 两端的电压改变。

【物理】九年级物理电功率易错剖析及解析一、电功率选择题1．如图的电路，电源电压保持不变，R为定值电阻。

下列说法正确的是（）A. 开关闭合前，电压表和电流表均无示数B. 开关闭合后，滑片P向右移动的过程中，电压表的示数变小C. 开关闭合后，滑片P向右移动的过程中，R的功率变大D. 开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小【答案】 B【解析】【解答】解：（1）开关闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱通过变阻器与电源的正负极相连通，此时电压表测量电源电压，所以电压表有示数；A不符合题意；（2）开关闭合后，定值电阻R与滑动变阻器串联，电流表A测电路中的电流，电压表测定值电阻R两端的电压；滑片P向右移动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由I= 可知，电路中的电流变小；根据U=IR可知，定值电阻R两端的电压变小，即电压表的示数变小，B符合题意；定值电阻两端的电压减小，电路中电流减小了，根据P=UI知，R的功率变小，C不符合题意；由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变，D不符合题意。

故答案为：B【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律、串联电路的特点即可分别判断；根据定值电阻两端的电压和电路的电流的变化，根据P=UI判断出R功率的变化；电压表与电流表示数的比值为定值电阻的阻值.2．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时，小灯泡L正常发光D. 当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J【答案】D【解析】【解答】由电路图可知，闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压。

电功率易错题1、如图所示，当开关S闭合后滑动变阻器的滑片P向右移动过程中，电压表V的示数________，电流表的示数__________，电压表V________的示数，电灯的亮度_________1题2题3题2、在图所示的电路中，发现通过电流表的示数减少0.2 A时，电压表的示数从6V变为5V，则该定值电阻所消耗的电功率变化了 W 。

3、如图所示电路，电源电压不变，当开关S2闭合、S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2时，电流表示数为0.5A。

则下列说法中错误的是:A．电压表示数仍为9V ; B．R1的阻值为18Ω;C．R2的阻值为45Ω ; D．R2消耗的功率为6.75W.4、灯L l标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是:A．8V ; B．12V ; C．16V; D．20V.5、一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A。

小明想测定这个小灯泡的额定功率，实验室中有如下器材：电流表、电压表、开关各一个，三个规格分别为“10ΩlA”、“50ΩO 5A'’和“1kΩIA"的滑动变阻器，导线若干，电源(电压为12V)。

(1)小明设汁了如图10所示电路图，通过分析认为小明应选用规格为——的滑动变阻器。

(2)图Il已连接了部分电路。

请你根据图10所示电路图．用笔画线代替导线，将电路连接完整。

(3)小明正确选择了滑动变阻器，将图ll的电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于6V。

具体原因是(4)小明排除故障后，继续实验。

当电压表的示数为6V时．电流表的示数(如图12所示)为——A，小灯泡的额定功率是 W。

(5)不改变上面连好的电路，还可以完成的实验有：(写出一个即可)。

初三物理电功率测试卷有答案一、选择题（共18道总分36分）1、小明在实验考核时连接了如图所示电路，闭合开关后他看到灯泡L1发光，L2不发光，电压表有示数．关于电路中L1L2的连接方式和L2不发光的原因，以下判断正确的是（）A．Ll与L2串联，L2被短路B．L1与L2串联，L2的实际功率比额定功率小得多C．L1与L2并联，L2与灯座接触不良D．L1与L2并联，L2的灯丝断了2、如图所示电路，电源电压为6V且保持不变，定值电阻R 1为10Ω，滑动变阻器R2的规格为"20Ω 0.5A"，电压表量程为0～3V，电流表量程为0～0.6A，则（）A．电压表测量的是电阻R1两端的电压B．当变阻器R2的滑片P向左移动时，电压表的示数变小C．为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2～10ΩD．当变阻器R2接入电路中的阻值是8Ω时，通电1min电阻R1产生的热量是56.7J3、下列家用电器中，利用电流热效应工作的是A．电视机B．电风扇C．电冰箱D．电饭锅4、今年四月，美国《科学》杂志发表"新超导体将中国物理学家推到最前沿"的评述。

这表明，在新超导体研究领域，我国取得了令人瞩目的成就。

假如人们已研制出常温下的超导体，则可以用它制作（）A．家用保险丝B．白炽灯泡的灯丝C．电炉的电阻丝D．远距离输电导线5、灯L1标有"6V 3W"，灯L2没有标记，但测得它的电阻是6欧姆，现将灯L1和L 2串联在某电路中，灯L1和L2都能正常发光，则这个电路两端电压和L2的额定功率分别是A. 12V和1.5WB. 12V和3WC. 9V和1.5WD. 9V和3W6、如图甲所示，闭合开关S后，两相同电压表的指针偏转都如图乙所示，则L1和L2两灯的电阻之比为A．1：4 B。

4：1 C。

1：5 D、。

5：17、某同学做电学实验时，电路如右图所示，已知他所用的电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R为10Ω，S闭合后，在实验操作无误的情况下，正确的说法是()A.电流表的最大示数为0.6AB.滑动变阻器消耗的最小功率为0WC.电压表的最小示数为1VD.电阻R消耗的最大功率为1.8W8、如图所示，实验室内甲、乙两个相同的烧杯中装有等质量的水和煤油，用同一规格的电加热器同时加热一段时间（热量损失不计，且液体均未沸腾），则加热过程中甲乙两支温度计升高的温度之比为（C煤油＝2.1×103J/（kg/℃））（）A．1∶2 B．2∶1 C．1∶1 D．1∶49、分别标有"6V 6W"和"6V 3W"的甲、乙两只灯泡，经实验测得其I﹣U特性曲线如右图所示．现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是（）A．3W B．4W C．4.5W D．6W10、如图所示，闭合开关后，电流表A1，A2的示数比为1：4，则下列说法正确的是（）A．通过R1、R2的电流之比是1：4 B．R1、R2两端的电压之比是3：1C．R1、R2的阻值之比是1：3 D．R1、R2的电功率之比是1：311、标有"6V 3W"的小灯泡，通过它的电流与电压的关系如图所示，若把它与一只阻值为10Ω的电阻串联接在电压为8V的电路中，则整个电路消耗的功率为（）A．4W B．3.2WC．2.9W D．条件不足，无法计算12、有一块手机用的锂电池，上面标明电压为3.8V，容量为2150mA•h，则锂电池充满电后存储的电能为（）A．8170JB．8.17JC．490.2JD．29412J13、关于家庭电路中的电能表，下列说法正确的是()A.电能表的作用是测量用电器电功率的大小B.电能表的作用是测量用电器消耗电能的多少C.电能表转盘转速越快，用电器消耗电能越多D.电能表的测量值以kW为单位14、小张在研究小灯泡电阻的实验中连成了如图甲所示的电路，灯L标有"6V 3W"字样，电源电压保持不变。

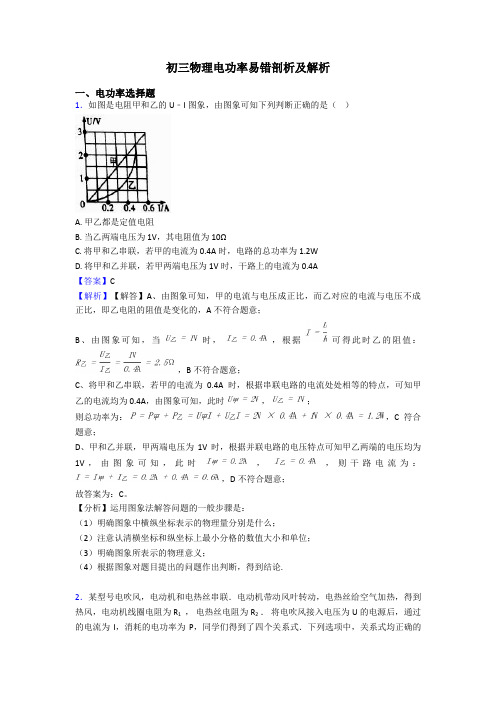

初三物理电功率易错剖析及解析一、电功率选择题1．如图是电阻甲和乙的U﹣I图象，由图象可知下列判断正确的是（）A. 甲乙都是定值电阻B. 当乙两端电压为1V，其电阻值为10ΩC. 将甲和乙串联，若甲的电流为0.4A时，电路的总功率为1.2WD. 将甲和乙并联，若甲两端电压为1V时，干路上的电流为0.4A【答案】C【解析】【解答】A、由图象可知，甲的电流与电压成正比，而乙对应的电流与电压不成正比，即乙电阻的阻值是变化的，A不符合题意；B、由图象可知，当时，，根据可得此时乙的阻值：，B不符合题意；C、将甲和乙串联，若甲的电流为0.4A时，根据串联电路的电流处处相等的特点，可知甲乙的电流均为0.4A，由图象可知，此时，；则总功率为：，C符合题意；D、甲和乙并联，甲两端电压为1V时，根据并联电路的电压特点可知甲乙两端的电压均为1V，由图象可知，此时，，则干路电流为：，D不符合题意；故答案为：C。

【分析】运用图象法解答问题的一般步骤是：（1）明确图象中横纵坐标表示的物理量分别是什么；（2）注意认清横坐标和纵坐标上最小分格的数值大小和单位；（3）明确图象所表示的物理意义；（4）根据图象对题目提出的问题作出判断，得到结论.2．某型号电吹风，电动机和电热丝串联．电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2．将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式．下列选项中，关系式均正确的是（）①UI＞P ②P=I2（R1+R2）③UI=P④P＞Ⅰ2（R1+R2）A. ①②B. ②③C. ①④D. ③④【答案】D【解析】【解答】解：电吹风消耗的电功率P是总功率，总功率的大小应该用P=UI来计算，所以总功率P=UI，故①错误，③正确；由题意知，该电吹风中电动机和电热丝串联，电路中电流为I，电吹风中发热的功率要用P热=I2R来计算，所以总的发热功率为P总热=I2（R1+R2），因为电吹风工作时将电能转化为机械能和内能，所以，吹风机的总功率要大于发热部分的功率，即P＞Ⅰ2（R1+R2），故②错误，④正确．故选：D．【分析】在计算电功率的公式中，总功率用P=IU来计算，发热的功率用P=I2R来计算，如果是计算纯电阻的功率，这两个公式的计算结果是一样的，但对于电动机等非纯电阻，第一个计算的是总功率，第二个只是计算发热的功率，这两个的计算结果是不一样的．3．将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A. 电冰箱产生的热量最多B. 电脑产生的热量最多C. 电热毯产生的热量最多D. 三者产生的热量一样多【答案】C【解析】【解答】∵接在家庭电路中，U=220V，∴三种用电器的实际功率：；又∵，用电器工作时间t相等，∴三种用电器消耗的电能相同；∵电冰箱与电风扇工作时，主要把电能转化为机械能，产生的热量很小，电热毯工作时电热丝产生热量，把电能全部转化为热量；∴产生热量最多的是电热毯。

九年级电功率易错题（Wgd 版含答案）一、初三物理电功率易错压轴题（难）1.小伟在做探究“电流与电阻的关系”实验时，准备了以下器材：电源（4.5V ）,左值电⑴小伟连接的电路如图甲所示，闭合开关后，发现 _______ （填“电流表”或“电压表”） 无示数，经仔细检査后发现电路中有一根导线连接错误•请在图中错误的那根导线上画"×" ＞并画岀正确的连线； _____ （2）解决问题后.小伟先将5Q 的左值电阻接入电路。

调节滑动变阻器的滑片在某位置时， 电流表的示数如图乙所示：将5Q 的电阻换成20Q 的电阻后，他应将滑动变阻器的滑丿f P向 _____ （填左”或“右”）端移动，使电压表的示数保持 _____ V 不变，再次读取电流 表的示数：（3）把20Q 的电阻接入电路时，小伟发现无论怎样调Yj 滑动变阻器都不能完成实验。

为了使 四个电阻单独接入电路都能完成实验，他应控制电压表的示数不低于 ________ VC 由实验得 出的结论是：当电压一定时， ______ ;⑷小伟将泄值电阻换成小灯泡L],测出了几组电流值和电压值。

并绘制了 LJ 的U 7图象 如图丙所示，该图象不是直线的原因是 __________ :（5）同组的小同学还想测量额泄电流为$的小灯泡1_2的额左功率，利用小伟用过的小灯泡 L 】和绘制的图象，设计了如图丁所示的电路（电源电压为U ）,测岀了小灯泡L2的额立功 率。

谙将她的实验步骤补充完整：① 闭合开关S.将开关S 。

接1、调节滑动变阻器的滑片P,使电流表的示数为 ________ ,此 时L2正常发光。

② 将开关SO 由1改接到2,滑动变阻器的滑片P _______ （填"移到最左端”“移到最右 端”或“保持不动”）此时电流表的示数为S 根拯b 的UJ 图象可知.当电流为/丄时， 对应的电压为Ui:,则滑动变阻器接入电路的阻值R= __________③ ____________________________ 小灯泡L2的额左功率P jt = （用U+. R 表示）电压表、滑动变阻器U20Ω1A^和开关各一个、导线若甲阻四个（5@ 10Ω. 200、25Ω）,电流表、AVc⅛JSoT右2 2.5电流与电阻成反(U - /×∕? )×∕【解析】【分析】【详解】(1)⑴原电路中，电压表与电阻短路了，只有电流表与变阻器连入电路中，故电压表没有示数。

九年级物理电功率易错题（Word版含答案）一、初三物理电功率易错压轴题（难）1．P额＝U0I额＝R0(I−I额)I额小明同学利用电流表和电阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路．（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的_____（“A”或“B”）端．（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，I1＝_____A；（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R＝5Ω；则步骤（2）中小灯泡的电阻R1＝_____Ω，测量小灯泡电阻的方法是_____（选填“控制变量法”或“等效替代法”）；（4）步骤（2）小灯泡的实际功率P1＝_____W；（5）若小灯泡的额定电流为I0＝2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是_____．A．P0＝2P1 B．P0＝3P1 C．P0＝4P1 D．P0＝5P1【答案】B 0.2 5 等效替代法 0.2 D【解析】【分析】（1）为了保护电路，闭合开关S2前，应将滑片P移到动变阻器的阻值最大处；（2）根据电流表选用的小量定分度值读数；（3）根据等效替代法求电阻大小；（4）根据P1＝I12R L求小灯泡的实际功率；（5）由于灯泡的阻值不是定值，会随温度的升高而变大，所以，根据P＝I2R分析额定功率P0的变化．【详解】（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的阻值最大处的B 端．（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，电流表选用小量程，分度值为0.02A，I1＝0.2A；（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R＝5Ω；则步骤（2）中小灯泡的电阻R1＝5Ω，测量小灯泡电阻的方法是等效替代法；（4）步骤（2）小灯泡的实际功率P1＝I12R L＝（0.2A）2×5Ω＝0.2W；2．点睛：本题考查的是测量灯的功率的实验，考查了电路连接、故障分析、电流表读数、功率计算及数据处理与误差分析．在探究“电流与电阻关系”的实验中，实验器材：两节新干电池，3个定值电阻（R1＝5Ω、R2＝10Ω、R3＝20Ω），规格为“15Ω 1A”的滑动变阻器、电压表、电流表、开关各一个，导线若干。

一、初中物理电功率的综合计算问题1．如图所示的电路中，电源电压12V 且保持不变，灯丝电阻不随温度变化，灯泡L 的额定功率为7.2W 。

当开关S 1、S 2都闭合时，通过灯泡的电流为I 1，灯泡正常发光；当开关S 1闭合S 2断开时，通过灯泡的电流为I 2，灯泡的功率是3.2W ，则下列计算结果不正确的是（ ）A ．灯泡电阻是20ΩB ．电阻R 的阻值是10ΩC ．当开关S 1闭合S 2断开时，电阻R 的的功率是1.6WD ．I 1:I 2=9:4【来源】2019年四川省成都市树德实验中学（西区)中考二模物理试题 【答案】D 【解析】 【分析】 【详解】A ．当开关S 1、S 2都闭合时，电路为灯泡的简单电路，灯泡正常工作，电源的电压U =12V ，电路中的电流I 1=P U额=7.2W12V=0.6A 灯泡的电阻R L =1U I =12V 0.6A=20Ω 故A 正确，不符合题意；B ．当开关S 1闭合S 2断开时，灯泡和电阻R 串联，电路中的电流I 2LP R 实 3.2W20Ω=0.4A 电路中的总电阻R 总=2U I =12V 0.4A=30ΩR 的阻值R =R 总−R L =30Ω−20Ω=10Ω故B 正确，不符合题意；C ．由B 知，当开关S 1闭合S 2断开时，通过电阻R 的电流为0.4A ，则电阻R 的功率P R =I 22R =(0.4A)2⨯10Ω=1.6W故C 正确，不符合题意； D ．由AB 知， I 1=0.6A ，I 2=0.4A ，则I 1:I 2=0.6A:0.4A=3:2故D 错误，符合题意。

故选D 。

2．如图是一个电加热器的工作原理图，其中1R 和2R 是阻值不变的发热电阻；已知加热器的额定电压为220V ，额定加热功率990W ，额定保温功率为110W 。

当电加热器正常工作时，下列说法正确的是（ ）A ．加热器的功率为110W 时，开关S 、1S 都闭合B ．开关S 闭合，1S 由断开到闭合，电路中电流变大，2R 的功率变大C ．电阻1R 与2R 的阻值之比为1∶8D ．若用电高峰期实际电压为200V ，加热器保温状态下的实际功率约为90.9W 【来源】2020年四川省成都市锦江区中考二诊物理试题 【答案】BD 【解析】 【分析】 【详解】A ．只闭合开关S ，两电阻串联，电阻较大，根据2U P R=知，在电压一定时，电功率较小，加热器处于保温状态，则此时加热器的功率为110W ，故A 错误；B ．开关S 闭合，S 1断开时，两电阻串联，S 1闭合时，电阻R 1被短路，只有电阻R 2工作，电阻减小，根据U I R=知，电路的电流增大，R 2的电阻不变，根据22P I R =知R 2的功率变大，故B 正确； C ．因为22U P R =加热、212U P R R =+保温，且P 加热=990W 、P 保温=110W ，所以 22212::990W :110W U U P P R R R ==+加热保温即12291R R R += 所以1281R R = 故C 错误；D ．只闭合开关S ，加热器处于保温状态，两电阻串联，保温功率为110W ，则2212(220V)=440Ω110WU P R R +==额保温当实际电压为200V 时，实际功率约为2122(200V)=90.9W 440ΩU R R P =≈+额实故 D 正确； 故选BD 。

九年级物理全册第十八章电功率易错题集锦单选题1、如图所示的电路中，电源两端电压保持不变。

只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1示数为1.2A，再将滑片移至最右端，电压表V2示数变化了4V，电流表A1示数变化了0.8A；只闭合开关S1、S2时，电路消耗的功率为P；只闭合开关S1、S3时，电路消耗的功率为P’。

已知P∶P’=1∶2，若将开关S1、S2和S3都闭合，则下列说法正确的是（）A．R1、R3的阻值分别为2.5Ω、5ΩB．电压表V1示数始终为18VC．电流表A2最小示数为0.6AD．电路消耗的最小功率为108W答案：DA．由图知，只闭合开关S1时，R1，R2和R3串联，滑片移至最左端，R2的阻值为零，根据欧姆定律可知UR1+R3=1.2A将滑片移至最右端时，变阻器的阻值最大，电路中的电流减小，由欧姆定律可知UR1+R2+R3=1.2A−0.8A电压表V2测量R3两端的电压，由题意可知R3=ΔUΔI=4V0.8A=5Ω只闭合开关S1和S2时，电路中只有R1，则P=U2 R1只闭合开关S1和S3时，电路中只有R3，则P′=U2 R3由题意可知P:P′=U2R1:U2R3=1:2解得R1=2R3=2×5Ω=10Ω故A错误；B．开关S1、S2和S3都闭合，电压表V1并联在电流表A2的两端，由于电流表内阻非常小，根据欧姆定律分析，此时电压表V1示数几乎为零，，故B错误；C．只闭合开关S1时，电源电压U=I(R1+R3)=1.2A×(10Ω+5Ω)=18V只闭合开关S1，将滑片移至最右端时，R2的阻值R2=U1.2A−0.8A−R1−R3=18V0.4A−10Ω−5Ω=30Ω开关S1、S2和S3都闭合，R1和R2并联，电流表A2测量R1和R2的总电流，当R2阻值最大时，其电流值最小，可知最小示数为I m in=UR1+UR2=18V10Ω+18V30Ω=2.4A故C错误；D．当变阻器的阻值最大时，电路中的电功率最小，即P min=U2R1+U2R2+U2R3=(18V)210Ω+(18V)230Ω+(18V)25Ω=108W故D正确。

（物理）初三物理电功率易错剖析及解析一、电功率选择题1．如图所示的电路中，电源电压保持不变．闭合开关S，移动滑片，使电压表V1示数与电压表V2示数之比为2：1，此时R2的功率为P1；再次移动滑片，使电压表V1示数与电压表V2示数之比为1：2，此时R2的功率为P2，则P1：P2为（）A. 1：4B. 1：2C. 1：1D. 4：1【答案】C【解析】【解答】解：在第1种情况下，R2两端的电压U21= U= ，R1两端的电压为U11=U﹣ = ；在第2种情况下，R2两端的电压U22= U= ，R1的电压为U12=U﹣= ，根据电阻不变时，通过的电流与电压成正比，所以，两种情况下通过R1的电流之比 = = ，即两种情况下通过R2的电流之比；= = × = ．故选C．【分析】首先求出两种情况下R2的电压之比，根据串联电路电压的特点，求出R1的电压之比，即可求出通过定值电阻R1的电流之比，即通过R2的电流之比，根据P=UI可求两种情况下R2的电功率之比．2．如图所示的电路，当开关闭合后，灯L1比L2亮．以下说法正确的是（）A. 通过L1的电流大于通过L2的电流B. L1两端电压大于L2两端电压C. L1的电阻小于L2的电阻D. L1的电功率等于L2的电功率【答案】B【解析】【解答】解：（1）灯L1、L2串联在同一电路里，因串联电路中的电流处处相等，所以经过它们的电流都是相等的，故A错误；（2）灯的亮度取决于灯的实际功率，灯L1比L2亮，则L1的实际电功率大于L2的实际电功率，由P=I2R可知，L1的电阻大于L2的电阻，由I=可知，L1两端电压大于L2两端电压．故CD 错误；B正确．故选B．【分析】（1）串联电路中，电流处处相等；（2）灯的亮度取决于灯的实际功率，根据欧姆定律可判出电阻关系．3．如图所示，电源电压U保持不变。

当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最右端时，电路的总功率为P1，再将滑片滑至最左端，有一只电表的示数变为原来的1/5；当开关S1和S3闭合、S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率增大了0.05W，且滑片在中点时，电压表V1的示数为U1；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的总功率为P2，两只电流表示数相差0.3A．已知P1：P2=2：15，下列结论正确的是（）A. P2=5.4WB. U=12VC. U1=6VD. R2=20Ω【答案】A【解析】【解答】解：（1）S2闭合、S1和S3断开，滑片在最右端时，R2、R3串联，V1测R2电压，V2测R2、R3总电压，即电源电压，等效电路如图1所示；滑片滑至最左端时，V1V2都测R2两端电压，等效电路如图2所示：由题意结合图可知，电表V2的示数将发生变化，且U R2＝ U，则R3两端的电压U R3＝ U，所以，根据串联电路的分压规律可得：，即R3＝4R2﹣﹣①；（2）当开关S1和S3闭合、S2断开，滑片位于最右端时R1、R3串联V1测R1电压，V2测总电压，等效电路如图3所示；滑片位于中点时，等效电路如图4所示；当所有开关闭合，滑片在最左端时，R3短路，R、1R2并联，A2测干路电流，A1测R2所在支路的电流，等效电路图如图5所示：由题意知图1中，电路的总功率：P1＝，图5中总功率：P2＝ + ，可得：15P1＝2P2，即15× ＝2×（ + ），解得：R1＝2R2﹣﹣②由题意知图5中两只电流表示数相差0.3A，根据并联电路电流规律，可得图5中，通过R1的电流：I5＝I﹣I4＝0.3A，则＝0.3A，即＝0.6A﹣﹣﹣③,图3中，电路中的电流：I2＝× ×0.6A＝0.1A，图4中，电路中的电流：I3＝× ×0.6A＝0.15A，因图4和图3相比较R3的功率增大了0.05W，所以，由P＝I2R可得：P3′﹣P3＝I32× R3﹣I22R3＝（0.15A）2× R3﹣（0.1A）2×R3＝0.05W，解得：R3＝40Ω，代入①②③两式可得：R1＝20Ω，R2＝10Ω，U＝6V，BD不符合题意；图4中，U1＝I3R1＝0.15A×20Ω＝3V，C不符合题意；图5中，P2＝+ + ＝5.4W，A符合题意。
