变频器电路常用IC引脚功能图文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.变频器电路常用IC引脚功能图说明：从应用的维修的角度，掌握一些IC器件的引脚功能，便于测量部分引脚的电压（电平）状态，判断IC是否处于正常工作状态就够了。
IC内部，具体是个什么电路，是来不及也无须去管它的。
比如单片机电路，重点检测供电、复位、晶振、控制信号、输入信号几个端子的电压（电平）状态，就可以了。
对于数字（包括光耦合器）电路，一般情况下，知道器件引脚功能，便可根据输入、输出端的逻辑关系，测量判断IC的好坏了。
而模拟电路，在变频器电路中，一半是用于处理开关量信号的，如电压比较器等，检测判断上，同数字电路是一样方便的。
部分处理模拟信号的模拟电路，可据动、静态电压的明显变化，测其好坏，也不是太难的事。
因而，只要知晓两点，1：IC是个什么类型的芯片，数字或模拟电路？2：引脚功能，该脚为输入、输出或供电脚？便能实施测量了。
将变频器常用IC引脚功能图，集中附录于后，就不必花费大量时间再去查阅相关的手册了。
一、CPU(微控制器)芯片及外围IC电路引脚功能图：1、CPU芯片-MB90F562B 贴片封装64引脚，应用广泛：2、CPU芯片-S87C196MH贴片封装80引脚，应用广泛：3、CPU芯片-MN18992MDY-6 塑封双列直插，64引脚，用于松下早期DV551、DV561机型：4、CPU芯片-HD37F 贴片封装80引脚，应用广泛：5、存储器引脚功能图：93C56 24C04A 93C666、RS485通讯模块引脚功能图：ADM485 SN75179B二、常用运算放大器引脚功能图：LF347四运放电路 LM324四运放电路 LM339四运放（开路集电极输出）LF353 双运放电路 LM393 双运放（开路集电极输出） TL072四运放电路运算放大器多用于电流、电压检测电路，用于处理模拟信号和将模拟信号转换为开关量信号——报警、停机保护信号。
P0口有三个功能：1、外部扩展存储器时，当数据总线。
2、外部扩展存储器时，当地址总线。
3、不扩展时，可做一般的i/o使用，但内部没有上拉电阻，做为输入输出时应在外部接上上拉电阻。
P1口只做I/0口使用，其内部有上拉电阻。
P2口有两个功能：1、扩展外部存储器时，当作地址总线使用。
2、做一般I/O口使用时，其内部有上拉电阻。
P3口也有两个功能：1、除了作为I/O使用外（其内部有上拉电阻），还有一些特殊功能，由特殊寄存器来设置。
2、有内部EPROM的单片机芯片，为写入程序需提供专门的编程脉冲和编程电源，这些信号也是由信号引脚的形式提供的。
RST/VPD：1、复位，当在此引脚加上两个机器周期的高电平时，面实现复位操作。
2、备用电源，当外接电源下降到下限值时，备用电源就会经第二功能的方式由些引脚引入，以保护内部RAM中的信息不会丢失。
ALE/PROG地址锁存控制信号：在系统扩展时，ALE用于控制把P0口的输出低8位地址送锁存器锁存起来，以实现低位地址的数据的隔离。
例如，ALE与74LS373锁存器的G相连接，当CPU对外部进行存取时，用以锁住地址的低位地址，即P0口输出，ALE有可能是高电平也有可能是低电平，当ALE是高电平时，允许地址锁存信号，当请问外部存储器时，ALE负跳变，将P0口上低8位地址信号送入锁存器，当ALE是低电平时，P0口上的内容和锁存器输出一致。
在没有访问外部存储器期间，ALE以1/6振荡周期频率输出，当访问外部存储器以1/12振荡周期输出，从这里我们可以看到，当系统没有进行扩展时ALE会以1/6振荡周期的固定频率输出，因此可以做为外部时钟，或者外部定时脉冲使用。
PROG为编程脉冲的输入端：单片机内部有一个4K或8K的程序存储器ROM。
R OM的作用是用来存放用户需要运行的程序，而PROG就是将这些程序写到ROM中的脉冲输入端。
PSEN外部程序存储器读选通信号：在读外部ROM时PSEN低电平有效，以实现外部ROM单元的读操作，内部ROM读取时，PSEN不动作，外部ROM读取时，在每个机器周期会动作两次。
常用IC脚位图与说明
一、MBI5026脚位图与说明
脚说明
注：同类芯片有MBI5027、MBI5024；TB62726；88161；DM133A；16126；ZQ9726等，脚位相同，功能相同，
主要用于户外显示屏。
与74HC245配套使用。
二、74HC595脚位图与说明
注：主要用途是控制列信号。
多于户内点阵单元板，与4953、74HC138，74HC245配套使用。
三、74HC138脚位图说明：
1、A0～A2为地址线输入脚（来源74HC245）。
2、E1～E3为根据电路设计需要决定本身无实际意义。
3、GND 与VCC 为电源脚。
4、Y0～Y8为行信号控制输出到IC4953。
注：同类芯片有74HC139，功能同等，用于行信号控制，多用于户内点阵单元板。
与4953，74HC595，
74HC245配套使用。
四、74HC245脚位图：
说明：1、DIR （VDD）、GND、VCC为直流电源脚（注意区分
正负极）。
2、OE为接地端。
3、A0～A7为信号输入脚.
4、B0～B7为信号输出脚（A0输入对应B0输出，依此类推）。
注：同类IC有74HC244，但脚位不同。
功能同等，
都是用于信号放大。
任何产品都必须使用。
五、4953脚位图
说明：1、S1～S2为行信号输入（来源74HC138）。
2、G1～G2为接电源脚。
3、D1、D2为输出脚。
注：同类产品有4801、4803等。
用于对行信号控制。

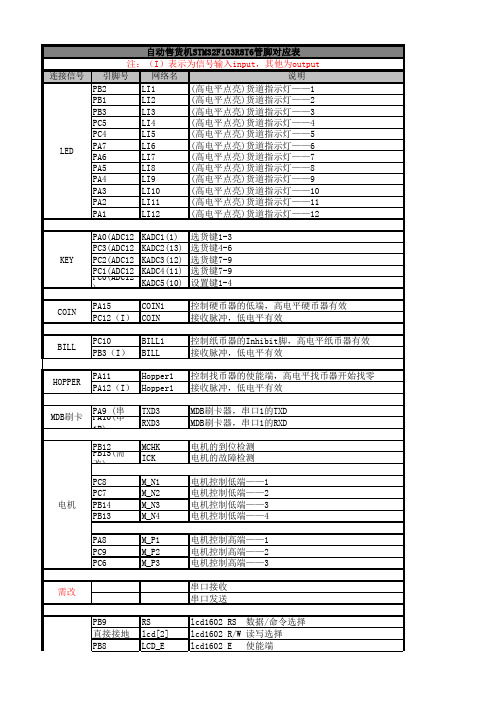

单片机脚位定义单片机是一种集成电路，由微型计算机、存储器和输入输出接口等功能模块组成。
它常用于电子设备中，能够完成控制和处理各种数据的任务。
在单片机的设计和应用中，了解各个脚位的定义及其功能十分重要。
1. 供电脚位：供电脚位为单片机提供电源电压，保证其正常运行。
一般情况下，单片机需要3.3V或5V的电源。
供电脚位通常称为VCC（或VDD）和GND，分别用于连接电源正极和负极。
2. 输入输出脚位：输入输出脚位用于与外部设备进行数据交换。
单片机可以通过这些脚位接收外部信号，并发送处理后的数据。
这些脚位通常被标记为I/O，用于连接按钮、开关、传感器等外围设备。
3. 模拟输入脚位：模拟输入脚位可以接收模拟信号，常用于测量温度、压力、光线等物理量。
这些脚位通常被标记为ADC（模数转换器）或AIN（模拟输入）。
4. 时钟源脚位：时钟源脚位用于提供单片机内部的时钟信号，控制其运行速度。
根据不同的单片机型号，时钟源脚位可以是晶振输入脚位（XTAL）或者外部时钟输入脚位（CLKIN）。
5. 复位脚位：复位脚位用于重启或初始化单片机。
当复位脚位被置高电平时，单片机将重新启动并执行初始化操作。
一般来说，复位脚位被标记为RESET或RST。
6. 中断脚位：中断脚位用于连接外部中断源，如按钮按下、定时器溢出等。
当中断源发生时，单片机可以立即执行中断服务程序，处理相关事件。
不同型号的单片机，其中断脚位的标记可能有所不同。
7. 程序存储器脚位：程序存储器脚位用于连接单片机的存储器芯片，存储程序指令。
这些脚位通常称为ROM或Flash，用于存储程序的读取。
8. 数据存储器脚位：数据存储器脚位用于连接单片机的存储器芯片，用于存储数据。
这些脚位通常称为RAM，用于临时存储运行时的数据。
除了上述常见的脚位定义，不同型号的单片机还可能存在其他功能脚位，如串口通信脚位（UART）、定时器脚位、PWM输出脚位等。
在实际应用中，根据需要选择合适的脚位并正确连接，以满足特定的功能要求。

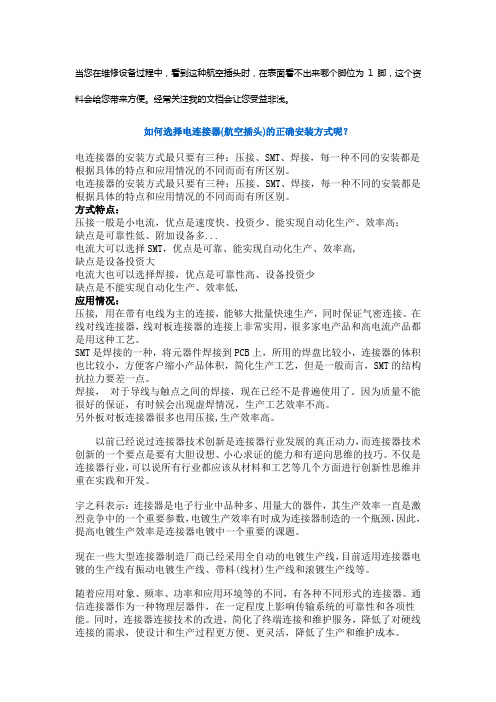

当您在维修设备过程中，看到这种航空插头时，在表面看不出来哪个脚位为1脚，这个资料会给您带来方便。
经常关注我的文档会让您受益非浅。
如何选择电连接器(航空插头)的正确安装方式呢？电连接器的安装方式最只要有三种：压接、SMT、焊接，每一种不同的安装都是根据具体的特点和应用情况的不同而而有所区别。
电连接器的安装方式最只要有三种：压接、SMT、焊接，每一种不同的安装都是根据具体的特点和应用情况的不同而而有所区别。
方式特点：压接一般是小电流，优点是速度快、投资少、能实现自动化生产、效率高；缺点是可靠性低、附加设备多...电流大可以选择SMT，优点是可靠、能实现自动化生产、效率高,缺点是设备投资大电流大也可以选择焊接，优点是可靠性高、设备投资少缺点是不能实现自动化生产、效率低,应用情况：压接, 用在带有电线为主的连接，能够大批量快速生产，同时保证气密连接。
在线对线连接器，线对板连接器的连接上非常实用，很多家电产品和高电流产品都是用这种工艺。
SMT是焊接的一种，将元器件焊接到PCB上，所用的焊盘比较小，连接器的体积也比较小，方便客户缩小产品体积，简化生产工艺，但是一般而言，SMT的结构抗拉力要差一点。
焊接，对于导线与触点之间的焊接，现在已经不是普遍使用了。
因为质量不能很好的保证，有时候会出现虚焊情况，生产工艺效率不高。
另外板对板连接器很多也用压接,生产效率高。
以前已经说过连接器技术创新是连接器行业发展的真正动力，而连接器技术创新的一个要点是要有大胆设想、小心求证的能力和有逆向思维的技巧。
不仅是连接器行业，可以说所有行业都应该从材料和工艺等几个方面进行创新性思维并重在实践和开发。
宇之科表示：连接器是电子行业中品种多、用量大的器件，其生产效率一直是激烈竞争中的一个重要参数，电镀生产效率有时成为连接器制造的一个瓶颈，因此，提高电镀生产效率是连接器电镀中一个重要的课题。
现在一些大型连接器制造厂商已经采用全自动的电镀生产线，目前适用连接器电镀的生产线有振动电镀生产线、带料(线材)生产线和滚镀生产线等。
下面按其引脚功能分为四部分叙述这40条引脚的功能。
1、主电源引脚VCC和VSSVCC——（40脚）接+5V电压；VSS——（20脚）接地。
2、外接晶体引脚XTAL1和XTAL2XTAL1（19脚）接外部晶体的一个引脚。
在单片机部，它是一个反相放大器的输入端，这个放大器构成了片振荡器。
当采用外部振荡器时，对HMOS单片机，此引脚应接地；对CHMOS 单片机，此引脚作为驱动端。
XTAL2（18脚）接外晶体的另一端。
在单片机部，接至上述振荡器的反相放大器的输出端。
采用外部振荡器时，对HMOS单片机，该引脚接外部振荡器的信号，即把外部振荡器的信号直接接到部时钟发生器的输入端；对XHMOS，此引脚应悬浮。
3、控制或与其它电源复用引脚RST/VPD、ALE/PROG、PSEN和EA/VPP①RST/VPD（9脚）当振荡器运行时，在此脚上出现两个机器周期的高电平将使单片机复位。
推荐在此引脚与VSS引脚之间连接一个约8.2k的下拉电阻，与VCC引脚之间连接一个约10μF的电容，以保证可靠地复位。
VCC掉电期间，此引脚可接上备用电源，以保证部RAM的数据不丢失。
当VCC主电源下掉到低于规定的电平，而VPD在其规定的电压围（5±0.5V），VPD就向部RAM提供备用电源。
②ALE/PROG（30脚）：当访问外部存贮器时，ALE（允许地址锁存）的输出用于锁存地址的低位字节。
即使不访问外部存储器，ALE端仍以不变的频率周期性地出现正脉冲信号，此频率为振荡器频率的1/6。
因此，它可用作对外输出的时钟，或用于定时目的。
然而要注意的是，每当访问外部数据存储器时，将跳过一个ALE脉冲。
ALE端可以驱动（吸收或输出电流）8个LS型的TTL输入电路。
对于EPROM单片机（如8751），在EPROM编程期间，此引脚用于输入编程脉冲（PROG）。
③PSEN（29脚）：此脚的输出是外部程序存储器的读选通信号。
在从外部程序存储器取指令（或常数）期间，每个机器周期两次PSEN有效。
蓝牙键盘接口说明
一．PCB原理图
输入脚：
31脚模式切换（高电平进入命令模式设置参数，平时为低电平）；
2脚清除匹配信息（持续5秒高电平清除，平时为低电平）；
30脚节能控制（置高电平后延时10ms以上发送数据，平时置低电平保持低功耗）输出脚：
33脚为Num Lock 指示（按下输出高电平）
32脚为Caps Lock指示（按下输出高电平）
5脚为Scroll Lock指示（按下输出高电平）
参数设置AT 指令
AT+BAUD?\r 查询波特率
AT+BAUD=115200\r 设置波特率
AT+NAME?\r 查询本地名称
AT+NAME=xxxxxxxx\r （小于20字节） 设置本地名称
AT+VERSION?\r 查询版本号
AT+DFU\r 进入升级模式
二．时序图
1． 外部处理器置30脚高电平。
2． 置30脚PIO5高电平后至少延时10ms 后，外部处理器开始发送UART 数据。
3． 外部处理器发送完数据后延时10ms ，置30脚低电平。
注：没有数据发送时，一定要将PIO5置低电平，否则会增加蓝牙模组的功耗，从而缩短电池使用寿命。
三．数据包格式 BYTE1
BYTE2
BYTE3
BYTE4
BYTE5
BYTE6
BYTE7
BYTE8
BYTE9
BYTE10
BYTE11
BYTE12。
《单片机引脚图》单片机引脚图40个引脚按引脚功能大致可分为4个种类：电源、时钟、控制和I/O引脚。
⒈电源：⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；注：用万用表测试单片机引脚电压一般为0v或者5v，这是标准的TTL电平。
但有时候在单片机程序正在工作时候测试结果并不是这个值而是介于0v-5v之间，其实这是万用表的响应速度没这么快而已，在某一个瞬间单片机引脚电压仍保持在0v或者5v。
⒉时钟：XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊控制线：控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。
⑵ PSEN：外ROM读选通信号。
⑶ RST/VPD：复位/备用电源。
① RST（Reset）功能：复位信号输入端。
② VPD功能：在Vcc掉电情况下，接备用电源。
⑷ EA/Vpp：内外ROM选择/片内EPROM编程电源。
① EA功能：内外ROM选择端。
② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。
⒋ I/O线80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。
P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）5. P3口第二功能P30 RXD 串行输入口P31 TXD 串行输出口P32 INT0 外部中断0（低电平有效）P33 INT1 外部中断1（低电平有效）P34 T0 定时计数器0 P35 T1 定时计数器1P36 WR 外部数据存储器写选通（低电平有效）P37 RD 外部数据存储器读选通（低电平有效）单片机指令功能一览表一、传送操作助记符代码说明MOV A,Rn E8~EF 寄存器AMOV A,direct E5 direct 直接字节送AMOV A,@Ri ER~E7 间接RAM送AMOV A,#data 74 data 立即数送AMOV Rn,A F8~FF A送寄存器MOV Rn,direct A8~AF direct 直接字节送寄存器MOV Rn,#data 78~7F data 立即数送寄存器MOV direct,A F5 direct A送直接字节MOV direct,Rn 88~8F direct 寄存器送直接字节MOV direct1,direct2 85 direct1 direct2 直接字节送直接字节MOV direct,@Ro 86~87 间接RAM送直接字节MOV direct,#data 75 direct data 立即数送直接字节MOV @Ri,A F6~F7 A送间接RAMMOV @Ri,direct 76~77 direct 直接字节送间接RAMMOV @Ri,#data 76~77 data 立即数送间接RAMMOV DPTR,#data16 90 data 15~8 16位常数送数据指针data7~0MOVC A,@A+DPTR 93 由（（A)+(DPTR)）寻址的程序存贮器字节选A MOVC A,@A+PC 83 由（（A)+(PC））；寻址的程序存贮器字节送A MOVX A,@Ri E2~E3 送外部数据（8位地址）送AMOVX A,@DPTR E0 送外部数据（16位地址）送AMOVX @Ri,A F2~F3 A送外部数据（8位地址）MOVX @DPTR,A F0 A送外部数据（16位地址）PUSH direct C0 direct 直接字节进栈，SP加1POP direct D0 direct 直接字节退栈，SP减1XCH A,Rn C8~CF 交换A和寄存器XCH A,direct C5 direct 交换A和直接字节XCH A,@Ri C6~C7 交换A和间接RAMXCH A,@Ri D6~D7 交换A和间接RAM的低位SWAP A C4二、算术操作（A的二个半字节交换）ADD A,Rn 28~2F 寄存器加到AADD A,direct 25 direct 直接字节加到AADD A,@Ri 26~27 间接RAM加到AADD A,#data 24data 立即数加到AADD A,Rn 38~3F 寄存器和进位位加到AADD A,direct 35direct 直接字节和进位位加到A ADD A,@Ri 36~37 间接字节和进位位加到AADD A,data 34 data 立即数和进位位加到AADD A,Rn 98~9F A减去寄存器和进位位ADD A,direct 95 direct A减去直接字节和进位位ADD A,@Ri 36~37 间接RAM和进位位加到A ADD A,data 34 data 立即数和进位位加到ASUBB A,Rn 98~9F A减去寄存器和进位位SUBB A,direct 95 direct A减去直接字节和进位位SUBB A,@Ri 96~97 A减去间接RAM和进位位SUBB A,#data 94 data A减去立即数和进位位INC A 04 A加1INC Rn 08~0F 寄存器加1INC direct 05 direct 直接字节加1INC @Ri 06~07 间接RAM加1DEC A 14 A减1DEC Rn 18~1F 寄存器减1DEC direct 15 direct 直接字节减1DEC @Ri 16~17 间接RAM减1INC DPTR A3 数据指针加1MUL AB A4 A乘以BDIV AB 84 A除以BDA A D4 A的十进制加法调整三、逻辑操作ANL A,Rn 58~5F 寄存器“与”到AANL A,direct 55 direct 直接字节“与”到AANL A,@Ri 56~57 间接RAm“与”到AANL A,#data 54 data 立即数“与”到AANL direct A 52 direct A“与”到直接字节ANL direct,#data 53 direct data 立即数“与”到直接字节ORL A,Rn 48~4F 寄存器“或”到AORL A,direct 45 direct 直接字节“或”到AORL A,@Ri 46~47 间接R AM“或”到AORL A,#data 44 data 立即数“或”到AORL direct,A 42 direct A“或”到直接字节ORL direct,#data 43 direct data 立即数“或”到直接字节XRL A,Rn 68~6F 寄存器“异或”到AXRL A,direct 65 direct 直接字节“异或”到AXRL A,@Ri 66~67 间接RAM“异或”到AXRL A,#data 64 data 立即数“异或”到AX RL direct A 62 direct A“异或”到直接字节XRL direct,#data 63 direct data 立即数“异或”到直接字节CLR A E4 清零CPL A F4 A取反RL A 23 A左环移RLC A 33 A通过进位左环移RR A 03 A右环移RRC A 13 A通过进位右环移四、控制程序转移ACALL addr 11 *1 addr(a7~a0) 绝对子程序调用LCALL addr 16 12 addr(15~8) 长子程序调用addr(7~0)RET 22 子程序调用返回RETI addr 11 32 中断调用返回AJMP addr 11 △1 addr(a7~a6) 绝对转移LJMP addr 16 02addr(15~8) 长转移addr(7~0)SJMP rel 80 rel 短转移，相对转移JMP @A+DPTR 73 相对于DPTR间接转移JZ rel 60 rel A为零转移JNZ rel 70 rel A为零转移CJNE A,direct,rel B5 direct rel 直接字节与A比较，不等则转移CJNE A,#data,rel B4 data rel 立即数与A比较，不等则转移CJNE A,Rn,#data,rel B8~BF data rel 立即数与寄存器比较，不等则转移CJNE @Ri,#data,rel B6~B7 data rel 立即数与间接RAM比较，不等则转移DJNZ Rn,rel D8~DF rel 寄存器减1，不为零则转移DJNZ direct,rel B5 direct rel 直接字节减1，不为零则转移NOP 00 空操作*=a10a9a8l△=a10a9a80五、布尔变量操作CLR C C3 清零进位CLR bit C2 清零直接位SETB C D3 置位进位SETB bit D2 置位直接位CPL C B3 进位取反CPL bit B2 直接位取反ANL C,bit 82 dit 直接数“与”到进位ANL C,/bit B0 直接位的反“与”到进位ORL C,bit 72 bit 直接位“或”到进位ORL C,/bit A0 bit 直接位的反“或”到进位MOV C,bit A2 bit 直接位送进位MOV bit,C 92 bit 进位送直接位JC rel 40 rel 进位位为1转移JNC rel 50 rel 进位位为0转移JB bit,rel 20 bit rel 直接位为1相对转移JNB bit,rel 30 bit rel 直接位为0相对转移JBC bit,rel 10 bit rel 直接位为1相对转移，然后清零该位。
