室内给水管道安装工艺尺度11范围本工艺尺度适用于民用和一般工业建筑的给水管道〔包罗给水铸铁管和镀锌碳素钢管的冷热水管〕安装工程。
22施工筹办2.1 材料要求2.1.1 铸铁给水管及管件的规格应符合设计压力要求，管壁薄厚均匀，表里光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的表里径及管件应造型端方，管表里外表的防腐涂层应整洁均匀，附着安稳。
管材及管件均应有出厂合格证。
2.1.2 镀锌碳素钢管及管件的规格种类应符合设计要求，管壁表里镀锌均匀，无锈蚀、无飞刺。
管件无偏扣、乱扣，丝扣不全或角度不准等现象。
管材及管件均应有出厂合格证。
2.1.3 水表的规格应符合设计要求及自来水公司确认，热水系统选用符合温度要求的热水表。
表壳锻造端方，无砂眼、裂纹，表玻璃盖无损坏，沿封完整，有出厂合格证。
2.1.4 阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。
阀体锻造端方，外表光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。
2.2主要机具：2.2.1 机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵等。
2.2.2 东西：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。
2.2.3其它：程度尺、线坠、钢卷尺、小线、压力表等。
2.3 作业条件：2.3.1 地下管道铺设必需在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
2.3.2 暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。
2.3.3 明装托、吊干管安装必需在安装层的布局顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装安稳，位置正确。
2.3.4 立管安装应在主体布局完成后进行。
高层建筑在主体布局达到安装条件后，适当插入进行。
每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物去除干净，并有防坠落办法。
室内给水系统管道安装施工方案本章适用于工作压力不大于1.0Mpa的室内给水系统管道安装,以及工作压力不大于1.0Mpa,热水温度不超过75℃的室内热水系统管道安装工程.一、材料要求(一) 给水铸铁管及管件的规格应符合设计压力要求,管壁薄厚均匀,内外光滑整洁,不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩、管内外表面的防腐涂层应整洁均匀,附着牢固.管材及管件均应有出厂合格证.(二) 镀锌碳素钢管及管件的规格种类应符合设计要求,管壁内外镀锌均匀,无锈蚀、无飞刺.管件无偏扣、乱扣,丝扣不全或角度不准等现象.管材及管件均应有出厂合格证.(三) PP-R、PB、PE、PVC、铝塑复合管及内衬为塑料层的其他符合复合管材及管件,用于生活饮用水系统时,其产品必须经卫生检验部门检验合格,具备检验报告和认证文件,具备生产厂家质检合格证明,并应有明显标识,标明生产厂家名称、规格,其包装上应标有生产批号、数量、生产日期和检验代号,产品外观检验应符合下列规定:1 管材、管件应颜色一致,无色泽不均匀及分解变色线.2 管材及外壁均应光滑、平整,无气泡、裂口、裂纹、脱皮、分层和严重的冷斑及明显的痕纹、凹陷等缺陷.3 管材、轴向不得有异向弯曲,其直线度偏差应小于1%,管材端口必须平整，并垂直与轴线。
4管件应完整，无缺损、变形、合模缝，浇口应严整无开裂。
5管材、管件的物理、力学性能、管材尺寸、外径、壁厚公差、粘接管件与管材公差应符合相关规范标准要求。
6热水供应系统的管道采用非金属材料时，其材料应是能够承受高温的塑料管或复合管。
热水系统管道、管材、管件、配件应选用配套产品，材料、材质要求同给水系统材料要求。
(四)阀门的规格型号应符合设计要求，丝扣连接。
阀门采用铜制产品，水嘴及给水配件，应采用节水型产品，阀门外体铸造应规矩、光洁、无裂纹、砂眼、凹凸等缺陷，必须开关灵活，关闭严密，填料密封完好无渗漏，外观手轮完整，无损伤，出厂检验合格证齐全、有效。
山西省儿童医院新月大厦室内给水管道安装施工方案编制：审核：日期：山西中基建设工程有限公司省儿童医院新月大厦项目部1．工程概况工程给水系统分为高区和低区，13层以下为低区，14至25层为高区，高低区干管均布置在设备层（四层），系统形式均为下行上供枝状管网。
给水管管材全部采用镀锌钢管，DN＜70螺纹连接，DN≥70法兰连接。
给水管道阀门DN≥70采用D371H型金属硬密型蝶阀，DN＜70采用U-16Q型柱塞阀，各配水点支管采用调节阀。
给水管网安装完毕后应做水压试验，高区1.2Mpa，低区0.85Mpa。
2．施工准备2.1材料要求2.1.1镀锌钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞刺。
管件无偏扣、乱扣，丝扣不全或角度不准等现象。
管材及管件均应有出厂合格证。
2.1.2水表的规格应符合设计要求。
表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。
2.1.3阀门的规格型号应符合设计要求,阀体铸造规矩，表面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。
2.2主要机具：2.2.1 机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、试压泵等。
2.2.2 工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、大锤、断管器等。
2.2.3其它：水平尺、线坠、钢卷尺、小线、压力表等。
2.3作业条件：2.3.1明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。
2.3.2主体结构达到安装条件后，管道即可进行安装，安装时每层均应有明确的标高线。
暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。
2.3.3支管安装在墙体砌筑完毕，墙面未装修前进行(包括暗装支管)。
3．操作工艺3.1工艺流程3.2 安装准备：认真熟悉图纸，根据设计要求做好准备工作。
参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。

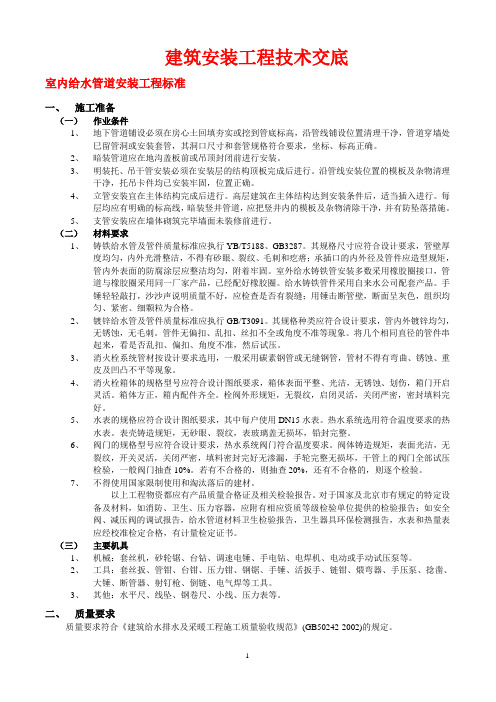

建筑安装工程技术交底室内给水管道安装工程标准一、施工准备（一）作业条件1、地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处巳留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
2、暗装管道应在地沟盖板前或吊顶封闭前进行安装。
3、明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。
4、立管安装宜在主体结构完成后进行。
高层建筑在主体结构达到安装条件后，适当插入进行。
每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。
5、支管安装应在墙体砌筑完毕墙面未装修前进行。
（二）材料要求1、铸铁给水管及管件质量标准应执行YB/T5188、GB3287。
其规格尺寸应符合设计要求，管壁厚度均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。
室外给水铸铁管安装多数采用橡胶圈接口，管道与橡胶圈采用同一厂家产品，已经配好橡胶圈。
给水铸铁管件采用自来水公司配套产品。
手锤轻轻敲打，沙沙声说明质量不好，应检查是否有裂缝；用锤击断管壁，断面呈灰色，组织均匀、紧密、细颗粒为合格。
2、镀锌给水管及管件质量标准应执行GB/T3091。
其规格种类应符合设计要求，管内外镀锌均匀，无锈蚀，无毛刺。
管件无偏扣、乱扣、丝扣不全或角度不准等现象。
将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。
3、消火栓系统管材按设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
4、消火栓箱体的规格型号应符合设计图纸要求，箱体表面平整、光洁，无锈蚀、划伤，箱门开启灵活。
箱体方正，箱内配件齐全。
栓阀外形规矩，无裂纹，启闭灵活，关闭严密，密封填料完好。
5、水表的规格应符合设计图纸要求，其中每户使用DN15水表。
建筑安装工程技术交底室内给水管道安装工程标准一、施工准备（一）作业条件1、地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处巳留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
2、暗装管道应在地沟盖板前或吊顶封闭前进行安装。
3、明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。
4、立管安装宜在主体结构完成后进行。
高层建筑在主体结构达到安装条件后，适当插入进行。
每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。
5、支管安装应在墙体砌筑完毕墙面未装修前进行。
（二）材料要求1、铸铁给水管及管件质量标准应执行YB/T5188、GB3287。
其规格尺寸应符合设计要求，管壁厚度均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。
室外给水铸铁管安装多数采用橡胶圈接口，管道与橡胶圈采用同一厂家产品，已经配好橡胶圈。
给水铸铁管件采用自来水公司配套产品。
手锤轻轻敲打，沙沙声说明质量不好，应检查是否有裂缝；用锤击断管壁，断面呈灰色，组织均匀、紧密、细颗粒为合格。
2、镀锌给水管及管件质量标准应执行GB/T3091。
其规格种类应符合设计要求，管内外镀锌均匀，无锈蚀，无毛刺。
管件无偏扣、乱扣、丝扣不全或角度不准等现象。
将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。
3、消火栓系统管材按设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
4、消火栓箱体的规格型号应符合设计图纸要求，箱体表面平整、光洁，无锈蚀、划伤，箱门开启灵活。
箱体方正，箱内配件齐全。
栓阀外形规矩，无裂纹，启闭灵活，关闭严密，密封填料完好。
5、水表的规格应符合设计图纸要求，其中每户使用DN15水表。
室内给水系统管道安装施工方案下面是一个室内给水系统管道安装的施工方案：1.工程前期准备：a)明确设计要求和施工方案，包括管道的材质、型号和规格。
b)准备所需的材料和工具，包括管道、管件、密封材料、焊接设备、切割工具等。
c)确保现场的安全和整洁，设立警示标志，防止意外事故发生。
2.安装管道：a)根据设计要求，确定管道的布局，并进行标线。
在地板上绘制好管道的走向和位置。
b)在地板上钻孔，将管道固定在混凝土结构中。
孔的直径和深度需符合设计要求。
c)对于墙面或天花板上的管道，使用专用支架固定。
d)在安装过程中，注意管道的坡度和水平度，以确保水流顺畅。
3.安装管件：a)根据管道设计的布置，安装必要的管件，如弯头、三通、四通等。
b)使用适当的工具将管道和管件连接，并确保连接的牢固、密封。
c)根据需要，对管道和管件进行切割、倒角、打磨等加工。
d)安装完成后，对所有连接点进行检查，确保没有漏水。
4.密封处理：a)在管道的连接处使用适当的密封材料，如橡胶垫片、塞头、密封胶等，以确保连接点的密封性。
b)对于穿越墙面或天花板的管道，使用密封胶或防水材料对孔洞进行密封，防止漏水和渗水。
5.测试和验收：a)在管道安装完成后，进行压力测试，以确保管道的质量。
通常使用水压试验，逐段填充水，并观察是否有漏水现象。
b)对于较长的管道，可以进行流量测试，确保供水流量满足设计要求。
c)完成测试后，进行管道的清洗，清除管道内的杂质和污垢。
d)最后，进行系统的验收，验收合格后方可投入使用。
总结：室内给水系统管道安装需要遵循一系列施工方案和操作规程，从准备工作到管道安装、管件连接、密封处理、测试和验收，每一个步骤都需要仔细操作和检查。
只有保证施工质量，才能确保室内给水系统的正常运行。
室内给水管道安装施工方案（一）室内给水管道安装•1.工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗•2.材料选用依据图纸设计，选用的安装材料需先送样品，经业主确认的必须履行手续认可，材料进场后要经有关部门验收，并要有合格证或材质证明及其它相关资料，其产品质量不得低于国家现行标准，并能满足设计与使用要求。
管材与管件的外观应无砂眼、气泡、裂口及显著的波纹；管材与管件必须按照产品出厂标准进行检验，经过检验合格的管材，必须按规格型号分别堆放，妥善保管，防止污损与锈蚀。
•3.管道与阀类、给水栓或异种管材管件的连接管道阀门安装均应按照设计图纸要求，仔细核对阀类附件的规格、型号、压力等级及安装位置、介质流向和安装高度均应符合设计要求，同时便于操作维修。
•4.管道试压与冲洗管道安装完毕后，应进行压力试验，以检查管道强度和严密性，水压试验应根据设计进行。
水压试验时，应配备精度等级1.5级的压力表，在试压泵出口和系统终端各装一只水压表，水压试验应使用洁净水，进水时应在系统最高处设置放空阀排除空气，试压过程中不得带压修理。
水压试验时，应将压力缓慢升至强度实验压力，停压10分钟无渗漏为合格。
然后降至严密性试验（工作压力），稳压60分钟无降压、无渗漏变形为合格。
试验合格后及时办理验收记录签证。
然后进行管道清洗工作。
管道清洗：利用高位水箱供水的给水系统，可利用高位水箱静水压力进行水冲洗。
利用城市管网供水的给水系统，水压过低时可利用高位水箱临时供水或设置临时水泵加压进行管道水冲洗。
（二）给排水系统调试• 1.管道水压试验给水管道安装完毕应进行强度和严密性试验，分阶段性试压和系统试压。
阶段性试压，是指埋地、嵌墙及设在吊顶内和管井内等暗敷设的管道，在隐蔽前必须进行水压试验。
给水管道系统全部安装完毕后，应进行系统水压试验。
试验的对象包括：室内给水系统、室外给水系统。
1、试压应具备的条件：1）、管道施工安装完毕，并符合设计要求和施工验收规范（或规程）的有关规定。
室内给水管道安装施工标准(总41页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--建筑安装工程技术交底室内给水管道安装工程标准一、施工准备（一）作业条件1、地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处巳留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
2、暗装管道应在地沟盖板前或吊顶封闭前进行安装。
3、明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。
4、立管安装宜在主体结构完成后进行。
高层建筑在主体结构达到安装条件后，适当插入进行。
每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。
5、支管安装应在墙体砌筑完毕墙面未装修前进行。
（二）材料要求1、铸铁给水管及管件质量标准应执行YB/T5188、GB3287。
其规格尺寸应符合设计要求，管壁厚度均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。
室外给水铸铁管安装多数采用橡胶圈接口，管道与橡胶圈采用同一厂家产品，已经配好橡胶圈。
给水铸铁管件采用自来水公司配套产品。
手锤轻轻敲打，沙沙声说明质量不好，应检查是否有裂缝；用锤击断管壁，断面呈灰色，组织均匀、紧密、细颗粒为合格。
2、镀锌给水管及管件质量标准应执行GB/T3091。
其规格种类应符合设计要求，管内外镀锌均匀，无锈蚀，无毛刺。
管件无偏扣、乱扣、丝扣不全或角度不准等现象。
将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。
3、消火栓系统管材按设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
4、消火栓箱体的规格型号应符合设计图纸要求，箱体表面平整、光洁，无锈蚀、划伤，箱门开启灵活。
箱体方正，箱内配件齐全。
室内给水管道的安装（1）基本要求建筑给水排水工程的施工应当按照批准的工程设计文件和施工技术标准进行施工。
建筑工程所使用的主要材料、成品、半成品、配件、器具和设备一定要标明其规格、型号，并且具有中文质量合格证明文件及性能检测报告，包装完好，主要器具和设备必须有完整的安装使用说明书。
给水管道必须采用与管材相适应的管件。
生活给水系统所涉及的材料必须达到饮用水卫生标准；给水铸铁管管道应采用水泥捻口或者橡胶圈接口；给水水平管道应有2‰~5‰的坡度坡向泄水装置。
坡度可用水平尺和尺量检查。
给水塑料管和复合管可采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。
塑料管及复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。
在同一房间内，同类型的卫生器具及管道配件，除了有特殊要求外，应安装在同一高度上。
明装管道成排安装时，直线部分应当互相平行。
各种承压管道系统和设备应做水压试验，非承压管道系统和设备应当做灌水试验。
（2）室内给水管道安装室内生活给水、消防给水及热水供应管道安装的一般程序为：引入管→水平干管→立管→横支管。
1）引入管的安装。
给水引入管与排水排出管的水平净距不应小于1m，坡度不小于3‰，坡向室外。
引入管穿过建筑物基础时，应当预留孔洞，其直径应比引入管直径大100~200mm，预留洞与管道的间隙应当用黏土填实，应当预留孔洞，其直径应比引入管直径大100~200mm，预留洞与管道的间隙应当用黏土填实，两端用1:2水泥砂浆封口，如图3-14所示。
引入管由建筑物基础以下进入室内或者穿过地下室墙壁进入室内时，其安装方法如图3-15所示。
2）水平干管的安装。
水平干管的安装保证最小坡度，便于维修时泄水，并且用支架固定。
设在非采暖房间的管道需要采取保温措施。
室内给水管道与排水管道平行敷设时，两管间的最小水平净距不应小于0.5m；交叉敷设时，垂直净距不得小于0.15m。
给水管应铺在排水管道上面，如果给水管必须铺在排水管下面时，给水管应当加套管，其长度不得小于排水管管径的3倍。
室内给水系统管道安装本章适用于工作压力不大于1.0MPa的室内给水系统管道安装，以及工作压力不大于1.0MPa，热水温度不超过75℃的室内热水系统管道安装工程。
1 材料要求1.1 给水铸铁管及管件的规格应符合设计压力要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。
管材及管件均应有出厂合格证。
1.2 镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞刺。
管件无偏扣、乱扣，丝扣不全或角度不准等现象。
管材及管件均应有出厂合格证。
1.3 PP-R、PB、PE、PVC、铝塑复合管及内衬为塑料层的其他复合管材及管件，用于生活饮用水系统时，其产品必须经卫生检验部门检验合格，具备检验报告和认证文件，具备生产厂家质检合格证明，并应有明显标识，标明生产厂家名称、规格，其包装上应标有生产批号、数量、生产日期和检验代号，产品外观检验应符合下列规定：1 管材、管件应颜色一致，无色泽不均匀及分解变色线。
2 管材及外壁均应光滑、平整，无气泡、裂口、裂纹、脱皮、分层和严重的冷斑及明显的痕纹、凹陷等缺陷。
3 管材、轴向不得有异向弯曲，其直线度偏差应小于1％，管材端口必须平整，并垂直与轴线。
4 管件应完整，无缺损、变形、合模缝，浇口应严整无开裂。
5 管材、管件的物理、力学性能、管材尺寸、外径、壁厚公差、粘接管件与管材公差应符合相关规范标准要求。
6 热水供应系统的管道采用非金属材料时，其材料应是能够承受高温的塑料管或复合管。
热水系统管道、管材、管件、配件应选用配套产品，材料、材质要求同给水系统材料要求。
1.4 阀门的规格型号应符合设计要求，丝扣连接。
阀门采用铜制产品，水嘴及给水配件，应采用节水型产品，阀门外体铸造应规矩、光洁、无裂纹、砂眼、凹凸等缺陷，必须开关灵活，关闭严密，填料密封完好无渗漏，外观手轮完整，无损伤，出厂检验合格证齐全、有效。
1.5 计量水表应符合设计要求，并经自来水公司和技术监督局的认可，水表质量合格，其表面铸造应规则、光洁、无砂眼、裂纹，表盖玻璃无损伤，铅封完好，有出厂质量合格证明。
2 主要机具2.1 加工机械：套丝机、砂轮锯、台钻、电锤、角磨机、热溶机、气焊工具、电动或手动试压泵、手电钻、电焊机等。
2.2 手用工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器、割胀管器、管剪刀、规整圆器等。
2.3 其他：水平尺、线坠、钢卷尺、小线、压力表、卡尺等。
3 作业条件3.1 地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
3.2 采用塑料给水管材铺设安装时，营沟基底处理同上做法，并且应保证沟底平整，不得有突出的坚硬物体，土壤的颗粒径不得大于12mm，必要时可铺100mm的砂垫层。
3.3 暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。
3.4 明装托、吊于管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托吊卡件均己安装牢固，位置正确。
3.5 立管安装应在主体结构完成后进行。
高层建筑在主体结构达到安装条件后，适当插入进行。
每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。
3.6 支管安装应在墙体砌筑完毕，墙面未装修前进行。
3.7 塑料给水管、暗装管道可在土建结构施工完成后进行。
明装管道应在土建装修完毕后进行安装，管道安装前应先设置管卡，其位置应准确，埋设应平整、牢固，卡件与管材接触严密，但不得损伤管材表面。
采用金属卡子时，卡件与管道间应用塑料带或橡胶物隔垫，不得使用硬物隔垫。
4 操作工艺4.1 工艺流程：4.2 安装准备：认真熟悉图纸，了解设计意图，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。
参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。
有问题及时与设计和有关人员研究解决，办好变更洽商记录。
4.3 预制加工：按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工。
4.4 干管安装：1 给水铸铁管道安装：（1）在干管安装前清扫管膛，将承口内侧插口外侧端头的沥青除掉，承口朝来水方向顺序排列，连接的对口间隙应不小于3mm。
找平找直后，将管道固定。
管道拐弯和始端处应支撑顶牢，防止捻口时轴向移动，所有管口随时封堵好。
（2）捻麻时先清除承口内的污物，将油麻绳拧成麻花状，用麻钎捻入承口内，一般捻两圈以上，约为承口深度的1/3，使承口周围间隙保持均匀，将油麻捻实后进行捻灰，水泥用325号以上加水拌匀（水灰比为1∶9），用捻凿将灰填入承口，随填随捣，填满后用手锤打实，直至将承口打满，灰口表面有光泽。
承口捻完后应进行养护，用湿土覆盖或用麻绳等物缠住接口，定时浇水养护，一般养护2～5天。
冬季应采取防冻措施。
（3）水泥捻口的袖麻必须清洁，填塞密实。
水泥应捻入密实饱满。
接口面捻实后，凹入承口边缘的厚度，不得大于2mm。
（4）采用青铅接口的给水铸铁管在安装前应注意承插口内及油麻严禁有水，在承口油麻打实后，用定型卡箍或包有胶泥的麻绳紧贴承口，除预设的排气孔外，其他缝隙用胶泥抹严，用化铝锅加热铅锭至500℃左右（液面呈紫红颜色），水平管灌铅口位于上方，将熔铅缓慢灌入承口内，使空气排出。
对于大管径管道灌铅速度可适当加快，在冬季施工时还要有加温措施，防止熔铅中途凝固。
每个铅口应一次灌满，凝固后立即拆除卡箍或泥模，用捻凿将铅口打实（铅接口也可采用捻铅条的方式）。
（5）给水铸铁管与镀锌钢管连接时，应采用如下的几种方法安装。
图4.42 给水镀锌钢管安装：安装时一般从总进入口开始操作，总进口端头加好临时丝堵以备试压用，设计要求沥青防腐或加强防腐时，应在预制后、安装前做好防腐。
把预制完的管道运到安装部位按编号依次排开。
安装前清扫管膛，丝扣连接管道抹上铅油缠好麻，用管钳按编号依次上紧，丝扣外露2～3扣，安装完后找直找正，复核甩口的位置、方向及变径无误。
清除麻头，及时做好外露部分及被破坏的镀锌层防腐工作，所有管口要加好临时丝堵。
3 热水管道的穿墙处均按设计要求加好套管及固定支架，安装伸缩器按规定做好预拉伸，待管道固定卡件安装完毕后，除去预拉伸的支撑物，调整好坡度，翻身处高点要有放风、低点有泄水装置。
4 给水大管径管道使用镀锌碳素钢管时，应采用焊接法兰连接，管材和法兰根据设计压力选用焊接钢管或无缝钢管，管道安装完先做水压试验，无渗漏后，先编号再拆开法兰进行镀锌加工。
加工镀锌的管道不得刷漆及污染，管道镀锌后按编号进行二次安装，然后进行第二次水压试验。
4.5 立管安装：1 立管明装：每层从上至下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，丝扣外露2～3扣，清除麻头，校核预留甩口的高度、方向是否正确。
外露丝扣和镀锌层破损处刷好防锈漆。
支管甩口均加好临时丝堵。
立管截门安装朝向应便于操作和修理。
安装完后用线坠吊直找正，配合土建堵好楼板洞。
2 立管暗装：竖井内立管安装的卡件宜在管井口设置型钢，上下统一吊线安装卡件。
安装在墙内的立管应在结构施工中预留管槽，立管安装后吊直找正，用卡件固定。
支管的甩口应露明并加好临时丝堵。
3 热水立管：按设计要求加好套管。
立管与导管连接要采用2个弯头。
立管直线长度大于15m时，要采用3个弯头。
立管如有伸缩器安装同干管。
其他做法同明装立管要求。
4.6 支管安装：1 支管明装：将预制好的支管从立管甩口依次逐段进行安装，有截门应将截门盖卸下再安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的冷热水预留口高度、位置是否正确，找平找正后栽支管卡件，去掉临时固定卡，上好临时丝堵。
支管如装有水表先装上连接管，试压后在交工前拆下连接管，安装水表。
2 支管暗装：确定支管高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定。
卫生器具的冷热水预留口要做在明处，加好丝堵。
3 热水支管：热水支管穿墙处按规范要求做好套管。
热水支管应做在冷水支管的上方，支管预留口位置应为左热右冷。
其余安装方法同冷水支管。
4.7 铝塑复合管安装工艺：1 管子的截断，应使用专用管剪，将管子剪断，再没有专用管剪时，允许使用割刀或细齿钢锯，将管子锯断，断口应垂直于管子的轴线，清除断口内外的毛刺及锯屑。
2 管子的调直：规格小于2632的铝塑管材成品为盘卷包装，按施工需要截取管段应采用手工调直，使管材中心轴线成一直线。
3 管道的连接：应采用铝塑管专用管件或法兰连接方式，按连接操作程序和方法进行。
严禁在塑料管上套丝连接。
当铝塑管与其他种类管材、阀门、配件连接时，应采用过渡性管件或专用转换管件，当过渡性管件需采用焊接方式与其他管材连接时，应先拆除密封圈，焊接部位冷却后，装好密封圈后，才能与铝塑管连接。
4 管道的弯曲：除必须使用直角弯头的转向时，管道一般的转向和安装角度变化时应采用，将铝塑管直接弯曲到需要角度的方法满足安装时管道改变走向的需要。
管道直接弯曲的半径不得小于5倍的管外径，并一次成型。
不宜重复弯曲。
当管径为26～32mm以下时，可借用弯管弹簧、手工煨弯，当管径为32～40mm以上时，应采用专用煨弯器加工。
5 暗敷设于地板内的管道，不应有管件接头，暗装于墙体内的管道，除分水管件处（三通、四通）不宜采用其他管件接驳管道。
6 管道的固定：（1）沿墙面或楼地面敷设的管道，必须采用管卡或插座固定，并用钢钉或膨胀螺栓固定在依托墙体或楼板上。
（2）吊装的管道或有保温的管道应采用吊架或托架固定管道。
（3）明装管道固定间距如表2.4.7。
表4.7 铝塑复合管固定卡件间距表（mm）（4）铝塑复合管管道穿越管洞时，如无防水要求，可用1∶2水泥砂浆填实管洞固定套管。
如有防水要求时用膨胀水泥配制1∶2砂浆，填实固定套管后，管道与套管间缝隙用阻燃的密实材料填实。
4.8 PP-R、PE、PVC、PB塑料给水管安装工艺：1 管材以软体盘管出厂的各型塑料给水管安装时，截断、调直工序同铝塑复合管。
以硬体直管出厂的管材截取后，不需调直。
2 PVC给水管管道连接有承口及胶粘两种连接方式，承口采用橡胶圈密封。
PP-R 及PE 等材质塑料给水管采用热熔接等方式连接，其操作程序如下：粘胶接口：胶圈接口：热熔接：3 热熔连接技术要求见表2.4.8。
表2.4.8常温时加热时间注：操作环境低于5℃时应延长加热时间。
4 塑料给水管材与金属管材、管件、设备连接时，应采用带金属嵌件的过渡管件或专用转换管件，在塑料管热熔接后，丝扣连接金属管材、管件。
