施工图审查要点一览表(给排水)

土木工程中施工图审查要点一、建筑专业1、总平面图审查总平面图中建筑与周边环境的关系，包括建筑间距、消防通道、日照间距等是否符合规范要求。

同时，要检查场地标高、道路坡度、排水方向等是否合理。

2、平面图（1）房间布局和功能分区是否满足使用要求，交通流线是否顺畅。

（2）门窗的位置、尺寸和开启方式是否合理，是否满足通风和采光要求。

（3）墙体的布置是否符合结构要求，有无影响建筑稳定性的情况。

3、立面图（1）建筑外立面的造型、色彩和材质是否与设计方案一致。

（2）外立面的线条、比例是否美观协调，有无突兀之处。

4、剖面图（1）建筑各层的层高、净高是否符合规范和使用要求。

（2）楼梯、电梯的位置和尺寸是否合理，是否满足疏散要求。

二、结构专业1、基础设计（1）审查基础选型是否合理，是否适应工程地质条件和上部结构的荷载要求。

（2）基础的埋深、尺寸和配筋是否符合规范和计算要求。

2、上部结构（1）结构体系的选择是否合理，框架、剪力墙、框架剪力墙等结构形式是否符合建筑功能和抗震要求。

（2）梁、柱、板的尺寸和配筋是否满足承载力和正常使用要求。

（3）节点详图是否清晰准确，连接方式是否可靠。

3、抗震设计（1）结构的抗震等级是否正确，抗震构造措施是否符合规范要求。

（2）计算模型和参数的选取是否合理，地震作用的计算是否准确。

三、给排水专业1、给水系统（1）水源的选择和供水方式是否合理，水压是否满足要求。

（2）给水管材的选用是否符合水质要求和施工条件。

2、排水系统（1）排水体制的选择是否合理，污水、雨水的排放是否顺畅。

（2）排水管道的管径、坡度和检查井的设置是否符合规范要求。

3、消防给排水（1）消防用水量的计算是否准确，消防水池、水箱的容积是否满足要求。

（2）消火栓、自动喷水灭火系统的布置是否符合规范和灭火要求。

四、暖通专业1、空调系统（1）空调系统的形式（如中央空调、分体空调等）是否合理，能否满足室内温度、湿度要求。

（2）空调设备的选型和布置是否合理，风道的尺寸和走向是否符合要求。

项目名称：
单体名称：
给排水施工图审查要点
说明：
1. 本审查要点适用于住宅类项目，酒店、写字楼等项目可参照使用。

2. 常规审查是为保证施工图质量所作的基本审查项目。

3. 重点审查是结合以往项目经验易出现问题的项目，或一旦出现问题会引起严重后果的项
4. 本要点审查责任人为给排水专业工程师，项目组长对规定内容必须进行审查。

5 . 跨专业交叉互审部分，给排水专业需协同其他专业工程师对照其他专业图纸进行审查，
有问题的部分需协调解决。

第一部分总则

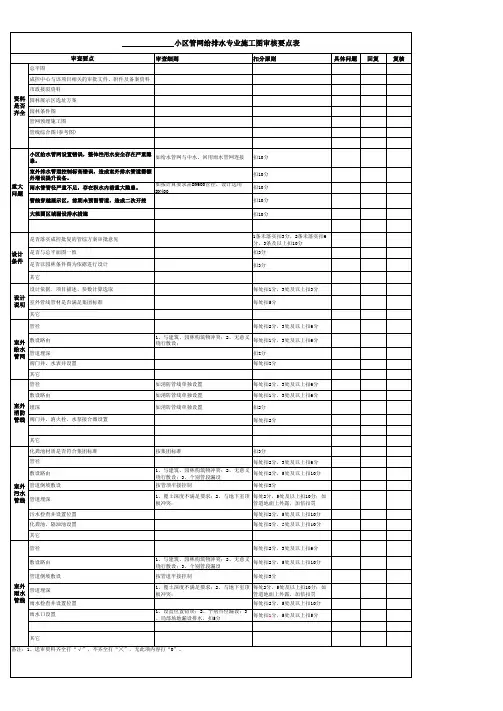

第二部分小区市政给排水总平面图
第三部分地下室
第四部分首层平面
第五部分各层平面
第六部分系统图
第七部分详图及说明。

给排水（消防）施工图审查要点现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。

01审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。

(2)图纸资料是否齐全.能否满足施工需要。

(3)设计是否合理.有无遗漏。

图纸中的标注有无错误。

有关管道编号、设备型号是否完整无误。

有关部位的标高、坡度、坐标位置是否正确。

材料名称、规格型号、数量是否正确完整。

(4)设计说明及设计图中的技术要求是否明确。

设计是否符合企业施工技术装备条件。

如需要采用特殊措施时.技术上有无困难.能否保证施工质量和施工安全。

(5)设计意图、工程特点、设备设施及其控制工艺流程.工艺要求是否明确。

各部分设计是否明确.是否符合工艺流程和施工工艺要求。

(6)管道安装位置是否美观和使用方便。

(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。

(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。

(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。

(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。

02审图要点总说明(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。

(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。

(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。

(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。

(5)是否选用了淘汰产品。

给排水平面图(1)生活水池、水箱是否为独立的结构型式。

建筑给排水施工图审查要点建筑给排水施工图是建筑工程的一个重要部分，施工图的合理性和审查的严谨性对工程进展和质量决定着至关重要。

本文将介绍建筑给排水施工图的审查要点。

一、总体审查在施工图审查前，应对图纸进行整体的审查，这个环节主要是对图纸的规范性、合理性和标注等基本要素进行背景了解，主要包括以下几个方面：1.图纸规范图纸的规范性是确定施工图是否符合规范和标准的重要因素。

在进行施工图审查之前，应该确定图纸的规范性，包括审查单位、审查时间、标注符号、图例符号、比例尺等信息。

2.图纸的合理性建筑给排水施工图必须考虑到实际施工条件和现场情况，因此在审查图纸时，要特别重视图纸的合理性。

图纸的合理性包括建筑结构、设备的选择、材料选型、管径的选择等因素;以及安装位置、用途、方向等细节问题。

3.图纸的标注图纸的标注是保证施工图实施的重要因素之一。

在审查施工图时，要特别重视图纸的标注是否符合规范，包括建筑名称、设计单位、建筑面积、示意图、装饰图、细部标注等方面。

二、给水系统建筑给水系统是建筑物中的重要组成部分之一。

在审查建筑给水系统图时，要比较关注以下几个方面：1.水质和水压审查建筑给水系统图纸时，要重点关注水质和水压,包括给水进口水压、设计所需水压、所需水量和防污系统等。

2.给水管道的设置审查给水系统图纸时，还要关注给水管道的设置、管径的大小、阀门的使用及其控制方便等问题。

3.热水系统对于热水系统，要考虑二次供水回路，二次热水回流和水质问题。

同时对于供热给水系统，还需确认热水循环系统、防止管道热胀冷缩问题、防止漏水问题等。

三、排水系统建筑排水系统是建筑物中另一个非常重要的组成部分。

在审查建筑排水系统图时，要特别关注以下方面：1. 排水管道的设置在审查建筑排水系统图时，需要着重关注许多细节，例如排水管道和排水设备的设置位置，管径的大小安排、连接方式的合理性、排放方式的选择等。

2.控制防止污水倒流问题排水系统中可能会出现污水倒流的问题，如何控制和防止这些问题的发生，需要特别关注。

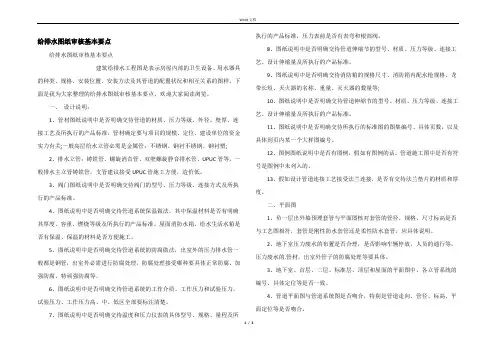

给排水图纸审核基本要点给排水图纸审核基本要点建筑给排水工程图是表示房屋内部的卫生设备、用水器具的种类、规格、安装位置、安装方法及其管道的配置状况和相互关系的图样。

下面是我为大家整理的给排水图纸审核基本要点，欢迎大家阅读浏览。

一、设计说明：1、管材图纸说明中是否明确交待管道的材质、压力等级、外径、壁厚、连接工艺及所执行的产品标准，管材确定要与项目的规模、定位、建设单位的资金实力有关;一般高层给水立管必需是金属管：不锈钢、钢衬不锈钢、钢衬塑;2、排水立管：铸铁管、螺旋消音管、双壁螺旋静音排水管、UPUC管等。

一般排水主立管铸铁管，支管建议接受UPUC管施工方便，造价低。

3、阀门图纸说明中是否明确交待阀门的型号、压力等级、连接方式及所执行的产品标准。

4、图纸说明中是否明确交待管道系统保温做法，其中保温材料是否有明确其厚度、容重、燃烧等级及所执行的产品标准。

屋面消防水箱、给水生活水箱是否有保温、保温的材料是否方便施工。

5、图纸说明中是否明确交待管道系统的防腐做法，出室外的压力排水管一般都是钢管，出室外必需进行防腐处理，防腐处理接受哪种要具体正常防腐、加强防腐、特顽强防腐等。

6、图纸说明中是否明确交待管道系统的工作介质、工作压力和试验压力，试验压力、工作压力高、中、低区全部要标注清楚。

7、图纸说明中是否明确交待温度和压力仪表的具体型号、规格、量程及所执行的产品标准，压力表前是否有表弯和根部阀。

8、图纸说明中是否明确交待管道伸缩节的型号、材质、压力等级、连接工艺、设计伸缩量及所执行的产品标准。

9、图纸说明中是否明确交待消防箱的规格尺寸、消防箱内配水枪规格、龙带长短、灭火器的名称、重量、灭火器的数量等;10、图纸说明中是否明确交待管道伸缩节的型号、材质、压力等级、连接工艺、设计伸缩量及所执行的产品标准。

11、图纸说明中是否明确交待所执行的标准图的图集编号、具体页数，以及具体到页内某一个大样图编号。

12、图例图纸说明中是否有图例，假如有图例的话，管道施工图中是否有符号是图例中未列入的。

建筑给排水施工图审查要点建筑给排水施工图审查是建筑设计与施工过程中的重要环节，为确保施工质量、安全和效率，审查要点需要明确并落实到实践。

以下是建筑给排水施工图审查要点的详细介绍：1. 施工图应符合设计图首先，建筑给排水施工图应符合设计图，包括设计方案、图纸和技术规范等。

在施工图中应体现设计思路、技术要求和建造标准，并且不能改变设计方案的基本构造和功能。

此外，施工图还应详细描述与建筑给排水相关的衔接、配合和协调，包括管道系统、设备、管件、接头、支撑和固定等。

2. 施工图应满足监管要求建筑给排水施工图应满足国家相关法律法规、规章制度和技术标准的有关要求，例如《建筑给水排水及采暖工程施工及验收规范》和《建筑排水与防水设计规范》等。

此外，施工图应满足地方性法律法规、规章制度和标准的有关要求。

3. 施工图应包含必要的细节施工图应包含必要的细节，如管道和设备的连接方式和安装位置、管径、壁厚、管材种类等。

同时，施工图应包含必要的文字说明和标示，例如管道流向、坡度、常用符号和编号等。

4. 施工图应满足安全要求施工图应满足安全要求，确保施工过程中不会发生人身伤害和设备损坏等情况。

例如，管道、设备和管件应有足够的强度和稳定性，符合负载、压力和温度等要求。

而且，施工图应体现火灾安全、电气安全、通风安全和防腐、防水、防渗等方面的要求。

5. 施工图应满足环保要求施工图应满足环保要求，避免水污染和空气污染等问题。

例如，设计和施工中应避免污水、垃圾、粉尘等对周边环境的影响，并加强噪声控制、震动控制和振动控制等措施。

总之，建筑给排水施工图审查要点不仅关乎建筑的质量、安全和环保，同时也关系到工程的成本和时间效益。

因此，建筑设计和施工人员应认真落实以上审查要点，确保施工图的规范和合法性。

审图要点一、给水系统：每一个地块一般设一个集中给水加压泵站，加压泵房、生活水箱应设于地下室，设置位置尽可能不占用车位，并做好隔声减振。

生活水箱采用搪瓷钢板水箱（应与土建专业配合，将水箱布置于层高较高处，必要时考虑跃层以提高水箱有效水深减少水箱间面积），水箱有效容积一般控制在最高日用水量的15~20%。

加压设备采用变频供水设备。

生活水箱间、水泵房内装修及水箱距墙面、板底的间距应符合卫生防疫部门要求。

水箱应设置超高水位事故报警，将信号引至物业值班室。

水泵房内应有集水坑等排水设施、设备。

水泵房不该与卧室、起居室、办公室相毗邻。

各栋楼给水入楼管方位应考虑室外管网布置的合理性。

4层以下由市政给水管直接供给。

5层以上各层由地块给水加压泵站供水。

5层以上各层是不是需竖向分区供水应视楼层数量而定。

一般每一个供水分区最低用水点静水压力给水应控制在~。

各层管井应按照井内立管根数及水表数量肯定管井尺寸。

应按照管道最小间距严格控制管井面积，水暖管井宜合用管井。

给水干、立管、支管、户内管管径应经计算核定，一般每户住宅给水进户管管径控制在DN20之内，公共洗手间用脚踏式冲洗阀、小便器、洗手盆用非接触式冲洗阀及水龙头。

不同利用功能的部位应单独供水、单独设置水表计量。

每户（包括每商铺）1表，户表必需出户，不然应采用远传水表或卡表。

每一个立管供水户数不超过20户，并设二级水表。

二级表应集中设置在楼内共用水表间内，当二级表不能集中设置在楼内共用水表间内时，二级表也可设于室外水表井内，每一个水表井内水表数量不得多于2块。

由市政给水管直接供水的，其水表必需设在室外水表井内。

生活贮水箱、消防水池不得共用给水引入管。

生活贮水箱引入管应在室外加水表。

每一个地块从大市政引两根给水管。

该两根给水管需从不同方向道路上引入，管径一般为DN200。

室内给水管材：埋入垫层内的冷水管用PPR管S4系列，热水管用PPR 管S3。

2系列。

其他给水管采用钢塑复合管。

施工图审查作业要点（建筑、结构、电气、给排水、暖通）（一）建筑专业1.1设计说明1)编制依据：主管部门的审批文件、工程建设标准；2)工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度；3)主要部位材料做法，如墙体、屋面、门窗等；4)主要技术经济指标表：对于有分期建设要求的项目应明确说明各期建设的范围、建设内容、建设规模，并分别列出分期相关指标及总宗地指标；5)防水设计：地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施；屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型；潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施；6)建筑防火：防火分区及安全疏散；消防设施及措施：如墙体、金属承重构件、幕墙、管井、防火门、防水卷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等；7)人防工程：人防工程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置；8)室内外装修做法；9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求，如电梯、自动扶梯、幕墙、天窗等；10)其他需特殊说明的情况，如安全防护、环保措施等；11)施工应注意的问题。

1.2总平面设计方面1)建筑用地指标是否满足《建筑用地规划许可证》的要求，包括总占地面积、总建筑面积、容积率、覆盖率、建筑高度、各分项建筑面积等；2)图纸内容应包括屋顶总平面图及一层（±0.00层）总平面图；3)屋项总平面图设计内容应包括：保留的地形和地物；测量坐标网、坐标值；场地四界的测量坐标(或定位尺寸),道路红线和建筑红线或用地界线（用地红线）的位置；场地四邻用地外围50m内的地形、地貌，原有及规划道路的位置、名称、层数及功能，拟建建筑物与各相邻建筑的间距；建筑物的名称或编号、层数；建筑物、构筑物应使用数字编号（以阿拉伯数字按顺序编号，不得缺漏），并应列出“建筑物和构筑物名称编号对照表”；广场、道路、挡土墙、护坡等的位置；分期建设项目就清晰标明各期建设用地范围，明确图示建筑物、构筑物的建筑阶段。

审图审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。

(2)图纸资料是否齐全.能否满足施工需要。

(3)设计是否合理.有无遗漏。

图纸中的标注有无错误。

有关管道编号、设备型号是否完整无误。

有关部位的标高、坡度、坐标位置是否正确。

材料名称、规格型号、数量是否正确完整。

(4)设计说明及设计图中的技术要求是否明确。

设计是否符合企业施工技术装备条件。

如需要采用特殊措施时.技术上有无困难.能否保证施工质量和施工安全。

(5)设计意图、工程特点、设备设施及其控制工艺流程.工艺要求是否明确。

各部分设计是否明确.是否符合工艺流程和施工工艺要求。

(6)管道安装位置是否美观和使用方便。

(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。

(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。

(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。

(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。

审图要点要点一：总说明(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。

(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。

(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。

(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。

(5)是否选用了淘汰产品。

要点二：给排水平面图(1)生活水池、水箱是否为独立的结构型式。

(2)给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染的措施。

一、电气专业1.审核电气施工图的设计是否符合国家强制性条文及地方有关规范和规程的要求，尤其是设计深度是否达到了要求，与其他专业设计有无相互矛盾的地方及是否存在影响使用功能的情况；审核电气配电干线图、系统图与详图是否有矛盾。

2.审核总容量及各回路的容量是否满足使用要求，电线、电缆的线经及保护管管径是否合理，是否已考虑今后扩容的需要，是否已考虑室外景观工程和水处理工程等的容量和接线位置。

3.审核变电所（开关站）、配电间的面积、位置、高度、预留套管及电力进线方式，配电柜设置、计量柜（箱）位置等是否满足当地电力部门的要求；审核电力计量方式和配缆方式等是否满足当地电力部门的要求。

4.审核开关、插座、灯具、电表箱、配电箱、弱电箱位置的设置、分布、管线走向设置的合理性（下沉式卫生间底板内不能预埋灯具盒及其它盒子）。

5.审核室外是否预留了接地的电阻测试点，位置是否合理，高层建筑需审查是否有防侧击雷的措施。

6.审核强、弱电井道的尺寸是否合适，检修门的位置和朝向是否合理，进建筑体管道和管道外壁的防水设计是否符合要求，是否配有详图。

7.设备、桥架的布局是否合理，审核土建预留的吊装孔洞尺寸是否满足设备的吊装需要；人防配电（或发电机）系统是否符合要求。

二、给排水专业1.审核给排水施工图纸是否满足设计规范、强制性条文要求，图纸表达是否清晰、完整、正确；审核给排水系统图、平面图、大样图的表达是否一致，有无相互矛盾的地方；审核给排水为室外景观工程的接管留头位置是否合理；敷设在楼、地面找平层中的给水管管径不能大于DN20。

2.审核给排水管材的选择是否合理、明确，是否具备当地推广使用证；审核给水管材的选择是否符合卫生标准；审核给水计量方式是否满足当地自来水主管部门的要求。

3.审核冷热水、消防和排水系统管道的管径、坡度、管道走向、检查口（井）布局是否合理、标高是否正确、与其他管线的安装位置及标高、穿结构的与结构规范是否有矛盾冲突，整体管线布局是否经济合理，设备材料的性能和品质、水平与垂直间距是否符合规范要求。
