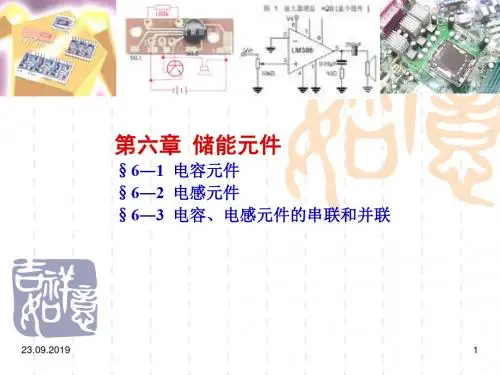

第六章 储能元件§6-1 §6-2 §6-3电容元件 电感元件 电容、电感元件的串联和并联z 重点： 重点： z1. 电容元件的特性； 2. 电感元件的特性； 3. 电容、电感元件在串并联时的 等效参数。
§6-1电容器电容元件在外电源作用下，两极板上分 别带上等量异号电荷，并在介质中 建立电场而具有电场能。
撤去电 源，板上电荷仍可长久地集聚下 去，电场继续存在。
q +εq -电容器是一种能存储电荷或存储电场能量的部件。
电容元件就是反映这种物理现象的电路模型。
1. 线性电容元件(1) 电路符号 (2) 库伏特性C q + i + u -q -任何时刻，极板上的电荷q与电压u成正比。
q = CuC称为电容器的电容，是一个正实常数。
单位：F(法)，常用µF，pF等表示。
q = Cu线性电容元件的库伏特性( q～u )是过原点的直线。
库伏特性qαOu(3) 线性电容元件的电压、电流关系 电流和电压取关联参考方向C q + i + u -q -dq d (Cu ) du i= = =C dt dt dtCdu 由式 i = C 可知 dtq + i + u-q -(1) 电流与电压的大小无关，而与电压的变化率成正 比。
即电压与电流具有动态关系，电容是动态元件； (2) 当电压不随时间变化，即u为常数(直流)时，电流 为零。
电容相当于开路，电容有隔断直流作用； (3) 实际电路中通过电容的电流i为有限值，则电容 电压u必定是时间的连续函数。
Cdq 由式 i = C 得 dtt t0q + i +t t0-q u tq(t ) = ∫ idξ = ∫ idξ + ∫ idξ = q(t 0) + ∫ idξ−∞ −∞ t0上式的物理意义是：t时刻具有的电荷量等于t0时 的电荷量加以t0到t时间间隔内增加的电荷量。
指定t0为时间起点并设为零( t0=0 )，上式写为q(t ) = q(0) + ∫ idξ0tC因 u = q /C 由i +q + u或t-q t 0q(t) = q(t 0) + ∫ idξt0q(t ) = q(0) + ∫ idξ1 t u(t ) = u(0) + ∫ idξ C 0得1 t u(t) = u(t 0) + ∫ idξ C t0或可见，电容电压除与0到t的电流值有关外，还与 u(0)值有关，因此，电容是一种有“记忆”的元件。
第一章“电路模型和电路定律”练习题1-1说明题1-1图（a ）、（b ）中：（1）u 、i 的参考方向是否关联？（2）ui 乘积表示什么功率？（3）如果在图（a ）中u >0、i <0；图（b ）中u >0、i >0，元件实际发出还是吸收功率？（a ） （b ）题1-1图解：（1）图（a ）中电压电流的参考方向是关联的，图（b ）中电压电流的参考方向是非关联的。
（2）图（a ）中由于 电压电流的参考方向是关联的，所以ui 乘积表示元件吸收的功率。
图（b ）中电压电流的参考方向是非关联的，所以ui 乘积表示元件发出的功率。
（3）图（a ）中u ＞0、i ＜0，所以ui ＜0。
而图（a ）中电压电流参考方向是关联 的，ui 乘积表示元件吸收的功率，吸收的功率为负，所以元件实际是发出功率；图（b ）中电压电流参考方向是非关联的，ui 乘积表示元件发出的功率，发出的功率为正，所以元件实际是发出功率。
1-4 在指定的电压u 和电流i 的参考方向下，写出题1-4图所示各元件的u 和i 的约束方程（即VCR ）。
（a ） （b ） （c ）（d ） （e ） （f ）题1-4图解：（a ）电阻元件，u 、i 为关联参考方向。
由欧姆定律u=Ri=104 i （b ）电阻元件，u 、i 为非关联参考方向，由欧姆定律u = - R i = -10 i （c ）理想电压源与外部电路无关，故 u = 10V （d ）理想电压源与外部电路无关，故 u = -5V（e ）理想电流源与外部电路无关，故 i=10×10-3A=10-2A（f ）理想电流源与外部电路无关，故i=-10×10-3A=-10-2A1-5 试求题1-5图中各电路中电压源、电流源及电阻的功率（须说明是吸收还是发出）。
（a ） （b ） （c ）题1-5图解：（a ）由欧姆定律和基尔霍夫电压定律可知各元件的电压、电流如解1-5图（a ）故 电阻功率10220WR P u i ==⨯=吸（吸收20W ）电流源功率 I 5210WP ui ==⨯=吸（吸收10W ） 电压源功率U 15230WP ui ==⨯=发（发出30W ）（b ）由基尔霍夫电压定律和电流定律可得各元件的电压电流如解1-5图（b ）故 电阻功率12345WR P =⨯=吸（吸收45W ） 电流源功率 I 15230WP =⨯=发（发出30W ） 电压源功率U 15115WP =⨯=发（发出15W ）（c ）由基尔霍夫电压定律和电流定律可得各元件的电压电流如解1-5图（c ）故 电阻功率15345WR P =⨯=吸（吸收45W ）电流源功率 I 15230WP =⨯=吸（吸收30W ） 电压源功率U 15575WP =⨯=发（发出75W ）1-16 电路如题1-16图所示，试求每个元件发出或吸收的功率。
金昌市扶助残疾人规定正文：---------------------------------------------------------------------------------------------------------------------------------------------------- 金昌市人民政府令（第41号）《金昌市扶助残疾人规定》已经2010年11月17日市政府第58次常务会议讨论通过，现予公布。
市长：张令平二○一○年十二月七日金昌市扶助残疾人规定第一章总则第一条为保障残疾人平等参与社会生活，共享社会物质文化成果，根据《中华人民共和国残疾人保障法》、《甘肃省扶助残疾人规定》等有关法律法规，结合我市实际，制定本规定。
第二条凡持有《中华人民共和国残疾人证》（以下简称《残疾人证》）、户籍在本市行政区域内的残疾人，享受本规定优惠待遇。
第三条县、区政府应当加强对残疾人扶助工作的领导，依法组织实施本行政区域内的残疾人扶助工作。
市、县（区）政府有关行政管理部门在各自职责范围内依法做好残疾人扶助工作。
各级残疾人联合会（以下简称残联）对本规定的实施进行指导检查，向同级人民政府及有关部门提出工作意见和建议。
公共服务单位应当履行扶助残疾人的责任和义务。
第四条各级人民政府保障扶助残疾人工作的相关经费。
市、县（区）人民政府应当每年从福利彩票、体育彩票公益金留成中各提取10，用于开展残疾人康复、教育、就业、扶贫、维权、专项救助和体育事业等。
市、县（区）慈善机构每年要用一定比例的捐助资金救助贫困残疾人。
第二章社会保障第五条各级人民政府对生活确有困难的残疾人，通过多种渠道给予生活救助。
对符合城乡低保条件的残疾人家庭，应当及时纳入保障范围。
城市低保对象中持有一、二级残疾证并丧失劳动能力的残疾人，本人在已补差的基础上按保障标准上浮20计算补差额，并每人每年发放50元慈善购物卡一张。
农村低保对象中持有一、二级残疾证的残疾人，作为一类保障对象享受保障金。
第一章“电路模型和电路定律”练习题1-1说明题1-1图（a）、（b）中：（1）u、i的参考方向是否关联？（2）ui乘积表示什么功率？（3）如果在图（a）中u>0、i<0；图（b）中u>0、i>0，元件实际发出还是吸收功率？（a）（b）题1-1图解：（1）图（a）中电压电流的参考方向是关联的，图（b）中电压电流的参考方向是非关联的。
（2）图（a）中由于电压电流的参考方向是关联的，所以ui乘积表示元件吸收的功率。
图（b）中电压电流的参考方向是非关联的，所以ui乘积表示元件发出的功率。
（3）图（a）中u＞0、i＜0，所以ui＜0。
而图（a）中电压电流参考方向是关联的，ui乘积表示元件吸收的功率，吸收的功率为负，所以元件实际是发出功率；图（b）中电压电流参考方向是非关联的，ui乘积表示元件发出的功率，发出的功率为正，所以元件实际是发出功率。
1-4 在指定的电压u和电流i的参考方向下，写出题1-4图所示各元件的u和i的约束方程（即VCR）。
（a）（b）（c）（d）（e）（f）题1-4图解：（a）电阻元件，u、i为关联参考方向。
由欧姆定律u=Ri=104 i（b）电阻元件，u、i为非关联参考方向，由欧姆定律u = - R i = -10 i （c）理想电压源与外部电路无关，故u = 10V（d）理想电压源与外部电路无关，故u = -5V（e）理想电流源与外部电路无关，故i=10×10-3A=10-2A（f）理想电流源与外部电路无关，故i=-10×10-3A=-10-2A1-5 试求题1-5图中各电路中电压源、电流源及电阻的功率（须说明是吸收还是发出）。
（a ） （b ） （c ）题1-5图解：（a ）由欧姆定律和基尔霍夫电压定律可知各元件的电压、电流如解1-5图（a ）故 电阻功率 10220W R P ui ==⨯=吸（吸收20W ） 电流源功率 I 5210W P ui ==⨯=吸（吸收10W ） 电压源功率U 15230W P ui ==⨯=发（发出30W ）（b ）由基尔霍夫电压定律和电流定律可得各元件的电压电流如解1-5图（b ）故 电阻功率 12345W R P =⨯=吸（吸收45W ） 电流源功率 I 15230W P =⨯=发（发出30W ） 电压源功率U 15115W P =⨯=发（发出15W ）（c ）由基尔霍夫电压定律和电流定律可得各元件的电压电流如解1-5图（c ）故 电阻功率 15345W R P =⨯=吸（吸收45W ）电流源功率 I 15230W P =⨯=吸（吸收30W ） 电压源功率U 15575W P =⨯=发（发出75W ）1-16 电路如题1-16图所示，试求每个元件发出或吸收的功率。
黑龙江工业学院《电路基础》试题答案一、填空题第一章电路模型和电路定律1、电路电源负载中间环节2、传输分配转换传递变换存储处理3、单一确切多元复杂电阻电感电容4、理想电路电路模型集总5、稳恒直流交流正弦交流6、电压两点电位7、电位8、电动势电源电源正极高电源负极低电源端电压9、电功焦耳度电功率瓦特千瓦10、关联非关联11、欧姆基尔霍夫 KCL 支路电流 KVL 元件上电压12、电压电流值电流电压13、电流电源导线负载开关14、正相反15、相反16、0.0117、0.45 48418、参考点 Ua—Ub Ub— Ua。
19、0 正负20、负正21、1728 4.8×10^-422、C d c23、通路开路（断路）短路24、大 10Ω 5Ω25、 = 非线性线性26、 22027、1 428、60V29、无无30、VCVS VCCS CCVS CCCS第二章电阻电路的等效变换1、 32、 20 13、导体半导体绝缘体导电强弱4、1：15、并联串联6、1。
5Ω7、-3W8.增加9.2A10.6V 2Ω11.2Ω12、-20W13.—30W14.90Ω15.断路第三章电阻电路的一般分析1、4 52、4 5 3 23、6A -2A 4A4、3Ω5、减少6、回路电流（或网孔电流）7、回路电流法8、结点电压法9、结点电压法10、叠加定理11、自阻互阻12、n-1 b—n+113、参考结点14、0 无限大15、n—1第四章电路定理1、线性2、短路开路保留不动3、不等于非线性4、有(完整word版)《电路基础》试题题库答案5、串联独立电源6、并联短路电流7、2A8.1A9.3A10.电源内阻负载电阻 U S2/4R011.无源电源控制量12.支路13.6.4Ω 28。
9W14.015、10V 0.2Ω16.-0.6A17、 5 V 1 Ω18、RL=Rs19、不一定20、无第六章储能元件1、耗电感电容2、自感3、互感4、关联非关联5、磁场电场6、开路隔直7、记忆（或无源）8、C1+C2+…+Cn9、L1+L2+…+Ln10、5A11、小于12、通阻通阻13、充电放电14、P1>P215.1。
第一章电路模型和电路定律1.实际电路：有电工设备和电气器件按预期目的连接构成的电流的通路。
功能：a.能量的传输、分配与转换b.信息的传递、控制与处理共性：建立在同一电路理论基础上2.电路模型：反应实际电路部件的主要电磁性质的理想元件5种基本的理想电路元件：电阻元件：表示消耗电能的元件电感元件：表示产生磁场，储存磁场能量的元件电容元件：表示产生的电场，储存电场能量的元件电压源和电流源：表示将其他形式的能量转变成电能的元件3.u, i 关联参考方向p = ui 表示元件吸收的功率P>0 吸收正功率(吸收)P<0 吸收负功率(发出)4.u, i 非关联参考方向p = ui 表示元件发出的功率P>0 发出正功率(发出)P<0 发出负功率(吸收)注：对一完整的电路，发出的功率=消耗的功率a.分析电路前必须选定电压和点流的参考方向b.参考方向一经选定，必须在图中相应位置标注（包括方向和符号）c.参考方向不同时，其表达式相差一负号，但电压、电流的实际方向不变5.理想电压源和理想电流源理想电压源：其两端电压总能保持定值或一定的时间函数，其值与流过它的电流i无关的元件叫理想电压源。
理想电压源的电压、电流关系：a.电源两端电压由电源本身决定，与外电路无关；与流经它的电流方向、大小无关b.通过电压源的电流由电源及外电路共同决定理想电流源：其输出电流总能保持定值或一定的时间函数，其值与它的两端电压u无关的元件叫理想电流源。
理想电流源的电压、电流关系：a.电流源的输出电流由电源本身决定，与外电路无关；与它的两端电压的方向、大小无关b.电流源两端的电压由电源及外电路共同决定6.受控电源（非独立电源）：电压或电流大小和方向不是给定的时间函数，而是受电路中某处的电压或电流控制的电源称为受控电源7.基尔霍夫定律基尔霍夫电压定律（KCL）：在集总参数电路中，任意时刻，对任一结点流出（或流入）该节点电流的代数和为零基尔霍夫电压定律（KVL）:在集总参数电路中，任意时刻，沿任一回路，所有支路电压的代数和恒等于零注：a.kcl是对支路电流的线性约束，kvl是对回路电压的线性约束。
