实验二发电机性能试验
一、实验目的
1．熟悉发电机的构造；
2．通过解剖图，进一步巩固对发电机工作原理的理解，要求能清楚地说出每个零部件的作用；
3．学会使用发电机性能试验台对发电机进行性能检测；
5．能够根据相关的标准对检测结果做出正确的结论。
二、主要设备
1．发电机解剖模型一台;
2．????/ 发电机
3． FYFD-3V型交流发电机性能试验台。
三、实验原理
（一）试验台组成及特点
测控柜：由计算机系统和试验台架组成。
计算机系统：工控计算机系统和数据采集-处理软件、19"液晶显示器、键盘鼠标及活动操作台、打印机。
试验台架：被试验发电机的安装平台、夹紧气缸、测速传感器。拖动电机。试验台架上的机箱内装置：PLC、自动负载箱、变频调速器、控制电器。
FYFD-3V型交流发电机性能试验台，采用自动电子负载，从而提高了做试验的加载速度，可快速得到发电机的最大输出电流。
具有自动调节发电机负载、测试过程自动控制、自动进行合格品判断、数据自动存储、可进行数据打印、关键部件具有异常保护，自动化程度高。
该试验台操作方便。电子负载自动进行负载电压、电流的控制，并能根据试验项目和试验要求，在计算机上输入各项参数，试验时自动得到转速和负载的自动切换，无需反复调整。
(二) 测量原理及试验台结构特点(详见FYFD-3V型交流发电机性能试验台说明书)
发电机出厂试验台在对发电机进行性能测试时，需要测量各试验过程中的电流、电压、转速等参数。所有测量的信号都进计算机处理，采集、储存、显示。
控制过程
发电机的负载和转速通过计算机给定。
操作面板箱上设置了控制开关，控制各项试验的起动、停止。
测试项目：发电机性能试验、调节器性能试验、带真空泵发电机的真空泵性能试验
(1) 发电机性能试验
空载试验：检查发电机发出的额定电压是否小于额定转速。
半载试验：检查发电机在额定半载转速下能否输出额定的半载电流值。
满载试验：检查发电机在额定负载转速下能否发出额定负载电流。
(2) 调节器性能试验
调节电压试验：测量发电机上的调节器在规定转速和负载下的调节电压。
负载特性：检查发电机在规定的负载变化范围内其调节器的电压变化值。
转速特性：检查发电机在规定的转速变化范围内其调节器的电压变化值。
抛负荷试验：检查发电机的调节器能否承受负载突然为零所产生的高压。
(3) 带真空泵发电机的真空泵性能试验
真空到达时间：检查真空泵在额定转速时，到达额定真空值的时间。
最大真空度：检查真空泵在额定转速和时间最大真空度。
真空下降试验：检查真空泵的真空下降情况。
五、实验步骤（详见试验台使用说明书）
（1）试验之前检查线路，然后检查起动机是否安装稳当。检查完毕后即可打开总电源开关。
（2）打开空气压缩机，并充气数分钟以至气压指针显示在0.2～0.4之间（若充气饱满时会自动停止工作）。
（3）打开模拟电源并启动模拟电源，将手动/自动电源按扭拨到“自动”，然后打开机箱电源并启动计算机。
（4）做完以上硬件启动后，即可打开试验软件程序。在软件界面选择试验发电机的标准，若原来没有标准，则需自己查询后再输入。然后点“调试”，将各仪表调至精确，然后即可选择需要做的试验。
（5）试验结束后按需求保存或打印试验数据。然后点击退出键，即可安全退出软件程序。退出程序之后安全关闭计算机，然后再关闭气路，停止模拟电源工作，最后关闭各台架的电源即可。
（6）试验结束后把使用的物品放归原位并清洁试验装置。
六、实验注意事项
见试验台使用说明书
七、实验数据、现象记录
根据测试装置记录的数据及表格，生成起动机性能曲线及参数报表，依据此报表及曲线判断所测试的发电机是否合格。
七、思考题或讨论题
1．交流发电机的工作原理。
2．电压调节器工作原理。
微小型飞行器动力系统综合测试实验 航空科学与工程学院航空创新实践基地 一、实验目的 1．掌握微小型飞行器动力系统拉力、扭矩、功率、耗油率、电流和转速等参数的测量方法，掌握螺旋桨拉力、扭矩和需用功率等参数随转速的变化关系； 2．掌握内燃机输出功率和耗油率等参数随螺旋桨参数及转速的变化关系，掌握电动机电流等参数随螺旋桨参数及转速的变化关系； 3．熟悉螺旋桨关键参数对螺旋桨性能的影响，熟悉发动机和螺旋桨的匹配关系； 4．了解微型涡轮喷气发动机推力等参数的测试。 5．制定动力系统综合测试试验大纲。 二、实验内容 1．测试同一螺旋桨的拉力、扭矩、需用功率随转速的变化趋势。 2．测试内燃发动机和螺旋桨的匹配特性。 3．测试电动机电流、功率随螺旋桨参数和转速的变化趋势。 注：2、3项试验选做一项。 三、实验仪器、设备 1．微小型飞行器动力系统综合测试平台 2．待测发动机、螺旋桨，燃油，及相关辅助设备 3．电动机测试仪（或电压表、电流表） 微小型飞行器动力系统综合测试平台如下图所示： 该测试系统主要由①台架主体、②油门伺服系统、③测试系统、④显示系统几部分组成。台架主体用以安装待测动力系统，采用摇床式结构。油门伺服系统用以精确控制发动机油门，由步进电机、控制器、驱动器组成。测试系统能自动采集数据、自动处理数据、自动生成试验报告，可以进行转速、推力（拉力）、扭矩、耗油率等参数的测量。显示系统由各传感器对应的二次仪表及伺服系统控制器组成，可以直观地读数，同时可以供计算机进行数据采集和处理。
微小型飞行器动力系统综合测试平台 四、实验原理 将发动机稳固安装在摇床式发动机试车台上，使用力学、光学、电学等传感器对动力系统的拉力、扭矩、转速、耗油率、电流等参数进行测量，并通过计算机进行数据采集和处理。 五、实验步骤 1．选择合适的转接件，将待测发动机稳固地安装在试车台上。 2．将待测螺旋桨稳固地安装在待测发动机上。 3．连接好拉力传感器、扭矩传感器、转速传感器、耗油率传感器（可选）、伺服舵机（可选）的连线，如果进行电动机的测试还需要连接好专用测试仪或电压表和电流表。 4．连接好测试总线与计算机之间的接头。 5．插好各传感器数据采集二次仪表的插头并通电，将各仪表的数据清零。 6．启动测试软件，并进行有关参数的设置。 7．人员撤离螺旋桨旋转平面，启动发动机，确保发动机能在高低速情况下均能稳定工作。 8．开始数据采集，将发动机的转速从低速逐渐调至高速。反复测量三遍。 9．更换新的螺旋桨，并仔细检查螺旋桨和发动机是否连接可靠，重复第8
1适用范围 本作业指导书适用************1 号机组工程电机电气与引出线设备安装。共箱母 线、圭寸闭母线、交流励磁母线、直流励磁母线的安装。 2编制依据 2.1《电气装置安装工程高压电器施工及验收规范》 (GBJ147-90) 2.2《电气装置安装工程母线装置施工及验收规范》 (GBJ149-90) 2.3《110KV500KV 架空电力线路施工及验收规范》 (GBJ233-90) 2.5**电力设计院设计《发电机小室布置及封闭母线安装》 (D-0301) 2.6**电力设计院设计《高压厂变、起动/备用变低压侧共箱母线安装》(D-0303A) 2.7《电力建设安全工作规程》 DL5009.1-2002 2.8《电力建设安全工作规程》(火力发电厂部分)(DL-5009.1-92 ) 2.9《电气装置安装工程旋转电机施工及验收规范》 (GB50170-92 2.10《电气装置安装工程电力变压器、油禁电抗器、互感器施工及验收规范》 (GB148-90 3工程概况及主要工作量 3.1工程概况 ***电厂一期(2X 600MW 1号机组工程的发电机采用 QFSN-600-2-22C 型发电机。 发电机的制造厂为东方电机股份有限公司。共箱母线、 封闭母线、励磁母线均由北京电 3.2.1 封闭母线 导体①900 X 15/外壳①1450 X 10 220.53m/ 导体①150X 10/外壳①700X 5 20.52m 导体①150X 10/外壳①700X 5 72.54m 导体①150X 10/外壳①700X 5 21.6m 导体①150X 10/外壳①700X 5 20.98m 导体①150X 10/外壳①700X 5 4.3m 3.2.2 共箱母线 外壳 880 X 500, 10kV 320m 3.2.3 交流励磁母线 导体 4 (150X 10),箱体 700 X 550 19.20m 3.2.4 直流励磁母线 导体 4 (120X 10),箱体 700X 500 25.07m 3.2.5 励磁变压器 3 X 2200MVA Ud=8% 22/1kV 3 3.2主要工作量 三相 2.4《电气装置安装工程质量检验及评定规程》 (DL/T5161.仁5161.17 — 2002) 力设备总厂成套供应。 励磁系统由南京南瑞电气控制公司提供。
发电机常规试验作业指导书 1 范围 本作业指导书适用于额定功率为50 MW及以上、环氧粉云母绝缘的三相同步发电机和同步调相机，规定了发电机交接验收、预防性试验、检修过程中的常规电气试验的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。制定本作业指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。 2 规范性引用文件 下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。 GB/T 1029 三相同步电机试验方法 GB/T 7064 透平型同步电机技术要求 GB 50150 电气装置安装工程电气设备交接试验标准 3 安全措施 （1）为保证人身和设备安全，应严格遵守 DL 408《电业安全工作规程（发电厂和变电所电气部分）》中有关规定。 （2）进行交直流耐压等高电压试验时，为保证人身和设备安全，要求必须在试验设备周围设围栏，并有专人监护，发电机出线侧和中性点侧应派专人把守，防止无关人员误人。试验时试验人员与看守人员通信要通畅，没有试验人员的命令看守人员不能乱动。负责升压的人要随时注意周围的情况，一旦发现电压表指针摆动很大、电流表指示急剧增加、绝缘烧焦气味或冒烟或发生响声等异常现象时，应立刻降低电压，断开电源停止试验，对被试绕组进行放电后再对绕组进行检查，查明原因并排除后方可继续试验。 4 试验项目及程序 4.1 发电机常规试验包括以下试验项目 （1）定子绕组的绝缘电阻、吸收比或极化指数；
发动机点火系检测实验 一、实验目的 1、了解汽油机电控点火系统组成及工作原理 2、掌握点火提前角的基本原理 3、掌握四缸四冲程发动机凸轮轴信号与各缸四个冲程的关系。 4、掌握点火提前角的测量与调节方法 二、实验原理及方法 1、点火系统的功用 点火系统的基本功用是在发动机各种工况和使用条件下，在气缸内适时、准确、可靠地产生电火花，以点燃可燃混合气，使发动机作功。 2、点火系统的类型 发动机点火系统，按其组成和产生高压电方式的不同可分为传统蓄电池点火系统、电 子点火系统、微机控制点火系统和磁电机点火系统。 传统蓄电池点火系统以蓄电池和发电机为电源，借点火线圈和断电器的作用，将电源提供的6V、12V或24V的低压直流电转变为高压电，再通过分电器分配到各缸火花塞，使火花塞两电极之间产生电火花，点燃可燃混合气。传统蓄电池点火系统由于存在产生的高压电比较低、高速时工作不可靠、使用过程中需经常检查和维护等缺点，目前正在逐渐被电子点火系统和微机控制点火系统所取代。 电子点火系统以蓄电池和发电机为电源，借点火线圈和由半导体器件(晶体三极管)组成的点火控制器将电源提供的低压电转变为高压电，再通过分电器分配到各缸火花塞，使火
花塞两电极之间产生电火花，点燃可燃混合气。与传统蓄电池点火系统相比具有点火可靠、使用方便等优点，是目前国内外汽车上广泛采用的点火系统。 微机控制点火系统与上述两种点火系统相同，也以蓄电池和发电机为电源，借点火线圈将电源的低压电转变为高压电，再由分电器将高压电分配到各缸火花塞，并由微机控制系统根据各种传感器提供的反映发动机工况的信息，发出点火控制信号，控制点火时刻，点燃可燃混合气。它还可以取消分电器，由微机控制系统直接将高压电分配给各缸。微机控制点火系统是目前最新型的点火系统，已广泛应用于各种中、高级轿车中。 磁电机点火系统由磁电机本身直接产生高压电，不需另设低压电源。与传统蓄电池点火系统相比，磁电机点火系统在发动机中、高转速范围内，产生的高压电较高，工作可靠。但在发动机低转速时，产生的高压电较低，不利于发动机起动。因此磁电机点火系统多用于主要在高速、满负荷下工作的赛车发动机，以及某些不带蓄电池的摩托车发动机和大功率柴油机的起动发动机上。 其他分类比较见下表
柴油发电机安装及调试作业指导书要点 1. 工程概况 1.1工程（系统或设备）概况 将该作业指导书所涉及的工程项目（系统或设备）概况作一简介，必要时可用简图表达。 1.2工程量和工期 该项目施工工期大约10天。 2编制依据 2.1 设计院图纸 2.2 本工程施工组织总设计、施工组织专业设计（电气专业） 2.3《电力建设安全施工管理规》 1995.11.06 2.4《电力建设安全工作规程（火力发电厂部分）》 DL 5009.1-92 2.5《火电施工质量检验及评定标准（电气装置）》 1984.12 2.6《电气装置安装工程盘、柜及二次回路结线施工及验收规范》 GB50171-92 2.7《电气装置安装工程母线装置施工及验收规范》 GBJ149-90 2.8《电气装置安装工程低压电器施工及验收规范》 GB50254-96 2.9《电气装置安装工程电气设备交接试验标准》 GBJ50150-91 2.10 厂家屏柜安装、使用、维护说明书 3作业前的条件和准备 3.1技术准备 3.2作业人员
上述人员必须经过入厂三级安全教育，质检员、安监员、调试人员、焊工必须持证上岗，并接受业主及监理人员的检查。 3.3作业工机具 3.4材料和设备 3.5安全器具 3.6工序交接 3.7其他 4作业程序、方法和内容 4.1作业程序的步骤流程
4.2作业方法 5作业过程中控制点的设置和质量通病及预防 5.1质量通病及预防 根据具体工程的质量总体目标分解该项目的质量分目标，并编写相应的保证措施。 质量事故、通病及预防： 该施工项目可能发生的事故及隐患有：输出电源质量不合格，事故时切换不成功。 5.1.1调试时首先检查输出电源质量符合规定，包括：电压、频率、波形。 5.1.2启动、切换调试按规定及说明执行，确保切换顺序、时间正确，切换波形符合要求。 5.2作业过程中控制点的设置 （R记录确认点、W见证点、H停工待检点、S连续监视监护） 5.3质量标准及要求 首先要满足设计要求、厂家标准，应满足国家及部颁火电施工检验及评定标准的要求，还应满足合同规定、质量承诺和质量目标的要求。 6作业的安全要求和环境条件 6.1作业的安全要求 施工危险因素和环境因素辨识及控制对策表工程名称：柴油发电机安装及调试

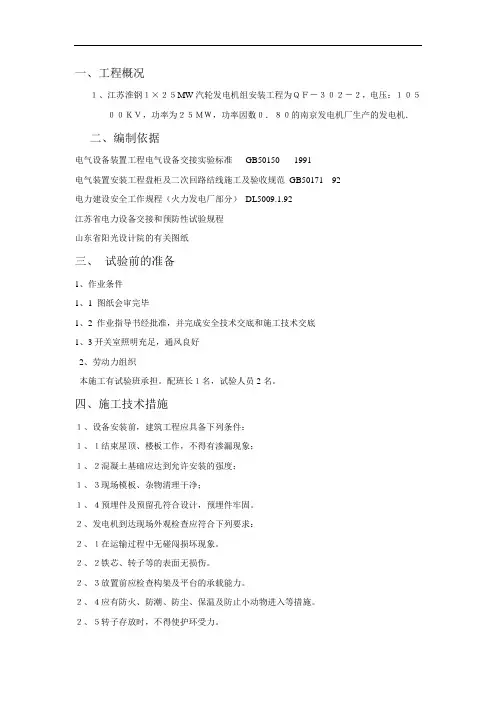

一、工程概况 １、江苏淮钢１×２５MW汽轮发电机组安装工程为ＱＦ－３０２－２，电压：１０５００ＫＶ，功率为２５ＭＷ，功率因数０．８０的南京发电机厂生产的发电机． 二、编制依据 电气设备装置工程电气设备交接实验标准GB50150-----1991 电气装置安装工程盘柜及二次回路结线施工及验收规范GB50171---92 电力建设安全工作规程（火力发电厂部分）DL5009.1.92 江苏省电力设备交接和预防性试验规程 山东省阳光设计院的有关图纸 三、试验前的准备 1、作业条件 1、1 图纸会审完毕 1、2 作业指导书经批准，并完成安全技术交底和施工技术交底 1、3开关室照明充足，通风良好 2、劳动力组织 本施工有试验班承担。配班长１名，试验人员2名。 四、施工技术措施 １、设备安装前，建筑工程应具备下列条件： １、１结束屋顶、楼板工作，不得有渗漏现象； １、２混凝土基础应达到允许安装的强度； １、３现场模板、杂物清理干净； １、４预埋件及预留孔符合设计，预埋件牢固。 ２、发电机到达现场外观检查应符合下列要求： ２、１在运输过程中无碰闯损坏现象。 ２、２铁芯、转子等的表面无损伤。 ２、３放置前应检查构架及平台的承载能力。 ２、４应有防火、防潮、防尘、保温及防止小动物进入等措施。 ２、５转子存放时，不得使护环受力。
