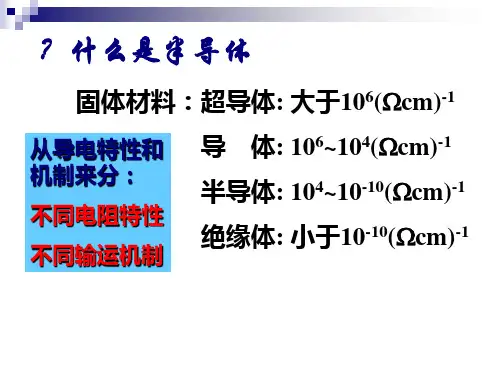

地球的矿藏多半是化合物，所以最早得到利用的半导体材料都是化合物,例如方铅矿(PbS)很早就用于无线电检波，氧化亚铜(Cu2O)用作固体整流器，闪锌矿(ZnS)是熟知的固体发光材料，碳化硅(SiC)的整流检波作用也较早被利用。硒(Se)是最早发现并被利用的元素半导体，曾是固体整流器和光电池的重要材料。元素半导体锗（Ge）放大作用的发现开辟了半导体历史新的一页，从此电子设备开始实现晶体管化。中国的半导体研究和生产是从1957年首次制备出高纯度(99.999999％～99.9999999％) 的锗开始的。采用元素半导体硅（Si）以后，不仅使晶体管的类型和品种增加、性能提高，而且迎来了大规模和超大规模集成电路的时代。以砷化镓(GaAs)为代表的Ⅲ－Ⅴ族化合物的发现促进了微波器件和光电器件的迅速发展。
半导体材料可按化学组成来分，再将结构与性能比较特殊的非晶态与液态半导体单独列为一类。按照这样分类方法可将半导体材料分为元素半导体、无机化合物半导体、有机化合物半导体和非晶态与液态半导体。
元素半导体：在元素周期表的ⅢA族至ⅦA族分布着11种具有半导性的元素，下表的黑框中即这11种元素半导体,其中C表示金刚石。C、P、Se具有绝缘体与半导体两种形态;B、Si、Ge、Te具有半导性；Sn、As、Sb具有半导体与金属两种形态。P的熔点与沸点太低,Ⅰ的蒸汽压太高、容易分解，所以它们的实用价值不大。As、Sb、Sn的稳定态是金属，半导体是不稳定的形态。B、C、Te也因制备工艺上的困难和性能方面的局限性而尚未被利用。因此这11种元素半导体中只有Ge、Si、Se 3种元素已得到利用。Ge、Si仍是所有半导体材料中应用最广的两种材料。
无机化合物半导体：
四元系等。二元系包括：①Ⅳ-Ⅳ族:SiC
和Ge-Si合金都具有闪锌矿的结构。②Ⅲ
-Ⅴ族:由周期表中Ⅲ族元素Al、Ga、In
和V族元素P、As、Sb组成，典型的代表
为GaAs。它们都具有闪锌矿结构,它们在
应用方面仅次于Ge、Si,有很大的发展前
途。③Ⅱ-Ⅵ族:Ⅱ族元素Zn、Cd、Hg和
Ⅵ族元素S、Se、Te形成的化合物，是一
些重要的光电材料。ZnS、CdTe、HgTe具
有闪锌矿结构。④Ⅰ－Ⅶ族：Ⅰ族元素C
u、Ag、Au和Ⅶ族元素Cl、Br、I形成的
化合物，其中CuBr、CuI具有闪锌矿结构。
半导体材料
⑤Ⅴ-Ⅵ族：Ⅴ族元素As、Sb、Bi和Ⅵ族
元素 S、Se、Te形成的化合物具有的形式,如Bi2Te3、Bi2Se3、Bi2S3、As2Te3等是重要的温差电材料。⑥第四周期中的B族和过渡族元素Cu、 Zn、Sc、Ti、V、Cr、Mn、Fe、C o、Ni的氧化物,为主要的热敏电阻材料。⑦某些稀土族元素 Sc、Y、Sm、Eu、Yb、Tm与Ⅴ族元素N、As或Ⅵ族元素S、Se、Te形成的化合物。除这些二元系化合物外还有它们与元素或它们之间的固溶体半导体，例如Si-AlP、Ge-GaAs、InAs-InSb、AlSb-GaSb、InAs-InP、GaAs-GaP等。研究这些固溶体可以在改善单一材料的某些性能或开辟新的应用范围方面起很大作用。三元系包括：①族:这是由一个Ⅱ族和一个Ⅳ族原子去替代Ⅲ－Ⅴ族中两个Ⅲ族原子所构成的。例如ZnSiP2、ZnGeP2、ZnGeAs2、CdGeAs2、CdSnSe2等。②族：这是由一个Ⅰ族和一个Ⅲ族原子去替代Ⅱ-Ⅵ族中两个Ⅱ族原子所构成的, 如 CuGaSe2、AgI nTe2、 AgTlTe2、CuInSe2、CuAlS2等。③：这是由一个Ⅰ族和一个Ⅴ族原子去替代族中两个Ⅲ族原子所组成,如Cu3AsSe4、Ag3AsTe4、Cu3SbS4、Ag3SbSe4等。此外，还有它的结构基本为闪锌矿的四元系（例如Cu2FeSnS4）和更复杂的无机化合物。有机化合物半导体：已知的有机半导体有几十种，熟知的有萘、蒽、聚丙烯腈、酞菁和一些芳香族化合物等，它们作为半导体尚未得到应用。非晶态与液态半导体：这类半导体与晶态半导体的最大区别是不具有严格周期性排列的晶体结构。
半导体材料-宽带隙半导体材料
氮化镓、
导体材料，因为它的禁带宽度都在3
子伏以上，
如说碳化硅可以工作到600摄氏度；
可用在石油钻探头上收集相关需要的信
功率发射管还是电子管，
半导体材料
件代替。这种电子管的寿命只有两三千小
时，体积大，且非常耗电；如果用碳化硅的高功率发射器件，体积至少可以减少几十到上百倍，寿命也会大大增加，所以高温宽带隙半导体材料是非常重要的新型半导体材料。现在
的问题是这种材料非常难生长，硅上长硅，砷化镓上长GaAs，它可以长得很好。但是这种材料大多都没有块体材料，只得用其它材料做衬底去长。比如说氮化镓在蓝宝石衬底上生长，蓝宝石跟氮化镓的热膨胀系数和晶格常数相差很大，长出来的外延层的缺陷很多，这是最大的问题和难关。另外这种材料的加工、刻蚀也都比较困难。目前科学家正在着手解决这个问题。如果这个问题一旦解决，就可以提供一个非常广阔的发现新材料的空间。
半导体材料-低维半导体材料
实际上这里说的低维半导体材料就是纳
是不想与现在热炒的所谓的纳米衬衣、
质上看，
尺度水平上来控制和制造功能强大、
半导体材料
料，纳米科学技术的发展和应用不仅将彻底改变人们的生产和生活方式，也必将改变社会政治格局和战争的对抗形式。这也是为什么人们对发展纳米半导体技术非常重视的原因。电子在块体材料里，在三个维度的方向上都可以自由运动。但当材料的特征尺寸在一个维度上比电子的平均自由程相比更小的时候，电子在这个方向上的运动会受到限制，电子的能量不再是连续的，而是量子化的，我们称这种材料为超晶格、量子阱材料。量子线材料就是电子只能沿着量子线方向自由运动，另外两个方向上受到限制；量子点材料是指在材料三个维度上的尺寸都要比电子的平均自由程小，电子在三个方向上都不能自由运动，能量在三个方向上都是量子化的。由于上述的原因，电子的态密度函数也发生了变化，块体材料是抛物线，电子在这上面可以自由运动；如果是量子点材料，它的态密度函数就像是单个的分子、原子那样，完全是孤立的函数分布，基于这个特点，可制造功能强大的量子器件。大规模集成电路的存储器是靠大量电子的充放电实现的。大量电子的流动需要消耗很多能量导致芯片发热，从而限制了集成度，如果采用单个电子或几个电子做成的存储器，不但集成度可以提高，而且功耗问题也可以解决。目前的激光器效率不高，因为激光器的波长随着温度变化，一般来说随着温度增高波长要红移，所以现在光纤通信用的激光器都要控制温度。如果能用量子点激光器代替现有的量子阱激光器，这些问题就可迎刃而解了。基于GaAs和InP基的超晶格、量子阱材料已经发展得很成熟，广泛地应用于光通信、移动通讯、微波通讯的领域。量子级联激光器是一个单极器件，是近十多年才发展起来的一种新型中、远红外光源，在自由
