声光调制器声光调制器 (AOM, Acousto (AOM, Acousto--Modulators)optical Modulators)声光调制是一种外调制技术，通常把控制激光束强度变化的声光器件称作声光调制器。
声光调制技术比光源的直接调制技术有高得多的调制频率；与电光调制技术相比，它有更高的消光比（一般大于1000：1），更低的驱动功率，更优良的温度稳定性和更好的光点质量以及低的价格；与机械调制方式相比，它有更小的体积、重量和更好的输出波形。
其工作原理简述如下：声光调制器由声光介质和压电换能器构成。
当驱动源的某种特定载波频率驱动换能器时,换能器即产生同一频率的超声波并传入声光介质,在介质内形成折射率变化，光束通过介质时即发生相互作用而改变光的传播方向即产生衍射，如右图所示。
衍射模式有布拉格衍射和拉曼-奈斯型衍射。
激光腔外使用的声光调制器一般采用布拉格型，衍射角为：sin θd ≈θd=（λ0/υ）f1一级光衍射效率η为：η1=I1/IT=sin 2（∆ψ/2） ∆ψ=（π/λ0）√2LM2Pa/H式中λ0为光波长；V 为声光介质中的声速；I1为一级光衍射强度；L 为声光互作用长度；H 为声光互作用宽（高）度；M2为声光品质因数；Pa 为声功率。
当外加信号通过驱动电源作用到声光器件时，超声强度随此信号变化，衍射光强也随之变化，从而实现了对激光的振幅或强度调制；当外加信号仅为载波频率且不随时间变化时，衍射光的频率发生变化而达到移频。
英国公司古奇·休斯古Gooch & Housego 是全世界最大的声光器件制造商，目前全世界约90%的应用厂家都选用该公司的产品，包括声光Q 开关、电光Q 开关、可调滤光器、调节器、频移器、光纤耦合。
为了进一步拓展亚洲包括中国的市场和提高售后服务质量，该公司已授权我们为中国的唯一代理，为客户提供售前、售中及售后服务。
目前主要供应两种声光调制器：自由空间式声光调制器和光纤耦合声光调制器（或称为全光纤声光调制器）。
声波是一种纵向机械应力波(弹性波).若把这种应力波作用到声光介质中时会引起介质密度呈疏密周期性变化，使介质的折射率也发生相应的周期性变化，这样声光介质在超声场的作用下，就变成了一个等效的相位光栅,如果激光作用在该光栅上，就会产生衍射。
衍射光的强度、频率和方向将随超声场而变化。
激光具有极好的时间相干性和空间相干性，它与无线电波相似，易于调制，且光波的频率极高，能传递信息的容量很大；加之激光束发散角小，光能高度集中，既能传输较远距离，又易于保密，因而为光信息传递提供了一种理想的光源。
激光调制我们把欲传输的信息加载于激光副射的过程称为激光调制。
光调制分为内调制和外调制两类。
外调制是指加载调制信号在激光形成以后进行的，即调制器置于激光谐振腔外，在调制器上加调制信号电压，使调制器的某些物理特性发生相的变化，当激光通过它时即得到调制，所以外调制不是改变激光器参数,而是改变已经输出的激光的参数(强度,频率等)。
声光调制声波是一种纵向机械应力波(弹性波)。
若把这种应力波作用到声光介质中时会引起介质密度呈疏密周期性变化，使介质的折射率也发生相应的周期性变化。
这样声光介质在超声场的作用下，就变成了一个等效的相位光栅，如果激光作用在该光栅上，就会产生衍射。
衍射光的强度、频率和方向将随超声场而变化.所谓“声光调制器”就是利用这一原理而实现光束调制或偏转的。
声光调制的原理1、超声波在声光介质中的作用声波在介质中传播分为行波和驻波两种形式。
行波所形成的声光栅其栅面是在空间移动的。
介质折射率的增大和减小是交替变化的,并且以超声波的速度V向前s推进。
在声光介质中,两列相向而行的超声波(其波长,相位和振幅均相同)产生叠加，在空间将形成超声驻波。
声驻波形成的声光栅在空间是固定的,其相位变化与时间成正弦关系，合成声波方程为:a(z,t)=a1(z,t)+a2(z,t)=2Acos2πz/λs·sin2πt/Ts介质中折射率的变化如图1所示,声波在一个周期T内，介质将两次出现疏密层，且在波节处密度保持不变，因而折射率每隔半个周期(T/2)在波腹处变化一次，即由极大值变为极小值，或由极小值变为极大值，在两次变化的某一瞬间介质各部分折射率相同,相当于一个不受超声场作用的均匀介质。
《声光调制的原理及应用》声光调制技术是一种利用声音信号控制光的传输和发射的技术。
它利用声音信号的变化来控制光信号的传输，从而实现声音与光的转换和互相影响。
声光调制技术在通信、光学传感、光学计算和生物医学等领域有着广泛的应用。
本文将介绍声光调制的基本原理和其在不同领域的应用。
一、声光调制的原理声光调制原理是基于光的折射现象和声音的振动原理。
当声音信号通过声音传感器转换成电信号后，电信号会控制声光调制器中的光学元件，使得光线的传输、频率、强度等参数发生变化。
声光调制技术主要应用于声光交叉开关、动态光栅、光学调制器等设备中。
声光调制器主要包括声光作用单元和声音调制单元。
声音调制单元负责将声音信号转换成电信号，而声光作用单元则将电信号转换成光信号。
其中，声光晶体是声光作用单元的主要组成部分，它能够根据电信号的变化来调节光的传输，实现声音与光的转换。
声光调制器能够实现声光信号的传输、调制和解调，是光学通信和信息处理领域的重要设备。
二、声光调制的应用1.光学通信声光调制技术在光纤通信和光学网络中有着广泛的应用。
通过声光调制器，可以将电信号转换成光信号，并实现光信号的传输和解调。
声光调制技术提高了光纤通信的带宽和信号传输速度，使得光纤通信系统具有更高的传输效率和稳定性。
2.光学传感声光调制技术在光学传感领域中有着重要的应用。
声光传感器能够实现对声音信号的检测和转换，用于声学信号处理和声音识别。
声光传感器在工业、医疗和环境监测等领域中得到广泛应用，为相关领域的研究和应用提供了重要的技术支持。
3.光学计算声光调制技术在光学计算和信息处理领域中有着重要的应用。
声光调制器能够实现对光信号的调制和解调，用于光学计算和信息传输。
声光调制技术能够提高光学计算系统的速度和效率，为光学计算和信息处理提供了新的技术手段。
4.生物医学声光调制技术在生物医学领域中也有着重要的应用。
声光调制技术能够实现对声音信号的处理和转换，用于医学影像处理和信号采集。

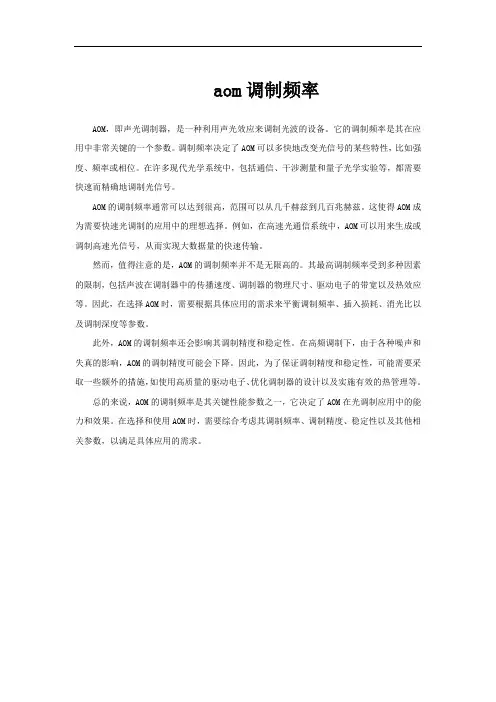

aom调制频率
AOM，即声光调制器，是一种利用声光效应来调制光波的设备。
它的调制频率是其在应用中非常关键的一个参数。
调制频率决定了AOM可以多快地改变光信号的某些特性，比如强度、频率或相位。
在许多现代光学系统中，包括通信、干涉测量和量子光学实验等，都需要快速而精确地调制光信号。
AOM的调制频率通常可以达到很高，范围可以从几千赫兹到几百兆赫兹。
这使得AOM成为需要快速光调制的应用中的理想选择。
例如，在高速光通信系统中，AOM可以用来生成或调制高速光信号，从而实现大数据量的快速传输。
然而，值得注意的是，AOM的调制频率并不是无限高的。
其最高调制频率受到多种因素的限制，包括声波在调制器中的传播速度、调制器的物理尺寸、驱动电子的带宽以及热效应等。
因此，在选择AOM时，需要根据具体应用的需求来平衡调制频率、插入损耗、消光比以及调制深度等参数。
此外，AOM的调制频率还会影响其调制精度和稳定性。
在高频调制下，由于各种噪声和失真的影响，AOM的调制精度可能会下降。
因此，为了保证调制精度和稳定性，可能需要采取一些额外的措施，如使用高质量的驱动电子、优化调制器的设计以及实施有效的热管理等。
总的来说，AOM的调制频率是其关键性能参数之一，它决定了AOM在光调制应用中的能力和效果。
在选择和使用AOM时，需要综合考虑其调制频率、调制精度、稳定性以及其他相关参数，以满足具体应用的需求。
声光调制原理声光调制（Acousto-Optic Modulation，AOM）是一种通过声波控制光的传播和特性的技术。
声光调制原理是利用声波在光学介质中的传播特性，通过声波的折射、散射和吸收等效应来调制光的相位、振幅和频率，从而实现对光信号的调制和处理。
声光调制技术在光通信、光信息处理、光谱分析、光学成像等领域有着重要的应用价值。
声光调制原理的基本过程是，首先，通过压电换能器等装置产生声波，并将声波耦合到光学介质中；其次，声波在光学介质中传播时，会引起介质中的折射率、光学路径长度等参数的变化；最后，这些参数的变化将导致光波的相位、振幅和频率发生相应的调制。
具体来说，声光调制可以分为折射型声光调制和衍射型声光调制两种基本类型。
在折射型声光调制中，声波的传播会导致介质折射率的周期性变化，从而使通过介质的光波发生相位调制。
而在衍射型声光调制中，声波的传播会导致光波的衍射效应，通过衍射光栅的产生来实现光波的频率调制。
无论是折射型声光调制还是衍射型声光调制，其基本原理都是通过声波对光学介质的影响，实现对光信号的调制和处理。
声光调制技术具有许多优点，例如调制速度快、频率响应宽、非接触式调制等，因此在许多领域得到了广泛的应用。
在光通信系统中，声光调制器可以用于光纤通信中的信号调制和解调，提高通信系统的传输速率和稳定性；在光学成像领域，声光调制技术可以用于实现超声波光学成像，提高成像分辨率和深度；在光学信息处理中，声光调制器可以用于实现光学信号的调制、滤波和变换，实现光学信息的处理和传输等。
总之，声光调制原理是一种重要的光学调制技术，通过声波对光学介质的影响，实现对光信号的调制和处理。
声光调制技术在光通信、光信息处理、光学成像等领域有着广泛的应用前景，对于推动光学技术的发展和应用具有重要的意义。
随着光电子技术的不断进步和发展，相信声光调制技术将会在更多的领域得到应用，并发挥出更大的作用。
声光调制技术超声波是一种纵向机械应力波（弹性波）。
若把这种应力波作用到声光介质中时会引起介质密度呈疏密周期性变化，使介质的折射率也发生相应的周期性变化，这样声光介质在超声场的作用下，就变成了一个等效的相位光栅，如果激光作用在该光栅上，就会产生衍射。
衍射光的强度、频率和方向将随超声场而变化。
所谓“声光调制器”就是利用这一原理而实现光束调制或偏转的。
1．声光作用原理。
（1）超声波在声光介质中的作用。
声波在介质中传播分为行波和驻波两种形式。
行波所形成的声光栅其栅面是在空间移动的。
介质折射率的增大和减小是交替变化的，并且以超声波的速度Vs向前推进，其折射率的瞬时空间变化为：Δn(z.t)=Δnsin(wst-Ksz)（20－50）式中ws为超声波角频率。
在声光介质中，两列相向而行的超声波（其波长、相位和振幅均相同）产生叠加，在空间将形成超声驻波。
声驻波形成的声光栅在空间是固定的，其相位变化与时间成正弦关系。
方程为：a1(z,t)=Asin2π(t/Ts-z/λs)a2(z,t)=Asin2π(t/Ts-z/λs)（20－51）叠加后合成声波方程为：a(z,t)=a1(z,t)+a2(z,t)=2Acos2πz/λs?sin2πt/Ts（20－52）由上式可知，超声波其振幅为2Acos2πz/λ，在z轴上各点不同，但振荡相位在z轴上各点均相同，不随空间位置变化。
所以超声驻波的波腹与波节在介质中的位置将不随时间变化，因此由超声驻波形成的相位光栅是固定在空间的，其折射率的变化可表示为：Δn(z.t)=2Δnsin(wst.sinKsz（20－53）（2）声光作用。
按照超声波频率和声光介质厚度的不同，将声光作用可以分为两种类型，即喇曼－奈斯衍射和布喇格衍射。
①喇曼－奈斯衍射。
在超声波频率较低，且声光介质的厚度L又比较小的情况下，当激光垂直于超声场的传播方向入射到声光介质中时，将产生明显的喇曼－奈斯声光衍射现象。
声光调制器（AOM）
声光设备本质上是⼀个光学单元（晶体）的其中⼀个⾯与⼀个射频信号发⽣器（产⽣10-100MHz级别的超声波）相连接⽽组成的⼀个器件，由于光的弹性效应，超声波对介质的折射率产⽣正弦扰动，使得介质折射率有了周期性变化，形成了体光栅结构，光栅的周期由声速和频率决定，当光波⻓跟驱动器频率匹配时，光和光栅相互作⽤，形成强的⼀级衍射效应。
声光调制器（AOM）能实现超过传统机械快⻔速度（⾼达70Mhz，⼤概为14nS）的速率控制和光强度调制。
声光调制器AOM主要⽤来做光的调制，可以对光束进⾏数字调制也叫做开调制（TTL调制），模拟调制，或者混合调制；还可以对⼀些不⽅便功率调节的激光器进⾏功率调节。
随着所施加的RF信号的功率变化，衍射光的量成⽐例地变化。
调制器可以像快⻔（以设定的频率打开和关闭光）循环使⽤，也可以⽤作可变衰减器（动态控制透射光的强度）。
上图是⼀个常⻅的声光调制器，由两部分组成，左边是射频驱动器，输出超声波信号，右边是声光调制晶体。
对于常⻅的数字调制（TTL）来说，我们只需要将声光调制器正确连接，把我们所需要的调制信号通过SMB信号给到射频驱动器，调整好晶体跟激光器的⻆度，就可以实现激光器的开关调制，声光调制器在开关速率上远⾼于普通的机械开光。
对于模拟调制，AOM可以根据输⼊信号的不同来响应正弦信号，三⻆波，脉冲波形信号等信号来对激光器进⾏调制⽽混合调制就是同时进⾏开关调制和模拟调制，下图⽐较明显的给出了混合调制的输出结果，可以将激光输出进⾏任意的调制。
具体应⽤：外差式⼲涉测量，功率稳定，强度调制，脉冲选择，降频，激光多普勒测速，激光多普勒测振（LDV），激光线宽测量，激光雷达，标记，材料加⼯，微加⼯，印刷，钻孔。
声光调制器的结构和性能研究近年来，随着通信技术的快速发展，人们对高速、高效率的通信设备的需求也日益增加。
声光调制器作为一种先进的光学设备，在通信领域起到了不可替代的作用。
本文将对声光调制器的结构和性能进行研究，探讨其工作原理和应用前景。
一、声光调制器的基本结构声光调制器是利用光声效应实现信号调制的一种光学器件。
其基本结构由光纤、声波晶体和光栅组成。
光纤用于传输光信号，声波晶体通过激发声波调制光信号，而光栅则作为光信号的反射镜。
这种结构的声光调制器具有体积小、效率高的特点，广泛应用于光通信和光纤传感等领域。
二、声光调制器的工作原理声光调制器的工作原理主要涉及声光效应和光声传播。
光声效应是指当光束通过声波晶体时，声波晶体中的光子与声子发生相互作用，导致声波的传播和光的调制。
光声传播是将声波晶体中的声波能量转化为光能量，实现光信号的调制。
通过控制声波晶体中声波的产生和传播，可以实现对光信号的调制。
三、声光调制器的性能研究声光调制器的性能是评价其实用性的关键指标之一。
其中，调制速度是指声光调制器在单位时间内对光信号进行调制的能力。
调制速度的提高可以实现更快速的信号传输，对于高速通信具有重要意义。
目前，研究人员通过优化声波晶体的材料和制备工艺，提高声光调制器的调制速度，并取得了一定的进展。
另外，调制深度是指信号调制对光信号的影响程度。
调制深度越大，传输信号的失真就越小，对于保持信号质量至关重要。
研究人员通过改进声波晶体的结构和优化光栅的设计，提高了声光调制器的调制深度，并在实际应用中取得了较好的效果。
此外，光学损耗是评估声光调制器性能的另一个重要因素。
光学损耗会导致信号的衰减，降低通信设备的传输效率。
研究人员通过优化光纤的材料和减小声波晶体中的能量损耗，降低了声光调制器的光学损耗，提高了光信号的传输效率。
四、声光调制器的应用前景声光调制器作为一种先进的光学器件，具有广阔的应用前景。
目前，它已广泛应用于光通信、高速数据传输、光纤传感等领域。
aom声光调制器原理(一)AOM声光调制器简介声光调制器(Acousto-Optic Modulator, AOM)是一种利用固体材料中的声学波对光信号进行调制的设备。
它广泛应用于光学通信、激光干涉测量、光学成像等领域。
本文将从浅入深介绍AOM声光调制器的原理和应用。
原理1.声光效应：声光调制器利用横向电压驱动下固体晶体中的表面声波模式，通过对光波的能量进行调制。
2.Bragg衍射：横向电场调制声光晶体中的折射率，使光波的频率发生变化，从而通过Bragg衍射产生干涉，实现光信号的调制。
3.工作原理：AOM包括一对互相垂直的超声波换能器，其中一个产生声波，另一个用于接收。
通过施加电压，产生的声波在晶体中传播，相应地调制光信号的相位和幅度。
应用声光调制器在以下领域中具有广泛的应用：光学通信•光纤通信：利用声光调制器对光信号进行调制，实现光纤传输中的信号增强和光束的空间调制。
•光谱分析：结合声光调制器和光谱仪，可以实现高速、高灵敏度的光谱分析。
激光干涉测量•光学干涉：利用声光调制器进行干涉信号的调制，可以实现激光干涉测量系统的高精度测量。
光学成像•斑点成像：利用声光调制器对激光束进行调制，实现斑点照明成像。
结论声光调制器作为一种光学调制器件，广泛应用于光学通信、激光干涉测量和光学成像等领域。
通过声光效应和Bragg衍射原理，AOM能够实现对光信号的高速调制和干涉信号的精确控制。
未来，声光调制器在光学领域的应用前景将更加广阔。
原理详解1. 声光效应声光效应是指固体晶体中的声波能够调制光波的传播特性。
当声波通过晶体时，会引起晶格的微小变形，从而导致晶格中离子的位移。
这种位移会改变晶体中的折射率，进而影响光波的传播。
这种声光效应可以分为正常声光效应和反常声光效应两种。
2. Bragg衍射Bragg衍射是指当入射光波和声光晶体中的声波波长满足一定关系时，入射光波会被声波衍射，从而形成干涉图样。
这种衍射效应可以用来调制和分析光信号。
声光调制器（AOM）参数定义
声光调制是一种外调制技术，通常把控制激光束强度变化的声光器件称作声光调制器。
声光调制技术比光源的直接调制技术有高得多的调制频率；与电光调制技术相比，它有更高的消光比（一般大于1000：1），更低的驱动功率，更优良的温度稳定性和更好的光点质量以及低的价格；与机械调制方式相比，它有更小的体积、重量和更好的输出波形。
参数定义
光波长: 用于声光互作用的有效波长。
光波长范围: 满足声光性能参数规约的光波长宽度。
工作频率: 声光器件工作的声载波频率。
衍射效率: 级光强（或衍射光强）与透过声光介质总光强的百分比值。
脉冲重复率: 脉冲信号包络的时间周期的倒数。
光脉冲上升时间: 脉冲信号前沿从10%上升到90%稳定值的时间。
动态调制度: 信号包络的最大值Imax 和最小值Imin，按公式
Imax-Imin/Imax+Imin 计算的数值。
调制带宽: 以低频信号的最大调制度为基值，改变调制信号直到调制度下降3dB 所对应的频率宽度。
线性度: 一级衍射光强与控制电压改变的关系曲线的线性状况。
电压可调范围: 满足线性度指标的控制电压范围。
线性光强等级: 衍射光强度随控制电压改变所能达到可分辨的光强变化等级，亦可称之为灰度等级。
消光比: 一级光衍射光方向上器件处于“开”状态的最佳衍射光强与“关”状态下的杂散光强之比值。
光学透过率: 声光介质插入光路中的透过光强与自由光路的光强之百分比值。
移频带宽: 以中心频率处衍射光强的最大值为基准，衍射光强随声载波频率改变而下降至3dB 所对应的带宽。
