midas中反应谱分析报告

MIDAS分析分析MIDAS/Civil可以对所有的建筑物进⾏线性和⾮线性分析。

特别是装有的多种多样的有限元，可⾮常有效地对建筑物进⾏分析。

在分析功能⽅⾯，由于内存设计所需的多种优秀的运算原理，故可计算出⼗分适⽤且精确的分析结果。

另外不仅对节点数和单元数没有限制，对荷载⼯况和荷载组合数也没有限制。

有限元对于⼀般建筑物所使⽤的梁单元，MIDAS/Civil内存有不仅对于两节点，对于两节点间的变形及任意截⾯的最⼤应⼒分布都可以进⾏分析的功能。

(结果>梁单元细部分析功能).对于板单元，通过适当地使⽤薄板单元(DKT, DKQ)和厚板单元(DKMT, DKM Q)，可以对⼀般储存容器等薄板结构以及各种墙体、板桥的上板、基础板等厚板结构获得精确的分析结果。

具备最新运算原理的变截⾯梁单元可以准确地描述纵⽅向截⾯⼤⼩发⽣变化的承托部分(Hunch beam)或桥梁主梁的效应。

另外所内存的索单元可以有效地⽤来对微⼩应变(Small strain)条件的斜张桥或存在下垂效果(Sagging effect)等⼏何⾮线性特性的悬索结构进⾏设计。

MIDAS/Civil的有限元库如下。

桁架传递单元轴向的张拉、压缩荷载只受拉桁架/钩传递单元轴向的张拉荷载，对于钩，考虑钩距索传递单元轴向的张拉荷载，考虑随内部张⼒变化⽽变化的刚度和下垂效果125G ETTING S TARTED126 只受压桁架/隔断传递单元轴向的压缩荷载对于隔断，考虑隔断距离⼀般梁⼀般梁单元，每个节点考虑6个变形⾃由度变截⾯梁变截⾯梁单元，每个节点考虑6个变形⾃由度板板单元，考虑板内效应和板外弯矩效应平⾯应⼒单元考虑⾯内效应平⾯应变单元考虑全局坐标系X-Z平⾯内的⼆维效应轴对称单元考虑全局坐标系X-Z平⾯内的⼆维效应实体单元每个节点考虑3个变形⾃由度粘弹性消能器由线性弹簧和粘性阻尼并联或串联⽽成，⽤户可根据减震装置的特性对其选择来进⾏建模滞后系统由拥有单轴塑性的6个独⽴的弹簧构成，主要⽤于建⽴如塑性阻尼器⼀样可减低建筑物振动的装置的模型铅芯橡胶⽀座隔震系统利⽤橡胶的低刚度和铅易于屈服的特性来隔离振动对建筑物的影响。

1.在midas中横向计算问题.在midas中横向计算时遇到下列几个问题,请教江老师.1.荷载用"用户定义的车辆荷载",DD,FD,BD均取1.3m,P1,P2为计算值,输入时为何提示最后一项的距离必须为0?2.同样在桥博中用特列荷栽作用时,计算连续盖梁中中支点的负弯距相差很大.其他位置相差不多.主要参数:两跨2X7.5m,bXh=1.4X1.2m,P1,P2取100midas结果支点活载负弯矩-264.99kn.m桥博结果支点活载负弯矩-430kn.m通过多次尝试及MIDAS公司的大力支持，现在最终的结果如下：肯定是加载精度的问题，可以通过将每个梁单元的计算的影响线点数改成6，或者，将梁单元长度改成0.1米，就能保证正好加载到这一点上。

由这个精度引起的误差应该可以接受的，如果非要消除，也是有办法的。

2.梁板模拟箱梁问题腹板用梁单元，　顶底板用板单元，腹板和顶底板间用什么连接，刚性？用这个模型做顶底板验算是否合适？在《铁道标准》杂志的“铁道桥梁设计年会专辑”上有一篇文章，您可以参考一下：铁四院 康小英 《组合截面计算浅析》里面讨论组合截面分别用MIDAS施工阶段联合截面与梁+板来实现，最后得出结论是用梁+板的结果是会放大板的内力。

可能与您关心的问题有相似的地方。

建议您可以先按您的想法做一个，再验证一下，一定要验证！c3.midas里面讲质量转换为荷载什么意思！是否为“荷载转为质量”？在线帮助中这么写：将输入的荷载(作用于整体坐标系(-)Z方向)的垂直分量转换为质量并作为集中质量数据。

该功能主要用于计算地震分析时所需的重力荷载代表值。

直观的理解就是将已输入的荷载，转成质量数据，不必第二次输入。

一般用得比较多的是将二期恒载转成质量。

另外，这里要注意的是，自重不能在这里转换，应该在模型--结构类型中转换。

准确来讲，是算自振频率时（特征值分析）时用的，地震计算时需要各振形，所以间接需要输入质量。

7、请教实体单元和梁单元的连接问题,还有实体单元是不是不能加预应力?我现在建一个模型,是个异型块的. 一部分使用粮单元,一部分使用实体单元. 但是图纸上这是一个整体,我应该怎么连接他们?主要考虑节点的自由度耦合的问题，实体每节点有三个自由度，而梁有六个，直接相连，相当于绞接，所以，得用局部的虚拟梁来实现。

2、实体上加预应力，还是得模拟出预应力的等效荷载。

这个等效荷载就是预应力的效应扣除预应力损失后的值。

一般可以在实体的模型中设置出很多桁架单元，桁架单元之间用连起来的样子就是预应力的形状，每段预应力加一个初拉力（或一个等效的降温效果），而这个初拉力就是预应力扣除损失后的值。

实体与预应力之间怎么连？以前的一般思路是实体分实体的网格，预应力分预应力的单元，然后将预应力的节点与最近的实体的节点之间耦合起来（加一个刚臂）。

怎么求最近的节点，分别将实体的节点与预应力的节点坐标输出，然后用一个小程序自动找。

还有一个思路就是在分实体网格时，直接将实体的节点与预应力的节点位置分得一样，这样就是自动耦合了。

这时得感谢MIDAS，现在有了FX+，用FX+就能很容量实现这个功能。

8、求教Midasl里面抗扭问题的计算进行PSC设计时，需要输入抗扭钢筋，其中间距为横向箍筋的间距，Awt为单支箍筋的面积，Alt为四周所有纵向钢筋的面积，这里的纵向钢筋不包括顶、底板的钢筋，对于单箱多室的箱梁来说不知道是否应该包括所有腹板的纵向钢筋还是只包括周边的纵向钢筋。

另外Midas里面对于单箱多室截面的抗扭惯性矩是如何计算的，采用什么公式？规范上没有明确说明啊。

得看个人的理解了。

我个人认为，这二者应该分开考虑的。

这里的Ixx的计算是按定义来计算的。

9、midas荷载组合和规范中的冲突我在用midas进行自动组合时，发现正常使用极限状态下，midas没有区分长期和短期组合，但是规范规定的长期和短期组合作用项目是不同的，长期组合不组合如沉降、温度等的间接作用，那么用psc设计检算的东西就不是很可*。

某连体结构动力弹塑性分析报告-使用midas-building简介本文介绍了某连体结构的动力弹塑性分析过程和结果，使用了midas-building 软件进行计算和分析。

建模和材料参数设置建模使用了midas-building软件中的三维建模功能，将某连体结构建模成一个由矩形截面构成的矩形柱廊。

考虑到该结构受到的荷载是地震荷载，因此将结构的弹塑性分析过程设置为动力弹塑性分析。

在材料参数设置时，我们假设该结构主要由钢筋和混凝土构成，选用了midas-building软件中的标准材料参数。

其中钢筋的材料参数包括抗拉强度、屈服强度、弹性模量等，混凝土的材料参数包括轴向抗压强度、抗拉强度、初始弹性模量等。

根据国家标准和相关文献数据，我们进行了合理的调整和设置。

荷载设置该结构受到了地震荷载的作用，我们使用了midas-building软件中的地震荷载模拟功能进行荷载设置。

模拟时，我们设置了合理的地震加速度和保护系数，并合理选择了地震波。

动力弹塑性分析在进行动力弹塑性分析前，我们对结构进行了预处理，包括对节点和单元进行编号、分组、约束设置等。

然后，使用midas-building软件中的时程分析功能进行动力弹塑性分析。

具体分析过程如下：1.计算地震作用下的初始结构反应谱。

2.利用初始反应谱进行时程分析，得到结构的振动响应，并将响应进行波形、频谱等多种形式的分析。

3.根据分析输出的数据，进行弹塑性塑性计算，得到结构受力情况，包括节点的位移、应力、应变等参数。

结果分析根据分析计算结果，我们得到了该结构在地震荷载下的应力、位移等参数。

根据这些参数，我们对结构的受力情况进行了分析。

在最大地震作用下，该结构的最大位移为X，最大极限断面承载力为Y，最大弯矩为Z。

根据这些结果，我们对结构进行了评价和分析。

并提出了相应的加固和改进措施。

本文介绍了某连体结构的动力弹塑性分析过程和结果，采用了midas-building软件进行计算和分析。

反应谱分析首先就是建立静力模型,要注意边界条件的设置与桩基础的模拟。

在进行反应谱分析之前要计算模型的振型:首先在结构类型中将模型定义为3D的,勾选将自重转化为质量,操作如图同时还要将外荷载转化为质量(自重不必要转化)。

在分析里选择特征值分析,运行后在结果---振型中查瞧周期与振型。

点击自振模态后面的省略号可以查瞧周期与振型的表格算完振型后就可以加反应谱荷载了,在荷载----地震作用添加反应谱函数点击设计反应谱规范选择下图所选的桥梁规范根据勘探资料与设计要求输入数据(在验算E2作用时别忘了修改此处的选项)采用无量纲加速度的单位就是g。

设置完成后点击确定,然后进行反应谱荷载工况的设置,分为顺桥向与横桥向,具体参数见下图前面两个途中在模态组合控制中要选择CQC,到此反应谱前处理的设置已经完成,运行分析后可以在下图中查瞧反应谱的分析结果。

前处理最后要在结果中进行荷载组合,选择自动生成。

规范要选择下图规范(此处所选择的规范要与后面设计所选择的规范相同。

若在设计运行中出现没有生成设计数据,说明这个地方没有进行荷载组合)接下来就就是对模型进行后处理验算,点击设计,在进行RC设计之前要选择城市桥梁规范,这个规范与前面荷载组合所选择的规范就是一致的。

接下来就就是进行RC设计,首先进行材料参数的设置,这里验算的地震作用要与前面的生成设计反应谱中所选择的一致,材料的设置见下图,需要注意的就是设置完成后别忘了点击编辑,否则就没有设置成功。

接下来就就是设计截面的配筋,根据设计图纸将墩柱截面的钢筋输入即可。

这个地方要注意下,civil程序默认只有竖直的单元才进行RC 验算,如果在截面列表中未出现截面说明有水平的单元与竖直的单元共用一种截面。

截面钢筋设置好以后,接下来要做的就是钢筋混凝土抗震设计构件类型的设置。

在进行设置之前需要定义弯矩--曲率曲线,首先定义弹塑性材料特性,有钢材,约束混凝土,无约束混凝土。

钢材的参数详见下图,无约束混凝土与约束混凝土的强度要进行换算,乘上0、85的系数,换算后的参数详见下图。

Midas各力和组合的解释（包括钢束一次二次）Ｍｉdａｓ各力与组合得解释(帮助“01荷载组合”里截取)提示:在施工阶段分析后,程序会自动生成一个Pｏstcs阶段以及下列荷载工况。

Postcｓ阶段得模型与边界为在施工阶段分析控制对话框中定义得“最终施工阶段”得模型，荷载为该最终施工阶段上得荷载与在“基本”阶段上定义得没有定义为“施工阶段荷载”类型得所有其她荷载。

恒荷载(CS): 除预应力、收缩与徐变之外,在各施工阶段激活与钝化得所有荷载均保存在该工况下。

施工荷载(CS)：当要查瞧恒荷载(CS）中得某个荷载得效应时,可在施工阶段分析控制对话框中得“从施工阶段分析结果得ＣS:恒荷载工况中分离出荷载工况(CS:施工荷载)”中将该工况分离出来,分离出得工况效应将保存在施工荷载（CS)工况中。

钢束一次（ＣS)：钢束张拉力对截面形心得内力引起得效应。

反力: 无。

位移: 钢束预应力引起得位移（用计算得等效荷载考虑支座约束计算得实际位移)内力: 用钢束预应力等效荷载得大小与位置计算得内力（与约束与刚度无关）应力: 用钢束一次内力计算得应力钢束二次（CS)：超静定结构引起得钢束二次效应（次内力引起得效应)。

反力: 用钢束预应力等效荷载计算得反力位移: 无。

内力: 因超静定引起得钢束预应力等效荷载得内力(用预应力等效节点荷载考虑约束与刚度后计算得内力减去钢束一次内力得到得内力)应力: 由钢束二次内力计算得到得应力徐变一次（CS):引起徐变变形得内力效应。

徐变一次与二次就是MIＤAＳ程序内部为了计算方便创造得名称。

反力: 无意义。

位移: 徐变引起得位移(使用徐变一次内力计算得位移)内力：引起计算得到得徐变所需得内力(无实际意义－-－计算徐变一次位移用)应力: 使用徐变一次内力计算得应力(无实际意义)徐变二次(CS):徐变变形引起得实际徐变内力效应。

反力: 徐变二次内力引起得反力内力：徐变引起得实际内力应力：使用徐变二次内力计算得到得应力收缩一次(ＣS）：引起收缩变形得内力效应。

Midas Gen 学习总结一、YJK导入gen（详见“YJK模型转midas模型程序功能与使用”）1．版本选择选择版本V7.30，YJK中的地震反应谱函数和反应谱工况的相关内容不转换V8.00则进行转换。

建议取V8.00。

2．质量来源（质量源）同YJK：查看midas工作树形菜单中“质量”只有节点质量，各节点的质量大小及分布与YJK完全一致，不需要在gen中再将荷载和自重转换为质量。

建议取此选项。

Midas自算：查看midas工作树形菜单中“质量”有荷载转化为质量，同时“结构类型”中参数“将自重转化为质量”也自动勾选。

转入了在YJK定义的各种材料重度及密度。

3．墙体转换板：墙与连梁（墙开洞方式）都转换成midas的板单元，自动网格划分，分析结果较墙单元精确，但不能按规范给出配筋设计。

墙单元：墙转换成墙单元的板类型，连梁转换成梁单元。

分析结果没有板单元精确，但能按规范给出配筋设计。

4. 楼板表现楼板分块：导入到midas楼板为3节点或4节点楼板，需要在midas划分网格。

YJK网格划分：需要将楼板定义为弹性板，并勾选与梁变形协调，导入midas网格已划分，同时梁也实现分割，与板边界耦合。

4．楼屋面荷载板上均布荷载：导入midas楼面荷载同YJK。

导入后查看是否存在整层节点“刚性连接”。

导到周围梁墙：导入midas楼面荷载分配到周边梁墙。

二、gen建模、分析1、建模过程：（cad导入法）①前期准备：修改模型单位（mm）→定义材料、截面和厚度；②构件建模：从cad中导入梁→单元扩展生成柱墙→墙体分割与开洞→定义楼板类型（刚性板/弹性板）；③施加荷载：定义静力荷载工况（恒、活、X/Y风）→分配楼面荷载和施加梁荷载→定义风荷载→定义反应谱和地震作用（Rx、Ry）→定义自重；④补充定义：荷载转化成质量→结构自重转化成质量→定义边界（支承条件、释放约束）→定义结构类型和层数据；⑤运行分析：先设定特征值的振型数量，然后点击运行分析。

143查看分析结果模式的转换MIDAS/Civil 为提高程序的效率和方便使用者而将程序的环境体系区分为前处理模式(Preprocessing Mode)和后处理模式(Post-processing Mode)。

建模过程中的所有输入工作只有在前处理模式才有可能，而荷载组合、反力、位移、构件内力、应力等分析结果的查看和整理工作则可在后处理模式中进行。

模式的转换可使用模式菜单或在图标(Icon Menu)上点击前处理模式或后处理模式。

若分析顺利结束的话，前处理模式会自动转换为后处理模式。

荷载组合及最大/最小值的查寻分析结果的组合MIDAS/Civil 利用结果>荷载组合功能可对静力分析、移动荷载分析、动力分析、水化热分析、非线性分析及各施工阶段分析所算出的所有结果进行任意组合，并可将组合的结果在后处理模式以图形或文本形式输出。

另外，已利用荷载工况组合的荷载组合还可以与其它荷载组合进行重新组合。

请注意，分析结束后若重新回到前处理模式对输入的事项进行修改或变更的话分析结果会被删除。

G ETTING S TARTED144MIDAS/Civil输入荷载组合数据的方法有以下两种。

用户直接输入荷载组合条件的方法从已输入的荷载组合条件文件导入数据的方法种类: 指定分析结果的荷载组合方法添加: 将分析结果进行线性组合包络: 各分析结果的最大(max)，最小(min)及绝对值的最大值ABS : 反应谱分析中绝对值的和与其它分析结果的线性组合SRSS : 反应谱分析中SRSS组合结果与其它分析结果的线性组合荷载组合条件的自动生成和修改对于所输入的荷载组合条件可根据用户的需要，在结果分析过程中利用激活功能予以采用或予以排除。

查看分析结果查看分析结果MIDAS/Civil的后处理模式中对分析结果提供图形和文本两种形式以便可以对所有结果进行分析和验算。

MIDAS/Civil的各种后处理功能从属于结果菜单，其具体的种类如下。

迈达斯技术目录简要 (1)设定操作环境及定义材料和截面 (2)定义材料 (2)定义截面 (3)建立结构模型 (4)主梁及横向联系梁模型 (4)输入横向联系梁 (5)输入桥墩 (5)刚性连接 (7)建立桥墩和系梁 (9)输入边界条件 (10)输入支座的边界条件 (10)刚性连接 (11)输入横向联系梁的梁端刚域 (12)输入桥台的边界条件 (13)输入二期恒载 (15)输入质量 (16)输入反应谱数据 (18)输入反应谱函数 (18)输入反应谱荷载工况 (19)运行结构分析 (20)查看结果 (21)荷载组合 (21)查看振型形状和频率 (22)查看桥墩的支座反力 (25)简要本例题介绍使用MIDAS/CIVIL的反应谱分析功能来进行抗震设计的方法。

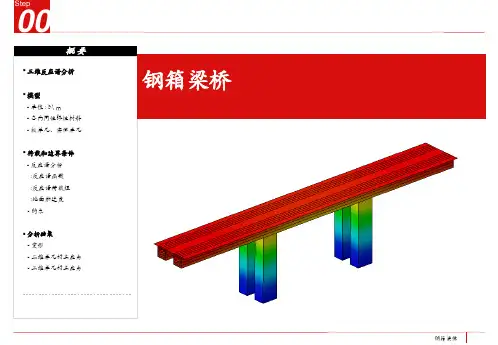

例题模型使用的是简化了的钢箱型桥梁模型，由主梁、横向联系梁和桥墩构成。

桥台部分由于刚度很大，不另外建立模型只输入边界条件；基础部分假设完全固定，也只按边界条件来定义。

下面是桥梁的一些基本数据。

跨径：45 m + 50 m + 45 m = 140 m桥宽：11.4 m主梁形式：钢箱梁钢材：GB(S) Grade3（主梁）混凝土：GB_Civil(RC) 30（桥墩）[单位：mm]图1. 桥梁剖面图设定操作环境及定义材料和截面开新文件（新项目），以‘Response.mcb’为名保存( 保存)。

文件 / 新项目t文件 / 保存 ( Response )将单位体系设定为kN(力), m(长度)。

工具 / 单位体系长度>m ; 力>kN定义材料分别输入主梁和桥墩的材料数据。

模型 / 材料和截面特性 / 材料材料号 (1) ; 类型>S钢材规>GB(S) ; 数据库>Grade3材料号 (2) ; 类型> 混凝土规>GB-Civil(RC) ; 数据库>30图2. 定义材料定义截面使用用户定义来输入主梁、横向联系梁以及桥墩的截面数据。

北京迈达斯技术有限公司目录简要 (1)设定操作环境及定义材料和截面 (2)定义材料 (2)定义截面 (3)建立结构模型 (4)主梁及横向联系梁模型 (4)输入横向联系梁 (5)输入桥墩 (5)刚性连接 (7)建立桥墩和系梁 (9)输入边界条件 (10)输入支座的边界条件 (10)刚性连接 (11)输入横向联系梁的梁端刚域 (12)输入桥台的边界条件 (13)输入二期恒载 (14)输入质量 (15)输入反应谱数据 (17)输入反应谱函数 (17)输入反应谱荷载工况 (18)运行结构分析 (19)查看结果 (20)荷载组合 (20)查看振型形状和频率 (21)查看桥墩的支座反力 (24)简要本例题介绍使用MIDAS/CIVIL的反应谱分析功能来进行抗震设计的方法。

例题模型使用的是简化了的钢箱型桥梁模型，由主梁、横向联系梁和桥墩构成。

桥台部分由于刚度很大，不另外建立模型只输入边界条件；基础部分假设完全固定，也只按边界条件来定义。

下面是桥梁的一些基本数据。

跨径：45 m + 50 m + 45 m = 140 m桥宽：11.4 m主梁形式：钢箱梁钢材：GB(S) Grade3（主梁）混凝土：GB_Civil(RC) 30（桥墩）[单位：mm]图1. 桥梁剖面图设定操作环境及定义材料和截面开新文件（新项目），以‘Response.mcb’为名保存(保存)。

文件/ 新项目t文件/ 保存( Response )将单位体系设定为kN(力), m(长度)。

工具/ 单位体系长度>m; 力>kN ↵定义材料分别输入主梁和桥墩的材料数据。

模型/ 材料和截面特性/ 材料材料号(1); 类型>S钢材规范>GB(S); 数据库>Grade3 ↵材料号(2); 类型>混凝土规范>GB-Civil(RC); 数据库>30 ↵图2. 定义材料定义截面使用用户定义来输入主梁、横向联系梁以及桥墩的截面数据。

例题组合结构分析2例题. 组合结构分析14.设计验算例题 组合结构分析31.简要本例题介绍使用MIDAS/Gen 进行组合结构反应谱分析，采用了合并数据文件的建模方法，并使用组阻尼比计算真实的振型阻尼比。

例题模型是一个混凝土框架—网壳组合结构。

(该例题数据仅供参考)基本数据如下： 混凝土框架：柱： 400x400 主梁： 200x400 次梁： 150x300 混凝土： C30层高： 4.0m 层数：1网壳：上弦： P 165.2x4.5 下弦： P 139.8x4.5 腹杆： P 76.3x3.2 设防烈度：7º（0.10g ） 场地： Ⅱ类图1 分析模型例题组合结构分析4 尺寸示意如下：图4 整体平面示意例题 组合结构分析52.建立混凝土框架模型参考Gen 用户培训例题1——钢筋混凝土结构的建模部分，建立混凝土框架模型，文件保存为“混凝土.mgb ”。

图5 混凝土框架模型例题组合结构分析6 3.建立网壳参考Gen语音资料——网壳建模，建立网壳模型，文件保存为“网壳.mgb”。

图6 网壳模型例题 组合结构分析74.合并数据文件1 主菜单选择 模型>节点>建立坐标中输入“0，0，0”，适用。

图7 网壳模型原点处建立节点2 主菜单选择模型>单元>复制和移动点击全部选中，在“移动/复制单元”对话框中，鼠标点击“dx ，dy ，dz ”，在模型中利用鼠标将网架左下角点指向原点（0，0，0），适用。

注： 该步骤是为了在混凝土模型中合并网壳模型时， 能方便寻找到插入原点。

例题组合结构分析8点。

（0，0）例题 组合结构分析9图9 合并数据文件注：例题组合结构分析10 5.设定边界条件主菜单选择模型>边界条件>一般支撑利用选择底部节点，固结约束。

图11 定义边界时选择边界组例题 组合结构分析116.定义组阻尼比主菜单选择 模型>材料与截面数据>组阻尼比图12 定义组阻尼比12例题组合结构分析12 7.定义荷载1 主菜单选择荷载>静力荷载工况dl：恒荷载 ll：活荷载 wy：风荷载图13 定义荷载工况2 主菜单选择荷载>自重荷载工况：dl 自重系数：Z=-1例题 组合结构分析13图14 定义自重3 菜单选择 荷载>定义楼面荷载类型 定义楼面荷载：normal名称：normal 荷载工况：dl （ll ） 楼面荷载：-5（-2），添加。

反应谱分析首先是建立静力模型，要注意边界条件的设置和桩基础的模拟。

在进行反应谱分析之前要计算模型的振型：首先在结构类型中将模型定义为3D的，勾选将自重转化为质量，操作如图同时还要将外荷载转化为质量（自重不必要转化）。

在分析里选择特征值分析，运行后在结果---振型中查看周期与振型。

点击自振模态后面的省略号可以查看周期与振型的表格算完振型后就可以加反应谱荷载了，在荷载----地震作用添加反应谱函数点击设计反应谱规范选择下图所选的桥梁规范根据勘探资料和设计要求输入数据（在验算E2作用时别忘了修改此处的选项）采用无量纲加速度的单位是g。

设置完成后点击确定，然后进行反应谱荷载工况的设置，分为顺桥向和横桥向，具体参数见下图前面两个途中在模态组合控制中要选择CQC，到此反应谱前处理的设置已经完成，运行分析后可以在下图中查看反应谱的分析结果。

前处理最后要在结果中进行荷载组合，选择自动生成。

规范要选择下图规范（此处所选择的规范要和后面设计所选择的规范相同。

若在设计运行中出现没有生成设计数据，说明这个地方没有进行荷载组合）接下来就是对模型进行后处理验算，点击设计，在进行RC 设计之前要选择城市桥梁规范，这个规范和前面荷载组合所选择的规范是一致的。

接下来就是进行RC设计，首先进行材料参数的设置，这里验算的地震作用要和前面的生成设计反应谱中所选择的一致，材料的设置见下图，需要注意的是设置完成后别忘了点击编辑，否则就没有设置成功。

接下来就是设计截面的配筋，根据设计图纸将墩柱截面的钢筋输入即可。

这个地方要注意下，civil程序默认只有竖直的单元才进行RC验算，如果在截面列表中未出现截面说明有水平的单元与竖直的单元共用一种截面。

截面钢筋设置好以后，接下来要做的是钢筋混凝土抗震设计构件类型的设置。

在进行设置之前需要定义弯矩--曲率曲线，首先定义弹塑性材料特性，有钢材，约束混凝土，无约束混凝土。

钢材的参数详见下图，无约束混凝土与约束混凝土的强度要进行换算，乘上0.85的系数，换算后的参数详见下图。
