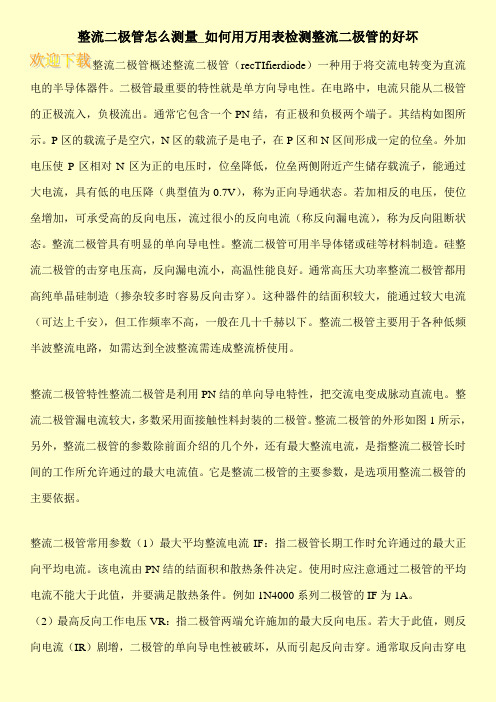

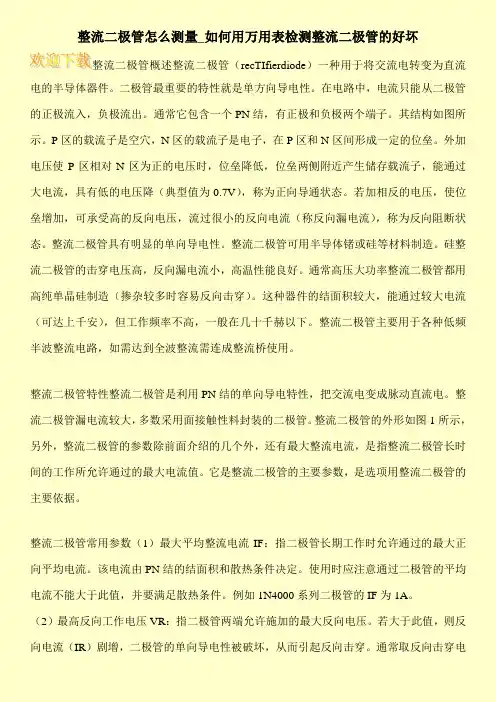

整流二极管怎么测量_如何用万用表检测整流二极管的好坏整流二极管概述整流二极管（recTIfierdiode）一种用于将交流电转变为直流电的半导体器件。
二极管最重要的特性就是单方向导电性。
在电路中，电流只能从二极管的正极流入，负极流出。
通常它包含一个PN结，有正极和负极两个端子。
其结构如图所示。
P区的载流子是空穴，N区的载流子是电子，在P区和N区间形成一定的位垒。
外加电压使P区相对N区为正的电压时，位垒降低，位垒两侧附近产生储存载流子，能通过大电流，具有低的电压降（典型值为0.7V），称为正向导通状态。
若加相反的电压，使位垒增加，可承受高的反向电压，流过很小的反向电流（称反向漏电流），称为反向阻断状态。
整流二极管具有明显的单向导电性。
整流二极管可用半导体锗或硅等材料制造。
硅整流二极管的击穿电压高，反向漏电流小，高温性能良好。
通常高压大功率整流二极管都用高纯单晶硅制造（掺杂较多时容易反向击穿）。
这种器件的结面积较大，能通过较大电流（可达上千安），但工作频率不高，一般在几十千赫以下。
整流二极管主要用于各种低频半波整流电路，如需达到全波整流需连成整流桥使用。
整流二极管特性整流二极管是利用PN结的单向导电特性，把交流电变成脉动直流电。
整流二极管漏电流较大，多数采用面接触性料封装的二极管。
整流二极管的外形如图1所示，另外，整流二极管的参数除前面介绍的几个外，还有最大整流电流，是指整流二极管长时间的工作所允许通过的最大电流值。
它是整流二极管的主要参数，是选项用整流二极管的主要依据。
整流二极管常用参数（1）最大平均整流电流IF：指二极管长期工作时允许通过的最大正向平均电流。
该电流由PN结的结面积和散热条件决定。
使用时应注意通过二极管的平均电流不能大于此值，并要满足散热条件。
例如1N4000系列二极管的IF为1A。
（2）最高反向工作电压VR：指二极管两端允许施加的最大反向电压。
若大于此值，则反向电流（IR）剧增，二极管的单向导电性被破坏，从而引起反向击穿。

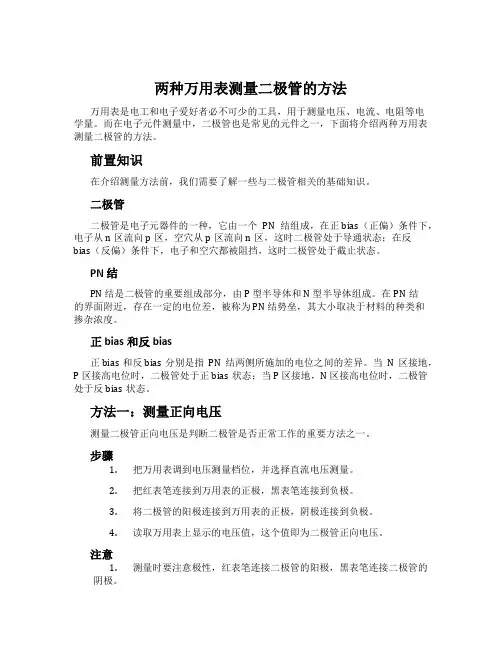

两种万用表测量二极管的方法万用表是电工和电子爱好者必不可少的工具，用于测量电压、电流、电阻等电学量。
而在电子元件测量中，二极管也是常见的元件之一，下面将介绍两种万用表测量二极管的方法。
前置知识在介绍测量方法前，我们需要了解一些与二极管相关的基础知识。
二极管二极管是电子元器件的一种，它由一个PN 结组成，在正bias（正偏）条件下，电子从 n区流向 p区，空穴从 p区流向 n区，这时二极管处于导通状态；在反bias（反偏）条件下，电子和空穴都被阻挡，这时二极管处于截止状态。
PN 结PN 结是二极管的重要组成部分，由 P 型半导体和 N 型半导体组成。
在PN结的界面附近，存在一定的电位差，被称为 PN 结势垒，其大小取决于材料的种类和掺杂浓度。
正bias和反bias正bias和反bias分别是指PN 结两侧所施加的电位之间的差异。
当N 区接地，P 区接高电位时，二极管处于正bias状态；当 P 区接地，N 区接高电位时，二极管处于反bias状态。
方法一：测量正向电压测量二极管正向电压是判断二极管是否正常工作的重要方法之一。
步骤1.把万用表调到电压测量档位，并选择直流电压测量。
2.把红表笔连接到万用表的正极，黑表笔连接到负极。
3.将二极管的阳极连接到万用表的正极，阴极连接到负极。
4.读取万用表上显示的电压值，这个值即为二极管正向电压。
注意1.测量时要注意极性，红表笔连接二极管的阳极，黑表笔连接二极管的阴极。
2.测量二极管正向电压时，必须将二极管正向极性连接到万用表上。
3.在选择万用表测量电压时，应选择与二极管正向电压相近的档位。
如果选择较低档位，将会导致万用表指针振幅较小或者不动。
方法二：测量正向电流测量二极管正向电流是判断二极管是否正常工作的另一种方法。
正向电流是指在二极管正向偏置下，流经二极管的电流。
步骤1.把万用表调到电流测量档位，并选择直流电流测量。
2.把红表笔连接到万用表的正极，黑表笔连接到负极。
简述用万用表判别二极管的质量优劣的方法
用万用表判别二极管的质量优劣可以通过以下方法：
1. 测量正向电压降：将万用表设定为电压测量模式，将二极管的正极与红表笔连接，负极与黑表笔连接，然后将二极管正极连接到正极供电，黑表笔接地。
测量显示的电压降应该在合理范围内，一般来说，正常的硅二极管电压降应该在0.6V~0.7V之间。
2. 测量反向电阻：将万用表设定为电阻测量模式，将二极管的正负极连接到万用表的两个测量引脚上。
测量显示的电阻值应该非常高，接近无穷大。
如果显示的电阻值非常小，可能表示二极管有反向漏电，质量不好。
3. 测量反向电容：将万用表设定为电容测量模式，将二极管的正负极连接到万用表的两个测量引脚上。
如果显示的电容值非常小或者接近0，表示二极管的反向电容很小，反向漏电较多，质量较差。
4. 正向导通测试：将万用表设定为电阻测量模式，将二极管的正负极连接到万用表的两个测量引脚上。
如果显示的电阻值非常小，接近0，表示二极管能够正常导通，质量较好。
通过以上方法可以初步判断二极管的质量优劣，但要注意，万用表只能提供一些基本的测试结果，更加准确的判断还需要使用专业的测试仪器和设备。
一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
来源:输配电设备网3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。
如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

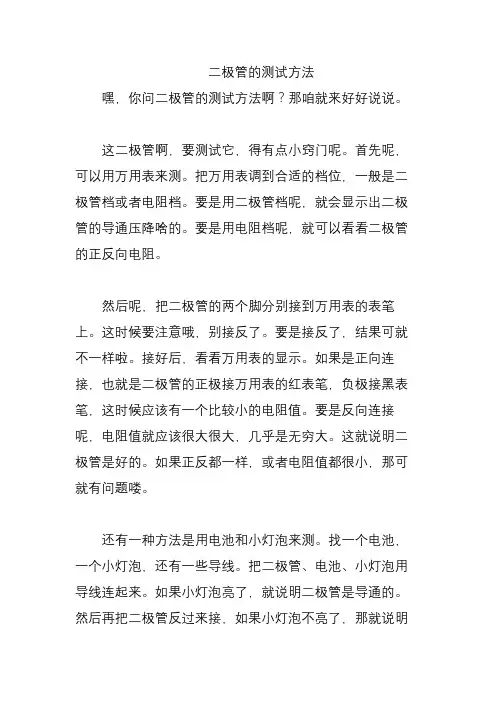

测量二极管好坏的方法
嘿，大家知道怎么测量二极管的好坏吗？这可是很重要的技能哦！
首先，咱来说说测量二极管好坏的具体步骤和要注意的事儿。
把万用表调到合适的挡位，一般用二极管挡或电阻挡就行啦。
然后将红表笔接二极管的正极，黑表笔接负极，这时候如果表头有读数，而且数值在一个合理范围内，那这个二极管大概率就是好的啦。
反过来接，如果表头显示无穷大，那也说明没问题哦。
但可得注意啦，测量的时候手别碰到表笔的金属部分，不然测量结果可能就不准咯，那可就糟糕啦！
在这个过程中，安全性和稳定性那也是相当重要呀！就像走钢丝一样，得稳稳当当的。
确保仪器正常，操作规范，就不会出现啥危险情况。
而且稳定的测量能让我们准确判断二极管的好坏，不然万一搞错了，不就麻烦大啦！
那测量二极管好坏有啥用呢？应用场景可多啦！在电子电路维修中，它可是大功臣呢，可以快速找出有问题的二极管，让电路恢复正常工作。
它的优势也很明显呀，简单快捷，不需要太复杂的设备就能搞定。
这就好比有了一把万能钥匙，能轻松打开电路故障的大门！
我就曾经遇到过一个实际案例，一台电器突然不工作了，我用这个方法一测，嘿，果然是一个二极管坏了，换了个新的，电器立马就恢复正常啦，你说神奇不神奇！
总之呀，学会测量二极管好坏真的超有用，能让我们在电子世界里畅游无阻，解决各种问题，大家赶紧学起来吧！。
测试(cèshì)二极管的方法(fāngfǎ)二极管参数(cānshù)的测试可用晶体管图示仪QT-2，或其它仪器进行测试。
在没有仪器的情况下也可用万用表来简单检查二极管的好坏，但这种检测(jiǎn cè)方法不能测量二极管的参数。
初学者在业余条件下可以使用万用表测试二极管性能(xìngnéng)的好坏。
测试前先万用表的转换开关拨到欧姆档的RX1k档位（注意不要使用RX1档，以免电流过大烧坏二极管），再将红、黑两根表笔短路，进行欧姆调零。
1、正向特性测试把万用表的黑表笔（表内正极）搭触二极管的正极，，红表笔（表内负极）搭触二极管的负极。
若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般正向电阻越小越好。
若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。
短路和断路的管子都不能使用。
2、反向特性测试把万用表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。
（一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2．单向导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300 kΩ左右。
硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
用万能表测二极管的测量方法一.万用表检测普通二极管的极性与好坏。
检测原理：根据二极管的单向导电性这一特点性能良好的二极管，其正向电阻小，反向电阻大；这两个数值相差越大越好。
若相差不多说明二极管的性能不好或已经损坏。
测量时，选用万用表的“欧姆”挡。
一般用R x100或R xlk挡，而不用Rx1或R x10k挡。
因为Rxl挡的电流太大，容易烧坏二极管，R xlok挡的内电源电压太大，易击穿二极管.测量方法：将两表棒分别接在二极管的两个电极上，读出测量的阻值；然后将表棒对换再测量一次，记下第二次阻值。
若两次阻值相差很大，说明该二极管性能良好；并根据测量电阻小的那次的表棒接法(称之为正向连接)，判断出与黑表棒连接的是二极管的正极，与红表棒连接的是二极管的负极。
因为万用表的内电源的正极与万用表的“—”插孔连通，内电源的负极与万用表的“＋”插孔连通。
如果两次测量的阻值都很小，说明二极管已经击穿；如果两次测量的阻值都很大，说明二极管内部已经断路：两次测量的阻值相差不大，说明二极管性能欠佳。
在这些情况下，二极管就不能使用了。
必须指出：由于二极管的伏安特性是非线性的，用万用表的不同电阻挡测量二极管的电阻时，会得出不同的电阻值；实际使用时，流过二极管的电流会较大，因而二极管呈现的电阻值会更小些。
二.特殊类型二极管的检测。
①稳压二极管。
稳压二极管是一种工作在反向击穿区、具有稳定电压作用的二极管。
其极性与性能好坏的测量与普通二极管的测量方法相似，不同之处在于：当使用万用表的Rxlk挡测量二极管时，测得其反向电阻是很大的，此时，将万用表转换到Rx10k档，如果出现万用表指针向右偏转较大角度，即反向电阻值减小很多的情况，则该二极管为稳压二极管；如果反向电阻基本不变，说明该二极管是普通二极管，而不是稳压二极管。
稳压二极管的测量原理是：万用表Rxlk挡的内电池电压较小，通常不会使普通二极管和稳压二极管击穿，所以测出的反向电阻都很大。
晶体二极管的好坏判别
判别二极管的好坏，可用如下方法：
1．用万用表 R*100 或 R*1K 挡测量二极管的正反向电阻，如图 7 所示，锗点接触型的 2AP 型二极管正向电阻在 1K 左右，见土 7a ，反向电阻应在 100K 以上，见图 7b ；硅面接触型的 2CP 型二极管正向电阻在 5K 左右，反相电阻应在 1000K 以上。
总之，正向电阻越小越好，反向电阻越大越好。
但若正向电阻太大或反相电阻太小，表明二极管的检波与整流效率不高。
如图 8 所示，若正向电阻无穷大（表针不动），说明二极管内部断路；若反相电阻接近零，表明二极管已击穿。
内部断开或击穿的二极管均不能使用。
图8
2．如没有万用表，也可用电池、喇叭（或耳机）与被测二极管串接。
当二极管负端接电池正极，正端串接喇叭再接电池负极（反向连接），断续接通时，若喇叭发出教大的“咯咯”声，表明二极管已击传（如图 9a 所示）；反过来，如果将二极管正向连续接通时（如图 9b 所示），喇叭无一点响声，表明二极管内部断路。
二极管的引脚判别及其好坏的测量方法
二极管的引脚判别及其好坏的测量方法如下：
1. 判别极性：将万用表选在R×100挡或R×1k挡，两表笔分别接二极管的两个电极。
若测出的电阻值较小（硅管为几百欧姆到几千欧姆，锗管为
100Ω~1kΩ），说明是正向导通，此时黑表笔接的是二极管的正极，红表
笔接的则是负极；若测出的电阻值较大（几十千欧姆到几百千欧姆），为反向截止，此时红表笔接的是二极管的正极，黑表笔为负极。
2. 检测好坏：对于发光二极管，观测时，长脚为正。
用表测时若表有读数，则此时红表笔所测端为二极管的正极，同时发光二极管会发光。
若没有读数，则将表笔反过来再测一次。
如果两次测量都没有示数，表示此发光二极管已经损坏。
对于稳压二极管，有黑圈的一端为负。
用表测时，若有示数，则红表笔所测端为正，黑表笔端为负。
若没有，反过来再测一次。
如果两次测量都没有示数，表示此稳压二极管已经损坏。
对于整流二极管，有白色圈的为负。
用表测时，若有示数，则红表笔所测端为正，黑表笔端为负。
若没有，反过来再测一次。
如果两次测量都没有示数，表示此整流二极管已经损坏。
以上内容仅供参考，建议查阅专业的电子技术书籍获取更全面和准确的信息。

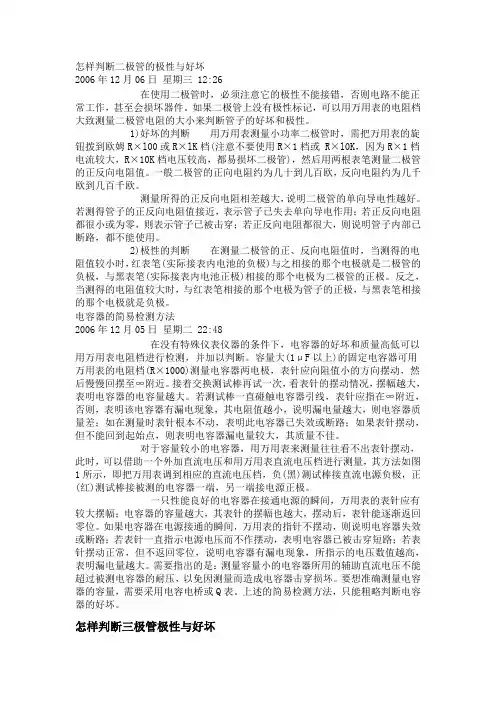

怎样判断二极管的极性与好坏2006年12月06日星期三 12:26在使用二极管时，必须注意它的极性不能接错，否则电路不能正常工作，甚至会损坏器件。
如果二极管上没有极性标记，可以用万用表的电阻档大致测量二极管电阻的大小来判断管子的好坏和极性。
1)好坏的判断用万用表测量小功率二极管时，需把万用表的旋钮拨到欧姆R×l00或R×lK档(注意不要使用R×1档或R×l0K，因为R×1档电流较大，R×10K档电压较高，都易损坏二极管)，然后用两根表笔测量二极管的正反向电阻值。
一般二极管的正向电阻约为几十到几百欧，反向电阻约为几千欧到几百千欧。
测量所得的正反向电阻相差越大，说明二极管的单向导电性越好。
若测得管子的正反向电阻值接近，表示管子已失去单向导电作用；若正反向电阻都很小或为零，则表示管子已被击穿；若正反向电阻都很大，则说明管子内部已断路，都不能使用。
2)极性的判断在测量二极管的正、反向电阻值时，当测得的电阻值较小时，红表笔(实际接表内电池的负极)与之相接的那个电极就是二极管的负极，与黑表笔(实际接表内电池正极)相接的那个电极为二极管的正极。
反之，当测得的电阻值较大时，与红表笔相接的那个电极为管子的正极，与黑表笔相接的那个电极就是负极。
电容器的简易检测方法2006年12月05日星期二 22:48在没有特殊仪表仪器的条件下，电容器的好坏和质量高低可以用万用表电阻档进行检测，并加以判断。
容量大(1μF以上)的固定电容器可用万用表的电阻档(R×1000)测量电容器两电极，表针应向阻值小的方向摆动，然后慢慢回摆至∞附近。
接着交换测试棒再试一次，看表针的摆动情况，摆幅越大，表明电容器的电容量越大。
若测试棒一直碰触电容器引线，表针应指在∞附近，否则，表明该电容器有漏电现象，其电阻值越小，说明漏电量越大，则电容器质量差；如在测量时表针根本不动，表明此电容器已失效或断路；如果表针摆动，但不能回到起始点，则表明电容器漏电量较大，其质量不佳。
