纯水系统招标技术参数

纯水系统技术参数
1、适宜进水：市供自来水，总溶解性固形物含量TDS<200ppm，水压
1.0-5.0kg/cm2。

2、适宜电源：市电AC220V/50HZ。

3、制水量：单机制水量≥200L/小时，相同品牌、型号制水机2台。

4、纯水贮水箱：≥500L*2个，两个水箱之间通过管道连接。

5、纯水水质：满足生化检验、免疫检验用纯水，电导率在线监测、<0.1μs/cm，微生物≤1CFU/ML，微颗粒物≤1个/ml，总有机碳(TOC) ≤10ppb。

6、水预处理：石英砂、活性炭自动冲洗，阳树脂自动软化再生。

7、自来水增压、纯水供应增压装置（纯水増压泵一用一备）：自动压力控制，通水量≥2吨/小时。

8、精密过滤：三位一体、逐层递减式三段精密滤芯，保护反渗透膜。

9、纯水机运行系统：一键操作，全自动启、停，附有高水位停机保护和低水位缺水保护。

10、水质监测系统：（1）纯水贮水箱水质24小时监测，数字显示；外接电脑的水质监测记录系统在线、自动记录；（2）制水机水质超标自动停机功能（自动提醒更换耗材），并将通知在线、自动传送到外接电脑的水质监测记录系统；（3）外接电脑的水质监测记录系统安放在实验室的生化组或免疫组。

提供相应证明（如说明书、批准文件）。

11、制水机自动冲洗功能：制水机一定时间不工作时，自动实现膜冲洗。

12、树脂量装载量≥40升/台，或者使用其它材质达到相应功能，避免频繁更换耗材。

13、耗材：列出耗材清单，包括名称、规格/型号、价格。

（至少列出耗材价格：树脂、滤芯、反渗透膜。

）
纯水系统采购项目评分方法
本项目采用综合评分法。

纯水系统招标技术参数一、设备名称纯水系统（纯水机）用于口腔医院牙科综合治疗机进行口腔内治疗用纯水制作二、技术参数2.1、产水水质：符合GB6682-2008医用纯净水标准；2.2、产水量：一级产水量：≥1000L/H2.3、纯水电导率：≤15μs/cm（25℃）；2.4、适用牙医机数：≥150台（按6.7L/H/台计算）；2.5、主要工艺：一级反渗透处理工艺；2.6、控制系统：系统采用PLC全智能控制，全自动运行控制，无需专人看管2.7、液晶触摸屏；2.8、电源：AC380V，功率≤8Kw；2.9、原水要求：城市自来水或达标地下水；进水水压＞0.1MPa；耗水量≥1600L/H；2.10、操作压力：0.8～4.8MPa（可调），最高压力5.0MPa；2.11、系统排空率：≥99%，无死腔；2.12、溶解盐去除率：≥99%，内毒素、细菌去除率≥99.5%；2.13、RO系统回收率: 60% ～75% ；2.14、具备时间程序自动冲洗功能，定时对膜组件进行清洗；2.15、具备多功能自动保护功能：如无水、低压、过载等保护；2.16、具备水箱液位全自动控制；水箱液位全自动控制；主机与水箱之间的设备连接不仅实现联动，同时保护每台泵不至于空转而损坏同时监控并显示两路水质电导率（源水电导率、出水电导率）水质电导率不合格设限报警；2.17、系统设备具备升级功能，多点分质恒压供水，高效方便；2.18、纯水管全部采用国标塑料管卫生级PPR热水管（管径按工程设计要求确定）；2.19、纯水机供水系统必须设计安装成循环水系统(供每台牙科综合治疗机的纯水管都必须与纯水循环管道连接，使纯水能回到纯水储水罐内行成循环回路，没有死角)；2.20、彻底杜绝细菌及内毒素的滋生，采用内毒素控制器技术或相应的应对措施；2.11、配套安装臭氧消毒机、紫外线消毒等装置，定时自动对储水罐内纯水进行消毒处理；2.12、原水储水罐，304不锈钢厚≥2mm 容量≥1000L；2.13纯水储水罐，304不锈钢厚≥2mm 容量≥1000L；2.14、具备双泵供水（含应急备用供水泵）功能，扬程≥30米；2.15、系统采用一级反渗透工艺，能在安全、稳定、节能的状态下长时间运行；2.16、机架（或机柜）采用SUS304全不锈钢制作，杜绝水对机架的腐蚀和氧化，并保障操作人员的使用安全；2.17、主机管路采用卫生级UPVC管，保障水质安全；2.18、预处理部分采用三级过滤，机械过滤器、软化过滤器、保安过滤器组成（多介质过滤器，活性炭过滤器，精密过滤器）2.19、采用高灵敏度的电导率传感器精确连续在线监测，保证产水质量，并有压力、流量等显示；2.20、完善的保护功能，能在低压、高压的情况下自动保护并报警，确保系统安全运行；2.21、采用进口品牌压力罐、自动冲洗控制装置、反渗透膜（采用抗污染能力强、产水量大、使用寿命长）等优质部件2.22、增压泵体采用最先进专业泵，配置符合水处理设计流速的过滤器；2.23、采用节能安全的双路供水工艺，保证运行过程的连续性和安全性，并可同时进行复用等工作；2.24、牙医机直供管路上无任何储水装置，符合国标2008版医用水设备设计规范；2.25、人机对话使用大尺寸触摸屏，方便观察和使用，并可免除各种按钮器件频繁使用带来的故障发生率；2.26、系统设置有自动和手动两种运行模式，自动化控制装置采用进口名牌PLC（可编程控制器）作为中心控制元件，通过多点多路水位传感器，动态压力控制器监测各部件的运行情况，实现自动化运行。

纯水设施技术参数1. 纯水设施主要技术参数表序号参数名称参数数值1 原水压力 0.3-0.4MPa （0.3MPa最正确）2 原水流量≥2.0T/H3 原水硬度≤8 mmol/L4 原水进水温度5 ～35℃（25℃最正确）5 纯化水产量 500L/H （25℃）6 纯化水质切合新版内镜冲洗中心用水规范7 设施电源 AC 380V/50Hz （三相五线制）8 设施功率 5KW9 设施工作环境温度 2 ～45℃10 设施离子去除率≥99%11 设施水利用率≥70%12 设施纯水箱储水量 500 L 不锈钢13 设施控制方式全自动控制，在线显示电导率14 设施应用范围内镜冲洗中心2. 设施构成由预办理系统、反浸透主机系统及纯水供水系统、细菌过滤器、 UV 杀菌器构成2.1. 预办理系统预办理系统由多介质过滤器、融化过滤器、保安过滤器构成。

2.1.1 多介质过滤器多介质过滤器：滤料为酸洗石英砂、椰壳净水级活性炭，流量≥2m3/h罐体规格为 1054 树脂罐控制阀为全自动过滤控制阀2.1.2 融化器过滤融化过滤器：滤料为强酸性阳离子树脂，流量≥2m3/h罐体规格为 1054 树脂罐控制阀为全自动重生控制阀2.2. 反浸透主机系统高压泵材质：泵体为不锈钢，流量≥2m3/h ，扬程≥ 120m反浸透膜元件：脱盐率≥99%反浸透膜片种类为：芬芳族聚酰胺复合膜膜元件数目： 2 根/套反浸透主机尺寸： 1350×800×1700 mm （长×宽×高）反浸透主机模块：集成一体化不锈钢框架2.3. 纯水供水系统由纯水箱、压力控制模块及纯水泵等构成；纯水泵：材质不锈钢，流量≥2m3/h ，扬程≥30m纯水箱：容积为 500L ，材质为不锈钢，配自动液位装置恒压系统：采纳美国入口恒压供水系统供水控制：同时受水箱液位和压力控制器的两重控制，以实现整个系统的均衡、稳固运转和对纯水泵的缺水运转保护。

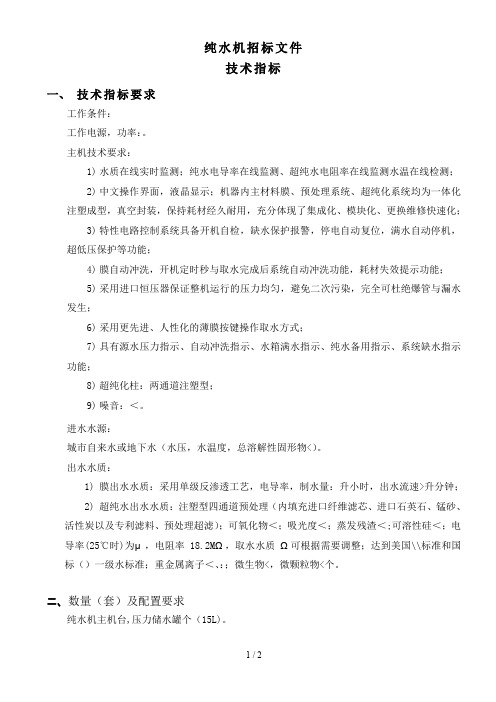

纯水机招标文件技术指标一、技术指标要求工作条件：工作电源，功率：。

主机技术要求：1)水质在线实时监测；纯水电导率在线监测、超纯水电阻率在线监测水温在线检测；2)中文操作界面，液晶显示；机器内主材料膜、预处理系统、超纯化系统均为一体化注塑成型，真空封装，保持耗材经久耐用，充分体现了集成化、模块化、更换维修快速化；3)特性电路控制系统具备开机自检，缺水保护报警，停电自动复位，满水自动停机，超低压保护等功能；4)膜自动冲洗，开机定时秒与取水完成后系统自动冲洗功能，耗材失效提示功能；5)采用进口恒压器保证整机运行的压力均匀，避免二次污染，完全可杜绝爆管与漏水发生；6)采用更先进、人性化的薄膜按键操作取水方式；7)具有源水压力指示、自动冲洗指示、水箱满水指示、纯水备用指示、系统缺水指示功能；8)超纯化柱：两通道注塑型；9)噪音：＜。

进水水源：城市自来水或地下水（水压，水温度，总溶解性固形物<）。

出水水质：1)膜出水水质：采用单级反渗透工艺，电导率，制水量：升小时，出水流速>升分钟；2)超纯水出水水质：注塑型四通道预处理（内填充进口纤维滤芯、进口石英石、锰砂、活性炭以及专利滤料、预处理超滤）；可氧化物＜；吸光度＜；蒸发残渣＜;可溶性硅＜；电导率(25℃时)为μ，电阻率18.2MΩ，取水水质Ω可根据需要调整；达到美国\\标准和国标（）一级水标准；重金属离子＜、：；微生物<，微颗粒物<个。

二、数量（套）及配置要求纯水机主机台,压力储水罐个（15L)。

三、技术支持和服务技术咨询：销售工程师免费为顾客解答产品性能、系统配置、布线、安装及相关技术问题。

调试开通：在相关单位安装好产品之后，技术人员到现场进行系统的调试开通。

技术培训：当技术人员调试开通结束后，免费提供操作维护人员提供使用、维护培训服务。

质保期限：自设备安装日起，提供个月的产品质保期，免费提供上门维修服务（耗材除外）；质保期内：产品出现质量问题免费服务（耗材、人为因素除外）。

纯水设备技术参数1. 纯水设备主要技术参数表序号参数名称参数数值1 原水压力 0.3-0.4MPa （ 0.3MPa 最佳 ）2 原水流量 ≥2.0T/H3 原水硬度≤8 mmol/L4原水进水温度5 ～ ℃ （ ℃ 最佳） 35 255 纯化水产量500L/H（ ℃）256 纯化水质 符合新版内镜清洗中心用水规范7 设备电源 AC 380V/50Hz （三相五线制）8 设备功率5KW9设备工作环境温度2 ～ ℃45 10 设备离子去除率 ≥99% 11 设备水利用率 ≥70%12 设备纯水箱储水量 500 L不锈钢13设备控制方式 全自动控制，在线显示电导率14 设备应用范围内镜清洗中心2. 设备组成由预处理系统、反渗透主机系统及纯水供水系统、细菌过滤器、UV 杀菌器组成2.1. 预处理系统预处理系统由多介质过滤器、软化过滤器、保安过滤器组成。

2.1.1 多介质过滤器多介质过滤器：滤料为酸洗石英砂、椰壳净水级活性炭，流量≥2m3/h罐体规格为 1054 树脂罐控制阀为全自动过滤控制阀2.1.2 软化器过滤软化过滤器：滤料为强酸性阳离子树脂，流量 ≥2m3/h罐体规格为 1054树脂罐控制阀为全自动再生控制阀2.2. 反渗透主机系统高压泵材质：泵体为不锈钢，流量≥2m3/h ，扬程≥ 120m反渗透膜元件：脱盐率≥99%反渗透膜片类型为：芳香族聚酰胺复合膜膜元件数量： 2 根 / 套反渗透主机尺寸： 1350×800×1700mm （长×宽×高）反渗透主机模块：集成一体化不锈钢框架2.3.纯水供水系统由纯水箱、压力控制模块及纯水泵等组成；纯水泵：材质不锈钢，流量≥2m3/h，扬程≥30m纯水箱：容积为500L ，材质为不锈钢，配自动液位装置恒压系统：采用美国进口恒压供水系统供水控制：同时受水箱液位和压力控制器的双重控制，以实现整个系统的平衡、稳定运行和对纯水泵的缺水运行保护。

小型实验室超纯水系统招标参数主要技术规格及要求：一、超纯水系统★1.以纯水（反渗透水、蒸馏水等）为进水，通过超纯化柱制备实验室一级超纯水。

水质达到或超过中国实验室用水标准和试验方法(GB 6682-2008)定义的一级纯水，符合ASTM、CLSL、ISO3696对一级纯水的质量标准。

2. 系统产水水质：超纯水产水流速：1-1.5 L/min产水电阻率(@25℃)：18.2 ΜΩ•cm总有机碳TOC*：< 5 ppb颗粒(> 0.2 μm)：<1 /ml (配置0.2 μm终端滤器或终端超滤器)微生物：< 1 cfu/ml (配置0.2 μm终端滤器或终端超滤器)热原含量：< 0.001 Eu/ml (配置终端超滤器)★3. 控制系统：全自动设计，系统1小时自动内循环一次。

★4. 符合中国原水水质的超大容量四管纯化柱：具有专利支持，全注塑热焊接技术封装，以三级水进水产超纯水量>4吨★5. 可以连接进水容器的液位传感器，确保不会因为进水不足导致泵空转6. 内置185/254双波长紫外灯，使用寿命：>8000小时7. 超纯水终端可选配去除特定目标污染物的终端超滤器，如液相色谱用终端过滤器/ 去除细菌内毒素及RNA 酶型超滤器/ 去干扰素型终端超滤器/ 去挥发有机物型终端超滤器。

★8. 可设置定量取水的数值及参数★9. 高清彩色显示屏，所有信息显示清晰完整。

★10.具有多级操作界面，方便使用者/管理者/工程师管理的角色切换。

★11.耗材到期、设备故障等报警信息，采用醒目的黄色和红色信息提示。

★12.设备采用耐腐蚀全注塑机壳。

13.设备供电：AC 220V 50Hz★14.可提供各类标准所需的3Q认证：IQ（安装确认），OQ（操作确认），PQ（性能确认），以及GMP、GLP环境下的维护程序。

★15. 生产厂家通过ISO9001:2008体系认证，产品通过CE及FCC认证。

纯化水处理系统主要技术参数及配置要求1.设备名称及数量：纯化水处理系统1套2.系统设计为总处理一级纯水量为6吨/小时，二级纯水量为1吨/小时，软化水量为10吨/小时，能满足全供应中心所有设备用水需求，该系统的主要单元分两组设计，两组可同时运行，也可单独运行，满足科室节水、电需求，以及保障设备在单一故障情况下持续供水的能力。

双泵设计，并联，知名品牌电机。

3.水质要求达到规范要求。

纯化水电导率≤15μs /cm.25℃）；软式内镜清洗消毒技术规范（WS507—2016）要求（纯化水电导率≤15μs /cm.25℃，出水细菌总数≤10CFU/100ml）。

软化水符合GB1576-2008《工业锅炉水质》标准（产水硬度0.03 mmol/L）。

4.一级反渗透纯水储罐采用分级储水设计，2套总储水罐容积为2吨的不锈钢无菌水箱，1套分级储水罐容积为1吨不锈钢无菌水箱专供腔镜工作站系统使用（无菌水供水设置），1套为软化水专用储罐为2吨容积不锈钢无菌水箱，各个储罐相互独立，自动补水。

5.系统中所有水泵及控制器（触摸屏、PLC）部分均采用进口品牌；供水泵采用进口变频器控制。

每路供水泵采用一开一备交替运行设计，自动切换。

6.水处理系统控制方式为全自动控制或自动与手动控制。

7.供水范围为整个消毒供应中心，采用集中制水供水，无菌水采用无滞留式循环供水。

8.超压回流装置。

运行方式为全自动，连续产水，自动保护。

9.界面为中文液晶显示与实体键操控，智能型微处理器芯片作数据处理，满足自动运行的各项要求，功能丰富，操作简便。

系统实现手机远程监控及实时接收系统故障报警信息。

10.预处理罐体采用玻璃钢材料，内胆采用进口级PE材料制作一次性成型，并设有旁路系统；预处理罐体卫生级别通过省级单位颁发的涉及饮用水卫生安全产品卫生许可批件（提供省级单位涉及饮水用卫生安全产品卫生许可批件证书）。

11.反渗透主机所有管路采用卫生级SUS304不锈钢，采用内外成型氩弧焊连接，避免死腔。

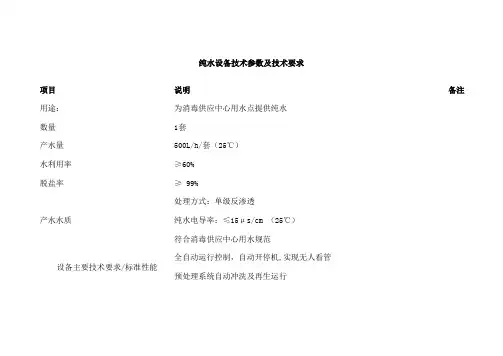

纯水设备技术参数及技术要求项目说明备注用途：为消毒供应中心用水点提供纯水数量1套产水量500L/h/套（25℃）水利用率≥60%脱盐率≥ 99%产水水质处理方式：单级反渗透纯水电导率：≤15μs/cm （25℃）符合消毒供应中心用水规范设备主要技术要求/标准性能全自动运行控制，自动开停机,实现无人看管预处理系统自动冲洗及再生运行反渗主机的自动清洗保养功能,具有自动脉冲冲洗功能具备无水保护，压力保护等多种安全自锁装置多功能监测可实现水质、流量、压力在线显示智能平衡系统确保设备运行的稳定与安全软水、纯水具有独立的供水管路，可分别多点取水控制方式全自动控制、触摸屏操作，在线显示电导率等参数★预处理系统：预处理系统由多介质过滤器、活性炭过滤器、软化过滤器、保安过滤器组成多介质过滤器要求：滤料为石英砂，污染指数（SDI）≤4；处理量≥2m3/h罐体规格为1054树脂罐阀体为全自动控制阀活性炭过滤器：滤料为优质果壳炭，处理量≥2m3/h软化过滤器：滤料为强酸性阳离子树脂，流量≥2m³/h盐箱：容积100L,材质PE,选用国内优质品牌★反渗透系统处理方式：单级反渗透高压泵要求：泵体材质：不锈钢、流量≥ 2 m³/h、扬程≥ 150m。

膜元件要求；脱盐率≥99%、膜片类型为：芳香族聚酰胺复合膜产水量为≥ 0.25m³/H/支膜元件数量：2根/套★纯水供水系统由卫生级不锈钢储水箱及纯水泵等组成纯水泵要求：材质为不锈钢，流量≥2m³/h、扬程≥50m水箱：容积为1000L,材质为SUS304不锈钢，佩带呼吸器、液位装置供水同时受水箱液位或原水低压开关的双重控制，以实现整个系统的平衡、稳定运行和对水泵的保护管路要求：系统管道：优质U-PVC其他参数入水口压力： 0.2Mpa～0.4MPa（最佳为0.3MPa ）原水流量: ≥3.0m3/h原水硬度：≤8 mmoL进水温度: 5～35℃ （25℃ 最佳）工作环境温度： 2～45℃电源: AC 380V/50Hz （三相五线制）设备功率: 4KW纯水电导率：≤15us/cm纯水流量：≥1.0m3/h离子去除率： 96%～99% 以上纯水箱储水量： 1000 L控制方式：自动控制。

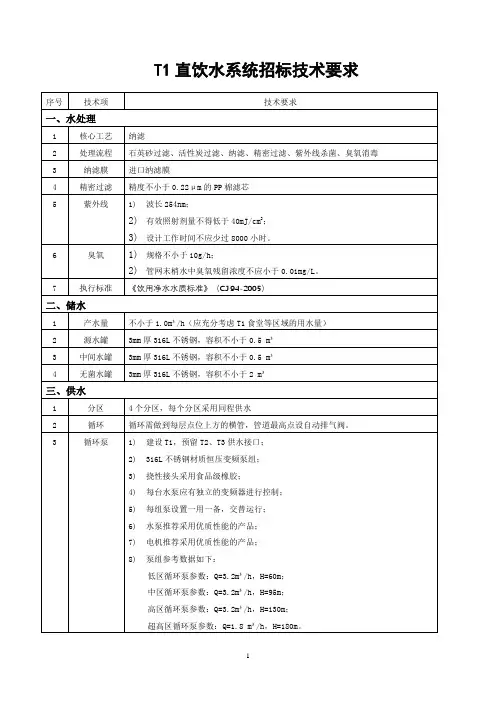

T1直饮水系统招标技术要求
9 送水要求低区循环泵参数：Q=3.2m³/h，H=60m。

中区循环泵参数：Q=3.2 m³/h，H=95m。

高区循环泵参数：Q=3.2 m³/h，H=130m。

超高区循环泵参数：Q=1.8 m³/h，H=180m。

10 系统设计
基本参数T1饮水人数：2000 人；T2、T3饮水人数：1000人
用水定额：2升/人•天
额定总用水量：6T/天
制水主机工作时长：10小时/天
（最佳工况是4~10小时/天，设计规格满足要求）
时变化系数：4
日变化系数：1.2
主管流速：0.8~1.2 米/秒；支管流速：0.6~0.8m/s
系统最高及最低饮水点：40米（相对于机房平面）、162米（相对于机房平面）
11 环境适应性
要求室外环境温度：-10℃~45℃大气压力：夏季约 100KPa
12 电源要求电压：AC380V，3相5线
AC220V，单相3线
频率：50HZ
电压波动：±5%
功率：10Kw（15F机房）、15Kw（30F机房）
接地电阻要求：≤4欧姆
14 设备运行
要求
全自动每天24小时连续工作制
15 设备处理
工艺
16 配件
使用标准a.符合国家标准，不影响最终产品质量；
b.指定高端品牌或同档次品牌；
c.未指定品牌的配件：选用进口产品零部件。

《饮用净水水质标准》（CJ 94-2005）。

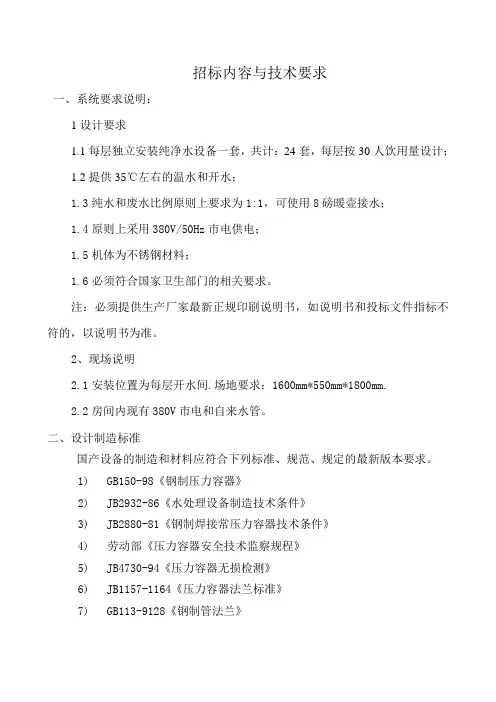

招标内容与技术要求一、系统要求说明：1设计要求1.1每层独立安装纯净水设备一套，共计：24套，每层按30人饮用量设计；1.2提供35℃左右的温水和开水；1.3纯水和废水比例原则上要求为1:1，可使用8磅暖壶接水；1.4原则上采用380V/50Hz市电供电；1.5机体为不锈钢材料；1.6必须符合国家卫生部门的相关要求。

注：必须提供生产厂家最新正规印刷说明书，如说明书和投标文件指标不符的，以说明书为准。

2、现场说明2.1安装位置为每层开水间.场地要求：1600mm*550mm*1800mm.2.2房间内现有380V市电和自来水管。

二、设计制造标准国产设备的制造和材料应符合下列标准、规范、规定的最新版本要求。

1) GB150-98《钢制压力容器》2) JB2932-86《水处理设备制造技术条件》3) JB2880-81《钢制焊接常压力容器技术条件》4) 劳动部《压力容器安全技术监察规程》5) JB4730-94《压力容器无损检测》6) JB1157-1164《压力容器法兰标准》7) GB113-9128《钢制管法兰》三、工艺流程说明遵循贵单位的场地现状，对于主体24层的办公楼宇，工作时间8小时，每层设置终端RO过滤、加热饮水设备一套，饮用水定额3L/每人每天、时变化系数1.5。

根据大楼楼层结构及办公需要，按照每层30人饮水量配置设备，设备选放位置为开水房。

四、设备的流程自来水→→PP纤维→→颗粒活性炭→→精密活性炭→→进口逆渗透膜→→后置活性炭→纯水→→开水五、设备技术说明1、水胆容量：27L2、供水量：开水量45L/H;温水量：300L/H.3、功率：4.5KW.4、电源：380V 50Hz5、外形尺寸：800mm*410mm*1495mm六、设备部分工艺说明1、活性炭过滤器此过滤器采用二次过滤层的过滤器，去除水中的色素、异味、大量生化有机物、去除水中的余氯及农药污染物及其它对系统有害的污染物。

2、高压泵高压泵的作用是为反渗透装置提供足够的进水压力，保证反渗透膜的正常运行。
