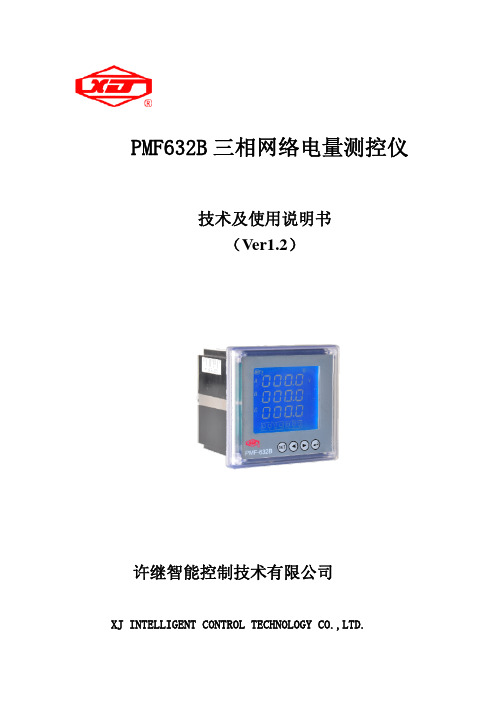

PMF632B产品说明书V1.2 20101206
2．PMF632B技术规格参数 .......................................................................................................................... 3 3．PMF632B装置硬件............................................................................................................................... 4
6.4.1．读寄存器（功能码 03H）......................................................................................................................... 16 6.4.2．写多个点连续寄存器（10H） ................................................................................................................. 17
绝缘
输入、输出、电源对机壳>5MΩ
3
3．PMF632B装置硬件
3.1．PMF632B外形和安装尺寸 外形尺寸（单位：mm）
PMF632B 三相网络电量测控仪
SET
安装尺寸（单位：mm）
安装方法： ①在固定的配电柜上，选择合适的位置开一个 86×86mm 的安装孔； ②取出仪表、固定夹 和螺丝； ③将仪表插入配电柜的安装孔内； ④安装好仪表的固定夹，锁紧固定螺丝。
6.4.1．读寄存器（功能码 03H）......................................................................................................................... 16 6.4.2．写多个点连续寄存器（10H） ................................................................................................................. 17
绝缘
输入、输出、电源对机壳>5MΩ
3
3．PMF632B装置硬件
3.1．PMF632B外形和安装尺寸 外形尺寸（单位：mm）
PMF632B 三相网络电量测控仪
SET
安装尺寸（单位：mm）
安装方法： ①在固定的配电柜上，选择合适的位置开一个 86×86mm 的安装孔； ②取出仪表、固定夹 和螺丝； ③将仪表插入配电柜的安装孔内； ④安装好仪表的固定夹，锁紧固定螺丝。
702说明书V2.00
2.3.3
装置出口和信号接点单接点时最大允许接通功率为150W或1250VA，最大允许长期接通电流5A，多副接点并联时接通功率和电流可以适当提高。两种方式下接点均不允许断弧。
2.3.4
掉电不停计时的实时时钟。该实时时钟具备万年历功能，能接收微机监控系统的校时。装置内部实时时钟在装置掉电时自动切换由时钟芯片内部锂电池供电，在电池无短路及其它异常情况下，后备电池工作时间不少于10年。BCPU和PCPU时钟严格与MCPU同步，误差不超过±5ms。
2.3.5
静电放电性能符合：GB/T14598.14-1998（Ⅳ级）
快速瞬变干扰性能符合：GB/T14598.10-1996（Ⅳ级）
浪涌（冲击）抗扰度性能符合：GB/T17626.5-1999（Ⅲ级）
高频电气干扰（1MHz脉冲群）性能符合：GB/T14598.13-1998（Ⅲ级）
辐射电磁场干扰性能符合：GB/T14598.9-2001（Ⅲ级）
两边同除以 ，则：
两边同除以 ，则：
由此可以得到如下相位比较方程：
③由M的变化可得到正方向故障时的动作特性：
当 时，有：
其图形为小圆，圆内为动作区。
当 时，有：
其图形为大圆，圆内为动作区。
当 时，有：
其图形为与 垂直的直线，直线上方为动作区。
动作特性如图3-2所示。
图3-2可变特性工频变化量电抗元件反方向动作特性
当 时，有：
其图形为与 垂直的直线，直线下方为动作区。
动作特性如图3-1所示。
图3-1可变特性工频变化量电抗元件正方向动作特性
2)反方向故障
以相间距离为例，反方向故障时，（3-7）式推导如下：
①（3-7）式两边同除以 得：
其中： 为整定阻抗， 为故障点的短路阻抗， 为本线路线路侧的电源阻抗。
装置出口和信号接点单接点时最大允许接通功率为150W或1250VA，最大允许长期接通电流5A，多副接点并联时接通功率和电流可以适当提高。两种方式下接点均不允许断弧。
2.3.4
掉电不停计时的实时时钟。该实时时钟具备万年历功能，能接收微机监控系统的校时。装置内部实时时钟在装置掉电时自动切换由时钟芯片内部锂电池供电，在电池无短路及其它异常情况下，后备电池工作时间不少于10年。BCPU和PCPU时钟严格与MCPU同步，误差不超过±5ms。
2.3.5
静电放电性能符合：GB/T14598.14-1998（Ⅳ级）
快速瞬变干扰性能符合：GB/T14598.10-1996（Ⅳ级）
浪涌（冲击）抗扰度性能符合：GB/T17626.5-1999（Ⅲ级）
高频电气干扰（1MHz脉冲群）性能符合：GB/T14598.13-1998（Ⅲ级）
辐射电磁场干扰性能符合：GB/T14598.9-2001（Ⅲ级）
两边同除以 ，则：
两边同除以 ，则：
由此可以得到如下相位比较方程：
③由M的变化可得到正方向故障时的动作特性：
当 时，有：
其图形为小圆，圆内为动作区。
当 时，有：
其图形为大圆，圆内为动作区。
当 时，有：
其图形为与 垂直的直线，直线上方为动作区。
动作特性如图3-2所示。
图3-2可变特性工频变化量电抗元件反方向动作特性
当 时，有：
其图形为与 垂直的直线，直线下方为动作区。
动作特性如图3-1所示。
图3-1可变特性工频变化量电抗元件正方向动作特性
2)反方向故障
以相间距离为例，反方向故障时，（3-7）式推导如下：
①（3-7）式两边同除以 得：
其中： 为整定阻抗， 为故障点的短路阻抗， 为本线路线路侧的电源阻抗。
许继测控仪表有限公司DP-30B产品选型手册
监控装置适用于 35KV 及以下电压等级所装
DPC-31B：单相不
平衡模式
置
置的并联电容器的保
护及测控
DPM-30B 电动机智能
DPM-32B：适用
DPM-30B 电动 监控装置适用于 DPM-31B：适用于
4
机智能监控装 置
3~10KV 电压等级的中 高压异步电动机的保
护及测控
电机功率＜ 2000KW 电机回路
故障录波：每周波保存 64 点，保存 25 个周期，故 障前 15，故障后 10，共可采集 180 组，采集三相电 压或者三相电流,波形图形能通过液晶显示 16 路有源开入 标配 1 路 RS485 接口；可增选 1 路 RS485 接口； 2 路直流量采集口，可以采集 4~20mA 模拟信号； 双以太网通讯接口 2 路脉冲输入 1 路 GPS 对时 2 路可编程 4～20mA 输出，可以任意整定所对应的 测量量和倍数； RS232 调试串口
选配
选配
3、典型接线图
4 DPT-30B 变压器智能监控装置
1、 概述 DPT-30B 变压器综合保护监控装置适用于 10KV 及以下电压等级低压大容量变压器的保
护和监控。DPT-31B 厂用变智能监控装置主要适用于 3～10kV 电压等级小电流接地系统或小 电阻接地系统中的厂用变、所用变或接地变的保护；DPT-32B 用于变压器后备保护；DPT-33B 用于大于 2000kvar 以上变压器保护,具有差动保护和后备保护功能。 2、 功能配置
差动速断保护 保 护 比率差动保护
功 差流越限告警 能
TA 断线检测
功能名称
DPM-31B
DPM-32B
■ ■ ■ ■
电动机启动超时保护 二段电流保护 反时限电流保护 两段式负序电流保护 低电压保护 过电压保护 过负荷保护 零序电流保护 过热保护 FC 回路保护 母线绝缘监察
继电保护测试仪品牌

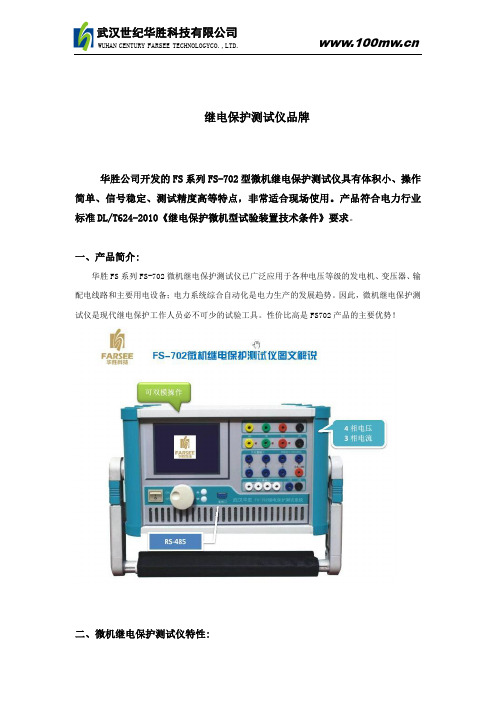

继电保护测试仪品牌华胜公司开发的FS系列FS-702型微机继电保护测试仪具有体积小、操作简单、信号稳定、测试精度高等特点，非常适合现场使用。
产品符合电力行业标准DL/T624-2010《继电保护微机型试验装置技术条件》要求。
一、产品简介:华胜FS系列FS-702微机继电保护测试仪已广泛应用于各种电压等级的发电机、变压器、输配电线路和主要用电设备；电力系统综合自动化是电力生产的发展趋势。
因此，微机继电保护测试仪是现代继电保护工作人员必不可少的试验工具。
性价比高是FS702产品的主要优势！二、微机继电保护测试仪特性:1.微机继电保护测试仪满足现场所有试验要求。
具有标准的四相电压，三相电流输出，电压125V/相，电流30A/相。
三相并联可达90A。
既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
2.各种技术指标完全达到电力部颁发的DL/T624-1997 《继电保护微机型试验装置技术条件》的标准。
4.国内同行业首先采用进口拉丝不锈钢面板，不锈钢键盘，同时采用触摸式鼠标，克服了轨迹球鼠标操作不灵活、容易损坏的缺点，并选用8.4寸,分辨率为800*600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用.5.主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每用2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度.6.微机继电保护测试仪电流、电压采用高性能线性放大器直接耦合输出方式，使电流，电压源可直接输出交流和直流波形，并可通过软件计算输出各种如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流，电压特征。
功放电路采用进口大功率高保真模块式功率器件做功率输出级，结合精心合理设计的散热结构，具有足够大的功率冗余和热容量，功放电路具有完备的过热、过流、过压及短路保护，电流回路允许开路，不会损坏装置。

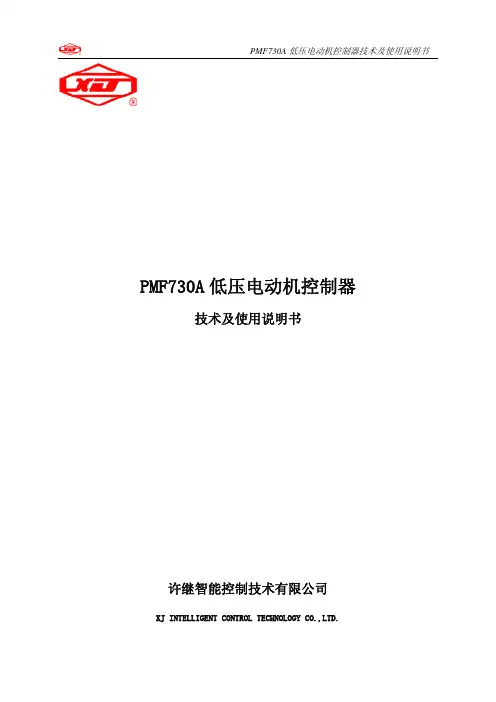

PMF730A技术及使用说明书V1.0
0.000
OFF IA IB IC U IL
OFF
1.0-3.0
1.0
注：在非直接起动方式时“启动方式”时间设定应小于“启动延时”时间。 某些功能出厂时已放弃（具体是根据用户需要而选择）
5. 菜单设置
6
PMF730A 低压电动机控制器技术及使用说明书
七. 故障代码查询
7
PMF730A 低压电动机控制器技术及使用说明书 停机时，直接按“数据”键可查看最近三次的故障代码。
显示内容
代号定义 输入密码 额定电流 启动延时 过流反时限保护动作序号 三相电流不平衡百分比值 过压值 欠压值 二次电流比值 欠流值 复位时间 转换时间设置 通迅地址 波特率
设定范围 1
0-999.9 0-99 1-4 0-99% 0-999 0-999 备用
0-999.9 0-9999
0-99 1-247 1200 2400 4800 9600 19200
二. 型号说明
PMF730A -□-□-□
附加功能
J：接地保护/L 漏电保护（可选一种） N：模拟输出 C：通讯接口
运行方式
A：直接启动 B: 频敏变阻启动 C：星三角启动 D：自耦降压启动
整定电流
1：0.3~1.2
2:1~4
3:3~12
4:10~40
5:30~120
6:50~200
7:150~600
4. 过压保护：当工作电压超过过压设定值时，动作时间≤10s。 5. 欠压保护：当工作电压低于欠压设定值时，动作时间≤10s。 6. 缺相保护：当任何一相断开时,动作时间≤3s。 7. 三相不平衡保护：当任何两相间的电流值相差 20～75%出厂设在 30%时,动作时间≤3s。 8. 堵转保护：当工作电流达到额定电流的 3.5～8 倍时，动作时间≤0.5s。 9. 短路保护：当工作电流达到额定电流的 8 倍以上时，动作时间≤0.2s。 10. 欠流保护：对不能运行在空载状态的负载设备进行保护，需要时可根据实际设定，不用时调至 零即可；当电流小于欠流保护设定值时，保护器在 30s 内动作（出厂时设定在零代表关闭此功能）。 11. 漏电保护动作时间≤0.2s，漏电电流值可根据用户需要进行选择
微机继电保护测试仪

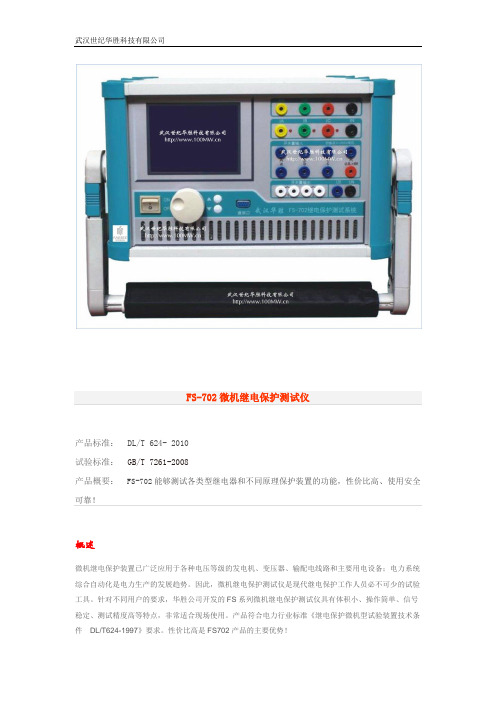

产品标准： DL/T 624- 2010试验标准： GB/T 7261-2008产品概要： FS-702能够测试各类型继电器和不同原理保护装置的功能，性价比高、使用安全可靠！概述微机继电保护装置已广泛应用于各种电压等级的发电机、变压器、输配电线路和主要用电设备；电力系统综合自动化是电力生产的发展趋势。
因此，微机继电保护测试仪是现代继电保护工作人员必不可少的试验工具。
针对不同用户的要求，华胜公司开发的FS系列微机继电保护测试仪具有体积小、操作简单、信号稳定、测试精度高等特点，非常适合现场使用。
产品符合电力行业标准《继电保护微机型试验装置技术条件DL/T624-1997》要求。
性价比高是FS702产品的主要优势！FS-702微机继电保护测试仪主要特点智能型主机主机采用高速高性能数字信号处理器(DSP), 运算速度快, 传输频带宽，使装置有强大的单机功能及较高的计算精度。
单机独立运行继电保护装置由方便灵活的旋转鼠标及大屏幕液晶显示屏进行操作，全套中文显示。
可完成现场大多数试验检定工作，可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机继电保护进行检定，并可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。
连接电脑运行通过全套中文操作软件，可完成各种大型复杂及自动化程度更高的校验工作，进行故障回放，可方便地测试及扫描各种保护定值，实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
大屏幕LCD显示屏继电保护装置采用320×240点阵大屏幕图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，视角宽广，直观清晰。
“傻瓜式”操作FS702微机继电保护测试仪采用先进的控制器“旋转鼠标”，大大简化了操作部分的结构，操作简便、快捷，容易掌握，使用寿命长。
高分辨率数模转换可产生高精度高密度拟合的正弦波，确保拟合波形线性度好，小信号输出亦保证极小失真。
许继智能PMF710YB 微机厂用变保护

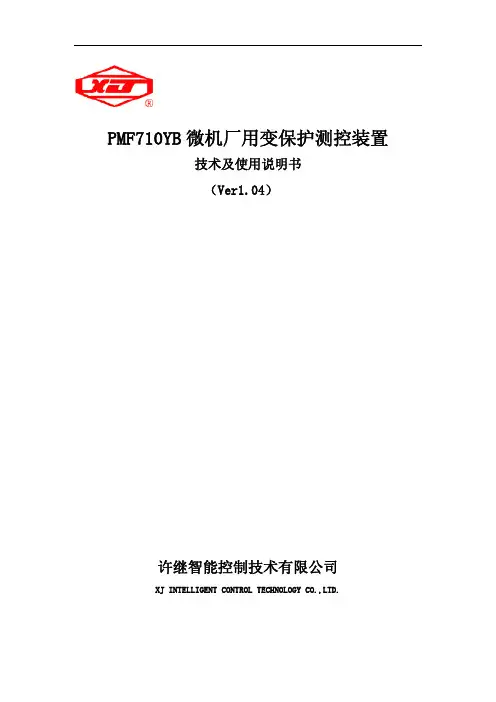

pmf710yb微机厂用变保护测控装置11功能配置12主要特点21额定数据22装置功耗23环境条件24抗干扰性能25绝缘性能26机械性能27保护定值整定范围及误差28测量精度29触点容量31机箱结构32主要插件33交流插件34cpu插件35信号插件36人机对话界面41复合电压保护42三段式过流保护43过负荷保护44高压侧三段零序过流保护45低压侧三段零序过流保护46低电压保护47零序电压保护48高压侧过流反时限保护1049低压侧零序反时限保护10410二段定时限负序过流保护11411非电量保护11412tv断线告警12413控制回路断线告警12414跳位异常告警12415压力异常告警12416弹簧未储能告警13417装置故障告警13418遥信遥控遥脉及遥测功能13511352gps对时13pmf710yb微机厂用变保护测控装置61压板整定信息1362定值整定信息1463动作信息及说明1564出口配置说明1665人机界面操作说明iec608705103规约点表2281保护动作故障信号2282告警信号2383状态信号2484控制2585遥测2586电度2587总召唤信息26882691贮存条件2692保修时间2610供应成套性26101随同产品一起供应的文件26102随同产品一起供应的附件2711订货须知2....................................................................................................................................... 1 1.1 功能配置 .......................................................................................................
PMF611A 单相可编程电量测控仪 技术及使用说明书
PMF611A单相可编程电量测控仪技术及使用说明书（Ver1.32）许继智能科技股份有限公司XJ INTELLIGENT TECHNOLOGY CO.，LTD.PMF611A单相可编程电量测控仪应用范围应用于0.4kV~35kV低压系统，广泛适用于各行业供配电场所、能源管理、自动化以及智能化监控系统等。
装置硬件 后插拔方式，易于现场安装和维护。
主要特点可直接替代传统的指针式电压或电流表，进行精确测量。
CT、PT变比可自由设定，CT变比范围：1A规格时为1~9999，5A规格时为1~1999；PT变比范围：1~350，互换性强，有效节省备品备件。
产品1. 装置简介 (1)1.1. 功能配置 (1)2. 技术指标 (1)3. 装置硬件 (1)3.1. 外形和安装尺寸 (1)3.2. PMF611A端子定义说明 (2)4. PMF611A人机接口说明 (4)4.1. 面板说明 (4)4.2. 显示菜单说明 (5)4.3. 查询实时数据步骤 (5)5. PMF611A单相可编程电量测控仪命名规则 (6)6. PMF611A通讯协议 (7)6.1. 通讯协议概述 (7)6.2. 传输方式 (7)6.3. 帧格式 (7)6.4. 通讯报文举例 (7)6.5. PMF611A内部寄存器地址说明 (10)7. 投运说明及注意事项 (12)8. 贮存及保修 (12)9. 供应成套性 (12)10. 订货须知 (12)11. PMF611A典型接线示意图 (13)12. 附录．特殊情况说明 (14)1.装置简介PMF611A单相可编程电量测控仪可实现低压馈线回路的测量功能，主要适用于0.4kV~35kV电力系统。
1.1. 功能配置提供单相电压或单相电流的测量，CT、PT变比可自由设定，CT变比范围：1A规格时为1~9999，5A规格时为1~1999；PT变比范围：1~350，互换性强，有效节省备品备件。
2.技术指标参数 指 标精度等级 0.2级显示数据电流 四位，自动调整小数点位；单位A或kA。
许继智能控制技术有限公司PMF702配电保护测控仪

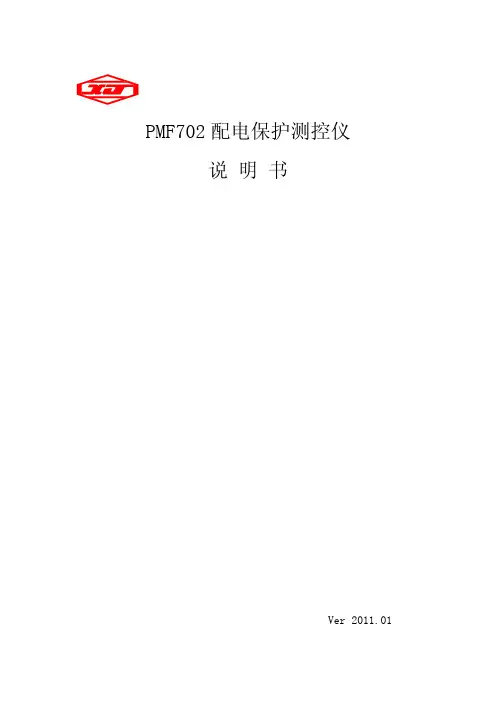

PMF702 配电保护测控仪 说 明 书
Ver 2011.01
版权所有：许继智能控制技术有限公司 注：本公司保留对此说明书修改的权利。如果产品与说明书有不符之处，请您及时与我公司 联系，我们将为您提供相应的服务。
重
要
Байду номын сангаас
提
示
感谢您使用许继智能控制技术有限公司的产品。 为了安全、 正确、 高效地使用本测控仪，请您务必注意以下重要提示： 1) 本说明书仅适用于： PMF702配电保护测控仪V1.00及以上版本的保护程序。 2) 请仔细阅读本说明书， 并按照说明书的规定设定、 测试和操 作。如有随机资料，请以随机资料为准。 3) 为防止测控仪损坏， 严禁带电插拔测控仪各插件、 严禁触摸 印制电路板上的芯片和器件。 4) 请使用合格的测试仪器和设备对测控仪进行试验和检测。 5) 本测控仪设置的操作密码是：1000。 6) 测控仪可设置四组定值， 只有当前组定值才投入使用， 修改 定值时一定要注意是否为正在使用的当前组定值。 建议采用 默认的1组定值为当前组定值。
3 主要功能数据............................................................................... 5
4 测控仪结构................................................................................... 6 5 测控仪简介................................................................................. 10 6 贮存............................................................................................. 10 7 显示模块使用说明..................................................................... 11
Ver 2011.01
版权所有：许继智能控制技术有限公司 注：本公司保留对此说明书修改的权利。如果产品与说明书有不符之处，请您及时与我公司 联系，我们将为您提供相应的服务。
重
要
Байду номын сангаас
提
示
感谢您使用许继智能控制技术有限公司的产品。 为了安全、 正确、 高效地使用本测控仪，请您务必注意以下重要提示： 1) 本说明书仅适用于： PMF702配电保护测控仪V1.00及以上版本的保护程序。 2) 请仔细阅读本说明书， 并按照说明书的规定设定、 测试和操 作。如有随机资料，请以随机资料为准。 3) 为防止测控仪损坏， 严禁带电插拔测控仪各插件、 严禁触摸 印制电路板上的芯片和器件。 4) 请使用合格的测试仪器和设备对测控仪进行试验和检测。 5) 本测控仪设置的操作密码是：1000。 6) 测控仪可设置四组定值， 只有当前组定值才投入使用， 修改 定值时一定要注意是否为正在使用的当前组定值。 建议采用 默认的1组定值为当前组定值。
3 主要功能数据............................................................................... 5
4 测控仪结构................................................................................... 6 5 测控仪简介................................................................................. 10 6 贮存............................................................................................. 10 7 显示模块使用说明..................................................................... 11
