电子产品制造中防静电技术指标要求静电是电子产品制造中一个常见但危险的问题。
由于电子产品中许多元件和电路对静电非常敏感，静电放电可能导致电子元件损坏甚至产品失效。
因此，在电子产品制造过程中，必须采取措施来防止静电的产生和传播。
这就需要严格的防静电技术指标要求，以确保产品质量和可靠性。
1.防静电材料要求在电子产品制造中，许多材料都可能产生静电，如塑料、纤维、橡胶等。
因此，所有用于制造电子产品的材料都需要具备一定的防静电性能。
这包括材料表面电阻、材料体积电阻、放电时间等指标要求。
通常，材料表面电阻应低于10^6欧姆，材料体积电阻应低于10^9欧姆，放电时间应低于0.3秒。
2.防静电设备要求在电子产品制造过程中，必须使用防静电设备来防止静电的产生和传播。
这包括防静电地板、防静电工作台、防静电手套、防静电衣服等。
防静电地板的电阻应低于10^6欧姆，防静电工作台的电阻应低于10^7欧姆，防静电手套的电阻应低于10^9欧姆，防静电衣服的电阻应低于10^11欧姆。
除此之外，还需要安装静电消除器、静电监测仪器等设备。
3.防静电作业要求-人员需要穿戴防静电衣物，如防静电鞋、防静电手套、防静电帽等。
-人员在操作过程中应尽量减少与电子产品直接接触的时间。
-人员在操作前应先进行静电放电，以减少静电的积累。
-人员在操作电子产品时应避免触摸金属部件，避免发生金属导电的静电放电。
4.静电环境监测要求在电子产品制造现场，应配备静电环境监测仪器，对静电的产生和传播进行监测和控制。
静电环境监测仪器可以监测静电场强度、电场分布、电势差等指标，并及时发出警报。
5.防静电培训要求所有参与电子产品制造的人员都需要接受相关的防静电培训，了解静电的危害和防护措施。
培训内容包括静电的产生原理、静电的危害、静电的防护措施、防静电设备的正确使用等。
总结起来，电子产品制造中的防静电技术指标要求主要包括防静电材料、防静电设备、防静电作业和静电环境监测等方面。
静电防护ipc标准
静电防护（ESD）是一种重要的技术，用于防止静电对电子设备和组件造成损害。
IPC（国际电子组装产业联盟）是一个制定电子组装和电子产品制造行业标准的组织。
在这两个领域中，有一些与静电防护相关的IPC标准，其中最重要的是IPC-610和IPC-613。
IPC-610标准规定了电子组件的外观和可接受性标准，其中包括了静电防护的要求。
这个标准涵盖了静电敏感设备（ESDS）的处理、包装和标识，以及在生产过程中需要遵循的防静电措施。
IPC-610还对静电防护区域的设置和维护提出了要求，以确保在整个生产过程中都能有效地防止静电损坏。
另一个与静电防护相关的IPC标准是IPC-613，它是关于电子设备的防静电标准。
这个标准规定了在设计、制造和测试电子设备时需要遵循的静电防护措施，以确保设备在整个生命周期内都不会受到静电的影响。
IPC-613还包括了对静电敏感性分析和测试方法的要求，以帮助制造商评估其产品对静电的敏感程度，并采取相应的防护措施。
总的来说，IPC的静电防护标准对于电子组件和设备的制造和
使用都至关重要。
遵循这些标准可以帮助制造商和用户有效地防止静电对电子产品造成的损害，确保产品的可靠性和稳定性。
因此，在电子行业工作的人员都应该熟悉并严格遵守这些标准，以确保他们的产品能够在静电环境下安全地运行。
ESD防护要求ESD危害：ESD是物体上积累的电荷产生了电场，当电场强度超过周围介质的绝缘击穿强度时，对附近的介质进行电离击穿导至损伤。
通常电子元器件ESD失效形式有热二次击穿、金属化熔融、体击穿、介质击穿、气弧放电、表面击穿等。
元器件在受到ESD损伤后并不会表现为立即报废，有些仅表现为漏电增加，工作不稳定，甚至有些在出厂测试中都无明显表现，到后期功能失效导致质量问题，影响客户口碑。
防护目的：建立一个良好的ESD控制工作环境，确保公司的电子元器件、部件等，在贮存、运输、生产、包装等过程减少或避免ESD的破坏。
防护范围：能接触到静电敏感电子元器件的SMT车间、DIP车间、电子仓库、各维修区、组装加工区、来料检验区等。
防护方法：主要从“防”、“泄”、“控”三方面进行系统管理，防止生成静电场，有效地抑制或减少静电荷的产生积累，严格控制静电源。
相关细节内容如下：一、工厂静电防护管理方法二、车间静电防护要求（能接触到静电敏感元器件都必须严格防护，如各类IC、薄膜电阻器、二极管等）三、相关材料/工具标准四、细节要求1、非必要所有会产生静电的包装材料等附属材料不能进入生产场地；（如：一般塑料制品、聚苯乙烯泡沫塑料等，因材料无法导电，其本身也为高静电产生源或带静电者，极易产生静电场。
)2、为防止静电与静电场的产生，工作区域必须采取适当的防护措施，如导电地板、导电腊等；人员须穿上具静电消散材质鞋底的静电鞋，穿防静电服装。
特别是金属工具上的塑料材质部份在静电防护区内亦是不被允许。
烙铁、吸锡器、测试器具等须经由特殊安全的防静电设计；且不可携带未经核可之设备进入防护区内。
3、避免宽松、垂悬的衣物饰品碰触到敏感组件–保持静电敏感组件与衣物距离15公分以上。
4、判断哪些器件是否为静电敏感，并在相关可接触及组装的区域贴上静电防护标示，进入对应区域的人必须遵守静电防护要求；较好的做法是将电子组件及组装动作都视为静电敏感是一个良好的工作习惯。
电子产品防静电标准电子产品在生产、运输、储存和使用过程中，都容易受到静电的影响，因此需要遵循一定的防静电标准，以保证产品的正常运行和安全性。
本文将就电子产品防静电标准进行介绍和分析，以便大家更好地了解和应用这些标准。
首先，电子产品防静电标准的制定是为了防止静电对电子产品造成的损害。
静电在电子产品中可能引起电路短路、元器件损坏甚至引发火灾等严重后果，因此制定防静电标准是非常必要的。
这些标准包括了在生产过程中的防静电措施、产品包装和运输过程中的防静电要求，以及在使用过程中的防静电注意事项等内容。
其次，电子产品防静电标准的内容主要包括以下几个方面，首先是生产过程中的防静电措施，包括工作场所的静电防护、操作人员的防静电培训、生产设备的防静电处理等。
其次是产品包装和运输过程中的防静电要求，这包括了产品包装材料的选择、包装作业的防静电处理、运输过程中的防静电措施等。
最后是在使用过程中的防静电注意事项，这包括了产品的防静电设计、用户的防静电培训、产品的防静电保护等。
另外，电子产品防静电标准的执行对于保障产品质量和用户安全具有重要意义。
只有严格执行防静电标准，才能有效地降低静电对电子产品造成的影响，保证产品的可靠性和稳定性。
因此，生产企业和用户都应当重视并严格执行这些标准，以免因静电问题而引发不必要的损失和风险。
总的来说，电子产品防静电标准是保障产品质量和用户安全的重要措施，其内容涵盖了生产、运输和使用过程中的防静电要求，对于电子产品的生产企业和用户来说都具有重要意义。
希望大家能够加强对这些标准的学习和理解，共同维护电子产品的正常运行和安全使用。
同时，也希望相关部门能够进一步完善这些标准，以适应电子产品行业的发展和变化，为行业的健康发展提供更加有力的保障。
esd静电防护标准静电的防护已经成为当今世界尤其是电子行业的一项重要考量，任何一个影响该行业的因素均不应被忽视。
鉴于此，建立全面、完整的ESD静电防护标准显得尤为重要。
ESD静电防护标准主要涵盖ESD基础知识、电气安全防范、ESD 防护流程及实践、静电防护设施设备设计原则等四个方面。
一、ESD基础知识ESD（electrostatic discharge）是指静电在短时间内释放过程中产生的强烈电流冲击或电压冲击等电磁场波动效应的总称。
静电的释放，可以是由于静电放电或静电放电学习中的电容、电阻、生物负载等不同的原因所致。
因此，为防止电子产品遭受ESD静电影响，开发和生产商都需要采取有效防护措施。
二、电气安全防范于电气安全防范而言，ESD静电防护标准首先包括建立ESD安全防范的环境。
根据ESD标准规定，所有的电子装配和测试场所都应采用恒定的低静电压工作环境，并使用相应的静电控制设备，如静电地板、静电放电仪、静电放电机等，以确保电子产品的稳定性和可靠性。
三、ESD防护流程及实践在实际应用中，开发和生产商需要根据ESD静电防护标准，结合具体的工作环境，制定具有针对性的ESD防护流程和实践。
因此，开发和生产商需要建立明确的ESD静电防护指示，尤其是建立ESD静电防护流程，以确保该工厂环境中的所有电子产品都处在良好的ESD防护环境中。
四、静电防护设施设备设计原则ESD静电防护设施设备设计原则是ESD静电防护标准的重要组成部分。
ESD静电防护设施设备的设计原则，主要是根据工作环境的特点，将静电防护设施设备分为外层静电控制层、中层静电控制层和内层静电控制层，以确保环境中的静电能够有效控制并保护电子产品不受静电影响。
以上就是ESD静电防护标准的概述，从ESD基础知识、电气安全防范、ESD防护流程及实践、静电防护设施设备设计原则等四个方面来看，ESD静电防护标准是构建一个完整的ESD静电防护框架的基础。
它不仅提高了电子产品的保护水平，而且有助于提升产品质量，提高生产效率。

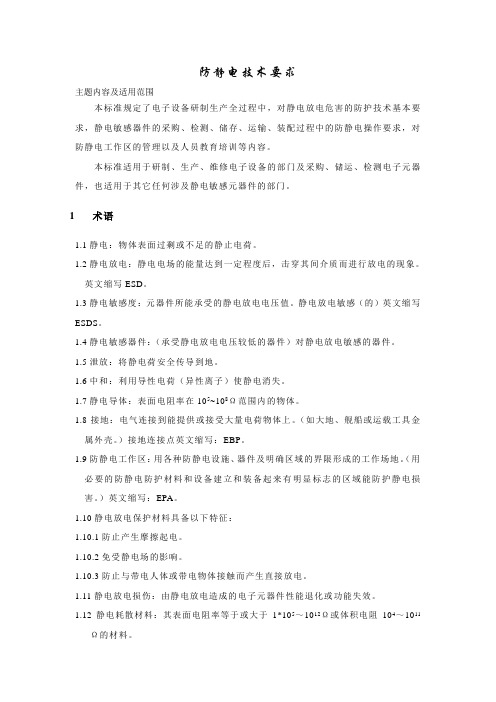

防静电技术要求主题内容及适用范围本标准规定了电子设备研制生产全过程中，对静电放电危害的防护技术基本要求，静电敏感器件的采购、检测、储存、运输、装配过程中的防静电操作要求，对防静电工作区的管理以及人员教育培训等内容。
本标准适用于研制、生产、维修电子设备的部门及采购、储运、检测电子元器件，也适用于其它任何涉及静电敏感元器件的部门。
1术语1.1静电：物体表面过剩或不足的静止电荷。
1.2静电放电：静电电场的能量达到一定程度后，击穿其间介质而进行放电的现象。
英文缩写ESD。
1.3静电敏感度：元器件所能承受的静电放电电压值。
静电放电敏感（的）英文缩写ESDS。
1.4静电敏感器件：（承受静电放电电压较低的器件）对静电放电敏感的器件。
1.5泄放：将静电荷安全传导到地。
1.6中和：利用导性电荷（异性离子）使静电消失。
1.7静电导体：表面电阻率在105~108Ω范围内的物体。
1.8接地：电气连接到能提供或接受大量电荷物体上。
（如大地、舰船或运载工具金属外壳。
）接地连接点英文缩写：EBP。
1.9防静电工作区：用各种防静电设施、器件及明确区域的界限形成的工作场地。
（用必要的防静电防护材料和设备建立和装备起来有明显标志的区域能防护静电损害。
）英文缩写：EPA。
1.10静电放电保护材料具备以下特征：1.10.1防止产生摩擦起电。
1.10.2免受静电场的影响。
1.10.3防止与带电人体或带电物体接触而产生直接放电。
1.11静电放电损伤：由静电放电造成的电子元器件性能退化或功能失效。
1.12静电耗散材料：其表面电阻率等于或大于1*105～1012Ω或体积电阻104～1011Ω的材料。
2静电放电造成电子元器件失效及对静电放电敏感性分类2.1 静电放电造成电子元器件失效：静电放电对电子元器件的损伤可造成功能失效和损伤。
失效的主要机理有：a 热二次击穿b 金属镀层融熔c 介质击穿d 气弧放电e 表面击穿f 体击穿2.2电子元器件易遭受静电放电损伤的敏感结构见附录A（参考件）附录 A对ESD敏感的元器件组成部分2.3静电放电敏感器件的分类：按敏感度电压被分级为：1级：损坏敏感的放电电压从0V ～1999V 。
文件名称：车间防静电要求版号：E/0文件编号：CX/I64-02 第 1 页共 3 页一、静电防护的基本原则a、抑制静电荷的积聚；b、迅速、安全、有效地消除已经产生的静电荷。
二、防静电工作区场地１、地面材料a、禁止直接使用木质地板或铺设毛、麻、化纤地毯及普通地板革。
b、应该选用由静电导体材料构成的地面，如防静电活动地板或在普通地面上铺设防静电地垫，并有效接地。
c、允许使用经特殊处理过的水磨石地面，如事先敷设地线网、渗碳或在地面喷涂抗静电剂等。
２、接地a、防静电系统必须有独立可靠的接地装置，接地电阻一般应小于10Ω，埋设与检测方法可参考GBJ 97的要求。
b、防静电地线不得接在电源零线上，不得与防雷地线共用。
c、使用三相五线制供电，其大地线可以作为防静电地线（但零线、地线不得混接）。
d、接地主干线截面积应不小于100mm2；支干线截面积应不小于6mm2；设备和工作台的接地线应采用截面积不小于1.25mm2的多股敷塑导线，接地线颜色以黄绿色线为宜。
e、接地主干线的连接方式应采用钎焊。
f、防静电设备连接端子应确保接触可靠，易装拆，允许使用各种夹式连接器，如锷鱼夹、插头座等。
３、天花板材料天花板材料应选用抗静电型材料制品，一般情况下允许使用石膏板制品，禁止使用普通塑料制品。
４、墙壁面料墙壁面料应使用抗静电型墙纸，一般情况下允许使用石膏涂料或石灰涂料墙面，禁止使用普通墙纸及塑料墙纸。
５、湿度控制a、在不对产品造成有害影响前提下，允许使用增湿设备喷洒制剂或水，以增加文件名称：车间防静电要求版号：E/0文件编号：CX/I64-02 第 2 页共 3 页文件名称：车间防静电要求版号：E/0文件编号：CX/I64-02 第 3 页共 3 页a、进入防静电工作区或接触SSD的人员应穿防静电工作服，防静电工作服面料应符合GB 12014规定。
5、防静电工作鞋进入防静电工作区或接触SSD的人员应穿防静电工作鞋，防静电工作鞋应符合GB 4385的有关规定。
一．电子产品制造中防静电措施及静电作业区(点)的一般要求SMT生产设备必须接地良好，贴装机应采用三相无线制接地法并独立接地。
生产场所的地面、工作台面垫、坐椅等均应符合防静电要求。
车间内保持恒温、恒湿的环境。
应配备防静电料盒、周转箱、PCB架、物流小车、防静电包装带、防静电腕带、防静电烙铁及工具等设施。
(1)根据防静电要求设置防静电区域，并有明显的防静电警示标志。
按作业区所使用器件的静电敏感程度分成1、2、3级，根据不同级别制订不同的防护措施。
1级静电敏感程度范围：0-1999V2级静电敏感程度范围：2000-3999V3级静电敏感程度范围：4000-15999V16000V以上是非静电敏感程产品。
(2)静电安全区的室温为23±3℃，相对湿度为45-70％RH。
禁止在低于30％的环境内操作SSD(静电敏感元器件)。
(3)定期测量地面、桌面、周转箱等表面电阻值。
(4)静电安全区(点)的工作台上禁止放置非生产物品，如餐具、茶具、提包、毛织物、报纸、橡胶手套等。
(5)工作人员进入防静电区域，需放电。
操作人员进行操作时，必须穿工作服和防静电鞋、袜。
每次上岗操作前必须作静电防护安全性检查,合格后才能生产。
(6)操作时要戴防静电腕带，每天测量腕带是否有效。
(7)测试SSD时应从包装盒、管、盘中取一块，测一块,放一块，不要堆在桌子上。
经测试不合格器件应退库。
(8)加电测试时必须遵循加电和去电顺序：低电压→高电压→信号电压的顺序进行。
去电顺序与此相反。
同时注意电源极性不可颠倒，电源电压不得超过额定值。
(9)检验人员应熟悉SSD的型号、品种、测试知识，了解静电保护的基本知识。
二．静电敏感元器件(SSD)运输、存储、使用要求(1)SSD运输过程中不得掉落在地，不得任意脱离包装。
(2)存放SSD的库房相对湿度：30-40％RH。
(3)SSD存放过程中保持原包装，若须更换包装时，要使用具有防静电性能的容器。
(4)库房里，在放置SSD器件的位置上应贴有防静电专用标签。
防静电规范国家标准最新随着科技的发展，电子设备越来越精密，对环境的要求也越来越高。
防静电措施对于保护电子设备、确保生产安全具有重要意义。
我国针对防静电制定了一系列的国家标准，以规范防静电产品和措施的使用。
以下是最新的防静电国家标准的概述：1. 概述防静电国家标准旨在为电子、通信、计算机、医疗设备等高技术产业提供统一的防静电要求和测试方法，以减少静电对敏感电子设备的影响。
2. 范围本标准适用于所有涉及静电敏感设备的制造、测试、包装、运输和使用等环节。
3. 术语和定义- 静电：由于摩擦、接触、分离等过程产生的电荷积累现象。
- 防静电材料：能够减少静电产生和积累的材料。
- 静电放电：静电通过空气或其他介质释放的现象。
4. 防静电产品要求- 材料：防静电产品应使用符合国家标准的防静电材料。
- 设计：产品设计应考虑静电放电的防护，避免敏感部件暴露。
- 测试：产品在出厂前应进行严格的防静电性能测试。
5. 防静电措施- 环境：工作场所应保持一定的湿度，避免静电的产生。
- 人员：工作人员应穿戴防静电服装、鞋套、手套等。
- 设备：使用防静电设备，如防静电工作台、防静电地板等。
6. 防静电测试方法- 表面电阻测试：测量物体表面的电阻值。
- 静电放电测试：模拟静电放电情况，测试产品的抗静电能力。
7. 管理与监督- 企业应建立防静电管理体系，定期对防静电措施进行检查和评估。
- 国家相关部门应定期对企业进行防静电标准的监督检查。
8. 附录附录包括了具体的测试方法、操作流程和记录表格等。
9. 结语防静电国家标准的实施对于提高电子产品的质量和可靠性、保障人员和设备的安全具有重要作用。
企业和个人都应严格按照国家标准执行防静电措施，共同营造一个安全、高效的生产环境。
请注意，以上内容为虚构的概述，具体的国家标准应以官方发布的最新版本为准。
I_ii>序言随着微电子工业制造技术的飞速发展，集成电路的集成度不断提高，采用0.1 5~0.25m m 制造工艺的CMO序口GaAs （碎化钱）器件被广泛使用，其耐击穿电压下限通常只有50V~100M有着更高集成度的超高速、高频IC器件，采用了特殊的制造工艺，如薄膜技术、浅PN结、GaAs材料、微小封装等，其对ESD电浪涌、机械应力、热应力等更为敏感，有的VMOSI件耐压只有30V。
这就给含有上述静电敏感器件产品的生产制造过程提出了更严格的静电防护要求。
A、静电现象一、何为静电？静电就是物体表面过剩或不足的相对静止电荷，它是电能的一种表现形式。
静电是正负电荷在局部范围内失去平衡的结果，是通过电子转移而形成的。
这些不平衡的电荷，就产生了一个可以衡量其大小的电场，称为静电场，它能影响一定距离内的其它物体，使之感应带电，影响距离之远近与其电量的多少有关。
二、静电放电（ESD）现象静电放电（ESD）,就是具有不同静电势的实体之间发生电荷转移。
例如：1、雷电。
2、小实验：有机玻璃用丝绸或棉布摩擦后产生静电，能吸住小纸屑。
3、在空气较干燥的冬天，脱下合成纤维衣服时发出劈啪声，夜间可见火花（空气击穿场强为30KV/cm）。
4、穿化纤内衣容易皮肤过敏是怎么回事？换棉质内衣试试！三、静电的可利用之处与危害可利用之处：力学效应——异性相吸，同性相斥静电吸附特性已被广泛用于静电成像、复印、喷涂、植绒、除尘等实践中。
静电的危害：就电子工业而言，静电放电能够改变半导体器件的电气特性，使之退化或者完全毁掉。
静电放电还可能干扰电子系统的正常运行，导致器件故障或瘫痪。
1、第一艘阿波罗载人宇宙飞船，由于静电放电（ESD）导致火灾和爆炸，三名宇航名全部丧生。
2、日本IC 生产中的不合格器件有45%是由静电造成的。
3、88年美国因ESD影响损失50亿美元。
4、90 年代初北京某公司试生产的高档数字万用表，由于IC 没注意防静电，使其产品大部分不合格5、华为公司：①今年3月份某批含E-5射频放大器的GS曜板失效率达15%失效形式表现为功能完全丧失，分析表明是受偶然的电浪涌烧伤，如漏电、ESD所致。
