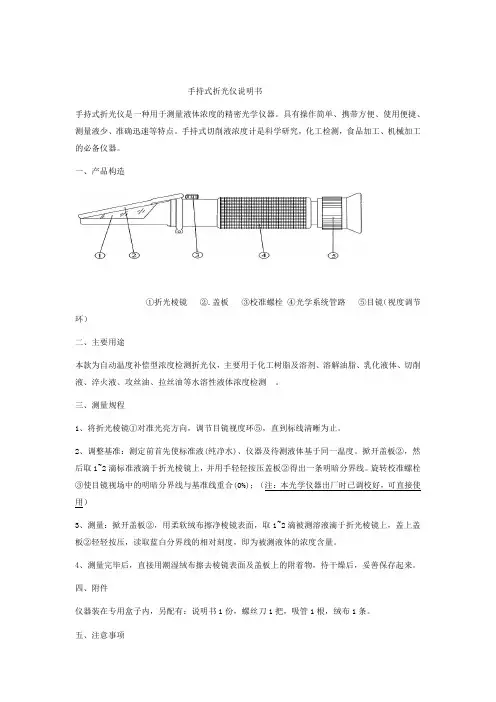

手持折光仪使用说明书

手持式折光仪说明书手持式折光仪是一种用于测量液体浓度的精密光学仪器。

具有操作简单、携带方便、使用便捷、测量液少、准确迅速等特点。

手持式切削液浓度计是科学研究，化工检测，食品加工、机械加工的必备仪器。

一、产品构造①折光棱镜②.盖板③校准螺栓④光学系统管路⑤目镜（视度调节环）二、主要用途本款为自动温度补偿型浓度检测折光仪，主要用于化工树脂及溶剂、溶解油脂、乳化液体、切削液、淬火液、攻丝油、拉丝油等水溶性液体浓度检测。

三、测量规程1、将折光棱镜①对准光亮方向，调节目镜视度环⑤，直到标线清晰为止。

2、调整基准：测定前首先使标准液(纯净水)、仪器及待测液体基于同一温度。

掀开盖板②，然后取1~2滴标准液滴于折光棱镜上，并用手轻轻按压盖板②得出一条明暗分界线。

旋转校准螺栓③使目镜视场中的明暗分界线与基准线重合(0%)；（注：本光学仪器出厂时已调校好，可直接使用）3、测量：掀开盖板②，用柔软绒布擦净棱镜表面，取1~2滴被测溶液滴于折光棱镜上，盖上盖板②轻轻按压，读取蓝白分界线的相对刻度，即为被测液体的浓度含量。

4、测量完毕后，直接用潮湿绒布擦去棱镜表面及盖板上的附着物，待干燥后，妥善保存起来。

四、附件仪器装在专用盒子内，另配有：说明书1份，螺丝刀1把，吸管1根，绒布1条。

五、注意事项1、使用前请仔细阅读说明书。

2、使用完毕后，严禁用自来水直接冲洗，避免光学系统管路进水。

3、在使用与保养中应轻拿轻放，不得任意松动仪器各连接部分，不得跌落、碰撞，仪器要精心保养，光学零配件表面不得碰花、划花。

4、本仪器应在干燥、无尘、无腐蚀性气体的环境中保存，以免光学零配件表面发霉。

5、对本仪器说明以外的用途，可能造成仪器损坏，对此本公司一概不负责任。

6、对在使用本仪器时带来的被测物质的使用量等方面的损害时，本公司一概不负责任。

六、保修条款本仪器自出厂之日起保修1年，保修由于产品本身品质造成的缺陷，由于使用者的人为破坏或使用、维护不当造成的损坏，不在保修范围之内。

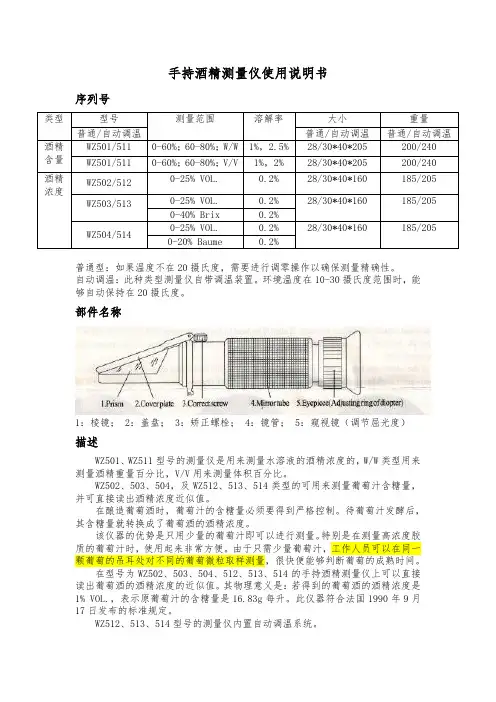

手持酒精测量仪使用说明书序列号类型型号测量范围溶解率大小重量普通/自动调温普通/自动调温普通/自动调温酒精含量WZ501/511 0-60%；60-80%；W/W 1%，2.5% 28/30*40*205 200/240 WZ501/511 0-60%；60-80%；V/V 1%，2% 28/30*40*205 200/240酒精浓度WZ502/512 0-25% VOL. 0.2% 28/30*40*160 185/205WZ503/513 0-25% VOL. 0.2% 28/30*40*160 185/2050-40% Brix 0.2%WZ504/5140-25% VOL. 0.2% 28/30*40*160 185/205 0-20% Baume 0.2%普通型：如果温度不在20摄氏度，需要进行调零操作以确保测量精确性。

自动调温：此种类型测量仪自带调温装置。

环境温度在10-30摄氏度范围时，能够自动保持在20摄氏度。

部件名称1：棱镜； 2：盖盘； 3：矫正螺栓； 4：镜管； 5：窥视镜（调节屈光度）描述WZ501、WZ511型号的测量仪是用来测量水溶液的酒精浓度的，W/W类型用来测量酒精重量百分比，V/V用来测量体积百分比。

WZ502、503、504，及WZ512、513、514类型的可用来测量葡萄汁含糖量，并可直接读出酒精浓度近似值。

在酿造葡萄酒时，葡萄汁的含糖量必须要得到严格控制。

待葡萄汁发酵后，其含糖量就转换成了葡萄酒的酒精浓度。

该仪器的优势是只用少量的葡萄汁即可以进行测量。

特别是在测量高浓度胶质的葡萄汁时，使用起来非常方便。

由于只需少量葡萄汁，工作人员可以在同一颗葡萄的吊耳处对不同的葡萄微粒取样测量，很快便能够判断葡萄的成熟时间。

在型号为WZ502、503、504、512、513、514的手持酒精测量仪上可以直接读出葡萄酒的酒精浓度的近似值。

其物理意义是：若得到的葡萄酒的酒精浓度是1% VOL.，表示原葡萄汁的含糖量是16.83g每升。

手持折光仪使用方法手持折光仪是一种用来测量液体折射率的设备。

它主要由透镜、刻度盘、液体池和取样种子等组成。

下面将详细介绍手持折光仪的使用方法。

首先，使用手持折光仪之前，我们需要确保仪器处于干净的状态。

可以使用干净的布或纸巾擦拭仪器的表面和液体池，以确保测量结果的准确性。

接下来，我们需要调整折光仪的刻度盘。

折光仪通常有一个刻度盘，用于读取液体的折射率数值。

我们可以将刻度盘上的零点与指针对齐，以确保测量的准确性。

如果刻度盘上有刻度标记，我们还可以用标尺测量液体的厚度，获得更精确的折射率值。

然后，我们需要准备待测液体样品。

将待测液体注入折光仪的液体池中，注意不要溢出。

液体池通常有一个宽度适合测量的深度范围，我们可以根据液体的浓度来选择适当的填充量。

同时，为了确保测量结果的准确性，我们可能需要使用取样种子来去除空气泡影或杂质。

接下来，我们可以开始测量了。

将眼睛对准眼镜，并通过取样种子观察液体，移动折光仪以找到最佳的读数位置。

一旦找到了最佳的观察位置，我们可以通过刻度盘上的刻度标记来读取液体的折射率数值。

注意，由于折光仪的读数通常是水平的，所以在读数时需要保持仪器水平。

在读取折射率时，我们还可以使用补偿功能来纠正误差。

有些折光仪可能提供了温度补偿和浓度补偿功能。

我们可以根据液体的温度和浓度输入适当的数值，以消除这些因素对测量结果的影响。

最后，在完成测量后，我们需要将手持折光仪归位并清洁。

将液体池中的液体倒掉，并用清水冲洗液体池。

同时，使用干净的布或纸巾擦拭仪器的表面，并确保它干燥后再存放。

总结一下，手持折光仪的使用方法主要包括调整刻度盘、准备样品、观察液体并读取折射率，并在测量完成后进行清洁和归位。

通过正确操作和维护折光仪，我们可以获得准确的折射率数值，为科学研究和实验提供有效的依据。

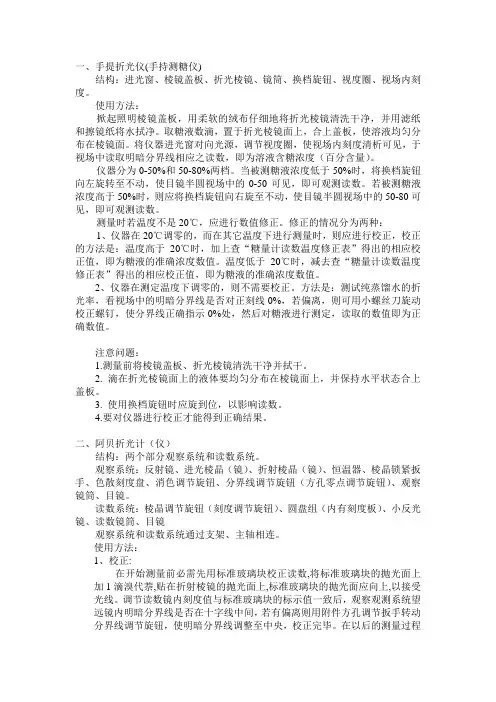

一、手提折光仪(手持测糖仪)结构：进光窗、棱镜盖板、折光棱镜、镜筒、换档旋钮、视度圈、视场内刻度。

使用方法：掀起照明棱镜盖板，用柔软的绒布仔细地将折光棱镜清洗干净，并用滤纸和擦镜纸将水拭净。

取糖液数滴，置于折光棱镜面上，合上盖板，使溶液均匀分布在棱镜面。

将仪器进光窗对向光源，调节视度圈，使视场内刻度清析可见，于视场中读取明暗分界线相应之读数，即为溶液含糖浓度（百分含量）。

仪器分为0-50%和50-80%两档。

当被测糖液浓度低于50%时，将换档旋钮向左旋转至不动，使目镜半圆视场中的0-50可见，即可观测读数。

若被测糖液浓度高于50%时，则应将换档旋钮向右旋至不动，使目镜半圆视场中的50-80可见，即可观测读数。

测量时若温度不是20℃，应进行数值修正。

修正的情况分为两种：1、仪器在20℃调零的，而在其它温度下进行测量时，则应进行校正，校正的方法是：温度高于20℃时，加上查“糖量计读数温度修正表”得出的相应校正值，即为糖液的准确浓度数值。

温度低于20℃时，减去查“糖量计读数温度修正表”得出的相应校正值，即为糖液的准确浓度数值。

2、仪器在测定温度下调零的，则不需要校正。

方法是：测试纯蒸馏水的折光率，看视场中的明暗分界线是否对正刻线0%，若偏离，则可用小螺丝刀旋动校正螺钉，使分界线正确指示0%处，然后对糖液进行测定，读取的数值即为正确数值。

注意问题：1.测量前将棱镜盖板、折光棱镜清洗干净并拭干。

2. 滴在折光棱镜面上的液体要均匀分布在棱镜面上，并保持水平状态合上盖板。

3. 使用换档旋钮时应旋到位，以影响读数。

4.要对仪器进行校正才能得到正确结果。

二、阿贝折光计（仪）结构：两个部分观察系统和读数系统。

观察系统：反射镜、进光棱晶（镜）、折射棱晶（镜）、恒温器、棱晶锁紧扳手、色散刻度盘、消色调节旋钮、分界线调节旋钮（方孔零点调节旋钮）、观察镜筒、目镜。

读数系统：棱晶调节旋钮（刻度调节旋钮）、圆盘组（内有刻度板）、小反光镜、读数镜筒、目镜观察系统和读数系统通过支架、主轴相连。

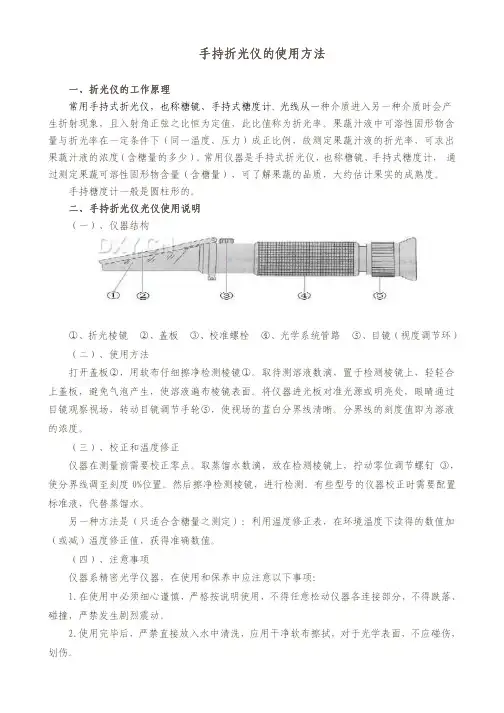

手持手持折光仪折光仪折光仪的使用方法的使用方法一、折光仪折光仪的工作原理的工作原理常用手持式折光仪，也称糖镜、手持式糖度计。

光线从一种介质进入另一种介质时会产生折射现象，且入射角正弦之比恒为定值，此比值称为折光率。

果蔬汁液中可溶性固形物含量与折光率在一定条件下（同一温度、压力）成正比例，故测定果蔬汁液的折光率，可求出果蔬汁液的浓度（含糖量的多少）。

常用仪器是手持式折光仪，也称糖镜、手持式糖度计， 通过测定果蔬可溶性固形物含量（含糖量），可了解果蔬的品质，大约估计果实的成熟度。

手持糖度计一般是圆柱形的。

二、手持手持折光仪折光仪折光仪光仪使用说明光仪使用说明光仪使用说明 （一）、仪器结构①、折光棱镜 ②、盖板 ③、校准螺栓 ④、光学系统管路 ⑤、目镜（视度调节环）（二）、使用方法打开盖板②，用软布仔细擦净检测棱镜①。

取待测溶液数滴，置于检测棱镜上，轻轻合上盖板，避免气泡产生，使溶液遍布棱镜表面。

将仪器进光板对准光源或明亮处，眼睛通过目镜观察视场，转动目镜调节手轮⑤，使视场的蓝白分界线清晰。

分界线的刻度值即为溶液的浓度。

（三）、校正和温度修正仪器在测量前需要校正零点。

取蒸馏水数滴，放在检测棱镜上，拧动零位调节螺钉 ③，使分界线调至刻度0%位置。

然后擦净检测棱镜，进行检测。

有些型号的仪器校正时需要配置标准液，代替蒸馏水。

另一种方法是（只适合含糖量之测定）：利用温度修正表，在环境温度下读得的数值加（或减）温度修正值，获得准确数值。

（四）、注意事项仪器系精密光学仪器，在使用和保养中应注意以下事项：1.在使用中必须细心谨慎，严格按说明使用，不得任意松动仪器各连接部分，不得跌落、碰撞，严禁发生剧烈震动。

2.使用完毕后，严禁直接放入水中清洗，应用干净软布擦拭，对于光学表面，不应碰伤，划伤。

3.仪器应放于干燥、无腐蚀气体的地方保管。

4.避免零备件丢失。

三、现在市场现在市场上的糖度计分为上的糖度计分为上的糖度计分为：：非破坏式糖度计：不需将水果切开，直接将探测头接触于待测水果的表面，测定水果的甜度。

折光仪使用说明一、认识折光仪1.折光仪结构2.折光仪原理光线从一种介质进入另一种介质时会产生折射现象，且入射角正弦之比与溶液浓度成正比（一定压强、温度条件下），测量折光率即可换算出溶液浓度。

二、使用方法打开盖板，用干净无尘布仔细擦净检测棱镜。

用干净吸管吸取待测溶液，置于检测棱镜上，轻轻合上盖板，避免气泡产生，使溶液遍布棱镜表面。

将检测棱镜对准光源或明亮处，眼睛通过目镜观察视场，转动视度调节手轮，使视场的蓝白分界线清晰，读出刻度值。

溶液浓度=折光仪读数*折光系数（%）折光仪溶液滴至棱镜表面观察目镜读数三、校正和确定折光系数1.调零：吸取蒸馏水置于检测棱镜上，进行读数，若蓝白分界线不在零刻度线处，则转动调节螺丝，至分界线在零刻度线为止。

2.确定折光系数：用量杯配置一定浓度的待测溶液，如10%；读出折光仪读数，如5%，则折光系数为10/5=2,。

4.验证折光系数：用量杯继续配置另一浓度的待测溶液，如6%；读出折光仪读数，如3%，则证明该折光系数正确。

四、注意事项1.一般温度越高，测得值会偏低，但厂内属于恒温环境，因此不考虑该因素，但购买折光仪时需注意看其使用条件是否与厂内环境相当。

2.使用完毕后，严禁直接放入水中清洗，应用干净无尘布擦拭，对于光学表面，不应碰伤，划伤。

3.将溶液置于检测棱镜后，应立即读数，防止因长时间蒸发导致浓度变化。

二级建造师《建设工程施工管理》模拟试题（一）一．单项选择题（共90题，每题1分。

每题的备选项中，只有1个最符合题意）1．建设工程项目管理就是自项目开始到项目完成，通过( D )使项目目标得以实现。

A．项目策划和项目组织 B．项目控制和项目协调C．项目组织和项目控制 D．项目策划和项目控制2．建设项目决策阶段管理工作的主要任务是( D )。

A．项目策划 B．项目控制C．通过管理使项目目标实现 D．项目定义3．反映一个组织系统中各工作部门或各管理人员之间指令关系的组织工具是（ A ）。

手持糖度折光仪使用说明一、仪器结构1.棱镜座2.检测棱镜3.盖板4.调节螺丝5.镜筒和手柄6.视度调节手轮7.目镜折光仪是根据不同浓度的液体具有不同的折射率这一原理设计而成的。

它具有快速、准确、重量轻、体积小等优点。

二、使用方法打开盖板（3），用软布仔细擦净检测棱镜（2）。

取待测溶液数滴，置于检测棱镜上，轻轻合上盖板，避免气泡产生，使溶液遍布棱镜表面。

将仪器进光板（3）对准光源或明亮处，眼睛通过目镜观察视场，转动目镜调节手轮（6），使视场的蓝白分界线清晰。

分界线的刻度值即为溶液的浓度。

三、校正和温度修正仪器在测量前需要校正零点。

取蒸馏水数滴，放在检测棱镜上，拧动零位调节螺钉（4），使分界线调至刻度0%位置。

然后擦净检测棱镜，进行检测。

有些型号的仪器校正时需要配置标准液，代替蒸馏水。

另一种方法是（只适合含糖量之测定）：利用温度修正表，在环境温度下读得的数值加（或减）温度修正值，获得准确数值。

附表：糖度读数之温度修正表。

四、注意事项仪器系精密光学仪器，在使用和保养中应注意以下事项：1.在使用中必须细心谨慎，严格按说明使用，不得任意松动仪器各连接部分，不得跌落、碰撞，严禁发生剧烈震动。

2.使用完毕后，严禁直接放入水中清洗，应用干净软布擦拭，对于光学表面，不应碰伤，划伤。

3.仪器应放于干燥、无腐蚀气体的地方保管。

4.避免零备件丢失。

手持糖度计的原理及使用方法文章来源：本站原创 | 发布时间：2009-12-2 21:53:20 | 浏览次数：7 一、糖度计的工作原理光线从一种介质进入另一种介质时会产生折射现象，且入射角正弦之比恒为定值，此比值称为折光率。

果蔬汁液中可溶性固形物含量与折光率在一定条件下（同一温度、压力）成正比例，故测定果蔬汁液的折光率，可求出果蔬汁液的浓度（含糖量的多少）。

常用仪器是手持式折光仪，也称糖镜、手持式糖度计，通过测定果蔬可溶性固形物含量（含糖量），可了解果蔬的品质，大约估计果实的成熟度。

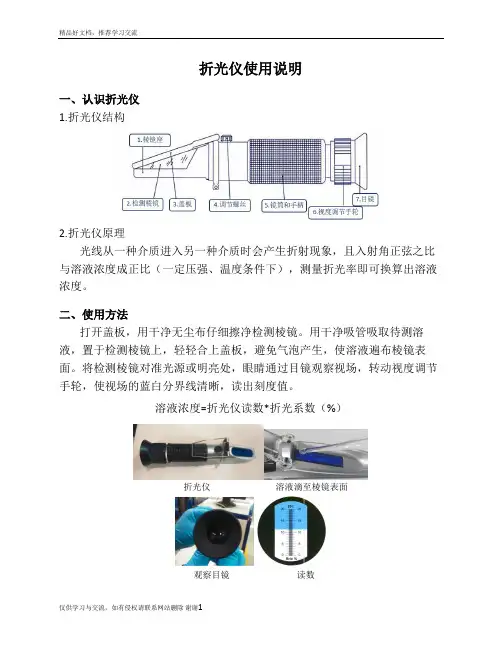

折光仪使用说明
一、认识折光仪
1.折光仪结构
2.折光仪原理
光线从一种介质进入另一种介质时会产生折射现象，且入射角正弦之比与溶液浓度成正比（一定压强、温度条件下），测量折光率即可换算出溶液浓度。

二、使用方法
打开盖板，用干净无尘布仔细擦净检测棱镜。

用干净吸管吸取待测溶液，置于检测棱镜上，轻轻合上盖板，避免气泡产生，使溶液遍布棱镜表面。

将检测棱镜对准光源或明亮处，眼睛通过目镜观察视场，转动视度调节手轮，使视场的蓝白分界线清晰，读出刻度值。

溶液浓度=折光仪读数*折光系数（%）
折光仪溶液滴至棱镜表面
观察目镜读数
三、校正和确定折光系数
1.调零：
吸取蒸馏水置于检测棱镜上，进行读数，若蓝白分界线不在零刻度线处，则转动调节螺丝，至分界线在零刻度线为止。

2.确定折光系数：
用量杯配置一定浓度的待测溶液，如10%；读出折光仪读数，如5%，则折光系数为10/5=2,。

4.验证折光系数：
用量杯继续配置另一浓度的待测溶液，如6%；读出折光仪读数，如3%，则证明该折光系数正确。

四、注意事项
1.一般温度越高，测得值会偏低，但厂内属于恒温环境，因此不考虑该因素，但购买折光仪时需注意看其使用条件是否与厂内环境相当。

2.使用完毕后，严禁直接放入水中清洗，应用干净无尘布擦拭，对于光学表面，不应碰伤，划伤。

3.将溶液置于检测棱镜后，应立即读数，防止因长时间蒸发导致浓度变化。

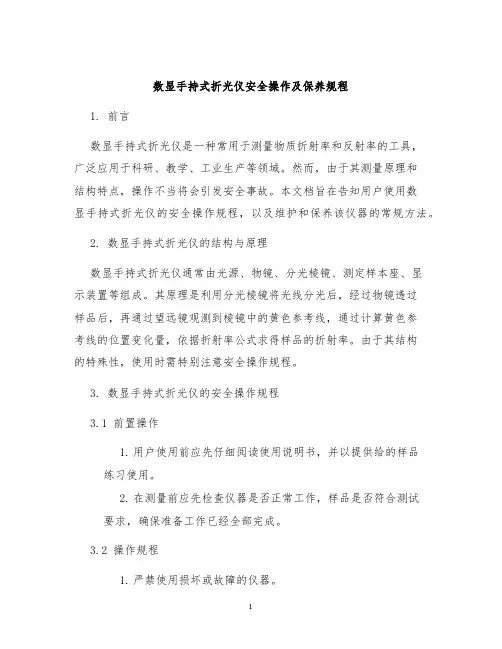

数显手持式折光仪安全操作及保养规程1. 前言数显手持式折光仪是一种常用于测量物质折射率和反射率的工具，广泛应用于科研、教学、工业生产等领域。

然而，由于其测量原理和结构特点，操作不当将会引发安全事故。

本文档旨在告知用户使用数显手持式折光仪的安全操作规程，以及维护和保养该仪器的常规方法。

2. 数显手持式折光仪的结构与原理数显手持式折光仪通常由光源、物镜、分光棱镜、测定样本座、显示装置等组成。

其原理是利用分光棱镜将光线分光后，经过物镜透过样品后，再通过望远镜观测到棱镜中的黄色参考线，通过计算黄色参考线的位置变化量，依据折射率公式求得样品的折射率。

由于其结构的特殊性，使用时需特别注意安全操作规程。

3. 数显手持式折光仪的安全操作规程3.1 前置操作1.用户使用前应先仔细阅读使用说明书，并以提供给的样品练习使用。

2.在测量前应先检查仪器是否正常工作，样品是否符合测试要求，确保准备工作已经全部完成。

3.2 操作规程1.严禁使用损坏或故障的仪器。

2.把分光镜置于位于折光仪的准确位置，并将测定样品适当的放置在测定座上。

3.操作时，应尽量避免与光线直接接触，并减少光污染和环境噪声。

4.严禁直接注视太阳或强光源，从而避免对眼睛及仪器的损害。

5.使用完毕后将测定样品从测定座上拿开，将测量仪清洁干净，存储至防尘防潮处。

6.避免长时间使用和过度使用，避免影响仪器寿命和使用效果。

3.3 安全事故处理1.发现仪器故障或异常情况应及时停止测量，并将仪器从电源上拔出，禁止使用，以免使问题进一步扩大。

2.若是体检人员被光线照射，要立即将被照射的部位放入冷水中，每1-2分种换一次水，直至消炎，如红、肿、吸、痛等症状反应严重，应尽快就医检测并处理。

4. 数显手持式折光仪的维护保养1.使用前，应检查整个仪器，确保仪器无杂质和灰尘，并按要求进行清洁和消毒。

2.理桶使用后应及时清洁和消毒，也应尽量保持防尘防潮状态，以后续使用时保证准确性和稳定性。

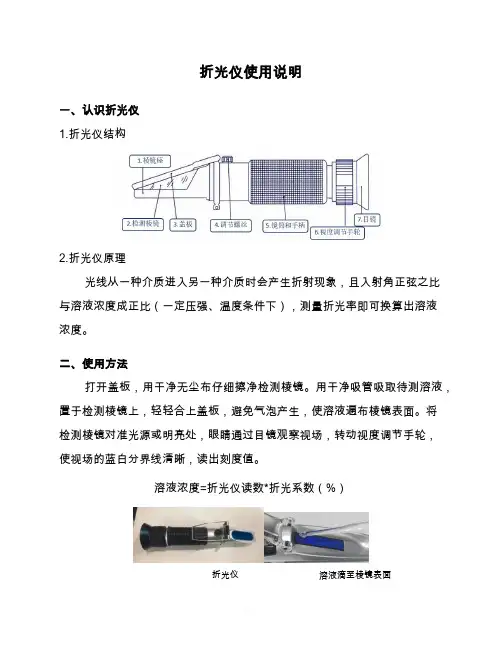

折光仪使用说明
一、认识折光仪
1.折光仪结构
2.折光仪原理
光线从一种介质进入另一种介质时会产生折射现象，且入射角正弦之比
与溶液浓度成正比（一定压强、温度条件下），测量折光率即可换算出溶液
浓度。

二、使用方法
打开盖板，用干净无尘布仔细擦净检测棱镜。

用干净吸管吸取待测溶液，置于检测棱镜上，轻轻合上盖板，避免气泡产生，使溶液遍布棱镜表面。

将
检测棱镜对准光源或明亮处，眼睛通过目镜观察视场，转动视度调节手轮，
使视场的蓝白分界线清晰，读出刻度值。

溶液浓度=折光仪读数*折光系数（%）
折光仪溶液滴至棱镜表面
观察目镜读数
三、校正和确定折光系数
1.调零：
吸取蒸馏水置于检测棱镜上，进行读数，若蓝白分界线不在零刻度线处，则转动调节螺丝，至分界线在零刻度线为止。

2.确定折光系数：
用量杯配置一定浓度的待测溶液，如10%；读出折光仪读数，如5%，
则折光系数为10/5=2,。

4.验证折光系数：
用量杯继续配置另一浓度的待测溶液，如6%；读出折光仪读数，如3%，则证明该折光系数正确。

四、注意事项
1.一般温度越高，测得值会偏低，但厂内属于恒温环境，因此不考虑该因素，但购买折光仪时需注意看其使用条件是否与厂内环境相当。

2.使用完毕后，严禁直接放入水中清洗，应用干净无尘布擦拭，对于光学表面，不应碰伤，划伤。

3.将溶液置于检测棱镜后，应立即读数，防止因长时间蒸发导致浓度变化。

Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

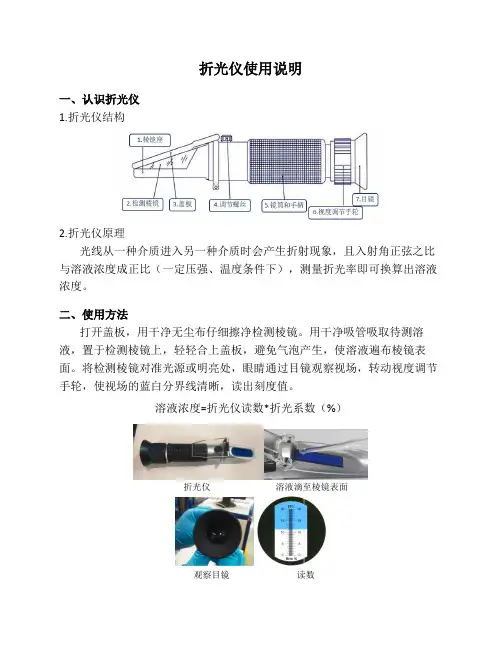

折光仪使用说明
一、认识折光仪
1.折光仪结构
2.折光仪原理
光线从一种介质进入另一种介质时会产生折射现象，且入射角正弦之比与溶液浓度成正比（一定压强、温度条件下），测量折光率即可换算出溶液浓度。

二、使用方法
打开盖板，用干净无尘布仔细擦净检测棱镜。

用干净吸管吸取待测溶液，置于检测棱镜上，轻轻合上盖板，避免气泡产生，使溶液遍布棱镜表面。

将检测棱镜对准光源或明亮处，眼睛通过目镜观察视场，转动视度调节手轮，使视场的蓝白分界线清晰，读出刻度值。

溶液浓度=折光仪读数*折光系数（%）
折光仪溶液滴至棱镜表面
观察目镜读数
三、校正和确定折光系数
1.调零：
吸取蒸馏水置于检测棱镜上，进行读数，若蓝白分界线不在零刻度线处，则转动调节螺丝，至分界线在零刻度线为止。

2.确定折光系数：
用量杯配置一定浓度的待测溶液，如10%；读出折光仪读数，如5%，则折光系数为10/5=2,。

4.验证折光系数：
用量杯继续配置另一浓度的待测溶液，如6%；读出折光仪读数，如3%，则证明该折光系数正确。

四、注意事项
1.一般温度越高，测得值会偏低，但厂内属于恒温环境，因此不考虑该因素，但购买折光仪时需注意看其使用条件是否与厂内环境相当。

2.使用完毕后，严禁直接放入水中清洗，应用干净无尘布擦拭，对于光学表面，不应碰伤，划伤。

3.将溶液置于检测棱镜后，应立即读数，防止因长时间蒸发导致浓度变化。

折光仪的使用方法折光仪是一种用于测量光线折射率的仪器。

它通过测量光线在不同介质中传播时的折射角来确定两个介质的折射率。

以下是折光仪的使用方法。

第一步：校准仪器1.将折光仪放置在平稳的台面上，并保证仪器水平。

2.调整仪器上的目镜，使其水平。

3.打开光源，调整亮度以确保能够清晰看到目标物体。

4.看向远离光源的方向，注意看到的是一个明亮的圆圈。

利用调焦轮进行清晰调整。

第二步：测量折射率1.准备好需要测量折射率的两个介质。

确保它们都是干净的，并且表面没有杂质。

2.将第一个介质放置在折光仪的基座上。

用旋钮调整介质高度，使得光线能够通过介质。

3.调整旋钮使得光线能够穿过折光仪中的切割棱镜。

4.通过目镜观察光线在切割棱镜中的折射。

记下折射角的读数。

5.移除第一个介质，将第二个介质放置在基座上，并重复步骤3和46.记下第二个介质的折射角的读数。

第三步：计算折射率1.根据所使用的折光仪的类型，查找相应的计算公式。

这些公式通常使用折射角和入射角来计算折射率。

2.对每个介质的所得到的折射角进行计算。

3.将计算得到的折射率和已知的标准值进行比较，以判断测量结果的准确性。

第四步：记录和分析结果1.将所有测量结果和计算结果记录下来。

2.分析数据，确定折射率之间的关系和变化趋势。

例如，你可以查看不同波长的光线在不同介质中的折射率是否有变化。

第五步：清洁折光仪1.在使用完毕后，关闭光源并清理所有部件。

使用柔软的清洁布轻轻擦拭。

2.注意不要触摸或刮伤光路和表面，以免影响折光仪的性能。

总结：折光仪是一种用于测量折射率的重要仪器。

使用折光仪时需要先校准仪器，然后按照一定的步骤测量折射角并计算折射率。

最后记录和分析测量结果。

使用折光仪时要保持仪器的清洁，并避免损坏光线路径和表面。

手持折光保养操作第1页共1页1目的：建立手持折光仪校准标准，规范校对方法，手持折光仪的操作规程，保证校对、测量结果的准确、可靠。

2适用范围：用于本公司生产车间溶糖水糖度的快速检测、奶油半成品的糖度的检测等需要检测糖度的匸序。

3职责：3. 1所有品管部人员在使用此仪器时需按此操作程序；3. 2现场品控员做好此仪器日常保养与维护工作；3. 3化验室做好仪器的资料的保存与建档工作。

4定义：维护保养：通过擦拭、清扫、润滑、调整等一般方法对设备进行护理，以维持和保护设备的性能和技术状况。

5工作程序：5.1开机前检查与准备：5. 1. 1检查仪器卫生状况。

5. 1.2检查设备完好性。

5.1.3仪器在测量前需要校正零点。

取蒸憎水数滴，放在检测棱镜上，拧动零位调节螺钉，使分界线调节螺钉，使分界线调至刻度0%位置。

5. 2开机操作：5.2. 1打开盖板，用软布仔细擦净检测棱镜。

5.2.2用待测溶液润洗一次镜面，然后取待测溶液数滴，置于检测棱镜上，轻轻合上盖板，避免气泡产生，使溶液遍布棱镜表面。

5.2.3将仪器进光板对准光源或明亮处，眼睛通过LI镜观察视场，转动口镜调节手轮，使视场的蓝白分界线清晰。

分界线的刻度值即为溶液的浓度。

5. 3结束操作：5.3.1利用《温度修正表》，见附表1,在环境温度下读得的数值加（或减）温度修正值，获得准确数值5.3.2在《跟线QC日报表》中记录所测溶液的糖度。

5.3.3把仪器镜面的溶液冲洗干净，用干抹布拭擦干净，放回原位摆放好。

6注意事项：本仪器系精密光学仪器，再使用和保养中应注意以下事项：6.1在使用中必须细心谨慎，严格按说明使用，不得任意松动仪器各连接部分，不得跌落、碰撞, 严禁发生剧烈震动。

6.2使用完毕后，严禁直接放入水中清洗，应用干净软布擦拭，对于光学表面，不应碰伤，刮伤。

6.3仪器应放于干燥、无腐蚀气体的地方保管。

6. 4避免零备件丢失。

第2页共1页生效日期:批准FI期:。

手持折光仪的使用方法一、什么是手持折光仪手持折光仪是一种便携式的光学仪器，用于测量光的折射率和折射角度。

它通常由一个透明的折光棱镜组件和一个光学读数器组成。

手持折光仪广泛应用于化学、物理、生物、地质等领域，用于测量材料的折射率以及研究光的传播特性。

二、手持折光仪的使用步骤1. 准备工作：清洁仪器表面，确保仪器处于稳定平整的表面上。

2. 打开仪器：按下电源开关，等待仪器启动。

3. 校准仪器：将仪器放在平整的台面上，调整仪器的水平度，使其显示屏上的气泡位于中心位置。

4. 设置参数：根据实际需求，设置仪器的工作参数，如单位、显示方式等。

5. 放置样品：将要测量的样品放置在仪器的测量台上，并确保样品表面干净、平整。

6. 测量折射率：在测量台上方，将仪器的折光棱镜组件对准样品，观察折光棱镜上的刻度尺，记录下读数。

7. 计算折射率：根据测量得到的读数，使用折射率计算公式计算样品的折射率。

8. 测量折射角度：将仪器的光学读数器对准样品，观察读数器上的刻度尺，记录下读数。

9. 计算入射角度和折射角度：根据测量得到的读数，使用三角函数计算入射角度和折射角度。

10. 结束测量：完成测量后，关闭仪器，清洁测量台和折光棱镜组件，将仪器放回存放位置。

三、使用手持折光仪的注意事项1. 避免将仪器暴露在阳光直射下，以免影响测量精度。

2. 在测量前，确保样品表面干净，没有杂质或污渍。

3. 使用仪器时，要注意避免触摸折光棱镜组件和光学读数器，以免留下指纹或油渍影响测量结果。

4. 在测量过程中，要保持仪器和样品的稳定，避免震动和移动，以保证测量结果的准确性。

5. 定期校准仪器，以确保测量结果的准确性和可靠性。

6. 当使用手持折光仪测量液体样品时，要注意将液体样品倒入容器中，确保液面平整，以避免液体的漏出和溅出。

7. 当使用手持折光仪测量固体样品时，要注意将样品切割成适当的形状和大小，以便于仪器的测量。

8. 在测量过程中，要避免将仪器暴露在潮湿或高温的环境中，以防止仪器受潮或过热影响使用寿命和测量精度。

折光仪使用说明
一、认识折光仪
1.折光仪结构
2.折光仪原理
光线从一种介质进入另一种介质时会产生折射现象，且入射角正弦之比与溶液浓度成正比（一定压强、温度条件下），测量折光率即可换算出溶液浓度。

二、使用方法
打开盖板，用干净无尘布仔细擦净检测棱镜。

用干净吸管吸取待测溶液，置于检测棱镜上，轻轻合上盖板，避免气泡产生，使溶液遍布棱镜表面。

将检测棱镜对准光源或明亮处，眼睛通过目镜观察视场，转动视度调节手轮，使视场的蓝白分界线清晰，读出刻度值。

溶液浓度=折光仪读数*折光系数（%）
折光仪溶液滴至棱镜表面
观察目镜读数
三、校正和确定折光系数
1.调零：
吸取蒸馏水置于检测棱镜上，进行读数，若蓝白分界线不在零刻度线处，则转动调节螺丝，至分界线在零刻度线为止。

2.确定折光系数：
用量杯配置一定浓度的待测溶液，如10%；读出折光仪读数，如5%，则折光系数为10/5=2,。

4.验证折光系数：
用量杯继续配置另一浓度的待测溶液，如6%；读出折光仪读数，如3%，则证明该折光系数正确。

四、注意事项
1.一般温度越高，测得值会偏低，但厂内属于恒温环境，因此不考虑该因素，但购买折光仪时需注意看其使用条件是否与厂内环境相当。

2.使用完毕后，严禁直接放入水中清洗，应用干净无尘布擦拭，对于光学表面，不应碰伤，划伤。

3.将溶液置于检测棱镜后，应立即读数，防止因长时间蒸发导致浓度变化。
