《道路工程》第3章 道路平面设计

一、复习要点：第一篇第1章绪论考核要求：1、了解道路运输在国民经济中的地位，五种运输方式及特点。

2、了解我国道路的发展现状及发展规划。

3、理解划分道路等级的依据及等级划分。

4、理解道路可行性研究、设计任务书、设计阶段及适用条件。

5、理解设计车辆、设计车速、交通量、通行能力等道路设计依据。

知识点：1．什么是道路？包括哪些实体？道路设计有哪两大方面？答：道路是带状的三维空间人工构造物，包括路基、路面、桥梁、涵洞、隧道等工程实体。

道路设计要从几何和结构两大方面进行研究。

2．道路的等级和规模取决于什么？道路几何设计的意义如何？答：道路的等级和规模不取决于构造物的结构如何，而是取决于几何构造尺寸，一是道路宽度的构成，二是线形的几何构成。

道路几何设计的意义在于：（1）几何构造尺寸是伴随道路全部设计和施工的基础；（2）几何构造尺寸决定了车辆行驶的安全性、舒适性及道路建设与运营的经济性；（3）几何构造尺寸决定了道路的等级与规模。

3．道路几何设计中要综合考虑哪些因素？答：道路几何设计中要综合考虑如下因素：（1）汽车在运动学及力学方面是否安全、舒适；（2）视觉及运动心理学方面是否良好；（3）与环境风景是否协调；（4）从地形方面看在经济上是否妥当。

4．道路的分级按技术标准公路是如何分级的？各有何特点？答：根据交通部2004—03—01实施的《公路工程技术标准》JTG B01—2003(以后简称《标准》)将公路根据使用任务、功能和适应的交通量分为高速公路、一级公路、二级公路、三级公路、四级公路五个等级。

（1）高速公路为专供汽车分向、分车道行驶并全部控制出入的多车道公路。

（2）一级公路为专供汽车分向、分车道行驶，并可根据需要控制出入的多车道公路。

（3）二级公路为供汽车行驶的双车道公路。

（4）三级公路为供汽车行驶的双车道公路。

（5）四级公路为供汽车行驶的双车道或单车道公路。

按行政管理体系公路是如何划分的？有和意义？答：按行政管理体制根据公路的位置以及在国民经济中的地位和运输特点分为：国道、省道、县乡(镇)道、及专用公路。

道路工程平面线型设计在平面线型设计中，汽车形式轨迹的特性，道路平面线型的要素以及直线的特点与运用等等都是我们需要掌握的特点，如何设计出一条合理且优秀的线型，相信看完今天的内容大家都会有自己的答案。

一、道路平面线型概述一、路线道路：路基、路面、桥梁、涵洞、隧道和沿线设施构成的三维实体。

路线：是指道路中线的空间位置。

平面图：路线在水平面上的投影。

纵断面图：沿道路中线的竖向剖面图，再行展开。

横断面图：道路中线上任意一点的法向切面。

路线设计：确定路线空间位置和各部分几何尺寸。

分解成三步：路线平面设计：研究道路的基本走向及线形的过程。

路线纵断面设计：研究道路纵坡及坡长的过程。

路线横断面设计：研究路基断面形状与组成的过程。

二、汽车行驶轨迹与道路平面线形（一）汽车行驶轨迹行驶中汽车的轨迹的几何特征：（1）轨迹连续：连续和圆滑的，不出现错头和折转；（2）曲率连续：即轨迹上任一点不出现两个曲率的值。

（3）曲率变化连续：即轨迹上任一点不出现两个曲率变化率的值。

（二）平面线形要素行驶中汽车的导向轮与车身纵轴的关系：现代道路平面线形正是由上述三种基本线形构成的，称为平面线形三要素。

二、直线一、直线的特点1.优点：①距离短，直捷，通视条件好。

②汽车行驶受力简单，方向明确，驾驶操作简易。

③便于测设。

2.缺点①线形难于与地形相协调②过长的直线易使驾驶人感到单调、疲倦，难以目测车间距离。

③易超速二. 最大直线长度问题：《标准》规定：直线的最大与最小长度应有所限制。

德国：20V（m）。

美国：3mile（4.38km）我国：暂无强制规定景观有变化≧20V；<3KM景观单调≦ 20V公路线形设计不是在平面线形上尽量多采用直线，或者是必须由连续的曲线所构成，而是必须采用与自然地形相协调的线形。

采用长的直线应注意的问题：公路线形应与地形相适应，与景观相协调，直线的最大长度应有所限制，当采用长的直线线形时，为弥补景观单调的缺陷，应结合具体情况采取相应的技术措施。

注册土木工程师道路工程《专业考试》题库——才聪学习网2020年注册土木工程师（道路工程）《专业考试》题库【历年真题＋章节题库＋模拟试题】目录•第一部分历年真题•【专业知识考试】•2019年注册土木工程师（道路工程）《专业知识考试（上）》真题及详解•2019年注册土木工程师（道路工程）《专业知识考试（下）》真题及详解•【专业案例考试】•2019年注册土木工程师（道路工程）《专业案例考试（上）》真题及详解•2019年注册土木工程师（道路工程）《专业案例考试（下）》真题及详解•第二部分章节题库•【专业知识考试】•第一章道路路线设计•第一节概述•第二节总体设计•第三节路线平面设计•第四节路线纵断面设计•第五节横断面设计•第六节线形设计•第七节选线•第八节环境保护与景观设计•第九节城市管线综合•第二章路基工程•第一节概述•第二节一般路基设计•第三节路基边坡稳定性设计•第四节路基排水设计•第五节路基防护、加固与支挡结构设计•第六节特殊路基工程•第三章路面工程•第一节概述•第二节沥青路面•第三节水泥混凝土路面•第四章桥梁工程•第一节概述•第二节桥面构造•第三节桥梁的构造与设计•第四节桥梁支座与墩台•第五节涵洞•第六节桥涵水文•第七节桥位选择与布置•第八节大中桥桥孔设计•第九节墩台冲刷计算及基础埋深•第五章隧道工程•第一节概述•第二节山岭隧道•第三节隧道通风、照明与救援设施•第六章交叉工程•第一节概述•第二节服务水平与通行能力•第三节平面交叉•第四节立体交叉•第五节道路与铁路、乡村道路及管线交叉•第七章交通工程及沿线设施•第一节概述•第二节交通安全设施•第三节服务设施•第四节管理设施•第八章道路工程施工组织与概预算•第一节道路施工组织•第二节道路工程概预算•【专业案例考试】•第一章道路路线设计•第一节概述•第三节路线平面设计•第四节路线纵断面设计•第五节横断面设计•第六节线形设计•第七节选线•第九节城市管线综合•第二章路基工程•第一节概述•第二节一般路基设计•第三节路基边坡稳定性设计•第四节路基排水设计•第五节路基防护、加固与支挡结构设计•第六节特殊路基工程•第三章路面工程•第一节概述•第二节沥青路面•第三节水泥混凝土路面•第四章桥梁工程•第一节概述•第三节桥梁的构造与设计•第五节涵洞•第六节桥涵水文•第八节大中桥桥孔设计•第九节墩台冲刷计算及基础埋深•第五章隧道工程•第五章隧道工程•第六章交叉工程•第六章交叉工程•第七章交通工程及沿线设施•第七章交通工程及沿线设施•第八章道路工程施工组织与概预算•第八章道路工程施工组织与概预算•内容简介本书是详解注册土木工程师（道路工程）《专业考试》的题库，包括历年真题、章节题库和模拟试题三大部分。

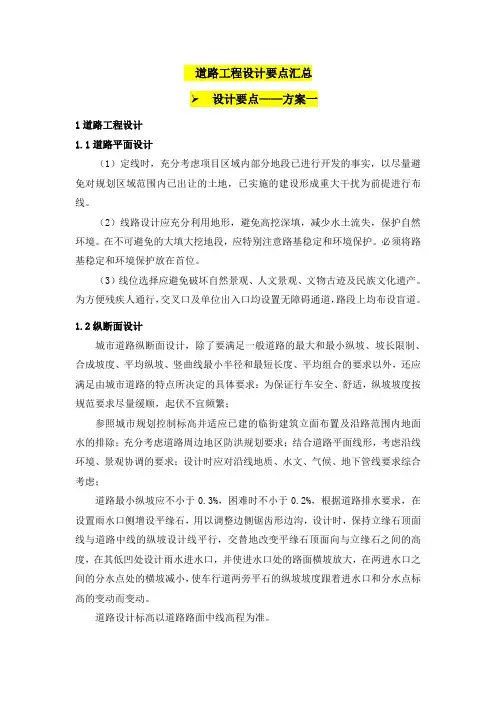

道路工程设计要点汇总➢设计要点——方案一1道路工程设计1.1道路平面设计（1）定线时，充分考虑项目区域内部分地段已进行开发的事实，以尽量避免对规划区域范围内已出让的土地，已实施的建设形成重大干扰为前提进行布线。

（2）线路设计应充分利用地形，避免高挖深填，减少水土流失，保护自然环境。

在不可避免的大填大挖地段，应特别注意路基稳定和环境保护。

必须将路基稳定和环境保护放在首位。

（3）线位选择应避免破坏自然景观、人文景观、文物古迹及民族文化遗产。

为方便残疾人通行，交叉口及单位出入口均设置无障碍通道，路段上均布设盲道。

1.2纵断面设计城市道路纵断面设计，除了要满足一般道路的最大和最小纵坡、坡长限制、合成坡度、平均纵坡、竖曲线最小半径和最短长度、平均组合的要求以外，还应满足由城市道路的特点所决定的具体要求：为保证行车安全、舒适，纵坡坡度按规范要求尽量缓顺，起伏不宜频繁；参照城市规划控制标高并适应已建的临街建筑立面布置及沿路范围内地面水的排除；充分考虑道路周边地区防洪规划要求；结合道路平面线形，考虑沿线环境、景观协调的要求；设计时应对沿线地质、水文、气候、地下管线要求综合考虑；道路最小纵坡应不小于0.3%，困难时不小于0.2%，根据道路排水要求，在设置雨水口侧增设平缘石，用以调整边侧锯齿形边沟，设计时，保持立缘石顶面线与道路中线的纵坡设计线平行，交替地改变平缘石顶面向与立缘石之间的高度，在其低凹处设计雨水进水口，并使进水口处的路面横坡放大，在两进水口之间的分水点处的横坡减小，使车行道两旁平石的纵坡坡度跟着进水口和分水点标高的变动而变动。

道路设计标高以道路路面中线高程为准。

1.3、横断面设计道路横断面设计应在城市规划规定的红线（绿线）宽度内进行。

根据规划给定的红线（绿线）宽度、道路等级、道路性质、交通量分析及预测资料、两侧土地性质、地下管线资料等进行综合分析研究，以便确定横断面形式和各组成部分尺寸。

（1）保证交通的安全和通畅。

道路工程设计方案文件第一章概述1.1 项目背景本项目位于某城市的交通枢纽地带，是连接城市主要道路的重要支线道路。

随着城市交通流量不断增加，当前道路已无法满足日益增长的交通需求，因此，有必要进行道路工程设计方案的重新规划和设计。

1.2 设计目标本次道路工程设计方案的目标是对现有道路进行重新规划和设计，提升道路通行能力和交通安全性，满足城市交通需求。

具体包括：- 提高道路的通行能力，缓解交通拥堵；- 提升道路的交通安全性，减少交通事故发生率；- 优化道路设计，提升视觉效果和城市形象；- 保障当地环境和居民的利益，减少工程对周边环境的影响。

1.3 设计原则本次道路工程设计方案的设计原则是充分考虑道路的功能需求和城市发展规划，尊重当地环境和社会文化，充分融入现代化交通理念，确保道路安全、便捷、美观和环保。

第二章前期调研2.1 现状分析经过前期调研，发现现有道路存在以下问题：- 交通拥堵严重，尤其是交通高峰时段；- 道路交通设施老化，交通安全隐患较多；- 道路周边环境杂乱，影响城市形象；- 道路运行效率低，无法满足城市交通需求。

2.2 设计需求结合现状分析，本次道路工程设计方案的设计需求如下：- 提升道路的通行能力，减少交通拥堵；- 提高道路的交通安全性，减少交通事故发生率；- 美化道路周边环境，提升城市形象；- 优化道路设计，提升城市交通运行效率。

第三章设计方案3.1 道路布局根据现状分析和设计需求，本次道路工程设计方案的道路布局如下：- 主要道路采用双向六车道设计；- 设置左转专用车道和公交车专用通行道；- 设置人行道和自行车道，方便行人和非机动车通行。

3.2 设施设置为了提升道路的通行能力和交通安全性，本次道路工程设计方案拟设置以下设施：- 设置智能交通信号灯，实现信号灯智能控制；- 设置交通指示牌，引导车辆通行；- 设置道路照明设施，提升夜间通行安全性；- 设置防护栏和隔离带，有效分隔车辆和行人区域；- 设置绿化带和环境美化设施，提升道路环境质量。

第一章总说明1.道路修建意义公路是经济建设的先行设施，正如民间谚语所说：“要致富，先修路；小路小富，大路大富，快路快富。

”同时，相比于其他的运输方式，公路具有机动灵活、受交通设施限制少、适应性强、服务面广、投资少、资金周转快等特点。

它对商品流通、发展经济、巩固国防、建设边疆、开发山区和旅游事业的发展等方面都有巨大的作用。

该公路位于四川省内江市。

公路沿沱江修筑，主要任务是运输及与加强各村落间以及村落与附近城镇的联系，同时为沱江沿线的工农业生产服务。

沿江道路可以充分发挥港口的优势，使水陆运输相结合，加强沿江地区和外界的物资交流。

可以达到方便工农产品的运输，提高村民的出行便捷度的目的。

2.初始资料（1）CAD地形图比例尺1:1000（2）线路起点中心坐标为B0+000（3）根据调查起始年平均日当量轴次为400辆，预测年平均增长率为6.5%。

（4）公路等级为三级，设计年限8年。

3.道路等级论证老师给定三级公路。

4.地形地貌描述该地区属于公路自然区划Ⅳ4区，内江市属亚热带湿润季风气候。

受盆地和本地自然环境的影响，具有气候温和、降雨量丰富、光热充足、无霜期长的特点。

冬暖夏热，雨量适中。

平均年温15℃~28℃，一月均温6℃~8℃，七月均温26℃~28℃，最高气温可达41℃，最低气温-5.4℃，活动积温5598℃左右。

热量资源比较丰富，常年平均太阳总辐射为89.6千卡/平方厘米，年总日照时数1100-1300小时，无霜期达330天。

全年有霜日数一般为4-8天左右。

灾害性天气以旱为主，旱涝交错出现；春夏秋冬，低温、风、暴雨时有发生，绵雨显著。

全年气温有明显的冬干春旱现象，同时，夏旱伏旱的现象也时有发生。

历史上有“十年一大旱，五年一中旱，三年两头旱，插花干旱年年现”之说。

年相对温度在80%左右。

年降雨量1000毫米上下，多分布在夏季，约占全年雨量的60%，高温期与多雨季节基本一致，春季约占17%，冬季仅占4%。

内江市地处四川省盆地中部丘陵为主，东南、西南面有低山环绕。
