《高铁概论》理论课教案第二章高速铁路动车组课时：2学时授课人：⏹本章学习目标1.熟悉动车组的概述。
2.掌握动车组的构成及特点。
3.了解动车组的运用与维修。
⏹本章技能目标1.能从造型的三要素方面来欣赏插花造型作品；2.能将造型的三要素和基本原理运用到实际插花创作中去。
⏹本章重点1.动车组构成部分及特点2.动车组的维修级别及方式⏹本章难点动车组的构成及特点⏹整章授课思路 [90分钟]第一课时（45分钟）：动车组概述、构成及特点一、导入新课（5分钟）：中国铁路高速动车组（China Railway High-speed,简称CRH）。
亦称多动力单元列车，是铁路列车的一种。
它是自带动力、固定编组、两端均可操作驾驶、穿梭运行的旅客列车，是为了适应城际间高密度、短编组、公交化的客运要求而形成的一种新的轨道交通运输工具。
二、新课讲授（35分钟）：动车组是由动力车和拖车或全部动力车长期固定的连接在一起组成的车组，高速电力动车组有两种牵引动力的分布方式，分为动力集中式和动力分散式。
（2分钟）（一）概述（10分钟）1.动力分散式：动力分散电动车组的优点是动力装置分布在列车不同的位置上，能够实现较大的牵引力，编灵活。
由于采用动力制动的轮对多，制动效率高，且调速性能好，制动减速度大，适合用于限速区段较多的线路。
另外，列车中若某一节动车的牵引动力发生故障对全列车的牵引指标影响不大。
动力分散的电动车组的缺点是牵引力设备的数量多，总重量大。
2.动力集中：动力集中电动车组的优点是动力装置集中安装在2〜3节车上，检查维修比较方便，电气设备的总重量小于动力分散的电动车组。
动力集中布置的缺点是动车的轴重较大，对线路不利。
目前世界上的动车组基本都是向动力分散型发展。
（二）动车组的构成及特点（23分钟）动车组通常以下面各部分组成；1.车体：动车组车体分为带司机室和不带司机室车体两种。
它是容纳司机驾驶和乘客的地方，又是安装和连接其他设备和部件的基础。
高速铁路概论教案项忖二高速铁路车站任务三高速铁路枢纽教案试讲稿师：上课，同学们好，请坐。
师：上课之前我先问同学们一个问题，上节课学习过的内容，高速铁路车站的定义是什么？（请一位同学们来回答）师：这位同学同学回答的很好，请坐。
这位同学们回答的是：高速铁路车站，是配合高速铁路系统正常运作的火车站。
这位同学知识记得很牢固，大家给点掌声。
师：上节课老师己经提醒同学们预习课木了，请同学们看到课木62页，那么老师再给同学们30秒的时间看一下任务引入-北京南站, 同学们都有去过高速铁路车站，那么同学们看完之后思考一下这个问题：你们在高速铁路车站的时候都发现车站外部都有些什么设施设备没有？师：同学们的回答各式各样，有的说有餐厅，有出租车，看来同学们都很仔细的观察看了，下面我们一起来看看一下任务引入。
师：任务引入中说了，北京南站为集高速铁路、普通铁路、城际轨道交通与出租车、公交等市政交通设施于一体的大型综合交通枢纽站，是中国首座现代化的客运专线大型客站，有“亚洲第一站”之称。
那么高速铁路枢纽有什么功能呢，由什么构成的呢，下而我们就带着问题来学习本节课的内容一高速铁路枢纽的相关知识。
师：首先我们来了解一下高速铁路枢纽的定义：（请同学们读一读）是指以高速铁路车站为中心，在站场外部有动车检修场所、综合维修场所及连接这些场所的联络线、迂回线等，在车站内部可实现高速铁路、普通铁路、地铁、公交、出租车等多种交通方式间立体换乘的综合体。
师：同学们声音洪亮，整齐划一，读的很好。
师：知道定义之后，那么高速铁路枢纽的功能是什么呢？能高效、有序地完成旅客列车的到发，车底的整备、检修、去送等作业，同时也可满足旅客出行的换乘需要，符合高速铁路的发展需要。
师：说到满足旅客出行的换乘需要，那么同学们也一定坐过高速列车，下而请一位同学来说一说自己通常是如何去往及离开高铁站的，又是如何去往及离开普通车站的。
师：总结这位同学的陈述，并作出评价。
师：既然我们知道高速铁路枢纽的定义与功能，那下而我们来了解一下它由哪几个部分组成的：师：同学们一起来说说一共有那几个大部分组成的呢？ 师：总结这位同学的陈述，并作出评价。

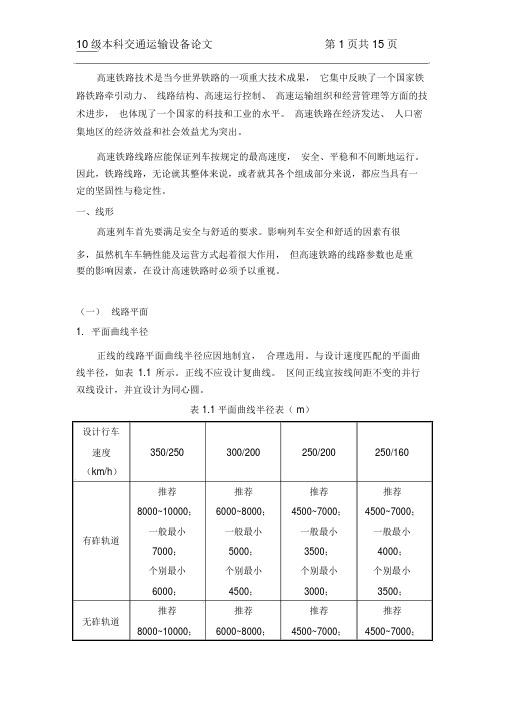

10级本科交通运输设备论文第1页共15页高速铁路技术是当今世界铁路的一项重大技术成果，它集中反映了一个国家铁路铁路牵引动力、线路结构、高速运行控制、高速运输组织和经营管理等方面的技术进步，也体现了一个国家的科技和工业的水平。
高速铁路在经济发达、人口密集地区的经济效益和社会效益尤为突出。
高速铁路线路应能保证列车按规定的最高速度，安全、平稳和不间断地运行。
因此，铁路线路，无论就其整体来说，或者就其各个组成部分来说，都应当具有一定的坚固性与稳定性。
一、线形高速列车首先要满足安全与舒适的要求。
影响列车安全和舒适的因素有很多，虽然机车车辆性能及运营方式起着很大作用，但高速铁路的线路参数也是重要的影响因素，在设计高速铁路时必须予以重视。
（一）线路平面1.平面曲线半径正线的线路平面曲线半径应因地制宜，合理选用。
与设计速度匹配的平面曲线半径，如表1.1 所示。
正线不应设计复曲线。
区间正线宜按线间距不变的并行双线设计，并宜设计为同心圆。
表 1.1 平面曲线半径表（ m）设计行车速度350/250300/200250/200250/160（km/h）推荐推荐推荐推荐8000~10000；6000~8000；4500~7000；4500~7000；一般最小一般最小一般最小一般最小有砟轨道7000；5000；3500；4000；个别最小个别最小个别最小个别最小6000；4500；3000；3500；推荐推荐推荐推荐无砟轨道8000~10000；6000~8000；4500~7000；4500~7000；10级本科交通运输设备论文第2页共15页一般最小一般最小一般最小一般最小7000；5000；3200；4000；个别最小个别最小个别最小个别最小5500；4000；2800；3500；最大半径12000120001200012000注：个别最小半径值需进行技术经济比选，报部批准后方可采用。
2.线间距线间距设计应符合下列规定：1）区间及站内正线线间距不应小于表 1.2 的标准，曲线地段可不加宽。
高速铁路概论讲义（阎立本版1-4章）3.区分TR供电、NF供电与AT供电之间的区别。
4.掌握接触网的结构与组成5.了解受电弓的组成1.牵引供电系统的组成（1）牵引变电所（2）牵引网其实牵引变电所与牵引网都是子系统的统称，牵引变电所包含：开闭所、分区所、自耦变压器所。
牵引网包含：馈电线、接触网、轨道回路和回流线组成。
2.牵引变电所（1）一级负荷代表7*24，不间断供电（施工、维修天窗除外）（2）有两套独立的供电系统，电源分属不同的发电厂（3）按区段进行供电（4）牵引变电所的功能①变相、变压，最终输出25KV的电压②降低对牵引供电网的影响：一方面通过特殊的变压器，减少只使用一个相位的电对于电网的影响。
另一方面：补偿功率因数。
功率因数在交流电供电系统中的使用效率问题，也就是输入功率100，真正被交流电设备使用的只有80,80/100就是功率因数，功率因数太低对造成电能的大量浪费，牵引变电所并联一个电容装置之后可以提高功率因数。
牵引变电所的设备一般分为两类电气设备、保护装置牵引供电方式①单边供电主要是用于单线铁路，只连接一根接触线，中间设置隔离开关，供电灵活，有效控制事故范围。
②上下行并联供电同时连接上下行的接触线，使用并联的方式进行连接，这样可以有效保证电压，减少电能损耗，双线铁路一般采取这种供电方式。
牵引变电所的运行管理与维修①日常运行监控②检修分为小修、中修、大修接触网（1）接触网形式分为架控式和第三轨式（2）接触网的供电模式①直接供电模式（TR）直接由接触网和钢轨形成回流，最大的缺点：对沿线的通信线路产生感应干扰②带回流线的直接供电方式（TR）有一根回流线（NF），与接触网并行，抵消电磁干扰，减少电能流失③带自耦变压器的供电方式（AT）（3）接触网构成①接触悬挂②支持与定位装置③支柱与基础悬挂的方式（四）接触网施工大修、小修停电作业、间接带电、远离作业、状态修第四章高速铁路客车1.掌握车体的分类2.理解一般客车体3.掌握摆式客车体4.了解我国列车编组5.高速客车体的结构特点6.高速客车体的车内设置第一节概述高速客车按照种类可分为一般客车体和摆式客车体动车组分为动力车和拖车摆式列车的特点是增加了超高，提高了过弯时的舒适度，换句话说提高了过弯时的极限速度（即人可以承受的最大速度下过弯），一般分为主动摆式和被动摆式第二节车体和车内设施1.8辆为一个标准动车组编组，16辆为重联动车组编组2.车体结构的特点（1）流线型车体当列车运行时速在300km/h以上时，列车所有阻力中90%以上来自风阻。
