第六课：基于7805的直流稳压电源设计

基于7805的直流稳压电源设计一.设计要求：为了满足基于7805的直流稳压电源设计的要求，我们需要考虑以下几个方面：1.输入电压范围：一般来说7805芯片的输入电压范围为7V至35V，因此需要保证输入电压在7V至35V范围之间。

2.输出电压：7805芯片的输出电压为5V，需要保证输出电压的稳定性。

3.输出电流：根据应用的需求确定最大输出电流。

4.稳压电源的精度：一般来说，7805芯片的输出偏差为正负5%，需要根据需求确定是否需要更高的精度。

5.过载保护：需要考虑过载保护电路，以保护电源和负载。

二.设计步骤：1.确定输入电压范围：根据实际需求，选择适当的输入电压范围，可以通过变压器和整流电路将交流电转换为直流电。

2.选择合适的滤波电容：为了保证输入电压的稳定性，需要在输入电路上加入滤波电容，一般选择容值为1000μF至4700μF的电解电容。

3.选择7805芯片：根据输入电压范围和输出电流需求，选择适合的7805芯片。

由于7805芯片有不同的封装类型，可以选择TO-220或TO-3封装。

4.计算稳压电阻：根据7805的输出电流需求，计算稳压电阻的值，可以根据下面的公式计算：R = (Vin – Vout) / Iout其中，R为稳压电阻的阻值，Vin为输入电压，Vout为输出电压，Iout为输出电流。

5.添加细致稳压电路：添加细致稳压电路以提高稳定性。

细致稳压电路包括电容滤波电路和细致稳压二极管。

a.高频滤波电路：在稳压电路的输入和输出之间加入合适的电容，以阻止高频噪声的传播。

b.细致稳压二极管：选择一个适当的细致稳压二极管，将其连接到稳压芯片的输出引脚。

6.添加过载保护电路：为了保护电源和负载，在输出电路中加入过载保护电路。

这可以通过添加限流电阻和热敏电阻来实现。

7.确认安全性：确认电路设计的安全性，并在适当的位置加入过压保护电路。

8.组装和测试：根据设计，进行电路的组装，并进行测试以验证电路的性能和稳定性。

湖州市中职学校有效教学设计评比LM7805直流稳压电源设计人：刘敏参考教材：高教出版社《电子基本电路安装与测试》崔陵主编项目4任务3课时：40分钟授课对象：中职机电技术应用专业三年级时间：2014年9月21日LM7805直流稳压电源直流稳压电源在人们的生产生活中有着广泛的应用，比如日常生活中我们常用的电脑、充电器以及各种玩具的电源等。

掌握直流稳压的原理和制作技能是电类的中职学生专业能力成长的基础。

本教学设计以实用稳压电源作为教学载体，以电子产品生产的过程来体现岗位知识和技能要求，以“做中学”教学的方法让学生更在做中达到学习知识、巩固知识、应用知识的目的。

【设计理念】1. 陶行知“生活即教育”理论认为生活与教育是同一过程，教育不能脱离生活，生活也不能脱离教育。

在实际教学中，应把更多的时间留给学生，尽可能的利用学生原有的知识结构，调动学生好奇、好动的特点，提供更丰富的源于生活的感性材料，主体参与自主探究，从而获取新知识，养成独立思考、仔细观察、认真分析、严谨推理的学习习惯，掌握学习策略，让其探究能力得到提高。

2.基于网络数字化资源的应用，可以将教学和现代信息技术有效结合起来，使学生在教师引导下，利用网络资源对问题进行探索、归纳、认识、实践，以基于问题解决的方式培养学生主动的信息收集处理能力。

3.基于“做中学”的教学做合一的教学方法，调动学生的主动性和知识迁移思维，加强知识和能力的拓展应用。

在探究问题的过程中，培养学生观察和思考的能力，分析和解决问题的能力，有利于学生知识的内化和思维能力的提升。

【学情分析及对策】经过前面简单电路内容的学习，学生已掌握整流滤波稳压电路的工作原理，会焊接和调试简单电路。

他们对于现在生活中使用的电子产品感兴趣；喜欢动手操作。

但对于中职学生他们缺乏良好的学习方法，自主探索能力不足；对抽象、理论的知识学习能力较差。

基于这样的学情，教师在教学中可以采用信息化手段辅助理实一体化教学，创设情境，将抽象的、理论性的知识直观地呈现出来，在“做中学，做中教”，让学生感觉到项目有趣，学习有效，知识和技能有用。

7805稳压电源电路图: 7805管脚图7805典型应用电路图:78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。

IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。

当输出电较大时，7805应配上散热板。

下图为提高输出电压的应用电路。

稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。

VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。

下图为输出电压可在一定范围内调节的应用电路。

由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。

调节电位器RP，即可一定范围内调节输出电压。

当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时，Uo也随之逐步提高。

下图为扩大输出电流的应用电路。

VT2为外接扩流率管，VT1为推动管，二者为达林顿连接。

R1为偏置电阻。

该电路最大输出电流取决于VT2的参数。

下图为提高输入电压的应用电路。

78XX稳压器的最大输入电压为35V （7824为40V），当输入电压高于此值时，可采用下图所示的电路。

VT、R1和VD组成一个预稳压电路，使得加在7800稳压器输入端的电压恒定在VD的稳压值上（忽略VT的b-e结压降）。

Ui端的最大输入电压仅取决于VT的耐压。

集成稳压器还可以用作恒流源。

下图为78XX稳压器构成的恒流源电路，其恒定电流Io等于78XX稳压器输出电压与R1的比值。

79XX系列集成压器是常用的固定负输出电压的三端集成稳压器，除输入电压和输出电压均为负值外，其他参数和特点与78XX系列集成稳压器相同。

79XX系列集成稳压的三个引脚为：1脚为接地端，2脚为输入端，3脚为输出端。

79XX系列集成稳压器的应用电路也很简单。

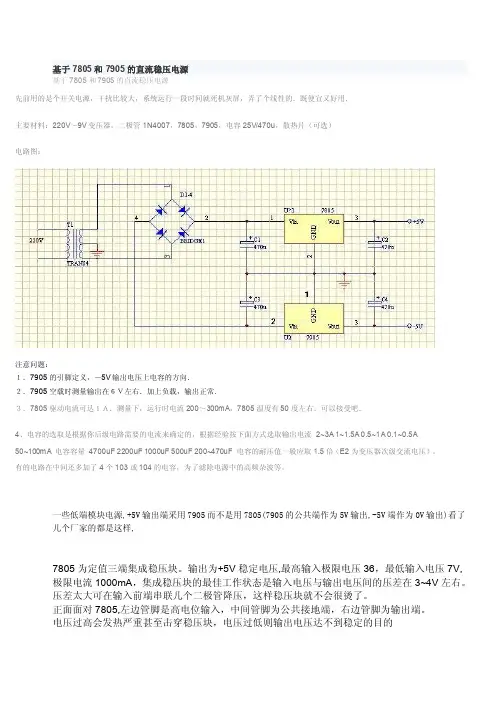

基于7805和7905的直流稳压电源
基于7805和7905的直流稳压电源
先前用的是个开关电源，干扰比较大，系统运行一段时间就死机灰屏，弄了个线性的．既便宜又好用．
主要材料：220V～9V变压器，二极管1N4007，7805，7905，电容25V/470u，散热片（可选）
电路图：
注意问题：
１．7905的引脚定义，－5V输出电压上电容的方向．
２．7905空载时测量输出在６Ｖ左右．加上负载，输出正常．
３．7805驱动电流可达１Ａ．测量下，运行时电流200～300mA，7805温度有50度左右．可以接受吧．
4、电容的选取是根据你后级电路需要的电流来确定的，根据经验按下面方式选取输出电流2~3A 1~1.5A 0.5~1A 0.1~0.5A
50~100mA 电容容量4700uF 2200uF 1000uF 500uF 200~470uF 电容的耐压值一般应取1.5倍（E2为变压器次级交流电压）。

有的电路在中间还多加了4个103或104的电容，为了滤除电源中的高频杂波等。

一些低端模块电源,+5V输出端采用7905而不是用7805(7905的公共端作为5V输出,-5V端作为0V输出)看了几个厂家的都是这样,
7805为定值三端集成稳压块。

输出为+5V稳定电压,最高输入极限电压36，最低输入电压7V,
极限电流1000mA，集成稳压块的最佳工作状态是输入电压与输出电压间的压差在3~4V左右。

压差太大可在输入前端串联几个二极管降压，这样稳压块就不会很烫了。

正面面对7805,左边管脚是高电位输入，中间管脚为公共接地端，右边管脚为输出端。

电压过高会发热严重甚至击穿稳压块，电压过低则输出电压达不到稳定的目的。

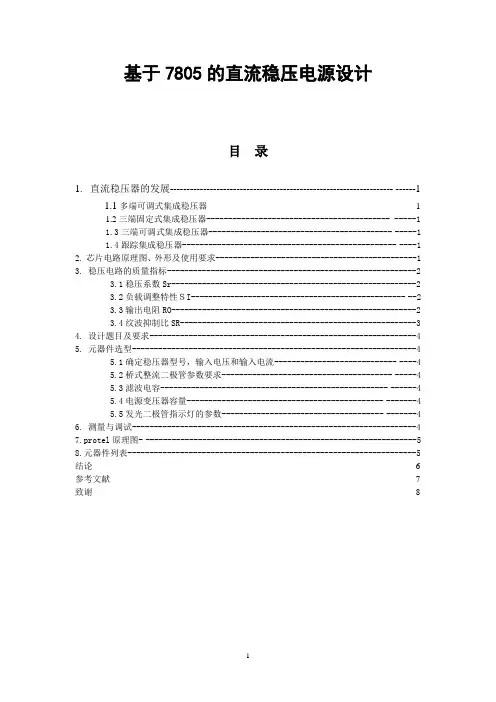

基于7805的直流稳压电源设计目录1.直流稳压器的发展------------------------------------------------------------------- ------11.1多端可调式集成稳压器--------------------------------------------------------------- --------11.2三端固定式集成稳压器------------------------------------------ -----11.3三端可调式集成稳压器------------------------------------------ -----11.4跟踪集成稳压器------------------------------------------------- ----12.芯片电路原理图、外形及使用要求----------------------------------------------13.稳压电路的质量指标---------------------------------------------------------23.1稳压系数Sr--------------------------------------------------------23.2负载调整特性ＳI------------------------------------------------- --23.3输出电阻RO--------------------------------------------------------23.4纹波抑制比SR------------------------------------------------------34. 设计题目及要求-------------------------------------------------------------45. 元器件选型-----------------------------------------------------------------45.1确定稳压器型号，输入电压和输入电流---------------------------- ----45.2桥式整流二极管参数要求--------------------------------------- -----45.3滤波电容---------------------------------------------------- ------45.4电源变压器容量--------------------------------------------- -------45.5发光二极管指示灯的参数------------------------------------- -------46. 测量与调试-----------------------------------------------------------------47.protel原理图- --------------------------------------------------------------58.元器件列表------------------------------------------------------------------5 结论---------------------------------------------------------------------------------------------------------------6 参考文献---------------------------------------------------------------------------------------------------------7 致谢---------------------------------------------------------------------------------------------------------------8一.直流稳压器的发展所谓集成稳压器,就是用半导体工艺和薄膜工艺将稳压电路中的二极管、三极管、电阻、电容等元件制作在同一半导体或绝缘基片上,形成具有稳压功能的固体电路.集成稳压器在近十多年内发展很快.按电路的结构方式分,有单片式集成稳压器和组合式集成稳压器.按电路的工作方式分,有线性集成稳压器和开关式集成稳压器.按管脚的连接方式分,有三端式集成稳压器和多端式集成稳压器.按制造工艺分,有半导体集成稳压器,薄膜混合集成稳压器和厚膜混合集成稳压器.集成稳压器是在半导体硅片上使用外延、氧化、光刻、扩散和金属蒸发等工艺制作而成的稳压电路.这种集成稳压器的各种元件在同一工序中制成.常用的集成稳压器有下列几种.1．多端可调式集成稳压器这种稳压器取样电阻和保护电路的元件需要外接,它的外接端比较多,便于适应不同的用法。

直流稳压电源电路设计学院：信息与控制工程学院专业：自动化班级： 12 —4姓名：张磊张凯秦浩目录一、课题要求 (3)二、课题目的 (3)三、设计思路及参数确定 (3)<1>设计思路 (3)<2>参数的确定 (4)四、设计仪器元件 (5)五、设计内容 (5)<1>设计原理 (5)<2>电路原理图 (6)<3>仿真图示 (6)六、设计总结 (11)七、参照文件 (11)一、课题要求利用 7805、7905设计一个输出±（ 5～9）V、1A的直流稳压电源；要求：1）画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形和变压器副边的电流波形；2）输入工频 220V交流电的情况下，确定变压器变比；3）在满载情况下选择滤波电容的大小（取5倍工频半周期）；4）求滤波电路的最大输出电压；5）求电路中固定电阻阻值和可调电阻的调治范围。

二、课题目的1）结合所学电子电路的理论知识完成直流稳压电源课程设计；2）经过本次设计学会并掌握电子元器件的选择和使用方法；3）经过本次设计熟练掌握Multisim仿真软件的使用；4）加强自主性学习与研究性学习；加强团队合作，提高创新意识。

三、设计思路及参数确定<1> 设计思路交流变整流滤波稳压电源压电路电路负载器可调要获取±（5-9）V 的直流稳压电源，第一应使用变压器，将 220V 的电压降到合适的值。

再经过整流电路，将正弦波变为较为牢固的直流电压。

再经过滤波及稳压电路，将整流过后的电压进行滤波稳压，最后获取悉足要求的直流电源，经过接上负载电阻，满足输出电流为1A 的要求。

<2>参数的确定1）变压器变比选择为了保证输出电压牢固，输出输入间电压差应大于2V，但由于太大会引起三端稳压器功率增大而发热。

由于输出电压要求5-9V，为保证输出电压5-9V 牢固可调，这里的三端稳压器输入输出的电压差取 3V，对于稳压电路，输入电路输入应为12V，依照U0 =1.2 U2，副边电压为 10V,电压变比为 22:1 。

巧用7805制作连续可调稳压电源
7805制作连续可调稳压电源的方法：
7800系列三端稳压集成电路广泛用于各种电子电器电路中用作电源稳压，它的输出电压是固定的，但对外围电路稍作改动就可以是一个不错的连续可调稳压电源，用作实验检修之用可行。

制作之前需了解：7800系列三端稳压器按输出电流区分有三种系列，分别是78L00系列最大输出电流0.1A；78M00系列最大输出电流0.5A；7800系列最大输出电流1.5A。

三端稳压器输入输出压差要大于2V。

7805－7818的最高输入电压不能超过35V，7820－7824最高输入电压不能超过40V。

这里选用7805制作了一个5V～12V连续可调的直流稳压电源实例。

图中R1、R2的取值决定了输出电压的可调范围，图示取值可在5～12V稳压范围内实现输出电压连续可调。

最高输出电压受三端稳压器最大输入电压及最小输入输出压差的限制，7805最高输入电压为35V，输入输出压差要保持在2V，该电路中稳压器的直流输入电压约为15V，该电路的输出电压最大值设定为12V。

利用7805设计一个输出5V、2A（扩大输出电流）的直流稳压电源
要求：
1）输入工频220V交流电的情况下，确定变压器变比；
2）在满载情况下选择滤波电容的大小（取5倍工频半周期）；
3）求滤波电路的输出最大电压；
4)画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形
如果是实际使用，就不必那么麻烦去扩流，直接用78H05（最大输出电流5A）来代替7805就可以了。

按桥式整流计算整流压降，变压器的副边输出交流电压应该大于7.8V，可以取8V或9V，即变比取27.5:1或24.5:1。

整流后的滤波电容用2000μF~4700μF/16V铝电解电容。

输出滤波电容用1000μF/10V铝电解电容+1μF独石电容各一只即可。

3个7805并联的方案不可取，在无法确保三只7805的输出电压误差为零的情况下会产生严重的负载电流不均衡。

实用电路图如下（但是输出波形图就不画了，变压器输出是正弦波、稳压输出基本是一直线，整流滤波电路输出是带有很小交流纹波接近直线的波形）。

实用标准电路仿真实验《直流稳压电源电路设计》学院：工学院专业：电子信息工程班级： 2011级应用电子姓名：学号：指导老师：2014年 7月 9日目录1.课程设计目的 ........................................... - 2 -2.课程设计任务和要求 ..................................... - 2 -2.1课程设计任务....................................... - 2 -2.2课程设计要求....................................... - 2 -3.设计内容: .............................................. - 2 -3.1稳压电源的电路..................................... - 2 -3.1.1选用元器件.................................... - 2 -3.1.2各部分功能的介绍和设计方案选择及详细参数的说明 - 3 -3.2电路整体设计....................................... - 4 -3.2.1 Multisim 仿真 ................................ - 4 -3.2.2实际元件电路整体仿真.......................... - 5 -3.3反相电路设计....................................... - 5 -3.3.1 方案选择 ..................................... - 5 -3.3.2负反馈放大电路设计............................ - 7 -3.3.3负反馈放大电路仿真............................ - 7 -3.4 实际电路连接 ...................................... - 8 -3.5 实验结果与误差分析 ................................ - 8 -3.5.1实验结果...................................... - 8 -3.5.2 误差分析 ..................................... - 9 - 4设计总结................................................ - 9 - 5 参考资料............................................... - 9 -1.课程设计目的1、通过该设计学会并掌握常用电子元器件的选择和使用方法2、结合所学的模电的理论知识完成直流稳压电源课程设计3、学习和使用Multisim 10.0，并仿真稳压输出的±9V、±5V电压2.课程设计任务和要求2.1课程设计任务利用直流12V通过7809、7805设计一个输出±9V、±5V的直流稳压电源。

版权归原版权人所有，请勿用于商业用途！
更多资料下载： 采用7805的3V 集成稳压电源设计
虽然市面上适用于随身听稳压电源比较多，但是很多质量都不怎么好，所以很有必要自己做一个。

大家都知道三端集成稳压电源性能优越，但是它的最低稳压电压为5V ，不适合直接作为随身听电源，这里稍微添加几个元件，就适合作为随身听的电源了。

具体电路如下图:
电路简单吧？就是采用三个二极管降压，使5V 的直流电变成约3V ，电路输出功率大，性能不错，赶快做一个吧！
下图为印刷电路板图：
电路版图中AI ，A2接交流9V 输入，A3，A4为输出,可别忘了在三端稳压集成电路上加上散热片哦！。

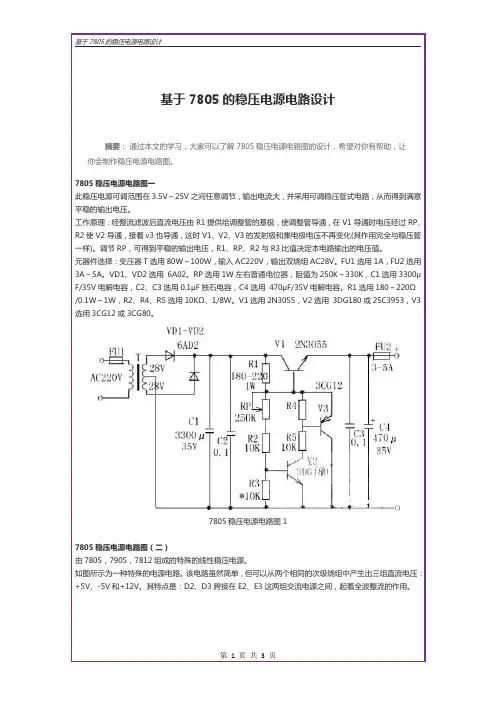

基于7805的稳压电源电路设计摘要：通过本文的学习，大家可以了解7805稳压电源电路图的设计，希望对你有帮助，让你会制作稳压电源电路图。

7805稳压电源电路图一此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着v3也导通，这时V1、V2、V3的发射极和集电极电压不再变化(其作用完全与稳压管一样)。

调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。

FU1选用1A，FU2选用3A～5A。

VD1、VD2选用6A02。

RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300μF/35V电解电容，C2、C3选用0.1μF独石电容，C4选用470μF/35V电解电容。

R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1/8W。

V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。

7805稳压电源电路图17805稳压电源电路图（二）由7805，7905，7812组成的特殊的线性稳压电源。

如图所示为一种特殊的电源电路。

该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V和+12V。

其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。

7805稳压电源电路图2声影响，解决了与单点调节相关的分散问题，输出电压误差精度分为±3%和±5%。

7805稳压电源电路图37805稳压电源电路图（四）7805典型应用电路图78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。

如何用7805制作一个可调的稳压直流电源
平时在做一些小东西是难免要用到5V到12V之间的直流电源，所以自己制作一个简单的稳压电源是很有必要而且也很实用，电路很简单，利用7805的稳压效果做个可调电源，原理图如下：
图中R1取220Ω，R2取680Ω滑动变阻器，主要用来调整输出电压。

输出电压Uo≈Uxx(1+R2/R1)，该电路可在5～12V稳压范围内实现输出电压连续可调。

由该电路实践证明：（1）R1为固定电阻值，改变电阻R2的阻值就可获得连续可调的输出电压，输出电压Uo近似值等于Uxx(1+R2/R1)。

（2）最高输出电压受稳压器最大输入电压及最小输入输出压差的限制，该固定式三端集成稳压集成电路7805最大输入电压为35V，输入输出差要保持2V以上，若该电路中由于稳压器的直流输入电压为+14V，所以该电路的输出最大值为+12V（可直接用12V 的开关适配器接到7805的1引脚，此时通过实验可以得到最大10.6V 的直流，我所用的R1=200欧姆，R2为1k的电位器）。

实验一常用电子仪器仪表的使用一、实验目的掌握电子电路中常用仪器仪表的功能及其正确使用方法。

二、实验原理在模拟电子实验中，用来调试电路动、静态特性与工作状况的最常用仪器仪表有：示波器、函数信号发生器、频率计、交流毫伏表、万用表、（可调、固定）直流稳压电源、直流数字电压表、直流数字电流表等。

在实验中，要求能够对各仪器仪表进行正确、熟练的综合使用与操作，这是保证实验正确顺利进行的基本前提。

在需要进行实验测试时，可按信号的流向，遵循：“连线简捷、调节顺手、观察与读数方便”的原则，进行合理布局，将多个测试仪器仪表同时接入电路。

为防止外界干扰信号的影响，在接线时应注意将各仪器仪表的公共端接在一起，即为“共地”。

信号源与交流毫伏表的信号引线均为屏蔽线或专用电缆线，示波器接线为专用电缆线，直流电源的接线通常为普通导线。

三、实验设备1. 双踪示波器2. 函数信号发生器3. 频率计4. 交流毫伏表5. 可调直流稳压电源6. 直流数字电压表四、实验内容1.可调直流稳压电源与直流数字电压表的配合使用1）用直流数字电压表和单个0～18V可调直流稳压电源配合调试出“＋12V”直流稳压电源；2）通过两个0～18V可调直流稳压电源连接获得“±12V”的正负对称直流稳压电源；[提示：两电源串联，公共端接地]3）通过两个0～18V可调直流稳压电源连接获得“+24V”直流稳压电源。

[提示：两电源串联，令第二个0～18V可调直流稳压电源的负极端接地]2.函数信号发生器、频率计、交流毫伏表的配合使用要求通过调节函数信号发生器的幅度调节旋钮、频率调节旋钮，以及通过交流毫伏表、频率计的测试，获得一个有效值U = 500mV，频率ƒ = 1KHZ的正弦波信号。

3.数字示波器、函数信号发生器、频率计、交流毫伏表的配合使用记入表4.1.1。

1）数字示波器的基本调试与使用表4.1.1示波器机内校准方波参数测试3）调节函数信号发生器波形选择键，分别得到正弦波、三角波和方波，通过示波器进行波形显示。

基于7805设计的直流稳压电源直流稳压电源是一种电子电路，能够将交流电转换为直流电，并且平稳输出稳定的电压。

7805是一款常见的正电压稳压芯片，能够提供5V的稳定输出电压。

基于7805设计的直流稳压电源不仅可以广泛应用于各种电子设备和电路，还可以用于实验室和工作室等场合。

下面将详细讲述如何设计一个基于7805的直流稳压电源。

第一步是准备所需的材料和工具。

除了7805芯片，还需要以下材料和工具：1.变压器：用于将交流电转换为直流电的核心部件。

选择合适的变压器，使其输入电压适应你所需的输出电压。

2.整流桥：用于将变压器输出的交流电转换为直流电。

整流桥能够将正弦波电压转换为直流电压。

3.筛波电容：用于平滑整流后的直流电压，避免输出电压的波动。

4.耦合电容：用于隔离输入和输出电路，保护电路和提供稳定的电压。

5.电解电容：用于提供额外的滤波和稳定输出电压。

6.输出电容：用于进一步平滑输出电压，并提供额外的电流。

7.整流二极管：用于防止输出电压从输出端逆流到输入端。

8.接线端子：用于连接电源和负载。

第二步是进行电路设计。

电路的主要部分包括变压器、整流桥、筛波电容和7805芯片。

首先，将变压器的两个线圈分别与整流桥的两个交流输入端相连接。

其中一个交流输入端连接到变压器的一个线圈，另一个交流输入端连接到变压器的另一个线圈。

然后，将整流桥的直流输出端连接到筛波电容的一个端口，另一个端口连接到耦合电容和输入端的正极。

最后，将输出端的正极连接到7805芯片的输入端，负极连接到7805芯片的地(GND)。

第三步是进行电路的连接和测试。

在连接电路之前，确保电源已经断开，并且所有的连接都正确无误。

首先，将正极端子连接到输入端的正极，负极端子连接到输入端的负极。

然后，将输出端的正极连接到输出端的正极，负极连接到输出端的负极。

接下来，连接电源，并通过电流表测量输出电流。

确保输出电压稳定在5V，并且输出电流符合负载的要求。

如果出现任何问题，比如输出电压不稳定或者电流过大，需要检查电路连接，确认是否存在错误或者损坏的部件。

基于7805的直流稳压电源设计直流稳压电源是我们日常生活中最常见也最实用的电源之一，通常应用于电子设备、通讯设备和机电设备等领域。

其中，基于7805稳压芯片的直流稳压电源被广泛应用于各种电子设备中，因为它能够为电子设备提供转换、稳定和保护的特性，并且其成本也非常低廉。

一般来说，基于7805的直流稳压电源的输入电压范围是8V - 30V直流电压，额定电压是5V。

该直流稳压电源的设计目的是为了将任意输入直流电压转换为恒定的5V dc电压，且最大电流为1A。

在这篇文章中，我们将为您介绍如何基于7805进行直流稳压电源的设计。

步骤1：确定所需零部件和工具在开始设计之前，您需要确定所需零部件和工具，以确保您所使用的所有零部件和工具符合您的设计要求，同时您也应该具备基础的电路知识和一些基础的电工技能。

在此，我们提供一份基于7805的直流稳压电源设计所需的零部件和工具清单，如下：零部件：1. 7805 稳压芯片2. 1N4007 整流二极管3. 100uF 电解电容4. 0.33uF 陶瓷电容5. 2x 10uF 陶瓷电容6. 2x 0.1uF 陶瓷电容7. 1kΩ 电阻8. 330Ω 电阻工具:1. 电工钳2. 剥线钳3. 铅笔4. 铅芯笔5. 清洁剂6. 锡线7. 变压器步骤2：设计并绘制电路图在您已经准备好所有必要的零部件和工具之后，可以开始设计电路图。

首先，利用电路仿真软件来设计直流稳压电源的电路图，这样可以确保您的电路图中包含的元件符合您的设计要求。

下面是基于7805的直流稳压电源的电路图：步骤3：进行焊接完成电路图设计后，您需要将所有元件焊接在电路板上，注意离散元件电路的走线，特别是焊接石英晶体、压力变阻器、压力传感器等敏感元器件时，要仔细检查走线是否合理。

步骤4：测试电路并进行调节在完成电路板的焊接之后，您需要将变压器连接到电路板上，并将其插入电源插座。

基于7805设计的直流稳压电源直流稳压电源是一种常见的电源类型，它能够将交流电转化为稳定的直流电。

基于7805设计的直流稳压电源具有以下特点：具有稳定的输出电压、电流，能够供应电子设备所需的稳定电源；应用广泛，适用于各种电子设备，如小型电子仪器、通信设备、自动化设备等；设计简单，易于实现。

以下是一个基于7805设计的直流稳压电源的详细步骤：1.首先，确定所需的输出电压和电流。

在本例中，假设需要输出电压为5V，电流为1A。

2.根据所需的输出电压和电流，选择合适的变压器。

变压器的峰值输出电压应稍高于所需的稳定电压，因此选择一个12V的变压器。

3.将变压器的输出端与整流电路相连接。

整流电路的目的是将交流电转化为直流电。

在这里，可以使用一个整流二极管桥，它由四个二极管组成，能够将交流信号的负半周和正半周分别转化为正向的直流信号。

4.将整流电路的输出与过滤电容相连接。

过滤电容的作用是滤除直流信号中的脉动或纹波，使得输出电压更加稳定。

根据设计要求，选择一个具有适当容量的电解电容。

5.然后，将电容器的负极连接到7805稳压器的输入引脚，并将电容器的正极连接到稳压器的地引脚。

稳压器是一种具有三个引脚的集成电路，能够将输入电压稳定为规定的输出电压。

7805是一种常见的3引脚稳压器，能够将输入电压稳定为5V。

6.最后，将7805稳压器的输出引脚连接到负载。

负载可以是任何需要5V直流电的电子设备。

根据需要，可以添加适当的保护电路，如过流保护电路、过热保护电路等。

设计完整的直流稳压电源后，应进行必要的测试和调整。

可以使用万用表或示波器测量输出电压和电流，并确保其稳定在设计要求的范围内。

如果发现输出电压或电流不稳定，可以调整波纹电容的容量或添加稳压器的继电器来解决问题。

总之，基于7805设计的直流稳压电源具有简单、易实现、可靠性高等优点。

它是一种常见的低功耗电源设计方案，广泛应用于各种电子设备中。

题目：±5V简易直流稳压电源的设计摘要：本文主要介绍直流稳压电源的设计。

音频放大电路主要以单相桥式整流及三端集成稳压器为主。

完成将输入220v，50Hz的市电，输出为稳定的±5V的直流电，。

通过软件Proteus完成基本的电路原理图并进行防真和调试，使其满足基本设计要求。

在构建好电路的每一个环节后要对±5V简易直流稳压电源进行仿真分析。

关键词：桥堆，集成稳压器，直流电源一﹑本次设计的主要目的随着科学技术的飞速发展，人类进入高速发达的商品社会，市场里各种电子商品琳琅满目，给生活带来极大的方便。

但是不少非常实用的电子制品成果，或者受到多方面因素的制约，或者时机尚未成熟，往往很难转化为商品。

然而，如果我们能够亲自动手制作，不仅可以使自己的创意得以实现，还能丰富生活，体味乐趣，更重要的是通过制作，有利于我们掌握电子制作技术的技能，激发创造性。

直流稳压电源是电子系统中的关键部分，其作用是为电子系统提供稳定的电能。

设计要求：设计出每个功能框图的具体电路图，并根据下列技术参数的要求，计算电路中所用元件的参数值，最后按工程实际确定元件参数的标称值。

容量：5W输入电压：交流220V输出电压：直流±5V输出电流：1A二、稳压电源的技术指标及对稳压电源的要求稳压电源的技术指标可以分为两大类：一类是特性指标，如输出电压、输出电滤及电压调节范围；另一类是质量指标，反映一个稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。

对稳压电源的性能，主要有以下四个万面的要求：1．稳定性好当输入电压Usr（整流、滤波的输出电压）在规定范围内变动时，输出电压Usc的变化应该很小一般要求。

由于输入电压变化而引起输出电压变化的程度，称为稳定度指标，常用稳压系数S来表示：S的大小，反映一个稳压电源克服输入电压变化的能力。

在同样的输入电压变化条件下，S越小，输出电压的变化越小，电源的稳定度越高。
