报警器毕业论文触摸式声音报警器题目触摸式声音报警器摘要:本论文介绍了利用555定时器设计与制作的触摸式声音报警器，重点叙述了该报警器的工作原理和555定时器的原理。
本次设计主要利用了所学的数字电子电路的相关知识，电路实现较简单，经制作完成调试证明能够实现报警器要求的功能。
关键词:555定时器一、题目来源及意义触摸式防盗报警器，它具有使用方便、灵敏度高等特点，适合家庭或办公室、保险柜等处作防盗用。
在使用时，将该报警器的触摸电极与门锁或金属拉手相连，通电后报警器处于警戒状态。
当有窃贼企图撬开房门入室行窃时，只要其触碰到门锁或门把手，报警器会立即连续发出音响报警信号。
二、设计要求触摸式声音报警器应具有声音宏亮，外型小巧，报警器当有人触摸到金属片的时候，报警器发出报警，持续一段时间后停止，若再次触摸则再报警，耗电能低，安装方便使用简单。
主要部件采用微小元件，抗干扰强，三、工作原理555定时器的电路如图9-28所示。
它由三个阻值为5k?的电阻组成的分压器、两个电压比较器c1和基本RS触发器、放电晶体管T、与非门和反相器组成。
分压器为两个电压比较器C1、C2提供参考电压。
如5端悬空，则比较器C1的参考电压为2/3Ucc，加在同相端;C2的参考电压为1/3Ucc，加在反相端。
1 触摸式报警器R,S是复位输入端。
当S=0时，基本RS触发器被置0，晶体管T导通，输出端u0为低电平。
正常工作时，第四引脚为高电平。
ui1和ui2分别为6端和2端的输入电压。
当ui1>2/3Ucc，ui2>1/3Ucc 时，C1输出为低电平，C2输出为高电平，即R=0，S=1，基本RS触发器被置0，晶体管T导通，输出端u0为低电平。
当ui1<2/3Ucc，ui2<1/3Ucc 时，C1输出为高电平，C2输出为低电平，R=1，S=0，基本RS触发器被置1，晶体管T截止，输出端u0为高电平。
当ui1<2/3Ucc，ui2>1/3Ucc 时，基本RS触发器状态不变，电路亦保持原状态不变。
南京机电职业技术学院毕业设计(论文) 题目集中控制防盗报警器的设计与制作系部电子工程系专业电子信息工程技姓名学号 G1010506指导教师2012年 9 月 26 日摘要随着社会的不断进步，人们对于自身财产安全的保护越来越重视。
因此，市场上出现了很多电子防盗产品，人们用来安装在宿舍、多层楼房、仓库以及家庭中来保护自己的生命财产安全。
本设计主要介绍了由直流稳压电源、触发控制电路、LED指示电路及声音报警电路组成的集中控制防盗报警器电路，实现当某一处电路有异常时，该电路的发光二极管亮，二极管导通，继电器吸合，报警器报警的功能。
本文中主要介绍它的相关知识及调试制作过程，本设计电路简单、容易制作且成本低。
如发现错误或不妥之处，望各位老师能给予指正。
关键词：稳压电源触发控制电路 LED指示电路声音报警电路AbstractAlong with society's unceasing progress, people to own property safety protection is more and more attention. Therefore, appeared on the market a lot of electronic anti-theft products, people used to install in the dormitory, multi-story buildings, warehouses, and to protect their life and property safety in the family.This design mainly introduces the triggered by dc regulated power supply, control circuit, the LED indicator circuit and sound alarm circuit consisting of a central control anti-theft alarm circuit, realizing when a circuit when there is abnormal, the circuit of light emitting diode light, diode conduction, relay and, alarm functions.This article mainly introduces the related knowledge and debugging the production process, the design of simple circuit, easy manufacture and low cost. If mistakes are found, or is incorrect, please the teacher can give correct me.Keywords: Regulated power supply trigger control circuit The LED indicator circuit Sound alarm circuit目录第一章绪论 (1)第二章电路设计 (1)1、直流稳压电源 (1)2、触发控制电路 (2)3、LED指示电路 (3)4、声音报警电路 (4)5、印刷电路图 (5)第三章调试分析 (6)1、元器件的选择 (6)2、各元件的作用 (7)3、电路工作原理 (8)4、电路安装与调试 (8)第四章问题与改进 (9)第五章结论 (9)参考文献 (9)致谢 (12)附录一 (13)附录二 (13)附录三 (14)附录四 (14)第一章绪论为适应社会的发展需求，院校经过多方研究决定让我们自主学习制作集中控制防盗报警器电路。

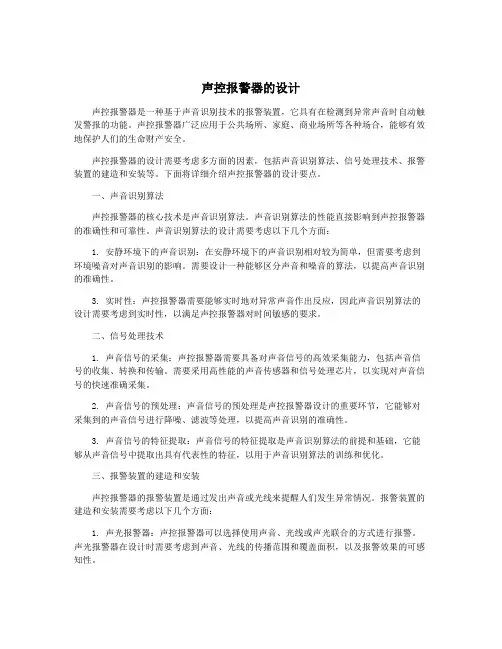

声控报警器的设计声控报警器是一种基于声音识别技术的报警装置，它具有在检测到异常声音时自动触发警报的功能。
声控报警器广泛应用于公共场所、家庭、商业场所等各种场合，能够有效地保护人们的生命财产安全。
声控报警器的设计需要考虑多方面的因素，包括声音识别算法、信号处理技术、报警装置的建造和安装等。
下面将详细介绍声控报警器的设计要点。
一、声音识别算法声控报警器的核心技术是声音识别算法。
声音识别算法的性能直接影响到声控报警器的准确性和可靠性。
声音识别算法的设计需要考虑以下几个方面：1. 安静环境下的声音识别：在安静环境下的声音识别相对较为简单，但需要考虑到环境噪音对声音识别的影响。
需要设计一种能够区分声音和噪音的算法，以提高声音识别的准确性。
3. 实时性：声控报警器需要能够实时地对异常声音作出反应，因此声音识别算法的设计需要考虑到实时性，以满足声控报警器对时间敏感的要求。
二、信号处理技术1. 声音信号的采集：声控报警器需要具备对声音信号的高效采集能力，包括声音信号的收集、转换和传输。
需要采用高性能的声音传感器和信号处理芯片，以实现对声音信号的快速准确采集。
2. 声音信号的预处理：声音信号的预处理是声控报警器设计的重要环节，它能够对采集到的声音信号进行降噪、滤波等处理，以提高声音识别的准确性。
3. 声音信号的特征提取：声音信号的特征提取是声音识别算法的前提和基础，它能够从声音信号中提取出具有代表性的特征，以用于声音识别算法的训练和优化。
三、报警装置的建造和安装声控报警器的报警装置是通过发出声音或光线来提醒人们发生异常情况。
报警装置的建造和安装需要考虑以下几个方面：1. 声光报警器：声控报警器可以选择使用声音、光线或声光联合的方式进行报警。
声光报警器在设计时需要考虑到声音、光线的传播范围和覆盖面积，以及报警效果的可感知性。
2. 报警装置的位置：声控报警器的报警装置的位置选取对其性能有着重要的影响。
在选择报警装置的位置时需要考虑到报警范围、报警范围内的环境噪音和声音传播的特性等因素。
机电信息技术学校题目声控开关姓名李莹所在学院专业班级11 级机电二班学号指导老师日期引言当今世界在以电子信息技术为前提下推动社会跨越式的进步，科学技术的飞速发展日新月异带动了各国生产力的大规模提高。
由此可见科技已成为各国竞争竞争的核心，尤其是电子信息技术更显得极为重要，在国民生产各部门电子信息技术得到了广泛的应用。
由于电子计数器的出现使得声控电路能更好的实现智能化。
在白天由光控部件控制电路，无论外界有无声音发出电路都不会工作，而到了夜晚光控部件就不再起作用由声控部件控制电路，只要在一定范围内有声音发出且达到一定响度电路就会导通工作，又由延时部件控制其工作时间。
该电路的设计较完备，在电能节约方面处理的较好，但该电路也存在一定的缺陷如要使灯常亮则该电路无法实现；为此要对该电路进行升级，所谓升级就是对电路的功能进行进一步完善。
我们可以为其添加一些硬件使在不影响电路正常智能化实现的前提下，电路能受人为所控制以至更好的为人们服务。
1.声控开关元件的介绍及检测1.1电阻电阻，物质对电流的阻碍作用就叫该物质的电阻。
电阻小的物质称为电导体，简称导体。
电阻大的物质称为电绝缘体，简称绝缘体。
电阻器，简称电阻，英文名字resistance，通常用“r”表示。
是所有电子电路中使用最多的元件。
电阻的主要物理特征是变电能为热能，也可以说它是一个耗能元件，电流经过它就产生内能。
电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。
电阻的基本单位是欧姆，用希腊字母“Ω”表示，表示电阻阻值的常用单位还有千欧(kΩ），兆欧（mΩ）。
电阻的种类有很多，按阻值特性：固定电阻、可调电阻、特种电阻（敏感电阻）。
光敏电阻又称光导管，常用的制作材料为硫化镉，另外还有硒、硫化铝、硫化铅和硫化铋等材料。
这些制作材料具有在特定波长的光照下，其阻值迅速减小的特性。
这是由于光照产生的载流子都参与导电，在外加电场的作用下作漂移运动，电子奔向电源的负极，从而使光敏电阻起的阻值迅速下降。

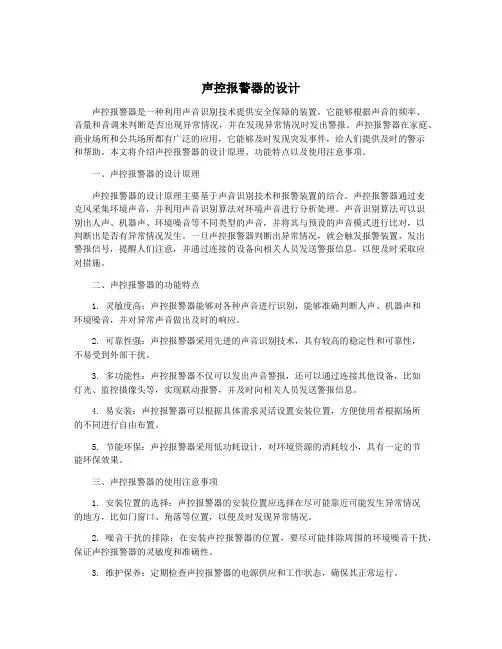

声控报警器的设计声控报警器是一种利用声音识别技术提供安全保障的装置，它能够根据声音的频率、音量和音调来判断是否出现异常情况，并在发现异常情况时发出警报。
声控报警器在家庭、商业场所和公共场所都有广泛的应用，它能够及时发现突发事件，给人们提供及时的警示和帮助。
本文将介绍声控报警器的设计原理、功能特点以及使用注意事项。
一、声控报警器的设计原理声控报警器的设计原理主要基于声音识别技术和报警装置的结合。
声控报警器通过麦克风采集环境声音，并利用声音识别算法对环境声音进行分析处理。
声音识别算法可以识别出人声、机器声、环境噪音等不同类型的声音，并将其与预设的声音模式进行比对，以判断出是否有异常情况发生。
一旦声控报警器判断出异常情况，就会触发报警装置，发出警报信号，提醒人们注意，并通过连接的设备向相关人员发送警报信息，以便及时采取应对措施。
二、声控报警器的功能特点1. 灵敏度高：声控报警器能够对各种声音进行识别，能够准确判断人声、机器声和环境噪音，并对异常声音做出及时的响应。
2. 可靠性强：声控报警器采用先进的声音识别技术，具有较高的稳定性和可靠性，不易受到外部干扰。
3. 多功能性：声控报警器不仅可以发出声音警报，还可以通过连接其他设备，比如灯光、监控摄像头等，实现联动报警，并及时向相关人员发送警报信息。
4. 易安装：声控报警器可以根据具体需求灵活设置安装位置，方便使用者根据场所的不同进行自由布置。
5. 节能环保：声控报警器采用低功耗设计，对环境资源的消耗较小，具有一定的节能环保效果。
三、声控报警器的使用注意事项1. 安装位置的选择：声控报警器的安装位置应选择在尽可能靠近可能发生异常情况的地方，比如门窗口、角落等位置，以便及时发现异常情况。
2. 噪音干扰的排除：在安装声控报警器的位置，要尽可能排除周围的环境噪音干扰，保证声控报警器的灵敏度和准确性。
3. 维护保养：定期检查声控报警器的电源供应和工作状态，确保其正常运行。

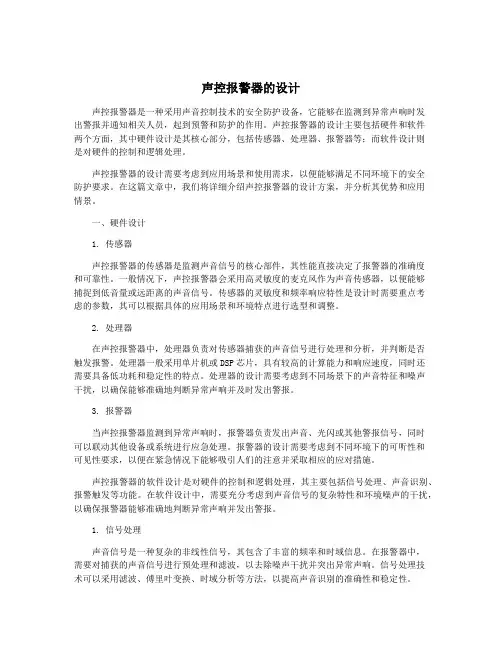

声控报警器的设计声控报警器是一种采用声音控制技术的安全防护设备，它能够在监测到异常声响时发出警报并通知相关人员，起到预警和防护的作用。
声控报警器的设计主要包括硬件和软件两个方面，其中硬件设计是其核心部分，包括传感器、处理器、报警器等；而软件设计则是对硬件的控制和逻辑处理。
声控报警器的设计需要考虑到应用场景和使用需求，以便能够满足不同环境下的安全防护要求。
在这篇文章中，我们将详细介绍声控报警器的设计方案，并分析其优势和应用情景。
一、硬件设计1. 传感器声控报警器的传感器是监测声音信号的核心部件，其性能直接决定了报警器的准确度和可靠性。
一般情况下，声控报警器会采用高灵敏度的麦克风作为声音传感器，以便能够捕捉到低音量或远距离的声音信号。
传感器的灵敏度和频率响应特性是设计时需要重点考虑的参数，其可以根据具体的应用场景和环境特点进行选型和调整。
2. 处理器在声控报警器中，处理器负责对传感器捕获的声音信号进行处理和分析，并判断是否触发报警。
处理器一般采用单片机或DSP芯片，具有较高的计算能力和响应速度，同时还需要具备低功耗和稳定性的特点。
处理器的设计需要考虑到不同场景下的声音特征和噪声干扰，以确保能够准确地判断异常声响并及时发出警报。
3. 报警器当声控报警器监测到异常声响时，报警器负责发出声音、光闪或其他警报信号，同时可以联动其他设备或系统进行应急处理。
报警器的设计需要考虑到不同环境下的可听性和可见性要求，以便在紧急情况下能够吸引人们的注意并采取相应的应对措施。
声控报警器的软件设计是对硬件的控制和逻辑处理，其主要包括信号处理、声音识别、报警触发等功能。
在软件设计中，需要充分考虑到声音信号的复杂特性和环境噪声的干扰，以确保报警器能够准确地判断异常声响并发出警报。
1. 信号处理声音信号是一种复杂的非线性信号，其包含了丰富的频率和时域信息。
在报警器中，需要对捕获的声音信号进行预处理和滤波，以去除噪声干扰并突出异常声响。
目录摘要 (2)前言 (3)第一章概述 (4)1.1 什么是单片机 (4)1.1.1 单片机的简述 (4)1.1.2 单片机的应用领域 (4)1.2 单片机的发展 (5)1.3 单片机的应用 (6)第二章硬件 (7)2.1 电动机单片机控制系统的电路原理图及工作原理 (7)2.2 MCS-51单片机的硬件结构 (7)2.2.1 AT89C51单片机的特性 (7)2.2.2 AT89C51单片机的结构框图 (8)2.2.3 MCS-51系列单片机的内部结构 (8)2.3 继电器 (10)2.3.1 继电器的产品和定义以及继电特性 (10)2.3.2 继电器的工作原理和作用以及主要产品技术参数 (11)2.3.3 继电器的选用 (13)2.4 光电耦合器 (12)2.4.1 光电耦合器的定义 (12)2.4.2 光电耦合器的作用 (14)2.5 晶体震荡器 (13)第三章软件 (15)3.1 单片机应用系统的软件设计 (15)3.2 电动机单片机控制系统的软件编程 (16)第四章制板与安装 (17)4.1 PCB板的制作 (17)4.2 焊接的基本常识 (17)4.3 元器件的安装 (17)第五章仿真调试 (17)5.1 硬件仿真 (19)5.1.1 硬件准备 (19)5.1.2 软件准备 (19)5.1.3 仿真调试 (19)5.2 软件仿真 (20)5.3 用编程器把程序写入单片机 (20)5.4 脱机运行 (21)第六章结束语 (21)6.1 总结 (21)6.2 创新点 (21)6.3 谢辞 (22)参考文献： (23)附录 (24)本设计采用AT89C51单片机为核心对电动机进行控制，并且辅以必要的外围器件和电路，通过IO口输出的具有时序的方波作为电动机的控制信号，信号经TIP122驱动电动机，同时，用键盘对电机的状态进行控制，并用LCD显示电机的正反转。
论文重点阐述了电动机单片机控制系统和相关控制的模块化设计与制作；软件同样采用模块化的设计，包括中断模块、控制模块、系统调整模块设计，并采用keil c51仿真软件进行编程。
郑州大学毕业设计（论文）题目：基于51单片机的温度报警器指导教师：职称:学生姓名：___________ 学号：_专业：________________________________院（系）：______________________完成时间：______________________________________2014年5 月30日摘要当今社会，随着生活节奏的不断加快，电子电器的飞速发展，给广大群众及家庭带来了很大的方便，近年来，随着我国经济的发展和人民生活水平的提高，生活节奏的加快，人们对电子报警器的需求日益增加。
电子报警器应用于安全防范，系统故障，交通运输，医疗救护等领域和社会生产密不可分。
本课程主要介绍了简易的声控报警器的电路设计和电路板的制作。
以此电路为依据只需更换相应的报警显示元件即可改装成不同类型的报警器，如红外报警器，红外线声先报警器等。
关键词：NE555传感器；报警器AbstractNowadays, with the pace of life con ti nues to accelerate, the rapid developme nt of electr onic and electrical appliances, to the broad masses of the people and the family has brought great convenience, in recent years, with the developme nt of Chin a's economy and the improveme nt of people's liv ing sta ndard, the accelerated pace of life, people's dema nd on electr onic alarm is in creas ing. The applicati on of electr onic alarm to security, system fault, tran sportati on, medical aid and social producti on are in separable. This course mainly in troduces the circuit desig n and circuit board product ion simple voice activated alarm. Based on this circuit was only n eed to replace the corresp onding alarm display device can be con verted into differe nt types such as alarm, in frared alarm, in frared sound to alarm.Keywords: NE555; sen sor; alarm目录引言 .............................................................第一章：绪论 (2)1.1 设计概述 (2)1.2 设计背景 (2)1.3设计要求 (2)1.4 设计意义 (2)第二章：方案论证和选择 (3)第三章：电子报警器和传感器概述 (4)3.1报警器概述 (4)3.1.1 报警器简介 (4)3.1.2 报警器类别 (4)3.1.3 报警器作用 (4)3.2传感器概述3.2.1 传感器技术 (5)3.2.2 传感器特点 (5)3.2.3 传感器定义与作用 (5)3.2.4 传感器特性 (6)3.2.5 传感器分类 (7)第四章：电路的工作原理 (10)4.1声音采集放大 (10)4.2时钟信号产生电路 (11)422由NE555构成的单稳态触发器电路 (11)423由NE555构成的多谐振荡电路 (13)4.3报警电路 (16)第五章：电路板的组装 (16)5.1 原理图的设计 (17)5.2 电路板制作过程 (17)第五章：电路的调试 结论 谢辞 参考文献引言随着电力电子技术、计算机技术、自动控制技术的迅速发展，电子设备、电 子仪器的出现日新月异，在市场上电子产品的竞争较为激烈。

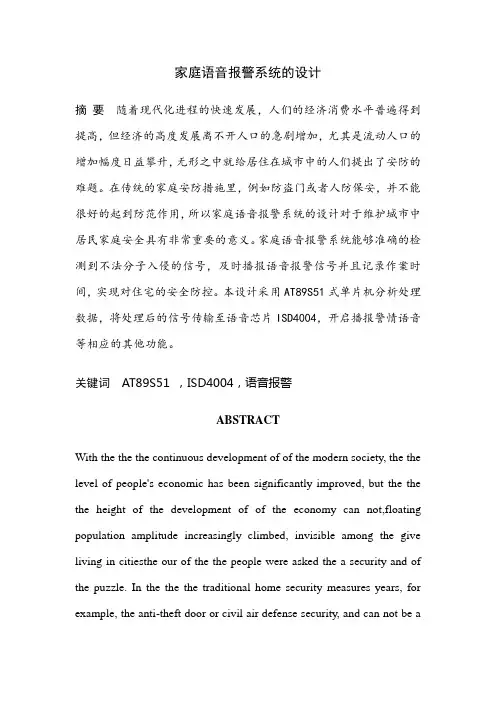

家庭语音报警系统的设计摘要随着现代化进程的快速发展，人们的经济消费水平普遍得到提高，但经济的高度发展离不开人口的急剧增加，尤其是流动人口的增加幅度日益攀升，无形之中就给居住在城市中的人们提出了安防的难题。
在传统的家庭安防措施里，例如防盗门或者人防保安，并不能很好的起到防范作用，所以家庭语音报警系统的设计对于维护城市中居民家庭安全具有非常重要的意义。
家庭语音报警系统能够准确的检测到不法分子入侵的信号，及时播报语音报警信号并且记录作案时间，实现对住宅的安全防控。
本设计采用AT89S51式单片机分析处理数据，将处理后的信号传输至语音芯片ISD4004，开启播报警情语音等相应的其他功能。
关键词AT89S51 ，ISD4004，语音报警ABSTRACTWith the the the continuous development of of the modern society, the the level of people's economic has been significantly improved, but the the the height of the development of of the economy can not,floating population amplitude increasingly climbed, invisible among the give living in citiesthe our of the the people were asked the a security and of the puzzle. In the the the traditional home security measures years, for example, the anti-theft door or civil air defense security, and can not be avery good act as deterrents., So the the the design of of the Family voice alarm system for the maintenance of the family of residents in the the city security of has a very important significance. Family voice alarm system be able to accurately of the detect to the the signal the invasion of by the lawless elements, in a timely manner broadcast the voice alarm signal and record the the committing the crime time, to achieve the prevention and control of of on the residential the safety of. This design uses the data of the AT89S51--style single-chip analytical processing, will the the the signal transmission after the the processing to the the of voice chip ISD4004, a the corresponding the other functions of to the sowing the alarm situation V oice and and so on is opened.Key Words: AT89S51；ISD4004；voice alarm1.绪论 (1)1.1 引言 (1)1.2 国内外发展现状 (1)1.3 本课题研究的主要内容 (2)2.系统硬件电路的设计 (2)2.1 系统相关芯片的简介 (2)2.1.1 主控制器模块 (2)2.1.2 单片机系统中所用其他芯片简介 (6)2.2 系统设计要求分析及总体设计框图 (11)2.2.1 系统设计要求分析 (11)2.2.2 系统总体设计框图 (11)2.3 信号采集放大与处理电路设计 (12)2.3.1 人体信号采集装置 (12)2.3.2 信号放大与处理电路 (15)2.4 语音录放电路设计 (17)2.4.1 语音录放电路 (17)2.5 键盘和显示电路设计 (18)2.5.1 键盘电路 (18)2.5.2 显示电路 (19)2.6 DS1307电路设计 (21)3.系统软件程序的设计 (22)3.1 软件分析及设计流程框图 (22)3.2 录音播报软件的具体实现 (23)4. 总结 (29)1.绪论1.1 引言随着科技的不断进步和经济的快速发展，在人均收入水平提高的同时，也给人们生活方式带来改变和提高，人们更加注重自己生活环境的安全性。
郑州轻工业学院本科毕业设计（论文）题目声光延时报警器学生姓名施严西专业班级电子科学与技术０９-1学号540911010122院（系）技术物理系指导教师(职称)商纪敏（讲师）完成时间201３年05月31日目录摘要 (3)The English abstract (4)第一章方案设计 (5)1.1前言 (5)1.1.1设计背景 (5)1.1.2设计目的及意义 (5)1.2基本思路 (6)1.2.1方案论证 (6)1.2.2电路工作原理图的选择 (6)第二章电路设计 (9)2．1 原理图的设计 (9)2.1.1 原理图框图 (9)2.2 绘制 PCB (10)第三章元器件的选择与检测 (11)3.1元器件清单 (11)3.2集成电路 (12)3.3单向晶闸管 (13)3.4驻极体话筒 (15)3.4.1、构造与原理 (15)3.4.2 驻极体话筒与电路的接法有两种 (16)3.4.3极体话筒极性的判别 (16)3.5蜂鸣器 (17)3.6光敏电阻 (18)3.7 电容器 (20)3.8三极管和二极管 (22)3.8.1三极管 (22)3.8.2二极管 (24)3.9 电阻 (25)3.9.1色环电阻的识别方法 (26)第四章焊接 (27)4.1 电烙铁焊接方法 (27)4.2 电烙铁 (27)4.3 焊接技术 (28)第五章电路调试 (30)5.1 调试步骤 (30)1.通电观察 (30)2.静态调试 (30)3.动态调试： (30)5.2 调试方法 (30)5.4 原理分析及调试中的问题 (31)第六章致谢 (34)参考文献 (35)声光延时报警器摘要日常生活及工业生产中声光控电路使用非常广泛，报警电路可以实现安全保护功能，用于安保方面。
本设计基于集成元器件CD4011，实现了高低电平转换的功能，以及可控硅电阻电容的性能特性，满足了电路设计要求，并设计出了电路。
实现了白天时，无论是否有声音，由于光敏电阻的作用，该报警器处于关闭状；当晚上时，光敏电阻作用减小，这时候只要电路接收到脚步声或者拍打声，报警器就会报警来提醒主人主意，并且报警器的报警声会在一段时间后自动停止，无需人们去关闭。
安徽城市管理学院学年论文题目声控报警器姓名程艳敏所在学院安徽城市管理职业学院专业班级08届应用电子学号0817027指导教师陈芳日期2010年10月26日声控报警器摘要：在当今社会上防盗系统越来越受到人们的重视。
但是市场上的报警器大部分都是用于一些大公司财政机构。
价格高昂,一般人们难以接受。
如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器，必将在防盗和保证财产安全方面发挥更加有效的作用。
本课程主要介绍了简易的声控报警器的电路设计和电路板的制作。
以此电路为依据只需更换相应的报警显示元件即可改装成不同类型的报警器，如红外报警器, 红外线声先报警器等。
这种电路主要由声控放大电路、单稳态触发器电路、报警电路组成，设计利用压电陶瓷片作为声传感器获得信号并将其转换为电压信号，经场效应管放大后触发由NE555集成芯片构成的单稳态触发器和多谐振荡器,输出电压驱动蜂鸣器工作。
经过调试，实现课程要求。
关键字：场效应管VT66；NE555；单稳态触发器；多谐振荡器Voice-activated alarmAbstract ：Today people pay more and more attention on anti-theft system. But the alarm on the market most of which are used in some large financial institutions. The high price of general is difficult to accept. If we can design and manufacture a kind of cheap and reliable performance of sensitive anti-theft alarm, that will guarantee the security and property security to play a more effective role. This course introduces the simple voice-activated alarm circuit design and circuit board production. Based on this circuit only shows the replacement of the corresponding components of the alarm can be converted into different types of alarms, such as infrared detectors, and the infrared detectors sound first. This circuit mainly by the voice amplifier circuit, monostable multivibrator circuit, alarm circuit, the design of the use of piezoelectric ceramics as a sound sensor and the signal was converted to voltage signals, amplified by the FET integrated triggered by NE555 chip consisting of monostable multivibrator and multi-harmonic oscillator, buzzer driver output voltage work. After commissioning, it’s founcation will mach the course’s requirements.Key words: C9013;NE555;One-shot;Astable Multivibrator目录前言 (1)第1章设计任务要求及方案论证选择 (2)第2章系统框图 (3)第3章电路原理图及工作原理 (4)3.1原理图 (4)3.2声音的采集放大 (5)3.2.1传感器的介绍1、传感器的定义 (5)3.2.2场效应管放大电路 (9)3.3时钟信号产生电路 (12)3.3.1NE555 (12)3.3.2 NE555构成单稳态触发电路 (15)3.3.3 NE555构成的多谐振荡电路 (19)第4章电路板的组装 (22)4.1电路板的制作过程 (22)第5章电路的调试 (23)5.1调试方法过程 (23)5.2防盗报警器误报的分析及解决方法 (23)谢辞 (25)参考文献 (26)前言近年来，随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。
各种高档家电产品和贵重物品为许多家庭所拥有。
然而一些不法分子也是越来越多。
这点就是看到了大部分人防盗意识还不够强.造成偷盗现象屡见不鲜。
因此，越来越多的居民家庭对财产安全问题十分担忧。
报警器这时正为人们解决了不少问题.但是市场上的报警器大部分都是用于一些大公司财政机构。
价格高昂,一般人们难以接受。
如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器，必将在防盗和保证财产安全方面发挥更加有效的作用。
由于声控报警器体积小，灵敏度高具有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用。
声控报警器大多数采用国外的先进技术,其功能也非常先进。
其中包括脚步触发报警器，汽车报警器，声控语音报时钟，“声控灯”等符合现在人们提倡的节能意识的产品更是受到现代人的青睐。
此外，其价格低廉、技术性能稳定等特点也受到广大用户和专业人士的欢迎。
第1章设计任务要求及方案论证选择设计一个简单的电路使其能利用物体的撞击、行人的脚步声、车辆行驶的震动声作为触发信号，使蜂鸣器发出报警信号，也可改用LED做为报警信号，或者两者兼用。
要求电路尽量设计得简单明了，使用的元器件尽可能的少，但是要求其功能明显，稳定性高，不易产生误报警。
灵敏度高。
在日常生活中，经常使用的报警器有中，机械报警器是属于传统的报警器。
其缺点是：1、硬件电路复杂。
2、灵敏度低。
3、制作成本高。
本课程设计的声控报警器利用压电式陶瓷传感器作为感应器件，集NE555芯片组成的触发电路而制成。
不仅灵敏度高且制作成本低廉。
第2章系统框图、声音采集（晶振—压电陶瓷传感器）555时基集成电路组成的单稳态触发器信号放大电路（COMS场效应管）蜂鸣器报警发生电路（555时基集成电路组成的多谐振荡器）第3章电路原理图及工作原理3.1原理图图3-1高灵敏声控报警器电路如图所示。
场效应管VT1组成一级电压放大器，通过可调电阻RP调节场效应管放大器的栅极偏压来调节电压放大器的增益。
由于场效应管放大器具有很高的电压增益，因此用一级放大器就可满足电路的要求。
压电陶瓷声传感器被声波激发后输出脉冲电信号，并经过VT1放大后由漏极D 输出，通过耦合电容C1去触发一个单稳态触发器。
由555时基集成电路与R4、C3组成的单稳态触发器，受低电平或脉冲下降沿的触发而翻转。
平时，IC 1的3脚输出低电平。
当声传感器受到触发后输出脉冲信号并经VT1放大后由漏极D输出时，输出脉冲的下降沿将单稳态电路触发并使其翻转，3脚输出高电平。
IC1翻转后，电路进人暂稳态，电源通过R4向C2充电，充电时间约2min。
2min后，C3充电电压升高到6脚的阀值电平，触发器自动翻转，3脚恢复低电平，电路进人稳态。
报警声发生电路是一个由555时基集成电路组成的多谐振荡器，受总复位端4脚的控制而工作。
平时由于IC1的3脚输出低电平，振荡器不工作，当IC1输出高电平时，振荡器开始工作，发出报警声。
多谐振荡器的振荡频率由R5、R6与C4的数值决定，本电路约为4. 8kHz。
调整R5、R6及C4的数值，可得到所需要的振荡频率和报警声。
图中IC 1、IC2可选用NE555、LM555或用一只556来代替两只555。
场效应三极管选用VT66或V40AT型场效应管；压电陶瓷传感器B1选用协27 mm的压电陶瓷片，如FT一27、HTD27 A一1型等，B2均选用YD57一2型等80、0.25W 小型动圈式扬声器。
其他元器件无特殊要求，可按图4一66所标明的型号及参数选用。
3.2声音的采集放大3.2.1传感器的介绍1、传感器的定义传感器英文名称：transducer / sensor。
国家标准GB7665-87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。
传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。
它是实现自动检测和自动控制的首要环节。
2、传感器的分类可以用不同的观点对传感器进行分类：它们的转换原理(传感器工作的基本物理或化学效应)；它们的用途；它们的输出信号类型以及制作它们的材料和工艺等。
根据传感器工作原理，可分为物理传感器和化学传感器二大类：传感器工作原理的分类物理传感器应用的是物理效应，诸如压电效应，磁致伸缩现象，离化、极化、热电、光电、磁电等效应。
被测信号量的微小变化都将转换成电信号。
化学传感器包括那些以化学吸附、电化学反应等现象为因果关系的传感器，被测信号量的微小变化也将转换成电信号。
有些传感器既不能划分到物理类，也不能划分为化学类。
大多数传感器是以物理原理为基础运作的。
化学传感器技术问题较多，例如可靠性问题，规模生产的可能性，价格问题等，解决了这类难题，化学传感器的应用将会有巨大增长。
常见传感器的应用领域和工作原理列于表1.1。
按照其用途，传感器可分类为：压力敏和力敏传感器位置传感器液面传感器能耗传感器速度传感器热敏传感器加速度传感器射线辐射传感器振动传感器湿敏传感器磁敏传感器气敏传感器真空度传感器生物传感器等。
以其输出信号为标准可将传感器分为：模拟传感器——将被测量的非电学量转换成模拟电信号。
数字传感器——将被测量的非电学量转换成数字输出信号(包括直接和间接转换)。
膺数字传感器——将被测量的信号量转换成频率信号或短周期信号的输出(包括直接或间接转换)。
开关传感器——当一个被测量的信号达到某个特定的阈值时，传感器相应地输出一个设定的低电平或高电平信号。
在外界因素的作用下，所有材料都会作出相应的、具有特征性的反应。
它们中的那些对外界作用最敏感的材料，即那些具有功能特性的材料，被用来制作传感器的敏感元件。
从所应用的材料观点出发可将传感器分成下列几类：(1)按照其所用材料的类别分金属聚合物陶瓷混合物(2)按材料的物理性质分导体绝缘体半导体磁性材料(3)按材料的晶体结构分单晶多晶非晶材料与采用新材料紧密相关的传感器开发工作，可以归纳为下述三个方向：(1)在已知的材料中探索新的现象、效应和反应，然后使它们能在传感器技术中得到实际使用。
