目录
• 螺杆式空压机基础知识 • 英格索兰螺杆式空压机产品介绍 • 螺杆式空压机操作与维护 • 英格索兰螺杆式空压机案例分享 • 螺杆式空压机发展趋势与展望
01
螺杆式空压机基础知识
螺杆式空压机的工作原理
螺杆式空压机是一种利用螺杆转子旋 转压缩空气的容积式压缩机，其工作 原理是通过一对阴阳转子的相互啮合 ，使空气在压缩腔内被压缩并排出。
04
英格索兰螺杆式空压机案例分 享
案例一：某工厂的螺杆式空压机应用
总结词：高ቤተ መጻሕፍቲ ባይዱ稳定
详细描述：某工厂在生产线上采用了英格索兰螺杆式空压机，实现了高效稳定的 生产。通过合理的选型和配置，空压机满足了工厂用气需求，并有效降低了能耗 和运营成本。
案例二：某公司的螺杆式空压机维护经验
总结词：专业维护
详细描述：某公司对英格索兰螺杆式空压机进行了专业维护，确保了设备的长期稳定运行。定期保养、检查和维修，以及及 时更换磨损部件，有效延长了空压机的使用寿命，减少了故障发生率。
用户可以根据实际需求选择合适的型号和规格，以确保空压机能够满足生产和工作 需求。
英格索兰螺杆式空压机的性能参数
英格索兰螺杆式空压机具有高 效、可靠、低维护等优点。

英格索兰空压机培训资料课件

英格索兰空压机培训资料课件
英格索兰空压机培训 资料课件
汇报人：任老师 2023-12-31
目录
• 英格索兰空压机简介 • 英格索兰空压机操作与维护 • 英格索兰空压机节能技术
目录
• 英格索兰空压机案例分析 • 英格索兰空压机售后服务
01
英格索兰空压机简介
产品特点
高效率
英格索兰空压机采用了先进的 技术和设计，具有较高的能效 比，能够有效地降低能源消耗
故障三
空压机温度过高
排除方法
检查冷却系统是否正常；检查润滑油是否充足；检查散热器是否清 洁。
常见故障及排除方法
故障四
空压机振动过大
排除方法
检查地脚螺丝是否松动；检查转子是否平衡；检查轴承是否磨损。
03
英格索兰空压机节能技术
能效比介绍
能效比定义
能效比是衡量空压机效率的重要指标 ，它表示空压机在单位时间内产生的 压缩空气量与消耗的电功率之比。
05
英格索兰空压机售后服务
服务政策
保修期限
英格索兰空压机自购买之 日起，正常工作条件下， 提供为期一年的免费保修 服务。
保修范围
保修期内因制造缺陷导致 的设备故障或损坏，英格 索兰将免费提供维修或更 换服务。
服务响应时间
接到报修后，英格索兰将 在24小时内响应，并根据 实际情况尽快安排专业人 员上门检查和维修。
02
英格索兰空压机操作与维 护
操作流程
启动前的检查
在启动空压机之前，应检查润滑油、 冷却水、进气口等是否正常，确保设 备处于良好的工作状态。
启动操作
按照规定的操作步骤启动空压机，并 观察设备运行是否正常，记录相关运 行参数。
运行监控
在空压机运行过程中，应定期检查各 项参数，如压力、温度、振动等，确 保设备在正常范围内运行。

英格索兰空压机知识公开课件(设计)

英格索兰空压机知识公开课件(设计)
状态； ■ 检查空压机房内温度是否符合机组运行要求（10～46℃) ■ 检查冷凝水排放情况 ，若发现排水量太小或没有冷凝水
排放 ，必须停机清洗水分离器； ■ 检查空气压缩机是否有不正常响声。 ■ 检查软管和所有管接头是否有泄漏情况； ■ 检查易耗件已经到了更换周期必须停机予以更换； ■ 检查软管和所有管接头是否有泄漏情况； ■ 检查易耗件已经到了更换周期必须停机予以更换；
断油电磁阀
■ 作用： 当机组运转时确保向各供油点注油 ，当机 组停机时切断整个油路， 以免冷却剂从压缩机吸 气口冒出。
■ 形式：膜片式 活塞式
油气分离系统
目的： ■ 将压缩空气从润滑油分离出来 ■ 确保润滑油留在系统中 ■ 降低用户管道中的含油量 ■ 典型的3/5ppm
工作流程
■
空气通过进气过滤器将大气中的灰尘
工作原理
■ 螺杆压缩机工作循环可分为进气 ，压缩和排气三个过程 。转子旋转 ， 每对相互啮合齿相继完成相同工作循环。 1． 进气过程： 转子转动时 ， 阴阳转子齿沟空间转至进气端壁开口 时 ，其空间最大 ，此时转子齿沟空间与进气口相通 ， 因排气时齿沟 气体被完全排出 ，排气完成时 ，齿沟处于真空状态 ， 当转至进气口 时 ，外界气体即被吸入 ，沿轴向进入阴阳转子齿沟内 。当气体充满 了整个齿沟时 ，转子进气侧端面转离机壳进气口 ，齿沟气体即被封 闭。 2． 压缩过程： 阴阳转子吸气结束时 ，其阴阳转子齿尖会与机壳封 闭 ，此时气体齿沟内不再外流 。其啮合面逐渐向排气端移动 。啮合 面与排气口之间齿沟空间渐渐件小 ，齿沟内气体被压缩压力提高。 3． 排气过程： 当转子啮合端面转到与机壳排气口相通时 ，被压缩 气体开始排出 ，直至齿尖与齿沟啮合面移至排气端面 ，此时阴阳转 子啮合面与机壳排气口齿沟空间为0 ， 即完成排气过程 ，此同时转子 啮合面与机壳进气口之间齿沟长度又达到最长 ，进气过程又再进行。

英格索兰低压无油螺杆式空压机用户培训PPT

英格索兰低压无油螺杆式空压机用户培训PPT
英格索兰低压无油螺杆式空压机用 户培训
目录
• 培训介绍 • 英格索兰低压无油螺杆式空压机基础知识 • 英格索兰低压无油螺杆式空压机操作与维
护 • 英格索兰低压无油螺杆式空压机案例分析 • 培训总结与答疑
01 培训介绍
培训目标
掌握空压机的基本操 作和日常维护
增强安全意识，确保 设备安全运行
了解空压机的性能和 特点，提高使用效率
成功案例三
某化工企业通过引入英格 索兰低压无油螺杆式空压 机，优化了工艺流程，降 低了能耗和生产成本。
问题解决案例
问题解决案例一
某企业在使用英格索兰低压无油 螺杆式空压机过程中出现了异常 噪音，经过检查和调整，最终找
到了问题所在并解决了问题。
问题解决案例二
某企业发现英格索兰空压机的冷 却系统效果不佳，经过与供应商 沟通并采取改进措施，最终解决
声音异常
当空压机出现异常声音时，可能是 由于轴承磨损或松动导致，需要检 查并进行修复。
04 英格索兰低压无油螺杆式 空压机案例分析
成功案例分享
成功案例一
某制造企业使用英格索兰 低压无油螺杆式空压机， 实现了生产线的稳定运行， 提高了生产效率。
成功案例二
某食品加工企业采用英格 索兰空压机，确保了食品 加工过程中的卫生安全， 获得了客户的高度认可。
了问题并提高了设备稳定性。
问题解决案例三
某企业在使用英格索兰低压无油 螺杆式空压机时出现了压力波动 问题，经过细致排查和调整，最
终稳定了压力输出。
经验教训总结
经验教训一
对于新引入的英格索兰低压无油螺杆式空压机，企业应进行全面的培训和技术支持，以确 保员工能够正确操作和维护设备。
经验教训二

《英格索兰空压机基础知识》培训课件

《英格索兰空压机基础知识》培训课件
英格索兰对与其配套的电机主要有如下要求： ▲ 起动转矩大 (３０％负荷) ▲ 起动电流不能增大 ▲ 电机温升不能太高 ( 95°C温升) ▲ 绝缘要求高 (Ｆ级绝缘) ▲ 输出端端盖刚性要求高
注意： 温升越大，电机绝缘的老化速度越快。每超过允许的极限温度5 °C，电机绝缘的寿命将下降一半。 电机轴承润滑油脂： 油脂的添加应注意以下要点： ▲ 油脂牌号 ▲ 间隔周期 ▲ 添加量
风冷机组采用板翅式冷却器，由冷却风扇强制冷却。在日常的使用中应保持冷却器表面的清洁，一旦冷却器表面 积污严重，就会影响冷却效果，使主机排气温度过高。如不及时清洁，机组最终会因排温高而导致故障停机。
水冷机组采用管壳式冷却器，由冷却水将热量带走。对于冷却水有如下要求：
流量 压力 (2.5 - 4 bar) 水质

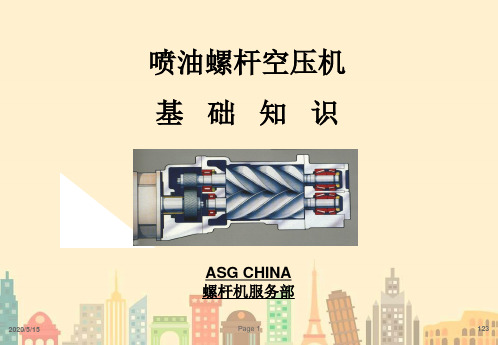

喷油螺杆空压机 基础知识
ASG CHINA 螺杆机服务部
2019/9/12
Page 1
123
INDEX
INDEX 主机 主电机 冷却与润滑系统 分离系统 气路系统 调节系统 电器控制系统 保护系统 常见故障排除指南
PAGE 3 4 5 12
16 21
27 41 43
2019/9/12
螺杆压缩机润滑油的种类：(注意：不同的冷却油不能混合使用，否则将导致机器损坏。)
矿物油 合成油 超级冷却剂(Ultra Coolant)
润滑油更换周期：
矿物油 合成油 超级冷却剂
2000小时或一年； 8000小时或二年； 8000小时或二年。
润滑油液位：
在机组加载运行且油温高于温控元件开启温度时观察，此时液位应低于窥镜的一半。过高的液位将引起机组排出压 缩空气含油量增大。
Page 2
123
主机

英格索兰空压机操作培训

英格索兰空压机操作培训
喷油温度
精品课件
精品课件
精品课件
Injected Coolant Temp
喷油温度
精品课件
Sump Pressure
Injected Coolant Temp
喷油温度
精品课件
Sump
Pressure
分离前压力
精品课件
精品课件
Separstor Press Drop
精品课件
Separstor Press
卸载
加载
停止按 钮
精品课件
紧急停 机开关
上下箭头控钮
当屏幕上出现功能表时， 箭头按钮用来上下选点表 上的项目。
精品课件
控制机组面板
上下箭 头按钮
起动按 钮
卸载
加载
停止按 钮
精品课件
紧急停 机开关
控制机组面板
显示 按钮
上下箭 头按钮
起动按 钮
卸载
加载
停止按 钮
精品课件
紧急停 机开关
显示钮
显示屏幕下面三个按钮的 功能是改变紧接在它们上 面的屏幕最下一行的显示 字符，并由这些字符定义。 每个功能如：MAIN MENU、 STATUS、SET
精品课件
紧急停 机开关
加载控钮
• 如空压机已在运行且 “Discharge Pressure” （排气压力）小 于”Online Pressure” （回跳压力），则按止按 钮将使空压机加载。
精品课件
控制机组面板
起动按 钮
卸载
加载
停止按 钮
精品课件
紧急停 机开关
控制机组面板
上下箭 头按钮
起动按 钮
精品课件
Airend Discharge

英格索兰低压无油螺杆式空压机用户培训PPT


低压无油螺杆参数
型号 主机 排气接口 APC17 CD9S DN100 APC27 CD14S DN100 APC50 CD26S DN150 APC75 CD42S DN200 APC135 CD72S1 DN250
润滑油量(L/min)
油箱容积 (L) 供电电压/服务系数 电动机转速(r/min)
壳体结构
转子材质 转子结构 转子寿命 主机部件 转子产地 转子涂层耐温 轴承寿命、级别 轴承种类 主轴产地 联轴器
AirTec低压无油机组主要部件介绍
密封
油密封 气密封 润滑油冷却器 润滑油过滤器 润滑辅助油泵 油箱
反向螺旋密封 多道碳环密封 水冷列管式 (登封，朗森) 风冷板翅式(创世达，宏盛) 集成与主机，德国进口 无 (可做变频选项) 集成与主机，德国进口 无 集成与主机，德国进口
S7-200系列
控制电器元件
模拟量输入模块 S7-300系列 S7-200系列
增加扩展模块演示
控制电器元件
温度传感器 RTD 热电阻 （PT100）
控制电器元件
压力变送器（4～20mA) 过程连接：1/4”NPT 二线制
控制电器元件
通讯接口 RS485 Modbus RTU 协议 Profibus DP 协议
Compressor structure and specific features
压缩主机
油泵 驱动轴
齿轮箱 油分配
油过滤器
Compressor structure and specific features
压缩主机
连轴器和 适配器
驱动轴
油分配 油过滤器
齿轮箱(内 置油泵)
Compressor structure and specific features

英格索兰空压机操作培训


CHANGE COOLANT FILTER 调换油过滤器
信息分类 - 内部使用
CHANGE COOLANT FILTER 调换油过滤器
如果压差传感器的高侧压力比 低侧压力大1.4bar，需用喷油温度 传感器大于49进入，便发出此警告
信息分类 - 内部使用
CHANGE INLET FILTER
调换进气过滤器
信息分类 - 内部使用
控制机组面板
紧急停 机开关
起动按 钮
卸载
停止按 钮
信息分类 - 内部使用
控制机组面板
上下箭 头按钮
紧急停 机开关
起动按 钮
卸载
停止按 钮
信息分类 - 内部使用
上下箭头控钮
当屏幕上出现功能表时， 箭头按钮用来上下选点表 上的项目。
信息分类 - 内部使用
控制机组面板
上下箭 头按钮
警告信息
（不会引起停机）
信息分类 - 内部使用
AIREND DISCHARGE TEMP
主机排气温度
信息分类 - 内部使用
AIREND DISCHARGE TEMP
主机排气温度
如果主机排气温度传感器超过 报警极限228°F（109℃）的97%，而且 不能调节时，便发出此警告
信息分类 - 内部使用
软件名称 及版本
信息分类 - 内部使用
显示三个温度值？
信息分类 - 内部使用
1、机组排气温度 2、主机排气温度 3、机头前喷油温度
信息分类 - 内部使用
显示三个压力值？
信息分类 - 内部使用
1、机组排气压力 2、分离前压力 3、机头进气真空压力
信息分类 - 内部使用
MAIN MENU 主菜单

上海英格索兰空压机厂家资料PPT学习教案


2CTT
止逆阀
DISC CHECK VALVE
SE 油分离芯
安全阀 RELIEF VALVE
油分离桶
主机排气温度传感器
温度开关
SEPARATOR TANK
1ATS
空气系统
停STA机TU状S: 态UNIT STOPPED
第22页/共70页
油气分离器
机械式分离 油位尺 安全阀
第23页/共70页
第24页/共70页
二次回油节流小孔接头 SO
止逆阀 DISC CHECK VALVE
SE 油分离芯
安全阀
RELIEF VALVE
油分离桶 SEPARATOR TANK
压差开关
STATUS: UNIT STOPPED
第53页/共70页
温控阀
3 Ports
A = 主机 B = 分流 C = 冷却器出
第54页/共70页
断油电磁阀
油过滤器 A
温控阀
C TCV
B
CLR 油冷却器
二次回油节流小孔接头
止逆阀
安全阀
油分离芯
油分离桶
压差开关
STATUS: UNIT STOPPED
第48页/共70页
油路系统
主A/E机
5SV
断油电磁阀
油过滤器 A
温控阀
C TCV
B
CLR 油冷却器
二次回油节流小孔接头 SO
止逆阀 DISC CHECK VALVE
第41页/共70页
2-way normally open valve with the coil energized and valve closed
PILOT OPERATED

英格索兰空压机操作培训


THANKS FOR WATCHING
感谢您的观看
英格索兰空压机还可应用于空调领域， 提供稳定的压缩空气供应，实现室内 空气的调节和控制。
实验室领域
英格索兰空压机也适用于各种实验室 领域，如气体分析、医学实验室、化 学实验室等，提供高品质的压缩空气。
工作原理
英格索兰空压机采用螺杆式或离心式 压缩技术，将空气吸入后经过压缩， 提高其压力和温度，然后将压缩后的 空气排出。
况和制定合理的维护计划。
05 培训总结与反馈
培训效果评估
技能掌握
学员是否掌握了英格索 兰空压机的操作技能， 能否独立完成日常维护
和故障排查。
理论知识
学员是否理解了英格索 兰空压机的工作原理、 性能参数和维护要点。
实际操作
学员在实际操作中是否 能够熟练、准确地完成 各项任务，是否能够应
对紧急情况。
英格索兰空压机操作培训
目录
• 英格索兰空压机简介 • 空压机操作基础 • 空压机常见故障及排除 • 安全注意事项 • 培训总结与反馈
01 英格索兰空压机简介
产品特点高效率来自长寿命英格索兰空压机采用先进的压缩技术，具 有较高的能效比，能够降低能源消耗和运 营成本。
英格索兰空压机的设计和制造工艺均经过 严格的质量控制，确保其具有较长的使用 寿命和较低的故障率。
培训反馈
收集学员对培训的意见 和建议，了解他们对培 训内容和方式的满意度。
改进建议
优化培训内容
根据学员的反馈和实际需求， 调整培训内容，使其更加贴近
实际操作。
改进教学方式
采用更加生动、直观的教学方 式，如视频演示、实物操作等 ，提高学员的学习兴趣和效果 。
加强实践操作
增加实践操作环节，让学员多 动手、多练习，提高实际操作 能力。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

PPT学习交流
35
温控阀
作用: • 使压缩机在刚启动时冷却剂绕过油冷却器,使温
度很快上升,从而避免压缩机系统内部产生水汽; • 通过温控元件的开启度,控制冷热冷却剂的混和
量,使压缩机的喷油温度控制在最佳点.
PPT学习交流
36
温控阀
系列 M22 M37 S100 S200 M250
动作温度 77 ºC 71 ºC 65 ºC 55 ºC 65 ºC
PPT学习交流
15
一般电机温升的参数
绝缘等级
E B F H
温升
70K 80K 105K 120K
绝对温度
120 °C 130 °C 155 °C 180 °C
PPT学习交流
16
温升对电机寿命的影响
n 温升越大，电机绝缘的老化速度 越快
． n 温升每升高５Ｋ，绝缘寿命降低
一半
PPT学习交流
17
主机与电机------ 齿轮传动
4
M250机组主机与电机
•主机－－－－－－－－进口(226mm)* •电机－－－－－－－－国产(四极) •主机与电机连接－－－刚性 •传动方式－－－－－－齿轮
PPT学习交流
5
主机与电机
电机顺时针，绝缘等级F， 转速1480
被动齿轮 阳转子
主动齿轮
阴转子
电机
主机
PPT学习交流
6
主机
PPT学习交流
空压机培训
PPT学习交流

1
系统
任何螺杆式空压机都可以分解成以下几个系统:
n 主机 / 电机系统 n 冷却 / 分离系统 n 气路 / 调节系统 n 控制 / 电器系统 n 保护系统
PPT学习交流
2
水气分离器
系统原理图 断油阀
温控阀
冷却器
放气阀
油过滤 止逆阀
PPT学习交流
3
主机／电机系统
PPT学习交流
24
SEPARATOR TANK
(SUMP)
分离器筒体
PPT学习交流
25
ULTRACOOLANT
超级冷却剂
PPT学习交流
26
PPT学习交流
27
STARTER 起动
PPT学习交流
28
PPT学习交流
29
PPT学习交流
COOLER
油冷却器
30
水冷 - 串联流动 ( 最高至 32 deg C)
被动齿轮
阳转子
轴封 主动齿轮
阴转子
电机
主机
PPT学习交流
18
电机加注润滑脂
• 过去的电机使用3#锂基脂 • 现在使用Esso UNIREX N2
2000小时或3个月更换，需40克
加注前必须确认该电机原来出 厂时加注的是什么润滑脂.不同 的润滑脂不能混合使用.
PPT学习交流
19
冷却／分离系统
PPT学习交流
20
冷却系统
n LAT = 极限环境温度
进出水温差小于15度，一般在8-15度； 冷却水温度推荐16-30度，最好在20-25 度，过低对压缩机不好
老机型: 38 ºC(选项46 ºC)
智能型: 46 ºC
n 冷却水温度:2 ~ 32 °C
n 在极限环境温度下，主机排气温度 为 102ºC
n 冷却 - 带走80%的压缩机热量
?
PPT学习交流
55
油分离系统
1.0 BAR
MAX DELTA “P” 最大的压差
PPT学习交流
56
分离系统
组成:
• 分离筒 • 油分离芯2年更换1次 • 回油管 • 最小压力阀
PPT学习交流
57
气路／调节系统
PPT学习交流
58
气路／调节系统
MPV
PPT学习交流
59
气路
最小压力阀
(MPV) n 设置为在4.0 Bar时开启（4.2公斤） n 防止分离器受低压冲击，保持其压力 n 有助于分离系统 n 阻止管网压力在机组卸载或停机时进入冷
压差小于1公斤，一般当为0.8时需更换，标准为0.2； 3-5毫克/立方米
PPT学习交流
52
分离筒
作用: • 储存冷却剂 • 初级分离
PPT学习交流
53
油分离系统
SCAVENGE
PPT学习交流
54
油分离系统
导油管
0.5 MICRON OUTER LAYER
25 MICRON INNER LAYER
PPT学习交流
42
油过滤芯
• 作用:防止异物进入主机,提高冷却剂寿命.
• 精度:
5 -10
• 压差开关报警: 0.9 bar
• 旁通阀开启压力: 1.05 bar
• 更换周期:
2000小时
初装机150小时更换
PPT学习交流
43
PPT学习交流
44
PPT学习交流
45
断油电磁阀
• 作用:当机组运转时确保向各供油点注油,当机组 停机时切断整个油路,以免冷却剂从压缩机吸气 口冒出.
7
主机
主机的工作过程可分为三个阶段:
• 吸气阶段 • 压缩阶段 • 排气阶段
PPT学习交流
8
阳转子
主机
阴转子
PPT学习交流
9
主机
PPT学习交流
10
主机
PPT学习交流
11
主机
PPT学习交流
12
主机
PPT学习交流
13
主机
PPT学习交流
14
与螺杆空压机配套电机的特殊要求
•起动转矩大（３０％负荷） •起动电流不能增大 •电机温升不能太高－－－－－－１００ Ｋ •转差率要求高－－－－－－－－－１％ •绝缘要求高－－－－－－－－－－Ｆ级 •输出端端盖刚性要求高
PPT学习交流
37
温控阀 (AMOT)
BYPASS
B
旁通
C
COOLER 油冷却器
A
AIREND
主PPT学习交机流
38
温控阀 (AMOT)
旁通
B
C
冷却器
A
主机
PPT学习交流
39
PPT学习交流
40
FILTERS
过滤器
PPT学习交流
41
冷却回路
油滤:
n 微米等级 n 保护主机轴承 n 保持系统干净 n 在外壳上可安装 压差 开关
• 形式:膜片式 活塞式
PPT学习交流
46
PPT学习交流
47
CHECK V/V
止逆阀
PPT学习交流
48
冷却回路
止逆阀
n 防止反转以及停机时冷却油进入主机
PPT学习交流
49
PPT学习交流
50
SEPARATOR
分离器
PPT学习交流
51
油分离系统
该系统要求:
• 将压缩空气从润滑油中分离出来 • 确保润滑油留在系统中 • 降低用户空气管道中的含油量 • 典型的 3 / 5ppm
n 润滑转子和轴承
n 密封转子，提高压缩机效率
PPT学习交流
21
冷却水质的要求
n PH=7 n 有机杂质<=50 mg/L n 硬度<=10 度 n CaCO3<100 mg/L
PPT学习交流
22
COMPRESSOR SYSTEMS
AIREND
主机
PPT学习交流
23
MOTOR
电机
PPT学习交流
后冷却器
油冷却器
滤网
INLET
OUTLET
进
出
PPT学习交流
31
水冷 - 并联流动 (高于32 deg C)
AFTERCOOLER 后冷却器
OILCOOLER 油冷却器
STRAINER
滤
网
INLET PPT学习交流 OUTLET
32
PPT学习交流
33
PPT学习交流
34
THERMO
VALVE (温控阀)
