激光打标机技术说明

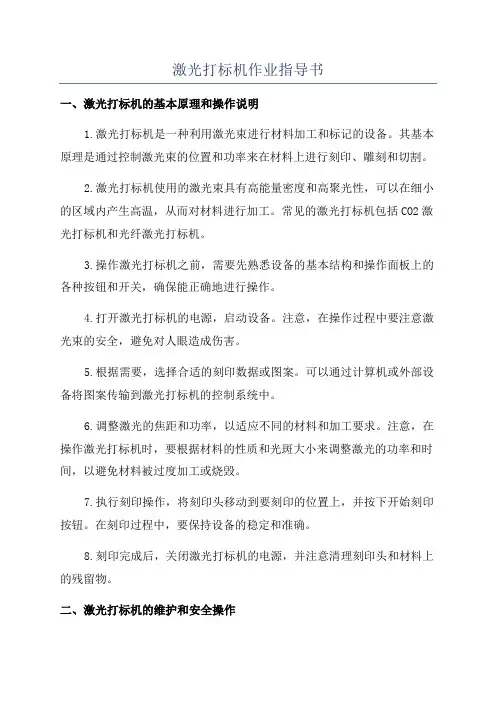

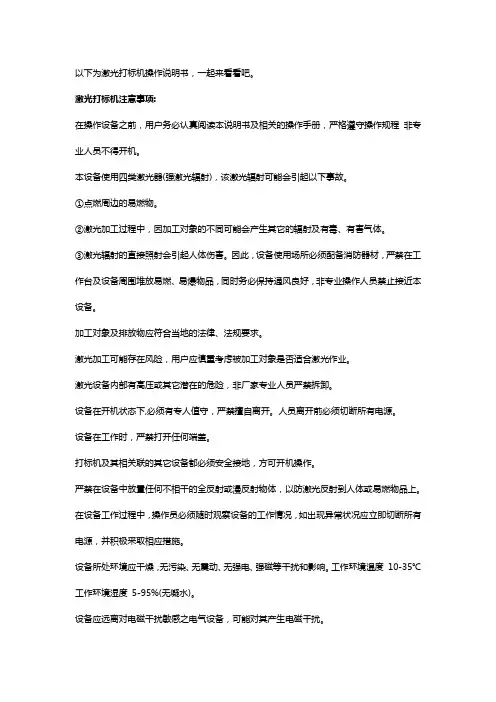

激光打标机作业指导书一、激光打标机的基本原理和操作说明1.激光打标机是一种利用激光束进行材料加工和标记的设备。

其基本原理是通过控制激光束的位置和功率来在材料上进行刻印、雕刻和切割。

2.激光打标机使用的激光束具有高能量密度和高聚光性，可以在细小的区域内产生高温，从而对材料进行加工。

常见的激光打标机包括CO2激光打标机和光纤激光打标机。

3.操作激光打标机之前，需要先熟悉设备的基本结构和操作面板上的各种按钮和开关，确保能正确地进行操作。

4.打开激光打标机的电源，启动设备。

注意，在操作过程中要注意激光束的安全，避免对人眼造成伤害。

5.根据需要，选择合适的刻印数据或图案。

可以通过计算机或外部设备将图案传输到激光打标机的控制系统中。

6.调整激光的焦距和功率，以适应不同的材料和加工要求。

注意，在操作激光打标机时，要根据材料的性质和光斑大小来调整激光的功率和时间，以避免材料被过度加工或烧毁。

7.执行刻印操作，将刻印头移动到要刻印的位置上，并按下开始刻印按钮。

在刻印过程中，要保持设备的稳定和准确。

8.刻印完成后，关闭激光打标机的电源，并注意清理刻印头和材料上的残留物。

二、激光打标机的维护和安全操作1.定期对激光打标机进行维护和保养，以确保设备的正常运行和寿命。

定期清理设备内部的灰尘和杂质，检查激光器和驱动电路的工作状态，及时更换损坏或老化的零件和部件。

2.在使用激光打标机时，要注意安全操作。

避免直接注视激光束，以免对眼睛造成伤害。

在操作和维护设备时，要戴上适当的防护眼镜和手套，注意防护措施。

3.在设备运行时，要保持设备周围的工作环境整洁和干燥，避免灰尘和水汽进入设备内部。

4.长时间不使用激光打标机时，应将设备断电，并注意保持设备的干燥和防尘。

5.定期检查激光打标机的电源线和接线是否正常，避免因电源故障造成设备损坏或人身伤害。

三、激光打标机的应用范围和注意事项1.激光打标机广泛应用于电子、仪器仪表、通讯、汽车、医疗器械、五金制品、首饰、塑料制品、陶瓷制品等领域。

设备名称
激光打标机 设备功能
激光雕刻、打标 文件编号 设备型号
I ■
商
版 本
AO
—^振^噩勤器指示（未打^燎亮,打^燎滋） ------- ►Q Sl 勤器辍警指示 ---- ►水温辍警指示
1 .操作规范（硬件）： 1.1 开机程序
1.1.1 接通外供电源3Ψ380Vo
1.1.2 用系统钥匙打开计算器主机门，打开主机电源和显示器电源进入HAN y SLASER 打标软件系统
并空打标一次。

1.1.3 激活主电源：将系统钥匙插入主控箱右上角处的钥匙插孔，顺时针旋动钥匙开关并按下激活
开关，可听到机器内部有电磁继电器触点吸合的声音及冷水机水泵旋转的声音并看到冷水 机显示屏显示当前温度。

此时主控柜上的各报警灯和指示灯只有SCanDriVerAlarm （振镜驱动 器指示）灯亮。

制作
K MWMI
L t L —J
a
A 系^^匙居国 Fl
一~►急停^居司 一"A 振^^81 ~~►主控箱
一~►重流数Ii 表
一"►激光重源停止后同 ~►1!流旋Ifl ~►激光重源做勤^居同 一~►自勤空氧购
~^Q 隔勤器
~~►水IS 辍警指示
L ►缺相甄警指示 ∣→氮燧黠燃指示
J
i
O .
-。

激光打标机操作流程说明书一、激光打标机概述激光打标机是一种广泛应用于工业生产中的高精度打标设备。

其采用激光束对物体进行标记、刻印、雕刻等操作，具有速度快、精度高、效果优异等特点。

本文将详细介绍激光打标机的操作流程，帮助用户顺利运行该设备。

二、设备准备1. 确保激光打标机与电源连接正常，设备及周边区域无杂物。

2. 检查激光器和镜片是否清洁，如有灰尘或污渍，请使用干净的棉纱轻轻擦拭。

3. 检查标记软件是否已安装在电脑上，并确保电脑与激光打标机连接良好。

三、操作步骤1. 打开电源按下激光打标机的电源按钮，启动设备。

等待设备自检完毕，确保所有指示灯正常亮起。

2. 设定标记参数根据需要，在标记软件中设定要使用的标记参数，如标记内容、字体、大小、深度等。

3. 确定标记位置通过操纵控制台或者使用鼠标在软件界面上调整标记位置。

确保标记位置对准需要打标的物体。

4. 调试标记样品选择一个标记样品进行标记调试。

将标记样品放置在激光打标机的工作台上，根据需要进行调整。

通过软件界面预览标记效果，确保标记准确、清晰。

5. 开始标记确认标记样品调试完成后，可以开始进行批量标记工作。

将待标记物体放置在激光打标机工作台上，并确保固定牢固。

在软件界面上点击“开始标记”按钮，激光打标机将按照设定的参数进行标记。

6. 完成标记标记完成后，等待激光打标机停止工作。

取下已标记物体，检查标记效果是否符合要求。

如需修改参数或重新标记，可回到第4步进行调试。

四、注意事项1. 操作激光打标机时，请佩戴防护眼镜，避免激光对眼睛的伤害。

2. 在操作过程中，请勿将手指或其他物体放入激光束范围内，以免发生意外。

3. 长时间连续使用激光打标机可能会导致设备过热，建议适当停机降温，维护设备寿命。

4. 激光打标机内部含有高压电源，请勿私自拆卸维修，以免发生电击事故。

5. 对于不熟悉激光打标机操作的人员，请勿擅自操作，应接受专业培训后方可使用。

五、维护保养1. 定期清洁激光器和镜片，确保其表面清洁无尘。

SD-20A 光纤激光打标机使用说明书安装、使用产品前请阅读使用说明感谢您使用珊达科技公司光纤激光打标机!请在使用光纤激光打标机前仔阅读此说明书!第一章概述1.1光纤激光打标机简介激光打标机是利用激光束在各种物质表面打印上永久的标记。

激光打标机的效应主要是：1、通过激光光能对目标物质表层的蒸发而露出物质深层；2、通过激光光能导致表层物质的化学物理变化而"刻"出所需图案文字；3、通过激光光能烧掉部分物质，从而显出所需刻蚀的图案、文字。

光纤激光打标机主要由：光纤激光器、振镜（打标头）、软件控制板卡、工控电脑、机箱机柜、放工件的水平台等组成。

1.2光纤激光打标机工作原理是利用光纤激光器产生激光并用光纤导出激光然后配合光学高速扫描振镜进行工件标记的，其核心部件为光纤激光器。

光纤激光器采用掺稀土元素的光纤作为增益介质。

由于光纤激光器中光纤纤芯很细，在泵浦光的作用下光纤极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”。

因此，当适当加入正反馈回路构成谐振腔便可形成激光振荡。

另外由于光纤基质具有很宽的荧光谱，因此，光纤激光器一般都做成可调谐的（既其波长在一定围可以调节），在打标时可以标记出几种颜色（对应材质）。

1.3特点如下：1.SD-20A光纤激光打标机采用光纤激光器，寿命可达10万小时，性能优越世界排名靠前。

光束质量高，为基模（TEM00）输出，聚焦光斑直径不到20um。

发散角是半导体泵浦激光器的1/4。

单线条更细，特别适用于精细、精密打标。

2.体积小，耗电量小，整机耗电不到500W；置风冷冷却方式，抛弃了笨重的水冷机组，占地面积更小，安装更简便，真正做到了节能和便携。

3.电光转换效率高，简单易用，无须光学调整或维护，结构紧凑，系统集成度高，故障少。

4.无需进行任何维护，使用寿命长，适用于恶劣环境工作。

5.加工速度快，是传统打标机的2-3倍，光学扫描振镜，激光重复频率高，高速无畸变。

激光打标机说明书(内部绝密资料)激光打标机DH-DPSS-50W使用说明书目录激光打标机DH-DPSS-50W (1)目录 (2)一、简介 (4)1. 概述 (4)2. 主要技术指标 (4)二、工作原理及结构 (5)1. 工作原理 (5)2. 结构描述 (5)3. 控制系统机柜中的电源结构说明 (6)三、激光器内部结构及光路调整 (11)1. 激光器内部结构示意： (11)2. 光路调整 (11)四、设备安装要求及操作说明 (12)1．设备安装要求 (12)2. 制冷机的安装 (13)3. 操作流程说明 (14)五、常见故障处理方法 (17)六、使用注意事项 (18)1．光学系统 (18)2．日常维护 (18)3．其它 (19)七、附录 (20)1．二极管功率测试报告 (20)2．各主要接线图 (20)3．维修服务报告 (24)前言本说明书详细介绍了DH-DPSS-50W激光打标机的安装，使用方法及相关维护步骤。

在您打开包装安装并使用本机器以前，请注意以下要项：◆操作者应具备相关的技术培训，或有专人指导；◆本说明书将帮助您了解这部机器并能照章操作；◆本说明书中包含了很多帮您安全、经济、因地制宜进行操作的重要提示。

如果您能遵循这些提示，不仅可以避免危险事故，降低维修费用，减少停机检修时间，还可以提高机器的可信度和工作寿命；◆本说明书中包括工伤预防和环境保护等事宜，用户可以根据本国的具体情况补充进去；◆说明书应存放在机器旁以供随时查阅；◆建议每一位与本机器有关的工作人员都要阅读这本说明书，例如：◆操作人员:包括装配、排除日常工作故障、清除工作垃圾、保养机器和处理废料的人员；◆维修保养:包括保养、检修、维修人员；一、简介1. 概述DH-DPSS-50W型激光打标机是一种集光、机、电为一体的专业激光打标设备，是由本公司生产，关键部件采用进口元器件，具有外观新颖，结构独特，操作简便，调制频率高，打标速度快，精度高，性能稳定等优点，可广泛用于各类金属和非金属表面做永久性标记。

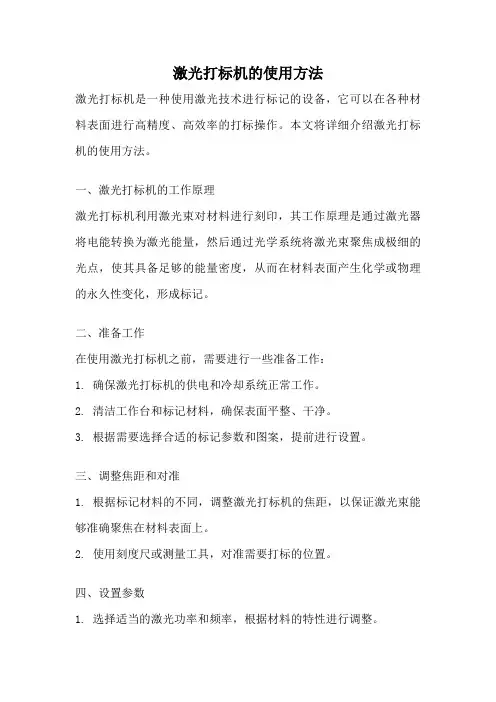

激光打标机的使用方法激光打标机是一种使用激光技术进行标记的设备，它可以在各种材料表面进行高精度、高效率的打标操作。

本文将详细介绍激光打标机的使用方法。

一、激光打标机的工作原理激光打标机利用激光束对材料进行刻印，其工作原理是通过激光器将电能转换为激光能量，然后通过光学系统将激光束聚焦成极细的光点，使其具备足够的能量密度，从而在材料表面产生化学或物理的永久性变化，形成标记。

二、准备工作在使用激光打标机之前，需要进行一些准备工作：1. 确保激光打标机的供电和冷却系统正常工作。

2. 清洁工作台和标记材料，确保表面平整、干净。

3. 根据需要选择合适的标记参数和图案，提前进行设置。

三、调整焦距和对准1. 根据标记材料的不同，调整激光打标机的焦距，以保证激光束能够准确聚焦在材料表面上。

2. 使用刻度尺或测量工具，对准需要打标的位置。

四、设置参数1. 选择适当的激光功率和频率，根据材料的特性进行调整。

2. 设置激光打标机的运动速度和加速度，以确保标记的质量和效率。

五、进行打标操作1. 将需要打标的材料放置在工作台上，并固定好，确保不会发生移动或晃动。

2. 打开激光打标机的电源开关，启动冷却系统。

3. 根据设定的参数，启动打标程序，激光打标机会自动进行标记操作。

4. 在打标过程中，注意观察标记质量，如有问题及时停止并调整参数。

六、清理和维护1. 在使用完毕后，关闭激光打标机的电源开关。

2. 清理工作台和激光打标机的镜片，确保无灰尘或杂物。

3. 定期检查和维护激光打标机的光路系统和冷却系统，确保其正常工作。

总结：激光打标机是一种非常灵活和高效的标记设备，广泛应用于各个行业。

使用激光打标机需要注意操作规范和安全事项，以确保工作效果和人身安全。

希望本文对您了解激光打标机的使用方法有所帮助。

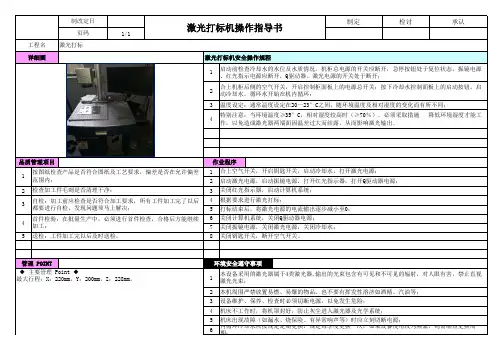

制定检讨承认1/131223456758123456制改定日页码温度设定：通常温度设定在20—23°C之间，随环境温度及相对湿度的变化而有所不同；工程名激光打标详细图激光打标机安全操作规程合上空气开关，开启钥匙开关，启动冷却水，打开激光电源；启动激光电源，启动振镜电源，打开红光指示器，打开Q驱动器电源；检查加工件毛刺是否清理干净；关闭红光指示器，启动计算机系统；根据要求进行激光打标；品质管理项目作业程序打标结束后，将激光电源的电流输出逐步减小至0；关闭计算机系统，关闭Q驱动器电源；关闭振镜电源，关闭激光电源，关闭冷却水；送检：工件加工完以后及时送检。

关闭钥匙开关，断开空气开关。

机床不工作时，将机罩封好，防止灰尘进入激光器及光学系统；机床出现故障（如漏水、烧保险、有异常响声等）时应立刻切断电源；内循环冷却水应按规定定期更换，规定每季度更换一次，如果设备使用较为频繁，则需缩短更换周期；管理 POINT环境安全遵守事项本设备采用的激光器属于4类激光器,输出的光束包含有可见和不可见的辐射，对人眼有害，禁止直视激光光束；124134本机周围严禁放置易燃、易爆的物品。

也不要有挥发性溶济如酒精、汽油等；设备维护、保养、检查时必须切断电源，以免发生危险；首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工；自检：加工前应检查是否符合加工要求，所有工件加工完了以后都要进行自检，发现问题须马上解决； ◆ 主要管理 Point ◆最大行程：X：220mm，Y：200mm，Z：228mm。

按图纸检查产品是否符合图纸及工艺要求，偏差是否在允许偏差范围内；激光打标机操作指导书启动前检查冷却水的水位及水质情况。

机柜总电源的开关应断开，急停按钮处于复位状态。

振镜电源、红光指示电源应断开，Q驱动器、激光电源的开关处于断开；合上机柜后侧的空气开关，开启控制柜面板上的电源总开关；按下冷却水控制面板上的启动按钮。

启动冷却水，循环水开始在机内循环；特别注意：当环境温度≥35°C，相对湿度较高时（≥70％），必须采取措施 降低环境湿度才能工作，以免造成激光器两端面因温差过大而结露，从而影响激光输出。

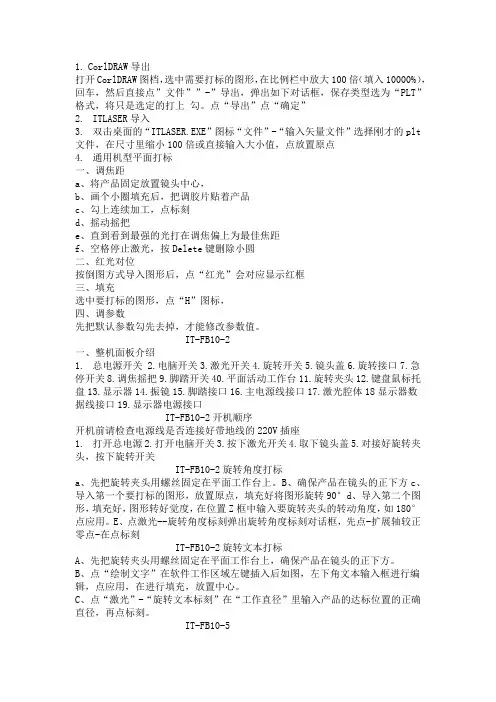

1.CorlDRAW导出打开CorlDRAW图档，选中需要打标的图形，在比例栏中放大100倍（填入10000%），回车，然后直接点”文件””-”导出，弹出如下对话框，保存类型选为“PLT”格式，将只是选定的打上勾。

点“导出”点“确定”2.ITLASER导入3.双击桌面的“ITLASER.EXE”图标“文件”-“输入矢量文件”选择刚才的plt 文件，在尺寸里缩小100倍或直接输入大小值，点放置原点4.通用机型平面打标一、调焦距a、将产品固定放置镜头中心，b、画个小圈填充后，把调胶片贴着产品c、勾上连续加工，点标刻d、摇动摇把e、直到看到最强的光打在调焦偏上为最佳焦距f、空格停止激光，按Delete键删除小圆二、红光对位按倒图方式导入图形后，点“红光”会对应显示红框三、填充选中要打标的图形，点“H”图标，四、调参数先把默认参数勾先去掉，才能修改参数值。

IT-FB10-2一、整机面板介绍1.总电源开关2.电脑开关3.激光开关4.旋转开关5.镜头盖6.旋转接口7.急停开关8.调焦摇把9.脚踏开关40.平面活动工作台11.旋转夹头12.键盘鼠标托盘13.显示器14.振镜15.脚踏接口16.主电源线接口17.激光腔体18显示器数据线接口19.显示器电源接口IT-FB10-2开机顺序开机前请检查电源线是否连接好带地线的220V插座1.打开总电源2.打开电脑开关3.按下激光开关4.取下镜头盖5.对接好旋转夹头，按下旋转开关IT-FB10-2旋转角度打标a、先把旋转夹头用螺丝固定在平面工作台上。

B、确保产品在镜头的正下方c、导入第一个要打标的图形，放置原点，填充好将图形旋转90°d、导入第二个图形，填充好，图形转好觉度，在位置Z框中输入要旋转夹头的转动角度，如180°点应用。

E、点激光--旋转角度标刻弹出旋转角度标刻对话框，先点-扩展轴较正零点-在点标刻IT-FB10-2旋转文本打标A、先把旋转夹头用螺丝固定在平面工作台上，确保产品在镜头的正下方。

台州汉匠智能设备科技有限公司光纤激光打标机说明书第一章概述1.1激光标记机理激光具有高亮度、高方向性、高单色性和高相干性，是普通照明光源所无法比拟的。

激光束通过聚焦后，在焦点处可产生数千度乃至上万度的高温，使其可能加工几乎所有的材料。

激光打标是用激光束在各种不同的物质表面刻上永久性的标记。

打标的效应是通过表层物质的蒸发露出深层物质，或者是通过光能作用导致表层物质的化学物理变化而“刻”出痕迹，显示出所需刻蚀的图形、文字。

1.2激光标记特点1）可对多种金属、非金属材料进行加工，尤其对高硬度、高熔点、脆性材料进行标记更显优势。

2）属于非接触加工、不损坏产品，无刀具磨损，标记质量好。

3）激光束很细，加工材料消耗很小，加工热影响区小。

4）加工效率高，能用计算机控制，易于实现自动化。

5）不易被假冒。

1.3产品概述FIB10-L激光打标机是集激光、计算机、自动控制、精密机械技术为一体的高科技产品。

该打标机采用振镜扫描方式，速度快、精度高、能长时间工作。

能在大多数金属材料及部分非金属材料如：硅、橡胶、环氧、陶瓷、大理石等材料进行刻写或制作难以仿制的永久性防伪标记。

本公司提供基于Windows平台下的专用打标软件。

标记内容可以是文字、图形、图片、序列号、条形码及其组合，并且可以在专用打标软件中直接输入、编辑，也可由AutoCAD或CorelDRAW、Photoshop等图形软件下编辑，通过计算机控制输入与输出。

标记内容可重复刻写，激光打标为非接触加工，无污染，对工件物理性质影响小，特别适用于难以加工的硬、软、脆材料。

FIB10-L打标机的设计，符合国际安全及操作标准。

本产品保修期一年，在客户收到产品的一年内，凡因产品制造原因出现缺陷和故障，公司负责保修。

第二章设备操作安全防护2.1警告FIB10-L激光打标机，经特别设计以减少曝露于危险辐射中的意外事件发生。

警告●不遵守本手册说明而进行操作、调整或控制将可能导致危险辐射。

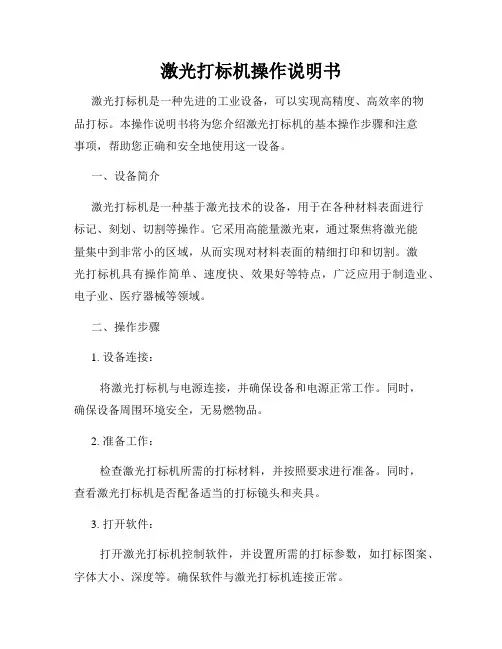

激光打标机操作说明书激光打标机是一种先进的工业设备，可以实现高精度、高效率的物品打标。

本操作说明书将为您介绍激光打标机的基本操作步骤和注意事项，帮助您正确和安全地使用这一设备。

一、设备简介激光打标机是一种基于激光技术的设备，用于在各种材料表面进行标记、刻划、切割等操作。

它采用高能量激光束，通过聚焦将激光能量集中到非常小的区域，从而实现对材料表面的精细打印和切割。

激光打标机具有操作简单、速度快、效果好等特点，广泛应用于制造业、电子业、医疗器械等领域。

二、操作步骤1. 设备连接：将激光打标机与电源连接，并确保设备和电源正常工作。

同时，确保设备周围环境安全，无易燃物品。

2. 准备工作：检查激光打标机所需的打标材料，并按照要求进行准备。

同时，查看激光打标机是否配备适当的打标镜头和夹具。

3. 打开软件：打开激光打标机控制软件，并设置所需的打标参数，如打标图案、字体大小、深度等。

确保软件与激光打标机连接正常。

4. 定位：将待打标物品放置在激光打标机的工作平台上，并进行适当的调整，使其与打标镜头保持合适的距离。

5. 调试：在进行正式打标之前，可以进行调试，以确保打标效果和位置准确无误。

调试时可选择较小范围进行，以节省时间和材料。

6. 打标：确认调试无误后，可以进行正式打标操作。

按下启动按钮，激光打标机将按照预设的参数在物品表面进行打标。

在打标过程中，注意观察打标效果，确保其质量。

7. 完成：打标完成后，关闭激光打标机及控制软件，并将设备和工作环境清理干净。

及时检查设备是否存在故障或异常情况。

三、注意事项1. 设备使用环境：激光打标机应在干燥、通风良好的环境下使用，并避免阳光直射、尘埃沉积。

请确保周围无易燃、易爆物品，并保持设备稳定摆放。

2. 安全防护：在激光打标机工作时，应佩戴防护眼镜，以免激光伤害眼睛。

同时，禁止将手或其他物体放入激光打标机工作范围内，以防止意外伤害。

3. 材料选择：不同的材料适用于不同类型的激光打标机。
