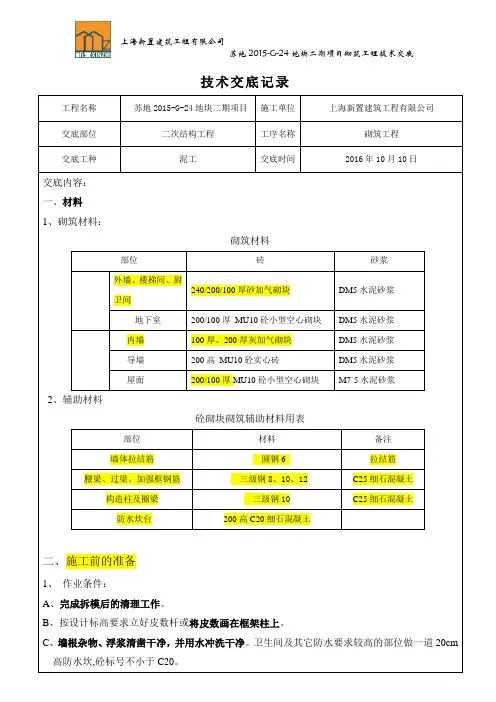

技术交底记录
工程名称苏地2015-G-24地块二期项目施工单位上海新置建筑工程有限公司
交底部位二次结构工程工序名称砌筑工程
交底工种泥工交底时间2016年10月10日
交底内容:
一、材料
1、砌筑材料:
砌筑材料
部位砖砂浆
外墙、楼梯间、厨
240/200/100厚砂加气砌块DM5水泥砂浆
卫间
地下室200/100厚MU10砼小型空心砌块DM5水泥砂浆
内墙100厚、200厚灰加气砌块DM5水泥砂浆
导墙200高MU10砼实心砖DM5水泥砂浆
屋面200/100厚MU10砼小型空心砌块M7`5水泥砂浆
2、辅助材料
砼砌块砌筑辅助材料用表
部位材料备注
墙体拉结筋 6 拉结筋
腰梁、过梁、加强框钢筋8、10、12 C25细石混凝土
构造柱及圈梁10C25细石混凝土
防水坎台200高C20细石混凝土
二、施工前的准备
1、作业条件:
A、完成拆模后的清理工作。
B、按设计标高要求立好皮数杆或将皮数画在框架柱上。
C、墙根杂物、浮浆清凿干净,并用水冲洗干净。卫生间及其它防水要求较高的部位做一道20cm 高防水坎,砼标号不小于C20。
2、机具准备:、因本工程工期紧、任务重、工作面较大,决定配备5台250搅拌机和磅秤,6台砌块砌板专用切割机,足够的劳动车等。
3、材料准备:
A、砖(砌块、砌板):品种、强度等级必须符合设计要求,砖应色泽均匀,边角整齐。
B、水泥:品种及标号应根据砌体部位及所处环境条件选择,一般宜采用325号普通硅酸盐水泥,不同品种的水泥不能混用。
C、砂:用中砂,配制DM5以下砂浆所用砂的含泥量不超过10%,M5及其以上砂浆的砂含泥量不超过5%,使用前用5mm孔径的筛子过筛。
4、施工安排:先进行首层部位砌筑施工,随后逐层往上施工,可安排2层同时施工,以加快施工进度。
三、施工控制重点
1、重点控制
1)、质量:本工程质量目标为“优质工程”,墙体砌筑质量对优质结构评审尤为重要,施工时
应在控制墙体轴线、垂直度、平整度、洞口尺寸的基础上重点控制砌筑观感质量。
2)、加气砌块墙体砌筑参照放样图,并根据放样图确定砌块尺寸,同户型中同一位置墙固定专人砌筑,砌筑过程中严格控制垂直度、平整度及观感质量,每一面墙须经项目部质量人员检查合格,并实名上墙,同一位置的墙如两次均不合格,此工人不得再砌筑。尽量减少现场切割工作量,避免产生过多废料。
3)砌筑时内外墙均为满刀灰,正手墙必须绝对保证垂直度、平整度及灰缝厚度,内外墙双面
勾缝,均为扁缝。为防止漏浆,腰梁下一批砖竖缝上口留2cm平缝。
4)内外墙上口塞缝均为砌筑完成后14天,由专人使用专业的工具分两次用C20干硬性细石砼填塞密实。
5)进户门处水电预留洞口设预制过梁,长度见砌筑排版图,两端同墙厚,洞口处宽度为12公分。
6)、圈梁、构造柱模板安装及混凝土浇筑质量对墙体观感质量影响较大,施工时应重点控制,圈梁及构造柱混凝土一律采用商品细石混凝土。
7)、室内所有管道井墙面均需粉刷,考虑管道井内径较小,砌筑时应做到随砌随抹。
8)、本工程设计修改较多,施工前应将所有墙体变更标注到图纸上,不清楚的地方及时与项
目管理人员沟通,确保墙体位置准确。
9)、因建筑布置需要,内外及厨卫间墙体为不同材质砌块。砌筑时禁止混砌,一旦混砌,必
须拆除重砌。
10)、外墙、阳台、厨卫间、墙体根部均需做200高素砼挡水坎。
2、细部控制
1)、卫生间导墙浇筑:模板制作时应严格控制导墙厚度,导墙混凝土浇筑前需将楼层上的灰尘、水泥浆清理干净并浇水湿润,浇筑混凝土时应做好混凝土的振捣工作,防止出现蜂窝麻面
等质量缺陷;
2)、墙体定位尺寸:
A、因本工程为高层精装工程,土建尺寸的精确对后续装修施工影响较大,因此在墙体砌筑时需密切注意做好房间的开间尺寸,方正大小尺寸,严格按图纸尺寸施工。砌筑施工前图纸与线对照施工,做到预先发现问题,及时解决问题,防止返工出现。
B、墙体控制重点:需绝对保证走道净宽和两侧墙体的通线,做到侧看无进出,因此在砌筑时需严格控制对称位置的尺寸,防止出现错位。
C、图纸中的洞口尺寸,均为土建预留洞口净尺寸,施工时应严格控制,特别是门洞过梁安装时
必须严格控制,高度误差不超过1公分,水平度误差不得超过0.5公分。窗台板浇筑时需用标尺控制洞口尺寸,随量随抹。
D、卫生间尺寸控制:因卫生将空间较小,且洁具布置较多,土建尺寸偏差对装修影响较大,
因此需严格控制卫生间部位的开间尺寸,严格做到按图施工。
3)、墙体砌筑注意事项:
a、班组在进行墙体砌筑前需预先熟读图纸,预先了解门洞、消防箱洞口、门垛尺寸、位置及高度,施工时严格按图纸施工,避免出现返工。
b、管道井砌筑:因管道井后续工序为批嵌,因此在管井砌筑时需边砌边勾缝,且管井内壁墙面
应平整;管井端部有风管部位需边砌边批,并批嵌平整。
c、门垛尺寸:因本次施工门垛部位组砌复杂,班组在施工时必须绝对保证门垛尺寸,不得随
意修改,确有需要修改处,必须事先与技术员沟通,经设计同意后方能修改。
4)、材料损耗控制:本次墙体组砌复杂,因此要求班组需严格控制废料发生量,砌筑排块时
需预先确定下料尺寸,禁止随意切割,防止产生大量废料。
5)、成品保护:砌筑施工时必须注意对原材料、成品、半成品的保护,禁止用砌块搭设登高架进行操作,以免损坏棱角,楼层内材料运输需做到小心翼翼,防止破坏砌筑好的墙体。墙体砌筑时需注意对已安装完成的管道及管道保温做好成品保护,禁止损坏相关单位的成品,如有损坏则按谁损坏谁负责赔偿处理。
四、施工工艺
