有线电视网络结构和HFC接入基础知识第1章HFC产生 (2)1.1 背景 (2)1.1.1 有线电视网络差不多特点 (2)1.1.2 有线电视网络演进过程 (2)1.2 现状 (3)第2章二、HFC网络技术概要 (5)2.1 标准简介 (5)2.1.1 概述 (5)2.1.2 DOCSIS/EuroDOCSIS演进和应用情形 (5)2.1.3 PACKETCABLE标准演进和应用情形 (6)2.2 回传系统建设〔噪声，回传躁声问题的的抑制，回传带宽的有效利用〕 (6)2.3 双向数据实现原理――DOCSIS/EuroDOCSIS (6)2.3.1 系统结构 (6)2.3.2 通信协议框架 (7)2.3.3 物理层技术 (8)2.3.4 MAC层技术 (11)2.3.5 终端启动配置 (13)2.3.6 CMTS治理 (13)2.4 话音业务实现原理――PacketCable (13)2.4.1 系统结构 (13)2.4.2 呼叫信令 (14)2.4.3 DQoS方案 (14)2.4.4 EMTA启动配置流程 (15)2.4.5 设备治理................................................................................. 错误!未定义书签。
第1章 HFC产生1.1 背景1.1.1 有线电视网络差不多特点有线电视网和网是连接千家万户的两大网络，然而这两个网络的运行机制却是完全不同，在表1-1中对网与有线电视网进行了一个简单的比较，以加深对有线电视网络的认识：表1-1网与传统有线电视网对比我们能够看到，传统的有线电视网是一个单向广播网络，网络中传输通过调制的模拟射频信号，不同的电视频道信号在网络中占用不同的频点来区分开，其用户接入同轴电缆具有远远高于线的频谱带宽。
1.1.2 有线电视网络演进过程早期的有线电视网络是基于完全的同轴电缆的网络，随着有线电视产业和信息技术的进展，90年代初开始，在中国原有的同轴网络部分传输管道被改造为光纤，速率多为450/550MHz，确实是我们通常所说的光纤同轴混合网，即HFC网〔Hybrid Fiber Coax〕。
宽带有线电视接入网系统体系结构及关键设备引言宽带有线电视接入网系统是现代家庭和企业接入宽带网络的重要手段，它为用户提供了高速、稳定的网络连接和丰富的媒体服务。
本文将介绍宽带有线电视接入网系统的体系结构以及其中的关键设备。
体系结构宽带有线电视接入网系统的体系结构主要包括三个层次，分别是用户接入层、集中接入层和核心汇聚层。
用户接入层用户接入层是指网络接入点与用户设备之间的连接层。
在宽带有线电视接入网系统中，常用的用户接入技术包括有线电视（CATV）网络、光纤到户（FTTH）网络等。
这些技术可以提供高速的宽带接入能力，满足用户对高清视频、在线游戏等需求。
在用户接入层，常见的关键设备有：1.光猫：光猫是将光纤信号转换为电信号的设备，用于将光纤网络接入到用户端设备（如电视机、电脑等）上。
2.有线电视调制解调器：有线电视调制解调器用于将有线电视信号转换为数字信号，并与用户设备进行连接，是用户接入有线电视网络的核心设备之一。
集中接入层集中接入层是宽带有线电视接入网系统中连接用户接入层和核心汇聚层的层次。
在集中接入层，用户接入设备通过光纤、同轴电缆等传输介质与集中接入设备相连。
在集中接入层，常见的关键设备有：1.传输设备：传输设备用于将用户接入设备传输的信号进行处理和转发，保证信号稳定和可靠传输。
常用的传输设备包括光传送设备、数字传送设备等。
2.聚合设备：聚合设备用于将大量用户接入设备的信号进行聚合处理，减少网络资源的占用。
聚合设备具有较强的处理能力和高速的转发能力，可以同时支持多个用户设备的接入。
核心汇聚层核心汇聚层是宽带有线电视接入网系统的顶层，负责将用户数据和媒体内容汇聚到一起，连接到Internet和其他服务提供商的网络中。
核心汇聚层承载着整个网络的传输和转发任务。
在核心汇聚层，常见的关键设备有：1.交换机：交换机是核心汇聚层的主要设备之一，用于实现数据的传输和交换。
交换机具有较高的带宽和较低的延迟，可以提供高速、稳定的数据传输能力。
有线电视的网络结构1. 概述光技术的快速发展给有线网络带来了革命性的变化，有线网络需要考虑所有业务(E-mail、语音、视频等)的基带传输(模拟的和数字的)以及IP数据传输的特性。
问题的关键是能提供一个灵活的、可升级的而且在未来若干年内能够使用的网络。
有线电缆正通过提供新的和强制性的业务来解决这“最后一英里”的问题。
本文的焦点是放在物理层或者实际的网络。
与任何其它的网络相比，宽带有线电视使光纤应用于网络之中。
其目标是建成特定宽带业务网。
有线网络开创性地把光纤和传统的同轴电缆结合在一起成为一个混合网络。
这个混合光纤同轴(HFC)网络对于有线网络来说具有战略上的重要性。
光纤把模拟和数字电视从前端向终端发送。
该技术目前可把光纤信号往用户家庭的几英里范围内发送。
同轴电缆再把宽带业务传送至家庭。
最后一英里的同轴电缆被用于支持譬如电话之类的可选业务的传输媒体。
有线运营商已经把同轴电缆网络进行升级以支持双向通信，从而使用户可以享受他们的多项服务,这当然要追加投资。
当新的HFC网络完全实现后，将具有许多好处，它们包括:·有线电话的能力·高速Internet接入·有线电视频道数目的增加(超过200个模拟的和压缩的数字频道) ·利用机顶盒的视频点播(VOD)能力·交互式电视·为满足新的数字电视标准而建立的基础结构，所有标准都是基于HFC 骨干网。
本文将阐述两种HFC网络结构：“供电范围节点”(PD N)和“小型光纤节点”(MFN)。
PDN结构或类似的变种是北美配置的HFC网络的主要代表，它能支持许多新的业务。
PDN与其它HFC结构的不同之处在于，节点的大小并不是由固定用户数决定的，而是由光纤节点接收机的数量决定的。
RF放大器和网络用户终端可以由单个网络供电(AC)。
MFN是网络发展的下一步，它表现了一个深层次光纤结构。
MFN是非常重要的，因为它可去除同轴有线电缆段上所有的放大器(除了必不可不的以外)。
你知道吗？你可以不装宽带！⽤家⾥的有线电视就可以上⽹啦！！你知道吗？你可以不装宽带！⽤家⾥的有线电视就可以上⽹啦！！现在宽带接⼊上⽹有多种⽅式，其中有DDN、光纤、ADSL、拨号上⽹等接⼊⽅式。
DDN、光纤接⼊上⽹是现有企业上⽹的主要解决⽅式，但其价格相对较⾼，家庭不太可能直接使⽤。
通过有线电视宽带上⽹，是近⼏年的热门。
⽬前有线电视⽹已经相当普及，⼤部分家庭已经通过有线电视收看节⽬，充分利⽤已有的有线电视⽹，通过有线电视⽹来实现宽带上⽹，从⽽满⾜⽤户更多的需求。
利⽤有线电视⽹上⽹由于通过有线电视⽹来接⼊到因特⽹属于⼀种新鲜的事物，不少⽤户对此是如何连接的并不清楚，常常会简单地认为电脑可以直接连接到有线电视⽹上。
其实，电脑只能处理数字信号，⽽有线电视⽹传输的是模拟信号，它们之间同样也需要⼀种特殊的调制解调器进⾏连接，这种调制解调器叫作Cable Modem，利⽤它我们的电脑就可以和有线电视⽹进⾏连接了，同时通过有线⽹络中⼼联⼊因特⽹，实现国际互连⽹Internet的接⼊。
由于通过有线电视⽹接⼊因特⽹是⼀种宽带接⼊，因此Cable Modem与因特⽹就会⼀直保持着连接，这样与Cable Modem直接连接的电脑就必须要拥有⼀个固定的IP地址，所以CableModem与有线电视⽹连接好后，我们还必须对与Cable Modem连接的⽹卡进⾏⽹络参数的设置，以便给⽹卡分配⼀个固定的IP地址，同时设置好DNS参数。
如果要更换计算机或者⽹卡时，Cable Modem也不能正常使⽤，这是因为Cable Modem中已经绑定了原来的⽹卡，此时我们只有在原计算机中执⾏“winipcfg”命令，来释放原⽹卡的IP地址，然后继续在新计算机中执⾏“winipcfg”命令，重新给Cable Modem分配⼀个新的IP地址。
有线电视上⽹还必须要求⽤户是有线⼴播电视台的⽹络成员，⽽且⽤户所在的上⽹地点必须是在已经开通的双向回传功能的⼩区内，如果⽤户所连接的有线电视⽹络不具有双向回传功能，⽤户就不能通过有线电视⽹来接⼊因特⽹。
有线电视系统基础知识有线电视是用高频电缆、光缆、多路微波或其组合来传输，并在一定的用户中分配和交换声音、图像、数据及其它信号的综合信息系统。
基本提纲一、概述二、有线电视网络的组成三、相关基础知识一有线电视网络的概况1、有线电视网络的发展历程◆公共天线系统（Master Aerial Television, 简称MATV）这一期间技术的发展相应的也就集中在信息处理技术（如何使多个频道相混合时相互之间的影响减小）和较远距离传输技术（如何提高放大器性能，增加放大器的串接级数）等方面。
◆有线电视系统（Cable Television,简称CATV ）在这一发展阶段，CATV的信号传输方式经历了从全频道传输方式到隔频道传输方式到邻频道传输方式的历史性变迁，传输手段也在发生着变化。
从过去纯粹地使用同轴电缆，发展到开始使用光纤。
◆现代双向交互系统有线电视系统具有双向传输能力和交互功能成为了技术发展的主要方向有线电视发展到今天，无论是其系统组成、技术手段，还是其系统规模、服务功能，各方面都发生了翻天覆地的变化。
综合信息服务功能的信息网络体系。
2、有线电视网络的特点有线电视网络的优势主要体现在以下几个方面：◆实现广播电视的有效覆盖◆图像质量好，抗干扰能力强◆频道资源丰富，传送的节目多◆宽带入户，便于综合利用◆能够实现有偿服务3、有线电视网络的发展趋势未来的有线电视网络应该是一个所谓的全方位服务网。
它必须完美地将现有的通信、电视和计算机网络融合在一起，在一个统一的平台上承载着包括数据、话音、图像、各种增值服务、个性化服务在内的多媒体综合业务，并智能化地实现各种业务的无缝连接。
从技术上讲，有线电视网络发展趋势可以概括为：◆数字化：数字化处理、传输、存储和记录◆综合化：数据、语音、视频于一体的宽带综合业务平台。
◆网络化：形成统一有线电视网络体系；与其他网络互通互联◆智能化二有线电视系统的基本组成1、有线电视系统物理模型◆有线电视系统是一个复杂的完整体系，它由许多各种各样的具体设备和部件按照一定的方式组合而成。

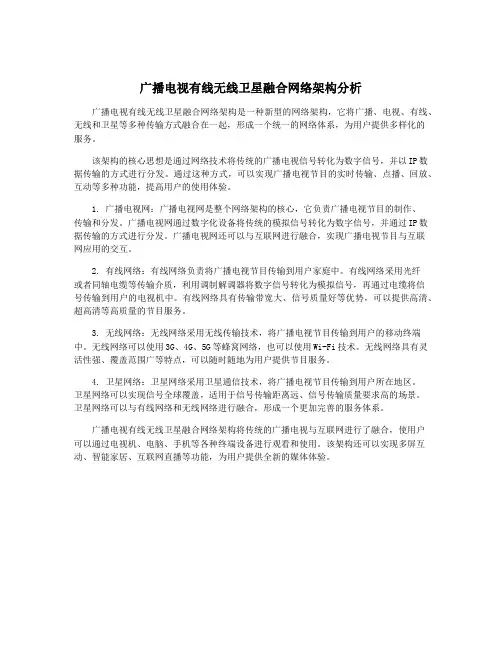

广播电视有线无线卫星融合网络架构分析广播电视有线无线卫星融合网络架构是一种新型的网络架构，它将广播、电视、有线、无线和卫星等多种传输方式融合在一起，形成一个统一的网络体系，为用户提供多样化的服务。
该架构的核心思想是通过网络技术将传统的广播电视信号转化为数字信号，并以IP数据传输的方式进行分发。
通过这种方式，可以实现广播电视节目的实时传输、点播、回放、互动等多种功能，提高用户的使用体验。
1. 广播电视网：广播电视网是整个网络架构的核心，它负责广播电视节目的制作、传输和分发。
广播电视网通过数字化设备将传统的模拟信号转化为数字信号，并通过IP数据传输的方式进行分发。
广播电视网还可以与互联网进行融合，实现广播电视节目与互联网应用的交互。
2. 有线网络：有线网络负责将广播电视节目传输到用户家庭中。
有线网络采用光纤或者同轴电缆等传输介质，利用调制解调器将数字信号转化为模拟信号，再通过电缆将信号传输到用户的电视机中。
有线网络具有传输带宽大、信号质量好等优势，可以提供高清、超高清等高质量的节目服务。
3. 无线网络：无线网络采用无线传输技术，将广播电视节目传输到用户的移动终端中。
无线网络可以使用3G、4G、5G等蜂窝网络，也可以使用Wi-Fi技术。
无线网络具有灵活性强、覆盖范围广等特点，可以随时随地为用户提供节目服务。
4. 卫星网络：卫星网络采用卫星通信技术，将广播电视节目传输到用户所在地区。
卫星网络可以实现信号全球覆盖，适用于信号传输距离远、信号传输质量要求高的场景。
卫星网络可以与有线网络和无线网络进行融合，形成一个更加完善的服务体系。
广播电视有线无线卫星融合网络架构将传统的广播电视与互联网进行了融合，使用户可以通过电视机、电脑、手机等各种终端设备进行观看和使用。
该架构还可以实现多屏互动、智能家居、互联网直播等功能，为用户提供全新的媒体体验。
1.概述光技术的快速发展给有线网络带来了革命性的变化，有线网络需要考虑所有业务（E-mail.语音、视频等）的基带传输（模拟的和数字的）以及IP数据传输的特性。
问题的关键是能提供一个灵活的、可升级的而且在未来若干年内能够使用的网络。
有线电缆正通过提供新的和强制性的业务来解决这''最后一英里〃的问题。
本文的焦点是放在物理层或考实际的网络。
与任何其它的网络相比, 宽带有线电视使光纤应用于网络之中。
其目标是建成特定宽带业务网。
有线网络开创性地把光纤和传统的同轴电缆结合在一起成为一个混合网络。
这个混合光纤同轴（HFC）网络对于有线网络来说具有战略上的重要性。
光纤把模拟和数字电视从前端向终端发送。
该技术目前可把光纤信号往用户家庭的几英里范围内发送。
同轴电缆再把宽带业务传送至家庭。
最后一英里的同轴电缆被用于支持譬如电话之类的可选业务的传输媒体。
有线运营商已经把同轴电缆网络进行升级以支持双向通信，从而使用户可以享受他们的多项服务,这当然要追加投资。
当新的HFC网络完全实现后，将具有许多好处，它们包括：•有线电话的能力•高速Internet接入•有线电视频道数目的增加(超过200个模拟的和压缩的数字频道)•利用机顶盒的视频点播(VOD)能力•交互式电视•为满足新的数字电视标准而建立的基础结构，所有标准都是基于HFC 骨干网。
本文将阐述两种HFC网络结构： ''供电范围节点〃(PDN)和''小型光纤节点〃(MFN)。
PDN结构或类似的变种是北美配置的HFC网络的主要代表，它能支持许多新的业务。
PDN与其它HFC结构的不同之处在于，节点的大小并不是由固定用户数决定的，而是由光纤节点接收机的数量决定的。
RF放大器和网络用户终端可以由单个网络供电(AC)o MFN是网络发展的下一步，它表现了一个深层次光纤结构。
MFN是非常重要的，因为它可去除同轴有线电缆段上所有的放大器(除了必不可不的以外)。
这不仅仅增加了可靠性，而且还保证了宽带业务所需要的带宽。
首先，本文将定义一些术语和有线电视产业和正在建造的HFC 网络的相关信息。
2.传统的同轴有线电视网络一个简单的有线电视系统从前端到终端，包括接收卫星等电视信号源的接收设备。
从这些源来的信号将通过有线网络发送。
然后被放大, 再把模拟视频传送给传统的全同轴有线电缆网络。
有线电视系统是基于载波的，每套节目均占用一个载频。
载波的幅度是不断变化的，这叫幅度调制(AM)n所有的视频信道将在一个频分多路复用器(FDM)内合并起来，北美每个载波距离是6MHZo有线电视系统以两个方向传送信息，一个是向用户传送，称为前向路径(或称下行)，另一个是从用户那里来，称为反向路径(或称上行)。
在美国，前向信道被放置在54MHz以上的频率上，而5到42MHz之间的频率就被分配给反向信道。
图1显示了一个代表性的有线电视袭用的传输频谱，它的前向路径信道达到了860MHZo在前向路径，模拟信道是从54到550MH乙而数字信道是从550MHz到860MHZo有线电视网络是由三个主要部分构成的:干线、馈线和引线。
干线是用于覆盖广大的距离，经常超过10英里。
当干线是由同轴电缆组成时，那么每2000英尺就需要一个放大器。
令人吃惊的是，有线电视系统的干线部分只占了整个系统总长度的百分之十二。
放大器的级联限制了带宽，典型的级联具有20到40个放大器。
因为每个放大器都是有源部件，所以每个放大器都会给信号加入噪声和非线性失真，并且会带来放大器链的不可靠性。
有线电视系统的馈线部分面向用户的接口。
它最大的长度约为1・5英里。
这一限制是因为RF能量被分配对各个家庭进行馈送。
因此，RF电平与在长距离干线部分的电平相比，要相对更高一些。
这些更高电平进入了放大器的非线性区。
结果，导致质量指标下降。
在有线电视系统中，大约百分之三十八的长度是馈线部分。
引线是从分散的馈线进入家庭的同轴电缆。
它最大的长度为400 英尺，但在典型情况下要少于150英尺。
一个有线电视系统中的大约一半的长度是引线和家庭中的布线。
有线电视系统中的馈线部分是变化很平凡的部分。
每天都有新的用户增加，和老用户退出。
美国每年大约有20%的人搬往新的住处。
这样就造成20%的用户数波动。
对于馈线而言，支持这一持续不断的用户数波动是非常重要的。
它必须使网络具备工作有效性、物理健壮性并且易于配置。
图1. 一个有线电视系统传输频谱放大器被用于补偿传输电缆和信号分配器、分支器的频率失真。
因为放大器的电路是单向的，所以放大器单元必须先在两个方向上分离信号流。
信号分离是利用双工器电路进行的。
在经过双工之后，每个信号被放大，然后利用同样的双工器连接到同轴电缆上。
总而言之，这些早期的有线电视网络向用户发送模拟视频信号是非常好的。
但由于放大器的级联，这些网络并不适合于实时的双向高带宽业务，最主要的是网络中单收集点聚集所有回传信号的漏斗效应。
使之从80年代中期陆续开始实施光纤同轴电缆混合(HFC)传输结构。
3.混合光纤同轴(HFC)有线电视系统因为有线电视和通信公司不断努力引入新的业务，必须找到一个合理的成本提高网络容量的方法。
这个困难问题的一个极其出色的解决方案，就是HFC 系统中的光电子学的实现。
光电子学技术在高容量交互式多媒体传输所需的HFC 网络的发展上具有极其巨大的影响。
这种技术的引入使得最初为视频业务而设计的网络能够为各种交互式视频、数据和语音业务提供可靠的带宽。
HFC结构使以一种成本高效的方式提高带宽、信号质量和可靠性成为可能，这种方式能够减少维护成本和保持操作人员界面友好性。
它使两种业务成为现实。
在干线部分覆盖低损耗的光纤能够去除干线上的放大器。
这也就使同轴电缆大大缩短，典型的是四到六个放大器。
这样带来的好处包括大大减少放大器中断的脆弱性、减少带宽限制和由于放大器串联而导致的噪声积累，以及大大简化输入部分。
釆用双向传输有两个原因。
第一，光纤本身不再是干扰信号的入口了。
第二，有线电视系统被分割成大量的小型有线电视系统，而且这些小型系统彼此隔离。
如果在某个小型有线电视系统入口形成干扰的话，该干扰将不会削弱整个有线电视系统其它部分的性能。
有线电视信号的光传输用单模光纤来完成，该光纤在1310nm的波长处大约有0・35dB/km的衰减，在1550nm的波长处大约有0.25dB/km的衰减。
激光波长的选择是基于网络设计标准，包括成本、模拟性能要求以及传输距离要求等。
光纤的衰减在合理的温度范围内是固定的，而且与RF频率无关。
引入HFC网络的光节点或者光纤节点(FN),经常被安放在户外，譬如一个基座上或者悬挂在架空绞线上。
光纤节点接收光信号，把它转化为电信号，并放大，然后向本地用户发送。
在返回方向上，节点收集5-42MHZ带宽范围内的信号，并把它们以光的方式传送回前端进行处理。
在''传统〃的HFC网络中，每个光节点名义上服务500-2000个家庭。
核心网络驱动器是低成本的，而且在噪声和失真方面对模拟视频信号有良好的性能。
终端用户可以接收到经模拟视频残留边帯(VSB)调制的78个RF信道。
收费频道的可选择控制和收看前预付费通过用户机顶盒终端实现。
HFC结构的主要优势之一，是用户数可增加，并以多种格式携带多种类型信息的能力。
HFC有线电视网络和电话网之间的区别是可用宽带宽传送模拟电视。
在美国，大约有3亿模拟电视机在使用，基本上都接入了有线电视。
实际上，在这个国家有电视的家庭比有电话的家庭多。
HFC为利用低成本电视发送设备提供了充足的带宽。
要达到这些目标，需要四种关键技术：•高能量的1550nm光纤可用于携带交互式数字电视并经''多电平正交调幅〃(M・QAM)的载频信号,以及为简化光纤结构而降低网络成本的接入技术。
•利用同步光纤网络(SONET)多路复用器来进行综合数字业务传输，对于建造高速多媒体接入网络是非常关键的。
•波分复用(WDM)和密集波分复用(DWDM)不仅仅增加带宽，而且还用于光路由和降低接入成木。
•当网络光纤数量不断增长时,无源光技术对成本和性能有着极其关键的作用。
决定最佳接入结构的是足够的带宽宽度，这对于广播和交互式小范围广播而言是必须的。
HFC网络有四个与传送交互式带宽有关的因素: 频率、空间多路复用、光谱效率以及光波长。
频率决定通道大小(750MHz、862MHz或1GHz),以及决定副载波提供什么类型信号的能力。
每个频率都可以当业务设置改变时，随时使用，这与其它结构相比提供了一种独特的灵活性。
空分复用决定了骨干网中的光纤是如何运行和如何达到每个节点的，以及如何装载它们。
频谱效率允许随256-QAM或64-QAM调制技术改变，这些技术能够有效地提高频谱利用率。
最后，多种光波长，不管是DWDM或者1310/1550的结合，都可以用于一个特定的光纤中以用来提高容量。
处理好HFC反向信道是极其重要的。
为了解决潜在的光纤性能的问题，Fabry Perot(FP)和无冷却分布式反馈(DFB)激光现今均被用于网络中，靠的是业务数量的增加和性能的提高。
从前端到用户端距离一定时，光纤配置得越长，网络对电入口的影响就会越小。
由于光纤被配置得很长以进行前向传输，使RF 的级联长度缩短,提高了可靠性和降低了成本。
对于语音和数据而言，通常的选择一一至少在目前一一便是SONET 技术。
但是SONET在视频传输方面的效率并不高。
把一个或多个视频信号压缩至数字业务第三层次(DS-3)速率的视频编解码器的成本很高, 而且与传统传输系统相比，它们的性能规格比更差。
此外，SONET网络管理使用的是DS-3电路：它无法自我监视视频性能。
因此，许多宽带运营商就安装了两个并行的网络:一个用于语音和数据的SONET网络，另一个用于视频的专有数字系统。
为了解决基本的传输问题，要安装SONET多路复用器。
4.供电节点几年前，有线电视运营商开始从事于一项全国范围内的计划，把系统升级为''全业务〃HFC网络。
在那时，节点的大小根据固定用户数设置，最初可能是2000、1000或500个家庭。
当然，节点的大小是受放大器级联限制的，这样可以确保产生的噪声和互调指标极限不超标。
但在高密度区域内的节点经常遇到超过500个用户(一直到800个用户极限)，但是在低密度区域的节点经常由于级联的限制大大少于500 个用户。
一个提供干线电话业务的有线电视公司，利用分布式拓扑技术，釆用传统的90V AC供电（PS）, 50%的负荷。
对90V供电方案中，超过4000英里干线的分析表明，许多节点需要三个PS,并且平均每节点大约要达到2.5PS。
对许多节点设计的更进一步的考察指出，供电必须加强，以便能承受住两个PS无法处理的负载量。
