1、有线电视系统主要组成部分及作用有线电视系统主要由信号源、前端、干线传输和用户分配网络组成。

下图是一个有线电视系统组成的方框图。

信号源接收部分的主要任务是向前端提供系统欲传输的各种信号。

它一般包括开路电视接收信号、调频广播、地面卫星、微波以及有线电视台自办节目等信号。

系统的前端部分的主要任务是将信号源送来的各种信号进行滤波、变频、放大、调制、混合等，使其适用于在干线传输系统中进行传输。

系统的干线传输部分主要任务是将系统前端部分所提供的高频电视信号通过传输媒体不失真地传输给分配系统。

其传输方式主要有光纤、微波和同轴电缆三种。

用户分配系统的任务是把从前端传来的信号分配给千家万户，它是由支线放大器、分配器、分支器、用户终端以及它们之间的分支线、用户线组成。

2、分贝比与电平在有线电视系统和卫星接收系统中各点的电压和功率相差很大。

例如，从电视接收天线上得到功率的数量级可小到0.01微瓦而高输出放大器的输出功率却能达到10000微瓦，两者相差100万倍，计算起来相当不方便。

为了简化这种运算，人们采用分贝比来表示系统的两个功率（或电压）大小的区别。

两个功率P1和P2分贝比定义为: 10lg (P1/P2)其单位用分贝dB来表示。

利用分贝比可以表示有线电视系统的增益、衰减、交调比、载噪比等。

当需要表示系统中的一个功率（或电压）时，无法用分贝比，则可利用电平来表示。

系统中某一点的电平是指该点的功率P（或电压U）对某一基准功率P0(或电压U0)的分贝比：10lg (P/P0)= 20lg (U/U0)对同一功率P（或电压U），选用不同的基准功率P0（或电压U0）所得的电平数值不同，因此后面需要加上不同的单位以示区别。

实际应用中，基准功率P0常选做1W、1mW基准电压U0常选取做1mV、1uV，它们所对应的电平单位分别记做dBW(分贝瓦)、dBm（分贝毫瓦）、dBmV（分贝毫伏）和dBuV（分贝微伏）。

dBW、dBm、dBmV、dBuV之间的换算关系新单位原单位dBWdBmdBmVdBuVdBW+30+78.75+138.75dBm-30+48.75+108.75dBmV-78.75-48.75+60dBuV-138.75-108.75-603、分配器分配器是用来分配高频信号的部件，它能将一路输入信号均等地分成几路输出，它具有一个输入端和几个输出端。

有线电视网络结构和HFC接入基础知识第1章HFC产生 (2)1.1 背景 (2)1.1.1 有线电视网络差不多特点 (2)1.1.2 有线电视网络演进过程 (2)1.2 现状 (3)第2章二、HFC网络技术概要 (5)2.1 标准简介 (5)2.1.1 概述 (5)2.1.2 DOCSIS/EuroDOCSIS演进和应用情形 (5)2.1.3 PACKETCABLE标准演进和应用情形 (6)2.2 回传系统建设〔噪声，回传躁声问题的的抑制，回传带宽的有效利用〕 (6)2.3 双向数据实现原理――DOCSIS/EuroDOCSIS (6)2.3.1 系统结构 (6)2.3.2 通信协议框架 (7)2.3.3 物理层技术 (8)2.3.4 MAC层技术 (11)2.3.5 终端启动配置 (13)2.3.6 CMTS治理 (13)2.4 话音业务实现原理――PacketCable (13)2.4.1 系统结构 (13)2.4.2 呼叫信令 (14)2.4.3 DQoS方案 (14)2.4.4 EMTA启动配置流程 (15)2.4.5 设备治理................................................................................. 错误!未定义书签。

第1章 HFC产生1.1 背景1.1.1 有线电视网络差不多特点有线电视网和网是连接千家万户的两大网络，然而这两个网络的运行机制却是完全不同，在表1-1中对网与有线电视网进行了一个简单的比较，以加深对有线电视网络的认识：表1-1网与传统有线电视网对比我们能够看到，传统的有线电视网是一个单向广播网络，网络中传输通过调制的模拟射频信号，不同的电视频道信号在网络中占用不同的频点来区分开，其用户接入同轴电缆具有远远高于线的频谱带宽。

1.1.2 有线电视网络演进过程早期的有线电视网络是基于完全的同轴电缆的网络，随着有线电视产业和信息技术的进展，90年代初开始，在中国原有的同轴网络部分传输管道被改造为光纤，速率多为450/550MHz，确实是我们通常所说的光纤同轴混合网，即HFC网〔Hybrid Fiber Coax〕。

有线电视网络结构第一章 链路第一节 机房CMTS 机房混合情况此图为分前端机房模式1. 由环网来的光信号经BK 接收机接收后变成射频信号，用宽放放大，之后用分配分成若干路（十六）作为下行光发的推动。

光发的推动电平在18~25dBmV 之间，根据不同设备和传输频道不同而异。

2. 分路器的作用是将光发输出的光信号分成几路，比如一分四或一分六。

3.ODF 架为无原设备，是实现分路器输出光纤与外界光缆对接的一个设备。

4. 上行光纤（上行信号）传至上行光平台变成射频信号，经混合传给CMTS 主机。

注：每路上行信号电平都是不一样的，这需要在混合器上用ADC 插片调整，最后使传给CMTS 的信号为6dBmV 。

链路结构楼栋上的网络结构楼栋上的网络结构什么是分支，什么是分配？1.分配是指有一个输入，两个以上输出，每个输出口输出是相同的设备。

一般有2、3、4、6、8、10各种不同的出口。

分配器的特点是相互隔离度小，一般只能达到20~26dB。

好的也不过30dB。

一般是用作主线路的分路。

2.分支不同于分配，它是有一个输入，一个输出，一个或几个分支输出设备。

特点是反向隔离大，能达到35~40dB。

分支出口一般是直接带用户的。

3.根据使用场所使用它们，不能混为一谈。

分配的闲臵口和分支的输出口是不能空载的，要用负载（专用75欧姆负载）封上。

否则会造成阻抗失配。

引入概念：1.相互隔离：对于分配而言，每两个出口之间的隔离度叫做相互隔离。

就是在一个出口输入一个信号，再到另一个出口测量，这个损耗就是隔离度。

2.反向隔离：分支的输出口对分支口之间的隔离叫反向隔离。

无论是在分支口注入信号，还是在输出口注入信号都是一样的。

3.注意，要在阻抗匹配的情况下进行。

集中分支和集中分配的区别和用法1.集中分配是分配串分配，最终相互隔离不高。

除了路数少的分配可作为主路分路用之外，一般不使用它。

2.集中分支是用分配把一路输入分成2路或4路，然后再把每一路做成分支串。

有线电视系统的基本组成有线电视系统是一个复杂的完整体系，它由许多各种各样的具体设备和部件按照一定的方式组合而成。

从功能上来说，任何有线电视系统无论其规模大小如何、繁简程度怎样，都可抽象成如图3.1所示的物理模型，也就是说，任何有线电视线系统均可视为由信号源、前端、传输系统、用户分配网四个部分（或称四个功能模块）组成。

用户用户分配网络干线传输系统前端图3.1 有线电视系统的结构框图图3.1 中，信号源是指提供系统所需各类优质信号的各种设备；前端则是系统的信号处理中心，它将信号源输出的各类信号分别进行处理，并最终混合成一路复合射频信号提供给传输系统；传输系统将前端产生的复合信号进行优质稳定的远距离传输；而用户分配网则准确高效地将传输信号分送到千家万户。

有线电视系统有多种分类方法。

按用户数量可分为A类系统（10万户以上的系统）和B类系统（10万户以下的系统）。

按干线传输方式可分为全电缆系统、光缆与电缆混合系统、微波与电缆混合系统、卫星电视分配系统等。

按照是否利用相邻频道，可分为邻频传输系统与非邻频传输系统。

其中非邻频传输系统可按工作频段分为VHF系统、UHF系统和全频道系统。

邻频传输系统按最高工作频率又可分为300MHz系统、450MHz系统、550MHz系统、750MHz系统、1000MHz系统等。

此外，还有单向系统与双向系统之分。

一般来说，不同的系统在具体的组成上差异很大，取决于系统规模的大小、节目套数的多少、功能应用的情况等诸多因素。

为了帮助读者建立起系统的整体概念，并获得直观的认识，下面简要讨论两种最典型的模式。

3.1 传统有线电视系统的基本组成这里所谓的传统有线电视系统，是指采用邻频传输方式，只传送模拟电视节目的单向有线电视系统。

这种系统在我国极为普及，分布面广，至今仍大量存在。

1.1.1 信号源传统的有线电视系统的节目来源通常包括多个卫星转发的卫星电视信号、当地电视台发送的开路电视信号、当地微波站发射的微波电视信号、其他有线电视网通过某种方式传输过来的电视信号、自办电视节目、自办或转播的视、音频节目等，接收或产生这些节目信号的设备共同组成了系统的信号源部分。

有线电视宽带网络结构1.概述光技术的快速发展给有线网络带来了革命性的变化，有线网络需要考虑所有业务(E-mail、语音、视频等)的基带传输(模拟的和数字的)以及IP数据传输的特性。

问题的关键是能提供一个灵活的、可升级的而且在未来若干年内能够使用的网络。

有线电缆正通过提供新的和强制性的业务来解决这“最后一英里”的问题。

本文的焦点是放在物理层或者实际的网络。

与任何其它的网络相比，宽带有线电视使光纤应用于网络之中。

其目标是建成特定宽带业务网。

有线网络开创性地把光纤和传统的同轴电缆结合在一起成为一个混合网络。

这个混合光纤同轴(HFC)网络对于有线网络来说具有战略上的重要性。

光纤把模拟和数字电视从前端向终端发送。

该技术目前可把光纤信号往用户家庭的几英里范围内发送。

同轴电缆再把宽带业务传送至家庭。

最后一英里的同轴电缆被用于支持譬如电话之类的可选业务的传输媒体。

有线运营商已经把同轴电缆网络进行升级以支持双向通信，从而使用户可以享受他们的多项服务,这当然要追加投资。

当新的HFC网络完全实现后，将具有许多好处，它们包括:•有线电话的能力•高速Internet接入•有线电视频道数目的增加(超过200个模拟的和压缩的数字频道)•利用机顶盒的视频点播(VOD)能力•交互式电视•为满足新的数字电视标准而建立的基础结构，所有标准都是基于HFC骨干网。

本文将阐述两种HFC网络结构：“供电范围节点”(PDN)和“小型光纤节点”(MFN)。

PDN结构或类似的变种是北美配置的HFC网络的主要代表，它能支持许多新的业务。

PDN与其它HFC结构的不同之处在于，节点的大小并不是由固定用户数决定的，而是由光纤节点接收机的数量决定的。

RF放大器和网络用户终端可以由单个网络供电(AC)。

MFN是网络发展的下一步，它表现了一个深层次光纤结构。

MFN是非常重要的，因为它可去除同轴有线电缆段上所有的放大器(除了必不可不的以外)。

这不仅仅增加了可靠性，而且还保证了宽带业务所需要的带宽。

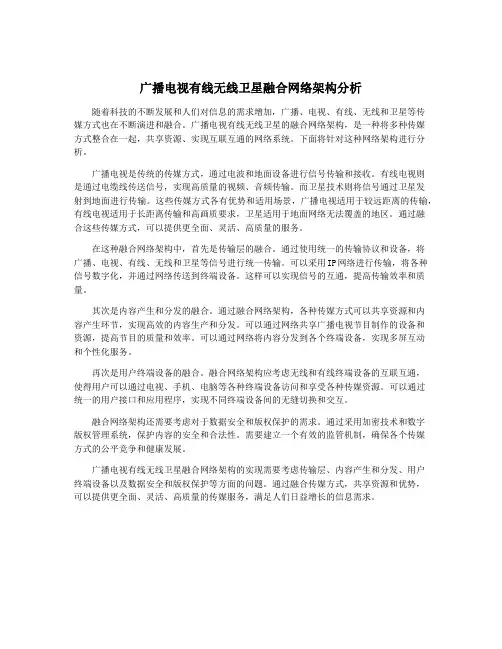

广播电视有线无线卫星融合网络架构分析随着科技的不断发展和人们对信息的需求增加，广播、电视、有线、无线和卫星等传媒方式也在不断演进和融合。
