TP483000D 通信电源 安装指南

中国电信通信电源安装技术要求
本文档旨在规定中国电信通信电源安装的技术要求，以确保其
安全可靠运行。

1. 适用范围
本技术要求适用于中国电信通信电源的安装和调试工作。

2. 安装要求
- 选择合适的安装地点，确保通信电源安装在通风良好、无腐
蚀性气体和剧烈振动的环境中。

- 安装过程中，必须确保通信电源与其他设备的有效隔离，避
免干扰或损坏。

- 通过合适的接地和绝缘措施确保安全性和可靠性。

3. 调试要求
- 调试通信电源前，必须仔细查阅相关产品说明书和技术文档。

- 进行线路和设备的连接前，必须先断电并确保安全。

- 调试过程中，应按照技术要求和操作指南，进行逐步调试和
测试。

- 完成调试后，进行必要的性能和安全测试。

4. 维护和管理要求
- 严格按照维护手册和使用说明进行设备的维护和管理。

- 定期检查通信电源的工作状态和性能，及时发现和解决问题。

- 对于发现的故障或异常，应及时报修或进行维修处理。

5. 安全要求
- 在安装和调试过程中，必须严格遵守相关安全操作规程和要求。

- 操作人员应经过专业培训，具备相关电气安全知识和技能。

- 避免擅自改变通信电源的设计和结构，确保其安全性和稳定性。

- 定期进行安全巡检和评估，确保通信电源运行的安全可靠。

以上为中国电信通信电源安装技术要求的主要内容，希望能对相关工作提供参考和指导。

通信机房-48v蓄电池安装操作流程蓄电池安装替换操作规范一( 搬运1. 由于蓄电池荷电出场，搬运时应做好极柱防护，电池端面不能受压，安全阀不允许松动，严禁短路。

2. 蓄电池搬运时应正立，轻拿轻放，严禁倒置、翻滚、摔、撞、暴晒、雨淋，电池的三面接触处不能受到撞击。

二( 贮存1. 蓄电池存放地点应干燥、清洁、通风，不能置于有大量红外线、放射线辐射、有机溶剂及腐蚀气体的环境中，远离火源，避免阳光直射。

存放期一般不超过3个月。

2. 蓄电池在存放中应保持正立，端面不能受压，安全阀不能松动，不得将无外包装木箱的电池重叠堆放。

做好极柱的绝缘防护工作，防止发生短路。

三( 安装安装前准备工作:1. 检查机房、基站市电情况是否正常，检查开关电源是否有告警。

如有异常应立即通知联通专业工程师。

2. 清点待装蓄电池及电池架组件是否齐全。

3. 清点安装使用的工具是否齐全，所有工具都必须做好绝缘防护。

安装替换步骤:1(启动移动发电机或者固定发电机组，确认发电系统正常，将发电机组处于空载待命状态。

2. 断开开关电源内一组蓄电池熔丝。

3. 确认断开的熔丝是否连接到准备先更换的一组蓄电池组。

一般可通过摸查蓄电池连接线可确定。

如通过摸查线缆无法确认，另外的操作方法为:降低开关电源浮充电压至50V，观察开关电源浮充电压和蓄电池组总电压，电压无变化的蓄电池组为断开的蓄电池组。

4. 先拆除断开蓄电池组的负极连接线，并用绝缘胶布做好绝缘保护。

然后拆除蓄电池正极连接线并做好绝缘保护。

5. 依次拆除旧蓄电池组，并按要求安装新蓄电池组，搬运过程参照上述搬运要求。

注意:部分基站内蓄电池组和主设备间距狭小，安装拆除及搬运过程中要注意不能碰到主设备。

6. 安装结束后，技术人员确认安装情况。

检查连接条是否紧固，检查电池是否有反接，安装位置是否整齐。

7. 逐个测量蓄电池单体电压与总电压，总电压不得低于51.3v,单体电压不得低于2.13V，各单体压差不得超过90mv。

通信电源设备安装工程一、通信电源系统的组成通信电源系统一般包括引入市电高压(10KV.20KV)、10KV/380V变压、380V 低压配电系统、油机发电供电系统、高频开关电源、交直流配电系统、UPS及逆变器系统、后备电源、接地系统以及集中监控系统等。

通信电源是整个通信网络的关键基础设施,是通信网络上一个完整而又不可替代的独立专业。

主要包括:1、交流供电设备1)市电;2)自备柴油发电设备;3)UPS不间断交流供电设备。

2、直流供电设备1)开关整流设备;2)蓄电池;3)高压直流开关电源;4)逆变器。

3、配电设备1)市电低压配电;2)电力室高频开关电源系统中的交流配电、直流配电;3)市电油机转换配电;4)机房通信系统内交、直流配电。

4、接地装置1)接地体;2)接地引入线;3)接地汇集线;4)接地线。

5、监控系统1)本地监控;2)远程集中监控。

二、通信电源系统特点1、现行通信电源的主流产品为直流48伏系统,主回路为:1)市电380伏经高频开关电源整流器将交流变换成直流,经直流配电系统分配供给负载;2)为了确保供电安全可靠,直流侧并联48伏蓄电池组,作后备之用。

其容量则根据后备时间(交流停电到恢复的时间)决定。

3)一般通信枢纽应设置专用交流发电设备,以备市电中断之用,目前主要配备柴油发电机组。

4)移动通信基站供电的可靠性也有了更高的要求,目前在蓄电池后备的基础上,本地网一般设置了一定配比的移动发电设备,以应对长时间市电中断。

2、由于数据设备及大量的计算机设备等系统进入机房,交流供电系统的容量激增,可靠性要求已经与直流电源要求等同。

因此在UPS设备大量广泛使用的基础上,近年来更具节能和高可靠性特点和优势的高压直流开关电源也已经开始得到推广和运用。

且前景十分广阔。

3、通信电源是任何通信系统必不可少的重要组成部分,与一般民用或工业用电相比,可靠性和安全性要求更高。

4、移动通信基站的直流电源应具备二次下电功能。

通信电源设备安装通信电源设备安装随着科技的进步和发展，通信领域在我国的应用越来越广泛。

为了保证通信设备的正常运行，通信电源设备的安装是至关重要的一步。

本文将详细介绍通信电源设备的安装方法和注意事项。

一、准备工作安装通信电源设备之前，需要进行一些准备工作，以确保安装的顺利进行。

具体包括以下几点：1.确定安装的位置：通信电源设备需要放置在通风良好、温度适宜、干燥、无尘、无腐蚀、无磁场干扰的地方。

同时，通信电源设备不应该和其他高功率电器放在同一电路中。

2.制定安装方案：在确定好安装位置后，应该对安装过程进行规划和制定安装方案。

在安装过程中，需要严格按照安装方案进行操作，以免发生安全事故。

3.检查安装设备：在进行安装之前，需要对通信电源设备进行检查，以确保设备没有损坏或者存在其它故障。

二、安装步骤1.安装支架：根据制定的安装方案，安装好支架，并将通信电源设备安装在支架上。

2.安装电源线：将电源线连接到通信电源设备上，并插入电源插座中。

在插入电源插座之前，需要检查插座是否与电源线连接正确。

3.连接电缆：将通信电源设备与设备之间的通信电缆连接好。

在连接电缆时，需要检查接线是否牢固，并确保没有短路或开路的情况。

4.扭紧螺丝：安装后需要检查螺丝是否扭紧，以免设备在移动中出现摇晃的情况。

5.安装电源保护器：为了保障设备的安全运行，通信电源设备需要安装电源保护器。

电源保护器的安装需要慎重，在安装之前先进行检查，以确保保护器的品质没有问题。

三、注意事项在进行通信电源设备的安装时，还需要注意以下几点：1.防止高温：在进行通信电源设备的安装时，需要注意对设备进行合理的散热处理，防止设备过热。

2.防止高压：在安装电源线或电缆时，需要确保电源电压符合设备的电压标准，否则会对设备造成损坏。

3.防止水浸：在安装通信电源设备时，需要防止设备被水浸泡。

4.保持清洁：为了避免设备被灰尘或其他污物污染，应该定期进行清洁，保持设备的清洁度。

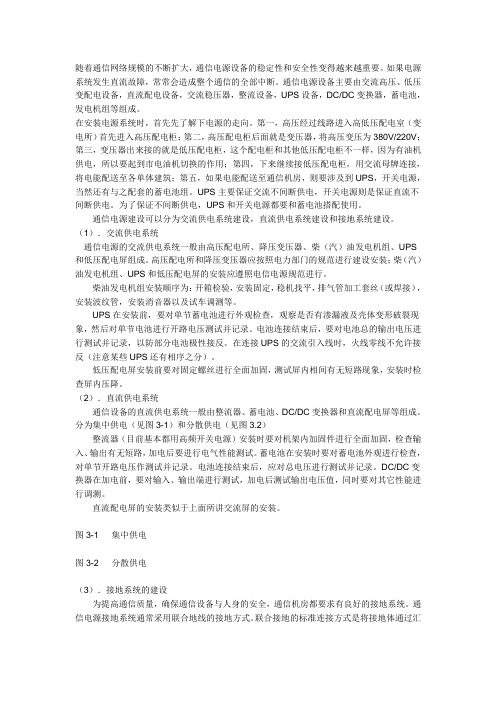

随着通信网络规模的不断扩大，通信电源设备的稳定性和安全性变得越来越重要。

如果电源系统发生直流故障，常常会造成整个通信的全部中断。

通信电源设备主要由交流高压、低压变配电设备，直流配电设备，交流稳压器，整流设备，UPS设备，DC/DC变换器，蓄电池，发电机组等组成。

在安装电源系统时，首先先了解下电源的走向。

第一，高压经过线路进入高低压配电室（变电所）首先进入高压配电柜；第二，高压配电柜后面就是变压器，将高压变压为380V/220V；第三，变压器出来接的就是低压配电柜，这个配电柜和其他低压配电柜不一样，因为有油机供电，所以要起到市电油机切换的作用；第四，下来继续接低压配电柜，用交流母牌连接，将电能配送至各单体建筑；第五，如果电能配送至通信机房，则要涉及到UPS，开关电源，当然还有与之配套的蓄电池组。

UPS主要保证交流不间断供电，开关电源则是保证直流不间断供电。

为了保证不间断供电，UPS和开关电源都要和蓄电池搭配使用。

通信电源建设可以分为交流供电系统建设，直流供电系统建设和接地系统建设。

（1）．交流供电系统通信电源的交流供电系统一般由高压配电所、降压变压器、柴（汽）油发电机组、UPS 和低压配电屏组成。

高压配电所和降压变压器应按照电力部门的规范进行建设安装；柴（汽）油发电机组、UPS和低压配电屏的安装应遵照电信电源规范进行。

柴油发电机组安装顺序为：开箱检验，安装固定，稳机找平，排气管加工套丝（或焊接），安装波纹管，安装消音器以及试车调测等。

UPS在安装前，要对单节蓄电池进行外观检查，观察是否有渗漏液及壳体变形破裂现象，然后对单节电池进行开路电压测试并记录。

电池连接结束后，要对电池总的输出电压进行测试并记录，以防部分电池极性接反。

在连接UPS的交流引入线时，火线零线不允许接反（注意某些UPS还有相序之分）。

低压配电屏安装前要对固定螺丝进行全面加固，测试屏内相间有无短路现象，安装时检查屏内压降。

（2）．直流供电系统通信设备的直流供电系统一般由整流器、蓄电池、DC/DC变换器和直流配电屏等组成。

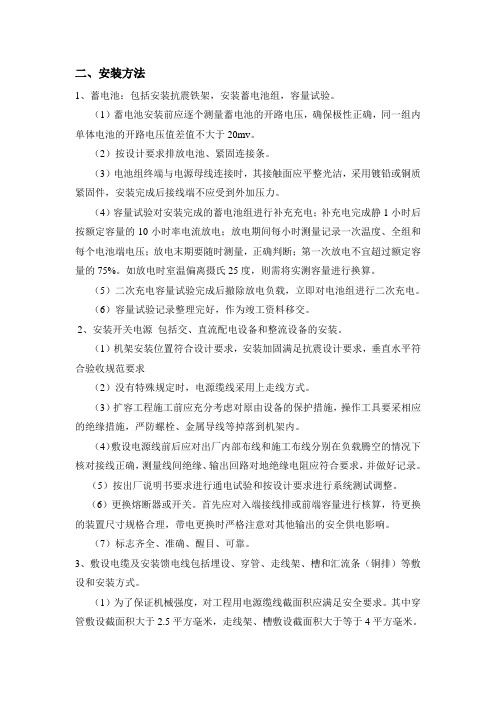

二、安装方法1、蓄电池：包括安装抗震铁架，安装蓄电池组，容量试验。

（1）蓄电池安装前应逐个测量蓄电池的开路电压，确保极性正确，同一组内单体电池的开路电压值差值不大于20mv。

（2）按设计要求排放电池、紧固连接条。

（3）电池组终端与电源母线连接时，其接触面应平整光洁，采用镀铅或铜质紧固件，安装完成后接线端不应受到外加压力。

（4）容量试验对安装完成的蓄电池组进行补充充电；补充电完成静1小时后按额定容量的10小时率电流放电；放电期间每小时测量记录一次温度、全组和每个电池端电压；放电末期要随时测量，正确判断；第一次放电不宜超过额定容量的75%。

如放电时室温偏离摄氏25度，则需将实测容量进行换算。

（5）二次充电容量试验完成后撤除放电负载，立即对电池组进行二次充电。

（6）容量试验记录整理完好，作为竣工资料移交。

2、安装开关电源包括交、直流配电设备和整流设备的安装。

（1）机架安装位置符合设计要求，安装加固满足抗震设计要求，垂直水平符合验收规范要求（2）没有特殊规定时，电源缆线采用上走线方式。

（3）扩容工程施工前应充分考虑对原由设备的保护措施，操作工具要采相应的绝缘措施，严防螺栓、金属导线等掉落到机架内。

（4）敷设电源线前后应对出厂内部布线和施工布线分别在负载腾空的情况下核对接线正确，测量线间绝缘、输出回路对地绝缘电阻应符合要求，并做好记录。

（5）按出厂说明书要求进行通电试验和按设计要求进行系统测试调整。

（6）更换熔断器或开关。

首先应对入端接线排或前端容量进行核算，待更换的装置尺寸规格合理，带电更换时严格注意对其他输出的安全供电影响。

（7）标志齐全、准确、醒目、可靠。

3、敷设电缆及安装馈电线包括埋设、穿管、走线架、槽和汇流条（铜排）等敷设和安装方式。

（1）为了保证机械强度，对工程用电源缆线截面积应满足安全要求。

其中穿管敷设截面积大于2.5平方毫米，走线架、槽敷设截面积大于等于4平方毫米。

对于网优工程例如室内分布系统原则上应采用阻燃缆线，并尽量采用双护套铜芯缆线。

通信电源设备安装规范随着社会的发展，通信设备被广泛应用于各个领域。

而这些设备正常运行所必需的通信电源设备，同样是不可或缺的。

不过，通信电源设备的安装是一项十分重要的任务，一旦出现问题可能会对设备造成影响，必须非常注意。

因此，通信电源设备的安装规范必须得到重视。

首先，在安装通信电源设备前，必须对设备进行严格的检查和测试。

例如，检查电源设备的电压值是否与所需电压相同、检查输出电压是否稳定；同时，还应该测试电源设备的绝缘性能和漏电流等参数，确保电源设备的性能符合标准。

其次，在安装时需要注意正确接线。

通常，电源设备应根据接线图进行接线，并按照标准颜色进行接线。

接线时应注意线缆的长度、直径和扭矩的要求，尽可能减少接头的数量。

不仅如此，还应该在接线后进行电路测试，以确保电源设备能够正常工作。

第三，通信电源设备肯定需要进行地线连接。

这是一个十分重要的步骤，因为地线的作用是保障设备的电气安全。

因此，地线必须与设备的地线端子连接，但不得与其他接线端子同时连接；地线线径不应过小，应选用铜线或者更好的铜包钢线；设备壳体应接地，地线不宜过长，否则会影响电流的正常流动。

最后需要注意的是，安装时必须符合相关的安全规范。

例如，通信电源设备的设备接地电源线必须符合国家标准，同时还应根据现场安全情况选用合适的保护措施。

在工作时必须遵守规范，操作过程中不得存在消防安全隐患，杜绝电线搭接、盲目改进安装方式等行为的发生。

综上所述，通信电源设备的安装规范是十分严格的。

为了确保设备的正常运行，必须在安装前进行相关的检查和测试，安装时需要严格按照指定接线方法进行接线，地线连接也需要符合相关要求，同时还需要遵守相关的安全规范。

只有这样，才能保证设备的正常运行和使用寿命。

通信电源安装流程工程流程图饴柬室内设备的安装原则《• 1.机房机架设备位置安装正确，符合安装设计平面图要求。

.:. 2.用铅锤测量，机架安装垂直度偏差不大于3mm。

•3.相邻机架紧密靠拢，列机面应在同一平面，水平偏差不大于2mm。

•：• 4.各种螺廷必须拧紧，同类螺廷露出螺帽的长度一致。

•5.机架上的各种零件不得脱落或碰坏，漆面完好，各种文字和符号标志正确、清晰、齐全。

j•：• 6 .防静电地板必须盖好。

走线架安装流程幵始刀确定走纟戋架垂直高度“确定走线架与侧墙距高确定吊挂安装点3走线架安装原则•1 .电缆走线架安装位置应符合施工图设计的规定，左右偏差不得超过50mm。

2.水平走线架与列架保持平行或直角相交，水平度每米偏差不得超过2mm。

•3.吊架每隔1~1.5米应安装一组，走线架吊拄的安装应整齐牢固，保持垂直，无歪斜现象。

•:・4.安装沿墙走线架，在墙上的支撑物应牢固可靠，沿水平方向的间隔距离均匀。

•:・5.安装后的走线架应整齐一致，不得有起伏不平或歪斜现象。

•:・6.金属桥架及槽道节与节间应连接牢固，不应有缝隙及高低不平观琴；所有连挨点采用金属平板直连件或采用导线作电气连通，鑿不走线架须謨证与机房的接地体接地度好。

♦走线架图(3)走线架走线架走线槽•设备安装要求1.机架安装•(1)机架安装位置符合设计要求。

机架固定度好，手推时无明显摇晃感觉，满足防震要求。

♦:. (2)机架垂直度偏差小于3mm,水平误差不大于2mm,各机架间应紧密靠拢，机架间连接加固符合设计要求。

•(3)多机架时，各机架的设备面板成直线。

•:・(4)机柜前后门应开、关顺畅。

机架前后应不小于0.8米空间O•(5)架内电缆间距10cm绑扎整齐美观，长度适中。

•:・(6)机架必须布放地线到保护地排接地。

机架的列、架标签整洁清晰，端子上客种原识完整齐全•:・(7)在机架易损伤光缆的部位，必须使用套管加以保护，套管不得过长或过短) •:・(8)机架内交流设备通过空开引电，禁止使用插线板供电。

通信电源安装实例电源专业的电源系统组成、基本术语及明白各种图标和图例〔新设计的大型通信局（站）原则上采用分散供电方式〕交直流电源系统组成：〔交流引入――交变直转换――直流输出〕交流电引入：市电分为三相四线制〔TN-C系统：U/V/W/N〕和三相五线制〔TN-S 系统：U/V/W/N/G〕，其中U/V/W为火线，N为零线，G为保护地线；市电供应的等级〔四个等级：一类市电/二类市电/三类市电/四类市电；它们的区别主要是根据通信局址所处的级别和重要性，市电的高、低要求标准不同，导致允许停电时间长短不同〕及电费费率体制〔照明和通信系统用电是单独计费还是统一计费，会导致设计中交流电源线接法不同；比如现在局方照明系统和通信系统费率体制相同，则照明系统和通信系统直接可以在同一个交流配电输出柜内引接；如果它们费率体制不相同，则照明系统和通信系统则不可以在同一交流输出柜内引接，照明系统或通信系统其一应该在另装计费器（电表）下的交流系统输出端子引接〕。

N W V U（火）交流电源线选取：现代通信通常选择RVVZ 1000和RVVZ22 1000两种电源线型号。

RVVZ 1000表示高阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套软电缆（电缆耐压1000V），适用于通信机房内绝大部分场合；RVVZ22 1000表示锴装高阻燃铜芯聚氯乙烯阻燃聚氯乙烯护套软电缆（电缆耐压1000V），适用于通信机房地槽、地沟等易于挤压破损的场合。

在机房设备搬迁改造工程设计中，如果遇到通信机房内的电源线采用BV等系列的情况，除非运营商特殊要求，搬迁改造后新增的电源线首选RVVZ系列。

下图体现了RVVZ 1000（3芯＋1芯）电源线缆的内部结构，内含4条线，例如：RVVZ 1000（3*25＋1*16）mm2表示这条电源线内含3条25 mm2的电源线和1条16 mm2的电源线，共计4条线；如果采用RVVZ 1000（3芯＋2芯）的电源缆线，则电缆内应含5条线，表示方法同上所述。
