南瑞五防插件使用说明

五防系统使用说明及注意事项五防系统使用说明及注意事项1.安装软件软件时打开备份文件（E盘5防备份）将安装文件内新软件安装在C:\Program Files，然后将名为灵宝的压缩包解压缩后放在指定位置，最好是C盘以外驱动盘2.使用该套5防系统时，打开武汉程序文件夹，其中名为huitu的为绘图软件，画图，更改元件属性（名称，锁码，逻辑规则等）时使用该软件，执行文件名为tu.exe,五防软件文件夹内名为wf.exe的为执行文件，图标为一串钥匙。

进行模拟操作，打印操作票，遥控操作时该软件配合电脑钥匙使用3.使用该系统前，先打开wf.exe，即桌面名为五防的快捷方式，此时软件提示是否与监控通讯，若选择是，那么开电锁的时候只能用遥控操作，若选择否，那么开电锁就需就地操作，注意，无论遥控还是就地，柜上显示就地或远方的把手一定要拨到相应位置，否则无法成功操作4.在电脑钥匙和wf.exe配合使用之前，一定要将相应一次图文件通过该软件和电脑钥匙通讯线传输进电脑钥匙，该一次图通常以.wf为后缀名存放在名为“五方软件”的文件夹内，若更改一次图内刀闸或断路器的属性后，在下次使用前一定要先把更改后的图文件传输进电脑钥匙，具体传输方法为：通过通讯线连接好电脑钥匙和电脑，打开电脑钥匙选择通讯功能后按确定键，使电脑钥匙处于接受信息状态，此时打开wf.exe，选择菜单第一项系统管理，在下拉菜单里选择传输站信息，若干分钟后即可完成信息传输，即学习图文件。

其中更改锁码时注意软件内显示为锁码16进制数值，通过计算机上计算器将十进制转换为16进制后再输入保存5.图文件传输进电脑钥匙后，点击软件上方设备对位菜单，然后点击开操作票菜单，输入正确用户名密码（在系统管理菜单里通过操作员管理可以增加或删除操作人员，管理员密码为123，该密码可通过管理员密码修改可以修改密码）和操作票名称后该软件即进入模拟预演状态，通过鼠标在图形上做模拟操作，若操作符合五防逻辑规则，则在软件左下方出现正确提示信息，反之若违反五防逻辑规则，则在软件右下方出现出错信息的提示，点击保持可以看清错误提示信息，有效避免了误操作的发生。

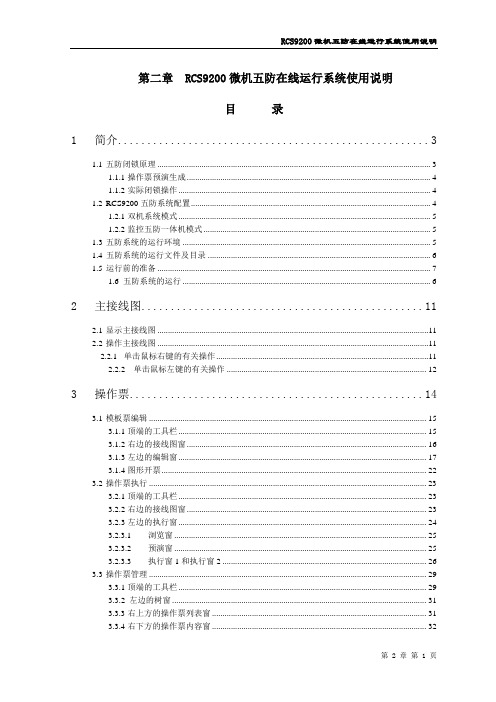

第二章 RCS9200微机五防在线运行系统使用说明目录1 简介 (3)1.1五防闭锁原理 (3)1.1.1 操作票预演生成 (4)1.1.2 实际闭锁操作 (4)1.2RCS9200五防系统配置 (4)1.2.1 双机系统模式 (5)1.2.2 监控五防一体机模式 (5)1.3五防系统的运行环境 (5)1.4五防系统的运行文件及目录 (6)1.5运行前的准备 (7)1.6 五防系统的运行 (6)2 主接线图 (11)2.1显示主接线图 (11)2.2操作主接线图 (11)2.2.1单击鼠标右键的有关操作 (11)2.2.2 单击鼠标左键的有关操作 (12)3 操作票 (14)3.1模板票编辑 (15)3.1.1 顶端的工具栏 (15)3.1.2 右边的接线图窗 (16)3.1.3 左边的编辑窗 (17)3.1.4 图形开票 (22)3.2操作票执行 (23)3.2.1 顶端的工具栏 (23)3.2.2 右边的接线图窗 (23)3.2.3 左边的执行窗 (24)3.2.3.1 浏览窗 (25)3.2.3.2 预演窗 (25)3.2.3.3 执行窗1和执行窗2 (26)3.3操作票管理 (29)3.3.1 顶端的工具栏 (29)3.3.2 左边的树窗 (31)3.3.3 右上方的操作票列表窗 (31)3.3.4 右下方的操作票内容窗 (32)3.4打印设置 (32)3.4.1 顶端的工具栏 (33)3.4.2 左边的树窗 (36)3.4.3 右边的编辑窗 (36)3.5五防锁浏览 (41)4 工作票 (43)4.1工作票主窗口 (43)4.2顶端的工具栏 (44)4.3左边的树窗 (47)4.4右边的编辑窗 (47)4.5右边的编辑窗 (52)RCS9200微机五防在线运行系统使用说明电力部门历来十分重视电力系统的安全运行，然而我国每年都会发生很多因操作人员误操作产生的重大事故，造成巨大的生命财产损失。

防止发电机损坏反事故措施：1. 发电机静转子线圈和铁芯温度严格按照运行规程规定执行。

并按照规定正常情况下每4个小时记录一次。

2. 发电机在并网前必须从零起升压，发现问题，及时减励磁为零，待问题解决后，重新合入励磁开关，从零起升压。

3. 发电机自动准同期装置处于完好状态，按照规定使用自动准同期装置并列。

4. 做好并机前准备工作，特别要重点检查直流回路不得一点接地，如出现一点接地，立即查找并排除直流接地异常，防止发生两点接地，造成非同期并列事故。

5. 汽轮机达到额定转速，具备并机条件时，才能将发变组主刀闸合入和将6KV段工作电源开关小车推至运行位置，防止发生非同期并列事故。

6．发电机如出现“非全相”运行，要严格按照运行规程规定，在发电机空载运行情况下，根据当时状况，分别进行处理。

7．发电机开机冲转前，停机止速后用500V兆欧表测量转子绝缘绕组不低于0.5 MΩ和使用2500V兆欧表测量发电机静子绕组绝缘电阻1MΩ/KV以上。

8. 发电机转子一点接地保护应投入正确，发生转子一点接地后应自动投入两点接地掉闸保护。

发电机保护如：差动、定子接地、负序过流等保护应投入正确，如保护因故退出时，必须由总工程师批准。

9．加强对发电机、励磁机、励磁变的维护检查工作，防止发生火灾。

10 . 加强直流系统的维护检查工作，确保控制电源正常。

11. 严格执行发电机紧停规定。

RCS9200型微机五防系统管理制度一、微机五防系统所实现的五种防止电气误操作的内容：1、防止带负荷分、合刀闸；2、防止误入带电间隔区间；3、防止误分、合断路器；4、防止带电挂地线；5、防止带地线合刀闸；二、RCS9200型微机五防系统的投入：1、五防系统应投入运行状态，如无特殊情况不得退出运行。

2、系统由于某种原因需要退出时应办理申请手续，经主管专业负责人同意，总工程师批准后才能退出。

3、系统的万能解锁密码一般不能使用，确因系统故障，电脑钥匙不能开锁时经值班长同意，专业负责人确认开锁顺序正确后才能使用，并且专业负责人监护。

<关于nt2000监控与南瑞FJNT五防通讯的说明>一、五防通讯方式nt2000作为当地监控系统与五防通讯有两种主要方式：五防主动发送解锁表方式和监控向五防申请遥控两种方式。

下面针对这两种方式的做法做如下说明：1.监控遥控操作前询问五防的方式：通过判断遥信库中的五防闭锁标志来对遥控进行闭锁操作。

具体做法是：1)narint2000.ini下的配置项IsNeedWfbxBeforeYk改为1，等待五防允许的时间可在narint2000.ini下的WfbxWaitTime配置项修改。

2)建五防厂(厂号为2)3)在上屏转发类的转发遥信库增加《监控往五防转发的实遥信》（监控提供该表）。

其中厂号指的是五防厂厂号，序号为转发的序号，相关名ID为该站的实遥信（或遥测）ID，用信息选择器发送得到。

注意：可遥控的开关遥信号必须和库中遥控序号定义库中的序号一致，比如遥控序号定义库中“出线2开关”遥控序号“7”，则在转发遥信库中“出线2开关”序号也必须是“7”。

4)在遥信库中的五防厂增加遥信记录，即《五防往监控转发的虚遥信》（五防提供该表,具体点号设定视规约而定）。

5)在"厂站规约设置"中的"真实对应厂号"填写该五防厂对应的实厂厂号，比如鹿苑变的厂号为0，五防厂为2，则厂站规约设置中五防厂这条记录的真是对应厂号写0，其他的按默认。

6)注意“遥信库”中多了两个域段：1.“遥控闭锁标志”：表示该遥信遥控时需要判断五防是否闭锁，需要人工设置是否要判。

2.“五防闭锁实时态”：表示该遥信当前五防闭锁状态：分别为五防闭锁，五防不闭锁和未知，该域不需人工设置。

7)遥控时会先等待五防允许，如果不要这个功能，想直接遥控，可以把narint2000.ini下的配置项IsNeedWfbxBeforeYk改为0，也可以把遥信库中的对应遥信的“遥控闭锁标志”置为“遥控不闭锁”。

等待五防允许的时间可在narint2000.ini下的WfbxWaitTime配置项修改。

RCS9000与南瑞五防通讯插件使用说明安装RCS9000与南瑞城乡事业部的五防系统的通讯模块是RCS9000系统的数据库插件模块，将文件Nari_wf.dll拷贝到RCS9000系统的目录下的DBPlugins子目录中，并重新运行RCS9000系统即可。

注意：五防插件模块不包括在标准的安装程序中，需要五防的工程只需按上述方法将五防插件文件拷贝到指定的目录，且只能拷贝一个五防插件。

组态当插件拷贝到指定的目录后，运行数据库定义工具，在组态界面上左边的树列表中有“南瑞五防”一项，用鼠标双点他，可弹出五防通讯的组态界面，如下图所示：1、五防闭锁标志:五防闭锁标志：指定用于反映五防闭锁的遥信点。

当五防系统要求“闭锁全部遥控”时，该遥信将被置1，当五防系统要求“全部解锁遥控”时，该遥信将被置0。

注意：当画面上需要显示五防闭锁标志，或其他模块需要该标志时，可以指定该标志，否则不需要指定，不影响系统功能；该遥信的值有五防通讯模块设置，而不是有总控上送的，因此在遥信必须是在总控组态的范围之外的遥信。

2、五防通讯标志：五防通讯标志：指定用于反映五防通讯标志的遥信点。

当五防系统与RCS9000系统通讯正常时，该遥信将被置1，否则，该遥信将被置0。

注意：（同上）3、五防串口设置：设置与五防系统通讯所用的串口、波特率、通讯监视超时等4、五防遥信设置：设置传送给五防系统的遥信量，其数目与顺序应与五防系统的组态相适应。

注意：南瑞五防系统系统规定：第0个五防遥信不能闭锁，因此不要使用该遥信，应该设置为空点5、虚遥信设置：设置五防系统传送给RCS9000后台的虚遥信，其数目与顺序应与五防系统的组态相适应。

若后台不虚要五防系统反送的虚遥信，该项可以清空。

注意：南瑞五防系统系统规定：第0个五防虚遥信由系统保留，因此不要使用该遥信，应该设置为空点遥信列表的编辑:在列表内点鼠标右键弹出操作菜单，有三项内容：插入、插入多行、删除插入：在当前行的下方插入一空行插入多行:弹出对话框（如图），询问行数，若按“确定”则在当前行的下方插入多空行删除：删除用户选定的一行或多行多行选择的方法：点中需要选中的第一行，按住Shift键，再点需要选中的最后一行，连续的一片将被选中。

五防系统操作流程
一、五防系统基本概念
二、五防系统的操作流程
1、首先，需要安装五防系统的设备，包括可视对讲机、报警控制器、警报器件、电视监控及门禁系统。

具体安装方法视实际需要而定，一般需
要根据拟安装环境进行现场布线，安装设备，然后进行调试，以确保系统
正常运行。

2、连接光纤线路。

光纤线路是五防系统的重要部分，暗线采用单模
光缆或双模光缆，它们将相关的设备连接起来，形成一个完整的系统。

4、设置入侵报警（又名警报器件）。

警报器件可以帮助识别窃贼或
其他未经授权的入侵者，它们可以帮助实现监控和报警功能。

具体安装和
调试方法视实际情况而定，一般使用固定安装或电池供电
5、安装门禁系统。

珠海优特五防机转发设置(适用于优特基于UT-2000型和ＤＮＢＳⅡ～Ⅴ型等微机防误闭锁装置)一、波特率及奇偶校验等与装置统一。

RS232 方式通讯。

规约为：UTWF.dll。

（可支持多个五防）。

二、如有虚遥信须添加设备名，保护装置名、呼唤单元。

添加保护装置（五防转换遥信（呼唤号：同装置号）、五防虚遥信（呼唤号：装置号+1）），三、五防转换遥信：全锁（0，0），全解(0，1)，单步执行(0，2),遥控对应遥信（遥控号/8+1，遥控号%8），对应采集装置为：五防转换遥信。

四、虚遥信位置从00，01，02.....07,10……对应采集装置为：五防虚遥信接收样码：a5,5a,a5,5a,01,03,00,02,01,ff,01,06五、转发定义：转发遥信：号从0开始，不能断开．只转发开关类遥信。

最大转发量252*8=2016 个遥信. 即转发遥信号不能超过2015。

遥控对应的遥信转发时逻辑号应不超过1023。

如转发号非逻辑号，则五防机应按逻辑号来对应遥信，不可按转发号对应遥信。

接收样码：a5,5a,a5,5a,00,02,00,01,01,00,04转发遥测：建议号从0开始，不断开．最大转发量127 个遥测。

即转发遥测号不能超过126。

五防机应按转发号来对应遥测，不可按逻辑号对应遥测。

(如五防机不需要遥测，可不转发。

)接收样码：a5,5a,a5,5a,00,07,00,01,01,00,09转发电度：无。

转发遥控：无。

六、后台（主站）在信号处理中，通过遥控条件来设置。

如YK1的遥控条件（分闸、合闸条件一样）可如下设置：全锁分||全锁合&&单步合&&YK1遥信合七、可对时。

八、全部闭锁遥控接收样码：a5,5a,a5,5a,00,04,00,01,01,00,06 a5,5a,a5,5a,01,04,00,01,01,00,07发送至五防：a5,5a,a5,5a,00,44,00,01,05,00,4a九、全部解锁遥控接收样码：a5,5a,a5,5a,00,04,00,01,08,00,0d a5,5a,a5,5a,01,04,00,01,08,00,0e发送至五防：a5,5a,a5,5a,00,44,00,01,05,00,4a十、单步解锁遥控如1#（逻辑号，非转发号）转发遥信。

RCS-9200 微机五防系统运行桌面图标后，启动RCS-9200系统。

1首先确认系统是否与后台监控RCS-9700系统网络通讯正常。

点击本系统开始菜单，点击“报文监视”，打开“网络通讯报文监视”，如果有握手报文，即为收发报文，即为通讯正常，如图（图2-1）（图2-1）打开五防接线图，点“模拟开票”，（如图2-2）（图2-2）出现以下画面：点绿色小三角“开始预演开票”：（如图3-1）（图3-1）开票之前需填写本次操作任务详细情况：（如图3-2）（图3—2）出现之前开错较多步骤或想重新预演开票，直接点任务窗口上或（如图9—2）（图9—2）确定本票操作预演完毕，点“结束预演开票”：（如图13—1）（图13—1）如果此次预演票为以后操作，可定为预开票，只需点击画面“确定”按钮：（如图13-2）此时需提前打印该票，可直接在“打印操作票”前内打上“√”，（如图14-1）（图14-1）（图14-2）点“确定”：（本系统操作倒闸票支持多间隔操作任务输入，字节较多时直接链接到下一页）。

如本次票为即时操作，可直接在“转为执行票”前内打上“√”，（如图15-2）（图15-2）然后输入“操作人”及“监护人”，口令，注意“操作人”和“监护人”不能为同一个人：（如图16-1）（图16-1）（图16-2）口令输入完毕后，系统会自动下传该操作票，出现五防操作票下传窗口，注意：1、确定电脑数据线插上电脑钥匙串口并在开机状态（状态为主界面，显示南瑞继保电气有限公司界面）2、确定电脑钥匙内无操作票步骤存在，如有票存在，请删除，具体操作见电脑钥匙说明书）。

确认后点“是”按钮，开始操作下传执行票到电脑钥匙，直至点“下传”（如图17-1、17-2）（图17-1）（图17-2）单击下传，弹出如图所示菜单。

（图18-1）下传完之后电脑钥匙会语音报出接收正确。

（当有提示操作，而五防机不需执行提示操作时，必须先拔开电脑钥匙后，再执行点击下传电脑钥匙后提示的“确定”按钮。

南瑞串口五防规约监控五防机通讯协议在接口传输的内容上，双方进行双向信息传送，即：1 监控向五防传送监控采集的实时遥信信息，报文格式为：EB 90 EB 90 EB 90 71 F4 XX XX XX YY F0 XX XX XX XX YY F1 XX XX XX XX YY ……其中：XX为实遥信信息状态内容，YY为校验码。

2 五防向当地监控传送五防系统采集的虚遥信信息，报文格式为：EB 90 EB 90 EB 90 F1 A9 XX XX XX YY 00 ZZ ZZ ZZ ZZ ZZ YY 01 ZZ ZZ ZZ ZZ YY……其中：ZZ为虚遥信信息状态内容，YY为校验码。

3 五防机在执行操作票过程中，向监控发送三种控制报文：全部闭锁遥控，全部解锁遥控，允许单步遥控，每次连发三遍。

（1）五防机进入开操作票状态，则由五防机向监控机连续发三遍“全部闭锁遥控”报文（设定遥信序号为FFFFH）。

EB 90 EB 90 EB 90 F1 B9 01 MM NN YY 00 FF FF FF FF YY其中，01 为虚遥信信息长度字节，MM、NN为部颁标准CDT 规约中的目的地址和原地址，YY为校验码。

监控机在收到此报文后，知道此时进入开票操作状态，立即封锁全部报文。

（2）五防机操作票操作结束后，则由五防机向监控机连续传送三遍“全部解锁遥控”报文（设定遥信序号为：FFFEH）：EB 90 EB 90 EB 90 F1 B9 010100YY 00 FF FE FF FF YY监控机收到此标志后，知道此时进入正常运行状态，解除对全部遥控的闭锁。

（3）在开票操作过程中对票中要执行的遥控操作，则由五防机向当地监控连续传送三遍“允许单步遥控”报文来控制（序号从0开始）。

例如对于实遥信序号为27的设备开放遥控闭锁，报文为：EB 90 EB 90 EB 90 F1 B9 01 01 00 YY 00 1B 00 FF FF YY。
