自由基乳液聚合原理
- 格式:ppt
- 大小:1.97 MB
- 文档页数:23

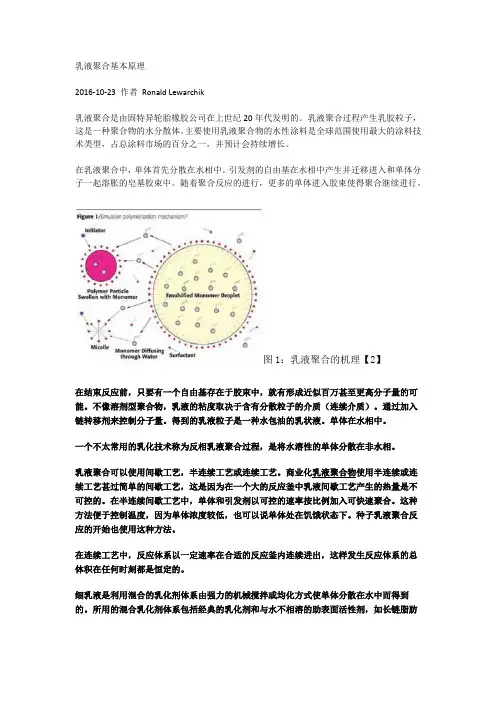

乳液聚合基本原理2016-10-23 作者Ronald Lewarchik乳液聚合是由固特异轮胎橡胶公司在上世纪20年代发明的。
乳液聚合过程产生乳胶粒子,这是一种聚合物的水分散体。
主要使用乳液聚合物的水性涂料是全球范围使用最大的涂料技术类型,占总涂料市场的百分之一,并预计会持续增长。
在乳液聚合中,单体首先分散在水相中。
引发剂的自由基在水相中产生并迁移进入和单体分子一起溶胀的皂基胶束中。
随着聚合反应的进行,更多的单体进入胶束使得聚合继续进行。
图1:乳液聚合的机理【2】在结束反应前,只要有一个自由基存在于胶束中,就有形成近似百万甚至更高分子量的可能。
不像溶剂型聚合物,乳液的粘度取决于含有分散粒子的介质(连续介质)。
通过加入链转移剂来控制分子量。
得到的乳液粒子是一种水包油的乳状液。
单体在水相中。
一个不太常用的乳化技术称为反相乳液聚合过程,是将水溶性的单体分散在非水相。
乳液聚合可以使用间歇工艺,半连续工艺或连续工艺。
商业化乳液聚合物使用半连续或连续工艺甚过简单的间歇工艺,这是因为在一个大的反应釜中乳液间歇工艺产生的热量是不可控的。
在半连续间歇工艺中,单体和引发剂以可控的速率按比例加入可快速聚合。
这种方法便于控制温度,因为单体浓度较低,也可以说单体处在饥饿状态下。
种子乳液聚合反应的开始也使用这种方法。
在连续工艺中,反应体系以一定速率在合适的反应釜内连续进出,这样发生反应体系的总体积在任何时刻都是恒定的。
细乳液是利用混合的乳化剂体系由强力的机械搅拌或均化方式使单体分散在水中而得到的。
所用的混合乳化剂体系包括经典的乳化剂和与水不相溶的助表面活性剂,如长链脂肪醇或烷烃(如鲸蜡醇或鲸蜡烷)。
最终的聚合物颗粒几乎和初始单体液滴的大小相同。
相比用常规手段制得的乳液,它们的粒径分布更广泛。
【4】表1.乳液聚合中原材料的选择在微乳液聚合中,初始系统是由经典的乳化剂,例如月桂基磺酸钠的帮助下在水中分散成10到100纳米液滴的单体,助表面活性剂,如低分子量醇(戊醇或己醇)组成。
自由基乳液聚合生产工艺引言自由基乳液聚合是一种常见的聚合反应方法,用于生产乳液聚合物。
乳液聚合物是一类常见的高分子材料,具有广泛的应用领域,如涂料、胶黏剂、纺织品等。
本文将介绍自由基乳液聚合的基本原理、聚合反应机制、生产工艺以及一些常见的应用。
自由基乳液聚合的基本原理自由基乳液聚合是一种通过自由基引发剂诱导的聚合反应。
其基本原理是将单体和引发剂溶于水中形成乳液,通过控制反应条件使引发剂分解生成自由基,进而引发单体之间的聚合反应,最终形成聚合物颗粒。
聚合反应机制自由基乳液聚合的聚合反应机制主要包括三个步骤:引发、扩链和终止。
引发是通过引发剂分解产生自由基,引发剂通常是过氧化物类化合物,如过氧化氢、过氧化苯甲酰等。
一旦引发剂分解生成自由基,它们就会与乳液中的单体分子发生反应,生成活性自由基。
扩链是聚合反应的主要步骤,活性自由基与单体发生加成反应,将单体的双键打开形成新的自由基。
这些新的自由基会继续与其他单体反应,不断扩大聚合物的长度。
终止是聚合反应的最后一步,当反应物中的自由基数量减少时,聚合反应会逐渐停止。
终止可以通过多种方式实现,例如两个自由基相互结合、与抗氧化剂反应等。
自由基乳液聚合的生产工艺材料准备乳液聚合的材料主要包括单体、引发剂、乳化剂等。
单体是聚合反应的主要组成部分,可以选择合适的单体根据所需的聚合物性质进行选择。
引发剂是产生自由基的关键物质,一般选择合适的过氧化物类化合物作为引发剂。
乳化剂是用于稳定乳液,使单体和引发剂均匀分散在水相中。
乳化乳化是指将单体、引发剂和乳化剂与水混合形成乳液的过程。
乳化的目的是使乳液中的各组分均匀分散,防止沉淀和分层。
通常,首先将水加入反应容器中,然后逐渐加入乳化剂,搅拌均匀。
接下来,将单体和引发剂加入到乳化剂溶液中,继续搅拌使其充分混合。
反应控制反应控制是乳液聚合中非常重要的一步,它决定了乳液聚合物的性能和质量。
一般来说,反应控制包括反应时间、温度、pH值和搅拌速度等因素的控制。
实验三⼄酸⼄烯酯的乳液聚合实验三⼄酸⼄烯酯的乳液聚合-⽩乳胶的制备⼀、实验⽬的了解⾃由基型加聚反应的原理和乳液聚合的⽅法。
⼆、实验原理乳液聚合是烯类单体在乳化剂的作⽤下,分散在⽔相中呈乳状液,并在引发剂的作⽤下进⾏聚合反应,得到的微粒(0.1~1.0微⽶)、状态分散在⽔相中的聚合物乳液,这种乳液稳定性良好,由于使⽤⽔作分散介质,具有经济安全和不污染环境的优点,⼴泛应⽤于涂料、粘合剂、纺织印染和纸张助剂等的制造。
三、主要试剂及仪器醋酸⼄烯酯、聚⼄烯醇、乳化剂OP—10、过硫酸铵、碳酸氢钠、邻苯⼆甲酸⼆丁酯三⼝烧瓶、搅拌器、温度计、球形冷凝管、滴液漏⽃等四、实验步骤1.聚⼄烯醇的溶解在装有搅拌器、温度计和球形冷凝管的250ml三⼝烧瓶中加⼊44ml去离⼦⽔和0.5g乳化剂OP—10,开动搅拌,逐渐加⼊3g聚⼄烯醇,加热升温,在80~90℃保持0.5⼩时左右,直到聚⼄烯醇全⾯溶解,冷却备⽤。
2.将0.3g过硫酸铵溶于⽔中,配成5%的溶液3.聚合把10g 蒸馏过的醋酸⼄烯酯和2ml 5%过硫酸铵⽔溶液加⾄上述三⼝烧瓶中,开动搅拌器,⽔浴加热,保持温度在65~75℃。
当回流基本消失时,⽤滴液漏⽃在1.5~2⼩时内缓慢按⽐例地滴加34g醋酸⼄烯酯和余量的过硫酸铵⽔溶液。
加料完毕后升温到90~95℃,⾄⽆回流为⽌,冷却⾄50℃,加⼊2~4ml 5% 碳酸氢钠⽔溶液,调整pH⾄5~6,然后慢慢加⼊5g邻苯⼆甲酸⼆丁酯搅拌冷却1⼩时,即得⽩⾊粘稠的乳液。
五、注意事项1.聚⼄烯醇溶解速度较慢,必须完全溶解。
2.滴加单体的速度要均匀,防⽌加料太快,发⽣爆聚冲料等事故。
3.搅拌速度要适当,升温不能过快。
六、思考题1.聚⼄烯醇在反应中起什么作⽤?为什么要与乳化剂OP—10混合使⽤?2.为什么⼤部分的单体和过硫酸铵要以逐步滴加的⽅式加⼊?3.过硫酸铵在反应中起什么作⽤?其⽤量过多或过少对反应有何影响?4.为什么反应结束后要⽤碳酸氢钠调整pH=5~6 ?。

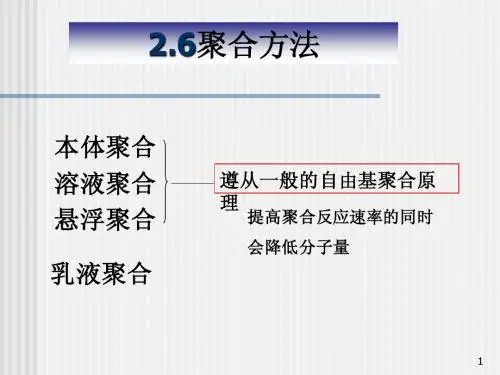

自由基聚合的四种方法自由基聚合是高分子化学中最常用的聚合方法之一,它是通过自由基引发剂引发的聚合反应,将单体分子聚合成高分子链的过程。
自由基聚合方法具有操作简单、反应条件温和、适用范围广等优点,在工业生产中得到广泛应用。
本文将介绍自由基聚合的四种方法。
一、自由基聚合反应自由基聚合反应是一种通过引发剂产生自由基,引发单体分子聚合成高分子链的反应。
自由基聚合反应的一般过程如下:1. 引发剂产生自由基2. 自由基引发单体分子聚合3. 高分子链不断增长4. 反应结束,高分子链停止增长自由基聚合反应的引发剂有很多种,常用的有过氧化物、亚硝酸盐、过硫酸盐等。
引发剂的选择要考虑到反应温度、反应速率、反应产物等因素。
二、自由基聚合的溶液聚合法自由基聚合的溶液聚合法是将单体分子溶解在合适的溶剂中,加入引发剂后进行聚合反应。
这种方法适用于聚合物的分子量较低,分子结构较简单的情况。
溶液聚合法的优点是反应条件温和,反应速率较快,但产品纯度较低。
三、自由基聚合的悬浮聚合法自由基聚合的悬浮聚合法是将单体分子悬浮在水中,加入引发剂后进行聚合反应。
这种方法适用于聚合物的分子量较高,分子结构较复杂的情况。
悬浮聚合法的优点是反应条件温和,反应速率较快,产品纯度较高。
四、自由基聚合的乳液聚合法自由基聚合的乳液聚合法是将单体分子和表面活性剂混合,形成乳液后加入引发剂进行聚合反应。
这种方法适用于聚合物的分子量较高,分子结构较复杂的情况。
乳液聚合法的优点是反应条件温和,反应速率较快,产品纯度较高。
此外,乳液聚合法的产品具有较好的分散性和稳定性,可广泛应用于涂料、胶粘剂等领域。
总之,自由基聚合是一种常用的高分子化学方法,具有操作简单、反应条件温和、适用范围广等优点。
不同的自由基聚合方法适用于不同的聚合物分子结构和分子量,选择合适的方法可以提高反应效率和产品质量。
乳液聚合法
乳液聚合(Emulsion Polymerization)是一种特殊的聚合反应,也称
乳液自由基聚合或自由基乳液聚合。
它是以液相中自由基发生体外聚合反应,而不在固相中发生的一种聚合方式。
乳液聚合有三个基本步骤:反应配制、反应体系的形成和反应本身。
乳液聚合的反应配制包括准备重叠反应产物的原料,例如,自由基起始剂,聚合物起始剂,凝胶和表面活性剂等。
然后,在反应体系的组装中,将以上原料加入到反应器中,并对反应器中的温度和湿度进行调节。
要进行乳液聚合反应,需要加入一定量的聚合物起始剂以此启动以自由基为起始剂的反应,这种反应具有一定的节制,其反应速度与温度和湿度有关。
经过一系列的过程和反应,聚合物粒子被制造出来,例如聚氨酯、乳胶和酯树脂等。
乳液聚合的最终产物具有乳胶样的外观和结构,有相当的粘附性、硬度等特性,大多数乳液聚合产物没有明显的熔融点,因此,乳液聚合也被称为没有熔融点的聚合。
乳液聚合已经成为制造实际应用于日常生活物品中的高分子材料的重要工艺之一,这些物品包括乳胶、水性油漆、乳胶塑料、水性清漆、聚脂等。
由于乳液聚合产物具有优越的物理和化学性能,因此也可以用于金属表面处理,如电镀、电泳、终点抛光等,也可以用于作为涂料的预处理,以使涂料更好的粘结等。
丙烯酸聚合成丙烯酸乳液原理
丙烯酸乳液是由丙烯酸单体和其他单体通过乳液聚合反应合成的。
乳液聚合是一种自由基聚合反应,其基本原理如下:
1. 引发剂分解:在乳液聚合反应中,引发剂通常是过氧化物或偶
氮化合物,它们在一定温度下分解,产生自由基。
2. 自由基引发:自由基与丙烯酸单体中的双键发生反应,形成一
个新的自由基,这个自由基又可以引发其他单体的反应。
3. 链增长:自由基不断引发单体的反应,形成一个长链的聚合物。
4. 链终止:当自由基相互结合或与其他物质发生反应时,链增长
过程停止,形成一个稳定的聚合物。
在乳液聚合中,单体和引发剂被分散在水中,形成一个乳液体系。
乳液聚合的优点是反应速度快、分子量高、聚合物乳液稳定等。
通过
调整单体的种类和比例、引发剂的种类和用量、反应温度等参数,可
以控制乳液的性能和质量。
