定制衣柜设计及⼯艺标准汇报⼈：文⼩库2024-10-09•定制衣柜初认识•定制衣柜设计规范⽬录•定制衣柜⼯艺规范•柜体设计⽅式•衣柜计价⽅式定制衣柜初认识01定制衣柜介绍定制衣柜主要是以板件（标准板件⼤⼩2440*1220）根据客户需求所出的图纸经过开料、封边、排孔等步骤加⼯⽽成。

衣柜的主要组成部分衣柜的主要组成部分有顶板、底板、侧板、层板、活层、中侧板、中竖板，背板，脚线以及其他功能部件。

定制衣柜初认识定制衣柜设计规范02宽度⽅向上定制设计⽅式设计分区涵盖标准模块与可变动模块，确保宽度⽅向上的⾼度定制化。

⾼度⽅向上定制设计⽅式结合标准柜体与顶柜，实现⾼度⽅向上的灵活定制，满⾜不同需求。

设计思路不常⽤区设计不常⽤区时，需考虑辅助件的使⽤，当单个独立柜体⼤于1200mm时，需要设计中侧板。

常⽤区设计常⽤区时，需考虑⼈体⼯程学，确保使⽤最舒服的位置，使⽤频率⾼，是视觉的中⼼点。

次常⽤区设计次常⽤区时，需考虑产品强度限制，当单个设计空间宽度⼤于1000时，需增加中竖板。

设计⼈体⼯程学设计空间宽度限制单个设计空间没有中隔板时宽度不能⼤于1000mm，⼤于1000时，需增加中竖板；如果单个独立柜体⼤于1200mm时，需要设计中侧板。

柜体宽度分割当柜体宽度⼤于2400mm时，需将柜体分成两个或两个以上独立柜，利⽤柜体连接螺丝进⾏连接，原因：板材规格限制，标准板材规格2440mm*1220mm。

固层设计加固单个设计空间⼤于800时，必须设计⾄少⼀块固层，安装时需在背部⽤⾃攻螺丝将背板与固层连接加固，原因：⽆固层加固容易导致层板变形，影响使⽤。

设计分区规范定制衣柜⼯艺规范03背板⼯艺背板安装与加固采⽤8mm背板，侧板与顶底板开槽，超过1200需分上下两块，有固层分割则内进20开宽9mm深5mm槽位，⽆层板分割则加100mm加固条，⽤M4*16螺丝斜45度锁紧。

中侧板应⽤当单个柜体超过1200mm时，需要使⽤中侧板，该块侧板双⾯开槽，槽位宽度为9mm，深度为5mm，中侧板的使⽤增强了柜体的稳定性，同时也⽅便了后续的安装与维护。

思乡办公家具：健康生活，精彩办公衣柜的结构一、整体衣柜柜体结构：（1）侧板（2）顶、底板（3）层板（4）转角柜立撑（5）脚线（6）背板（7）格子架（8）裤架（9）独立抽屉柜（10）穿衣镜（11）拉篮二、衣柜产品（模块）的结构分类：:思乡办公家具：健康生活，精彩办公注：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变柜体统一称为直型柜（圆方软件生成柜体用此编号）1）叠放柜YA ：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。

请看图例：2）叠放挂衣柜YB ：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是层板下面是挂衣杆结构。

请看图例：正视图顶视图顶视图思乡办公家具：健康生活，精彩办公3）挂衣柜YC ：主要是挂衣服，裤子，放其它东西的柜子；上(下)都是挂衣杆结构。

请看图例：4）叠放储物柜YD ：主要是叠放毛巾或衣服，带抽屉或功能配件储放物品的柜子，上面是层板，下面是抽屉或拉蓝，格子架。

请看图例：正视图顶视图顶视图思乡办公家具：健康生活，精彩办公5）挂衣储物柜YE ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是挂衣杆，下面是抽屉或拉蓝，格子架。

请看图例：6）叠储挂衣柜YF ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是层板，下面挂衣杆，再下面是抽屉或拉蓝。

请看图例：顶视图思乡办公家具：健康生活，精彩办公7）可变柜体YG ：主要是指深度，高度标准；只有宽度从801—1200mm 可变称为可变柜体。

请看图例：8）柜体的层板间距：柜子的层板间距分为两种317mm 与367mm 。

一般情况下317mm为正常间距，如果在设计时挂衣间距不够，也可以用367mm 为间距标准。

请看图例：正视图顶视图思乡办公家具：健康生活，精彩办公三、衣柜产品结构知识：1、直型柜的结构知识1）板式衣柜的组合是侧板包顶（底）板，侧板与顶（底）板的连接是用三合一和木梢连接的。

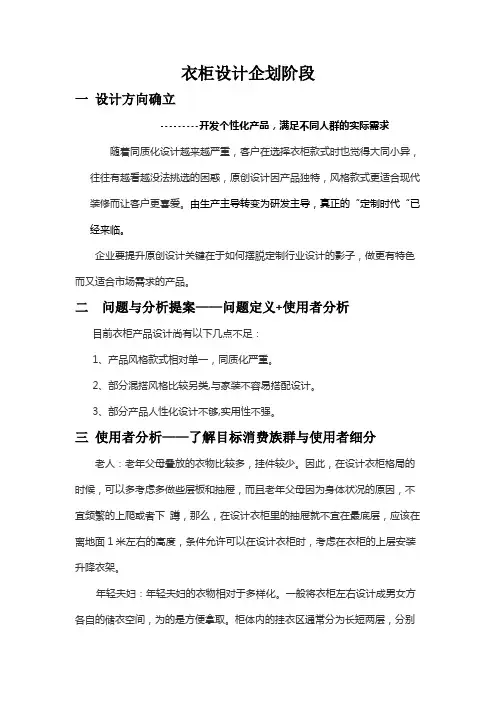

衣柜设计企划阶段一设计方向确立---------开发个性化产品，满足不同人群的实际需求随着同质化设计越来越严重，客户在选择衣柜款式时也觉得大同小异，往往有越看越没法挑选的困惑，原创设计因产品独特，风格款式更适合现代装修而让客户更喜爱。

由生产主导转变为研发主导，真正的“定制时代“已经来临。

企业要提升原创设计关键在于如何摆脱定制行业设计的影子，做更有特色而又适合市场需求的产品。

二问题与分析提案——问题定义+使用者分析目前衣柜产品设计尚有以下几点不足：1、产品风格款式相对单一，同质化严重。

2、部分混搭风格比较另类,与家装不容易搭配设计。

3、部分产品人性化设计不够,实用性不强。

三使用者分析——了解目标消费族群与使用者细分老人：老年父母叠放的衣物比较多，挂件较少。

因此，在设计衣柜格局的时候，可以多考虑多做些层板和抽屉，而且老年父母因为身体状况的原因，不宜频繁的上爬或者下蹲，那么，在设计衣柜里的抽屉就不宜在最底层，应该在离地面1米左右的高度，条件允许可以在设计衣柜时，考虑在衣柜的上层安装升降衣架。

年轻夫妇：年轻夫妇的衣物相对于多样化。

一般将衣柜左右设计成男女方各自的储衣空间，为的是方便拿取。

柜体内的挂衣区通常分为长短两层，分别存放大衣和上装，一般的衬衫也可以设计一个独立的小抽屉或者搁板，这样不至于因为过多的衣物挤压在一起而皱折难看。

而像内衣、领带和袜子这些小物件，可设计一个格子架来放置，既有利于衣物的保养，拿取物件也更直观方便;不常用的毛衣可放在较深的抽屉里，长裤则可设计一个专用的衣柜裤架存放。

儿童：儿童的衣物，通常挂件较少，叠放的衣物较多，而且需要考虑儿童玩具的摆放问题，可以在衣柜设计时候，考虑一个大的通体柜，上层是挂件，下层空置，可方便儿童随时打开柜门拿取或收藏玩具，满足儿童好玩的心态四相关产品分析(一)、衣柜的样式主要包括成品衣柜、整体衣柜以及木工打制衣柜。

1.成品衣柜。

成品衣柜一般可以在建材市场或是家具卖场进行选购，这种衣柜是由商家制造出来的，衣柜的款式和风格比较多样。

三米长衣柜合理设计效果图纸三米长衣柜合理设计效果图三米长衣柜定制合理设计图衣柜设计的注意事项一、根据家庭的人口构成，合理设计衣柜的空间①、老年人叠放衣物较多，挂件较少，而且大多数衣物可能长期都不会穿戴，因此在设计时可以考虑多些独立的层板和抽屉，把使用较少的衣物分开存放，而且考虑到老年人行动不方便，抽屉不宜设计在最底层或偏低的位置，应该在离地面900mm高左右，这样老人家就可以很方便的拿取衣物;②、夫妻的衣物，则多样化，有职业正装、休闲装和运动装等等。

一般将左右两边分别设置成夫妻各自的储衣空间，如果房间面积够大的话。

柜体内的衣通分为长短两层，分别储存风衣、连衣裙或上衣，衬衫、上衣等可以挂在短层衣通也可以放置于独立的小抽屉或层板，但是不能叠放太多，这样会使衣物褶皱。

内衣、领带和袜子可用专用的时尚抽屉、豪华领带夹和裤架，既有利于衣物保养，取物也更直观方便;毛衣等季节性强的衣物可以放在顶柜里面;③、儿童的衣物，一方面考虑到儿童玩具的摆放问题，最好能在衣柜设计时多设计一些抽屉、层板或格子架等，另一方面考虑到儿童的衣物随着年龄的增长会经常更换，所以设计一些衣通等挂件的地方还是有必要的，而且儿童房的衣柜颜色也很有讲究，应该以暖色调为主。

二、合理分区①、虽然每个家庭的衣物老老少少、大大小小一大堆，但是如果空间设计合理的话，找寻衣物很方便，也很节省时间。

不会出现为了找件衣服翻遍衣柜，或者某件自己喜爱的衣服躺在某个角落长期闲置的情况。

②、在季节轮换不是很明显的地区，每季要更换的衣服并不多的,建议可以将衣柜按衣物更换频率划分。

在衣柜的顶部放一些这个季度不经常更换的衣物或被褥等，而下部可以放一些要经常更换的衣物，以挂件居多，这样在晾干衣物并熨烫之后，可以直接挂在容易拿的地方，下次需要的时候就很方便。

三、规范设计①、一般来说，衣柜的每个储衣空间尺寸上都是有讲究的。

挂短衣或上装的空间高度不低于800mm;挂长大衣的高度不低于1400mm;抽屉的高度不低于150mm～200mm;至于叠放衣物的柜体，以衣物折叠后的宽度来看，柜体设计时宽度在330mm～400mm之间、高度不低于350mm;整个衣柜上端是设计顶柜，放置棉被等不常用物件，高度也要不低于400mm。

第七部分图型表达与综合设计一、三视图的概念1、视图的定义光线照射在物体在投影面所产生的图形称为视图。

2、视图的种类1)主视图——光线从前往后方向照向物体所得视图；(一般也叫正视图)2)俯视图——光线从上往下方向照向物体所得视图；(一般也叫顶视图)3)左视图——光线从左往右方向照向物体所得视图；4)背视图——光线从后往前方向照向物体所得视图；(一般也叫后视图)5)底视图——光线从下往上方向照向物体所得视图；(一般也叫仰视图)6)右视图——光线从右往左方向照向物体所得视图。

3、三视图的表达方式及名称1、表达方式宽（W）X 深（D）X 高（H）2、名称a、主视图b、俯视图c、侧视图（宽×高）（宽×深）（深×高）注:侧视图是指左视图或是右视图中的一种。

（如果图形复杂，一种表达不清楚；哪么左右视图要同时表达）4、视图线的表达含义粗实线：表达基本视图中可见轮廓线；虚线：表达视图中不可见轮廓部分的线。

5、三视图的画法说明1）首先是在平面上定义一坐标，将平面画分为四个区间面；2）将不同的投影视图按规定摆放在<1>、<2>、<3>区间里面；3）在第<4>区间里画出角的平分线作为辅助线；4）根据图形尺寸画出各图形，但要求各图形画时一定要宽度对应宽度、深度对应深度、高度对应高度、切角位对切角位来绘制。

5）注意实线与虚线是否表达清楚。

6、三视图的图形画法示例：例1：尺寸：800（W ）X550（D ）X 680（H ）例2：顶柜尺寸：1000（W ）X 598（D ）X 500（H ）三 视 图立 体 图俯视图正视图顶柜立体图侧视图二、衣柜制图的标准表达方式(画法) 1、直型柜的画法1)侧板的画法：是用两根双竖线来表示侧板；如果是两块侧板重叠，表示方法是三根双竖线2)顶（底、层）板的画法：用两根双横线来表示。

2、转角柜图形的表达当整个柜子的形状为L 形时，其转角处需做成一个L 形（900x900mm ）的独立柜子。

衣柜免拉手布局设计标准尺寸衣柜免拉手布局设计标准尺寸是指在设计衣柜时，不使用传统拉手设计，而是采用免拉手布局的尺寸标准。

这种设计方式可以使衣柜看起来更加简洁、美观，也更方便使用。

以下是衣柜免拉手布局设计的标准尺寸：1. 衣柜高度：标准尺寸是2400mm，可以根据实际需要调整，但不建议低于2300mm，以确保衣柜内的空间足够使用。

2. 衣柜深度：标准尺寸是600mm，这样能够容纳一般大小的衣物和衣架。

如果有特殊需求，例如需要放置一些长型衣物，可以考虑增加深度。

3. 衣柜宽度：标准尺寸是900mm至1200mm之间，这样可以容纳一套成人衣物。

如果需要更宽的衣柜，可以根据实际需求进行调整。

4. 衣柜门的宽度：标准尺寸是450mm至600mm之间，这样可以方便打开和关闭衣柜门。

如果衣柜宽度较大，可以考虑增加门的数量，确保便利性。

5. 衣柜内部的布置：在衣柜的设计中要考虑到不同类型的衣物分类摆放的需求。

一般来说，可以设置上下两层挂杆，中间可以设计抽屉、层板、吊篮等功能区域，以满足不同需求的存放和整理。

6. 免拉手位置的设计：免拉手布局一般采用隐藏式设计，可以在衣柜门侧板内部设置开门缝隙，用于开启和关闭衣柜门。

免拉手的位置一般设置在衣柜门的下部或侧部，便于使用时直接推开。

7. 免拉手面板的尺寸：免拉手面板的标准尺寸是200mm至300mm之间，这样可以确保手部能够轻松操作衣柜门。

如果需要更大面板，可以根据实际需要扩大。

总之，衣柜免拉手布局设计的标准尺寸可以根据实际需求进行调整，但需要注意的是要确保衣柜的高度、深度和宽度符合标准，同时合理安排衣柜内部的功能区域，以提高使用的便利性和舒适感。

意大利列宾实木家居馆再与大家分享一下定制衣柜时的一些标准设计参数：一、衣柜产品的常见设计形式：（1）一字型（2）L型（3）U型二、衣柜产品的设计标准技术参数：1、柜体设计标准高度H（适用于所有类型的衣柜）：（1）1950mm，（2）2100mm，（3）2250mm，（4）2400mm，（5）如有需要，在以上设计标准高度上面均可加顶柜（顶柜适宜设计高度：400--600mm）2、柜体单元柜设计标准净空宽度W：2.1 适用于趟门柜和开放柜（产品整体宽度大于2.4米以上应考虑分两个单体柜拼制）（1）350mm（2）464mm（3）564mm（4）764mm（5）可变尺寸：除以上标准宽度以外的＜1200mm的任意宽度。

2.2在一套衣柜产品里面，除以上标准宽度以外，一个面只允许有一个宽度为可变尺寸。

即：在L型、U型衣帽间里面分别允许有两个和三个可变尺寸。

2.3 适用于平开门衣柜单扇门宽度300mm-500mm，以衣柜门板的宽度一致为设计和计价标准，即一个正视面的衣柜（不含转角柜），不管是单个柜体还是多个柜体组成，只要所有门板的宽度一致则算标准。

3、柜体设计标准深度D： 3.1趟门衣柜：（1）外侧板为600mm，中侧板为490mm （2）外侧板为650mm，中侧板为550mm； 3.2开放柜侧板分别为490mm 和550mm； 3.3平开门衣柜：3.3.1如果衣柜门板为内嵌门，外侧板深度不变，其它板件随门板厚度不同而内进相应尺寸+2mm；外侧板深度分别为570mm和600mm；3.3.2如果衣柜门板为外盖门，其深度（含门板）分别为570mm和600mm。

4、衣柜转角柜设计标准：4.1 标准尺寸为900mm×900mm（配490mm深柜体） 4.2 标准尺寸为900mm×1050mm（配550mm 深柜体）5、衣柜上下分格参数：衣柜固层最佳设计参考高度（L架小侧板的设计高度）为987mm、1137mm；对应分格层高参数为净空317mm、367mm进级。

衣柜内部合理设计图衣柜内部如何设计才最合理要想衣柜能够有大容量，且衣物都能分门别类的收纳，保持柜体内部干净整洁，这就必须把衣柜内部设计好。

那么衣柜内部要如何设计才是最合理的？接下来通过衣柜内部合理设计图或许能让你更直观的来感受下衣柜设计的那些讲究。

衣柜内部如何设计才最合理一、按功能设计从上到下，一个衣柜最起码需要的功能区有搁板、椭圆形长架子、格子架、抽屉、裤架，当然还有很多衣柜里面还有拉篮领带夹等等。

搁板是用来放大型衣物或者是被子的，换季的衣服也能放在上面；椭圆形的长架子上面主要挂的是一些当季的或者是易褶皱的衣物，这种长架子的承重力一定要很好；格子架是用来放袜子或者是一些皮带等等物品，既不浪费空间，又能起到很好的受纳作用；抽屉当然就是用来存放私人物品的啦，还可以再装上锁具，确保私密性；裤架，字面意思就能理解，用来悬挂裤子的。

一般家里使用的衣柜，只有满足了这几个功能，才能保证简便快捷的日常生活，还可以根据自己的需求，多增加一些便利的分区。

二、按人群设计衣柜按照使用人群的不同，分为老年人衣柜、年轻人衣柜、儿童衣柜，所以针对不同年龄层的人群，衣柜内部的设计也会不一样。

老年人随着年龄的增大，比较喜欢折叠衣物，这样存取方便，因此悬挂的衣物比较少，因为老年人的身体并没有年轻人硬朗，不宜频繁的上爬或者下蹲，所以如果是摆放在老人房间里面的衣柜，建议还是搁板和抽屉多一些。

衣柜的最顶端只要留一个摆放棉被的空间就可以了，其余的搁板之间距离不要太远，抽屉放在离地面一米左右的地方比较合适，这样老人在拿取衣物时，不需要那么费力。

年轻小夫妻衣服相对来说比较的多样化，最好是衣柜分两边，一人各占一半，再或者，经济条件允许的情况下，还是做一个整体的衣帽间比较好。

谁也不打扰谁，拿取不要太方便。

现在的很多柜子为了好看，经常会做成三道或者四道推拉门，这其实是很不合理的，一般情况下，这种门的其中两扇门在开门时是连在一起的，这就造成了必然会有一扇门堵死的情况，太浪费。

！菲欧娜整体衣柜菲欧娜衣柜制图标准（2008版）,内部资料注意保密重庆欣单元橱柜厂部编制2008年5月25日为了规范厂部衣柜生产的标准，避免在图形中由于表达不清、标注不规范而产生不必要的损失，现厂部制定出衣柜图形的表达及尺寸标注规范，希望各门市收到此标准后，按照下面的标注规范与表达方式严格制图。

衣柜图形的表达:一：视图的概念：（1）在衣柜制作中均由三视图来把衣柜的整体结构体现出来（三视图就是我们平常统称的平面图、立面图、侧视图）（2）三视图中所表达的是长（W）×深（D）×高（H）（3）平面图表达长×深，立面图表达长×高，侧视图表达深×高。

注：侧视图是指左视图或右视图中的一种。

（如果图形复杂，一种表达不清楚；那么左右视图要同时表达）（4）视图线的表达含义：实线所表达的是基本视图中可见轮廓线。

虚线所表达的是视图中不可见轮廓部分的线。

(具体可参照衣柜侧面示意图)。

（5）三视图中的画法根据图形尺寸画出各图形，但要求各图形画时一定要宽度对应宽度、深度对应深度、高度对应高度、切角对应切角位来绘制。

注意实线与虚线是否表达清楚。

二：视图画法示意图：（1）$（2）衣柜平面示意图。

独立衣柜平面图连体衣柜平面图(2) 平面图中必须画出衣柜长度（W ）和厚度（D ），图中W1、W2所表示的是独立衣柜生产长度，W 是总长。

D1表示衣柜柜体生产深度，D2表示门板生产厚度，D 表示衣柜深度总深。

注:有门衣柜如果在制图中没有分部尺寸标注，衣柜深度标注只有总长（D ）的，厂部将按照D-D2的标准计算生产衣柜柜体深度。

连体衣柜只需标注总长尺寸W ，深度同上规范标注。

(3)衣柜立面图示意图：立面图（4）立面图中必须画出衣柜长度（W）和高度（H），立面图中绘制侧板时必须用两根双竖线来表达：如果是两块侧板重叠，表示方法是三根线条。

顶（底、层）板必须用两根横线表示。

重叠部分同样是三根横线表示。

意大利列宾实木定制衣柜标准设计参数一、衣柜产品的常见设计形式：（1）一字型（2）L型（3）U型二、衣柜产品的设计标准技术参数：1、柜体设计标准高度H（适用于所有类型的衣柜）：（1）1950mm，（2）2100mm，（3）2250mm，（4）2400mm，（5）如有需要，在以上设计标准高度上面均可加顶柜（顶柜适宜设计高度：400--600mm）2、柜体单元柜设计标准净空宽度W：2.1 适用于趟门柜和开放柜（产品整体宽度大于2.4米以上应考虑分两个单体柜拼制）（1）350mm（2）464mm（3）564mm（4）764mm（5）可变尺寸：除以上标准宽度以外的＜1200mm的任意宽度。

2.2在一套衣柜产品里面，除以上标准宽度以外，一个面只允许有一个宽度为可变尺寸。

即：在L型、U型衣帽间里面分别允许有两个和三个可变尺寸。

2.3 适用于平开门衣柜单扇门宽度300mm-500mm，以衣柜门板的宽度一致为设计和计价标准，即一个正视面的衣柜（不含转角柜），不管是单个柜体还是多个柜体组成，只要所有门板的宽度一致则算标准。

3、柜体设计标准深度D：3.1趟门衣柜：（1）外侧板为600mm，中侧板为490mm （2）外侧板为650mm，中侧板为550mm；3.2开放柜侧板分别为490mm 和550mm；3.3平开门衣柜：3.3.1如果衣柜门板为内嵌门，外侧板深度不变，其它板件随门板厚度不同而内进相应尺寸+2mm；外侧板深度分别为570mm和600mm；3.3.2如果衣柜门板为外盖门，其深度（含门板）分别为570mm和600mm。

4、衣柜转角柜设计标准：4.1 标准尺寸为900mm×900mm（配490mm深柜体）4.2 标准尺寸为900mm×1050mm（配550mm 深柜体）5、衣柜上下分格参数：衣柜固层最佳设计参考高度（L架小侧板的设计高度）为987mm、1137mm；对应分格层高参数为净空317mm、367mm进级。
