拉伸法测金属丝的杨氏模量

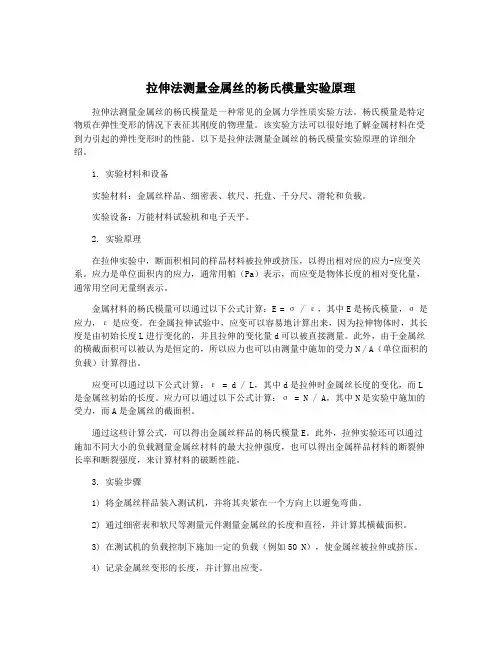

拉伸法测量金属丝的杨氏模量实验原理拉伸法测量金属丝的杨氏模量是一种常见的金属力学性质实验方法。

杨氏模量是特定物质在弹性变形的情况下表征其刚度的物理量。

该实验方法可以很好地了解金属材料在受到力引起的弹性变形时的性能。

以下是拉伸法测量金属丝的杨氏模量实验原理的详细介绍。

1. 实验材料和设备实验材料：金属丝样品、细密表、软尺、托盘、千分尺、滑轮和负载。

实验设备：万能材料试验机和电子天平。

2. 实验原理在拉伸实验中，断面积相同的样品材料被拉伸或挤压，以得出相对应的应力-应变关系。

应力是单位面积内的应力，通常用帕（Pa）表示，而应变是物体长度的相对变化量，通常用空间无量纲表示。

金属材料的杨氏模量可以通过以下公式计算：E = σ / ε，其中E是杨氏模量，σ是应力，ε是应变。

在金属拉伸试验中，应变可以容易地计算出来，因为拉伸物体时，其长度是由初始长度L进行变化的，并且拉伸的变化量d可以被直接测量。

此外，由于金属丝的横截面积可以被认为是恒定的，所以应力也可以由测量中施加的受力N / A（单位面积的负载）计算得出。

应变可以通过以下公式计算：ε = d / L，其中d是拉伸时金属丝长度的变化，而L 是金属丝初始的长度。

应力可以通过以下公式计算：σ = N / A，其中N是实验中施加的受力，而A是金属丝的截面积。

通过这些计算公式，可以得出金属丝样品的杨氏模量E。

此外，拉伸实验还可以通过施加不同大小的负载测量金属丝材料的最大拉伸强度，也可以得出金属样品材料的断裂伸长率和断裂强度，来计算材料的破断性能。

3. 实验步骤1) 将金属丝样品装入测试机，并将其夹紧在一个方向上以避免弯曲。

2) 通过细密表和软尺等测量元件测量金属丝的长度和直径，并计算其横截面积。

3) 在测试机的负载控制下施加一定的负载（例如50 N），使金属丝被拉伸或挤压。

4) 记录金属丝变形的长度，并计算出应变。

5) 通过读取测试机显示器上的内部传感器确定金属丝的负载荷。

拉伸法测金属丝的杨氏模量实验报告一、实验目的1、学会用拉伸法测量金属丝的杨氏模量。

2、掌握光杠杆放大原理和测量微小长度变化的方法。

3、学会使用游标卡尺、螺旋测微器等测量长度的仪器。

4、学习数据处理和误差分析的方法。

二、实验原理杨氏模量是描述固体材料抵抗形变能力的物理量。

假设一根粗细均匀的金属丝，长度为＼（L\），横截面积为＼（S\），在受到外力＼（F\）作用下伸长了＼（＼Delta L\）。

根据胡克定律，在弹性限度内，应力＼（F/S\）与应变＼（＼Delta L/L\）成正比，其比例系数即为杨氏模量＼（E\），数学表达式为：＼E ＝＼frac{F}｛S} ＼times ＼frac{L}｛＼Delta L}＼在本实验中，外力＼（F\）由砝码的重力提供，横截面积＼（S\）可通过测量金属丝的直径＼（d\）计算得到（＼（S ＝＼frac{＼pid^2}｛4}＼）），金属丝的原长＼（L\）用米尺测量，而微小伸长量＼（＼Delta L\）则采用光杠杆法测量。

光杠杆装置由光杠杆、望远镜和标尺组成。

光杠杆是一个带有三个尖足的平面镜，前两尖足放在平台的沟槽内，后尖足置于金属丝的测量端。

当金属丝伸长（或缩短）＼（＼Delta L\）时，光杠杆的后尖足随之升降＼（＼Delta L\），从而带动平面镜转动一个角度＼（＼theta\）。

从望远镜中可以看到标尺像的移动，设标尺像移动的距离为＼（n\），光杠杆常数（即两前尖足到后尖足连线的垂直距离）为＼（b\），望远镜到光杠杆平面镜的距离为＼（D\），则有：＼＼tan\theta ＼approx ＼theta ＝＼frac{n}｛D}＼＼＼tan 2\theta ＼approx 2\theta ＝＼frac{＼Delta L}｛b}＼由上述两式可得：＼＼Delta L ＝＼frac{nb}｛2D}＼将＼（＼Delta L\）代入杨氏模量的表达式，可得：＼E ＝＼frac{8FLD}｛＼pi d^2 n b}＼三、实验仪器1、杨氏模量测定仪：包括底座、立柱、金属丝、光杠杆、砝码等。

拉伸法测金属丝的杨氏弹性模量弹性模量是衡量材料受力后发生形变大小的重要参数之一，弹性模量越大，越不易发生形变。

本实验采用拉伸法测量杨氏弹性模量。

实验中，涉及到较多长度量的测量，根据不同测量对象，选用不同的测量仪器。

本实验要求能通过1.掌握用光杠杆法测量微小长度的原理和方法。

2.用杨氏弹性模量仪，掌握拉伸法测定金属丝的杨氏弹性模量。

3.学会用逐差法处理实验数据。

【实验仪器】杨氏弹性模量仪，钢卷尺，水准仪，螺旋测微器。

【实验原理】一、拉伸法测定金属丝的杨氏弹性模量设一粗细均匀的金属丝长为L ，截面积为S ，上端固定，下端悬挂砝码，金属丝在外力F 的作用下发生形变，伸长L Δ。

根据胡克定律，在弹性限度内，金属丝的胁强F S和产生的胁变LL∆成正比。

即F LES L∆=（9-1） 或FLE S L=∆ （9-2） 式中比例系数E 称为杨氏弹性模量。

在国际单位制中，杨氏弹性模量的单位为牛每平方米，记为2-⋅m N 。

实验证明，杨氏弹性模量与外力F 、物体的长度L 和截面积S 的大小无关，它只决定于材料的性质。

它是表征固体材料性质的一个物理量。

在式（9-2）的右端，L F 、和S 可用一般的仪器和方法测得，唯有L Δ是一个微小变化量，需用光杠杆法测量。

二、光杠杆法测微小长度将一平面镜固定在T 形横架上，在支架的下部安置三个尖脚就构成一个光杠杆，如图9-1所示。

用光杠杆法测微小长度原理图如图9-2所示，假定开始时平面镜M 的法线no O 在水平位置，则标尺H 上的标度线0n 发出的光通过平面镜M 反射后，进入望远镜，在望远镜中观察到0n 的像。

当金属丝受外力而伸长后，光杠杆的主杆尖脚随金属丝下降L Δ，平面镜转过一角度α。

根据光的反射定律，镜面旋转α角，反射线将旋转α2角，这时在望远镜中观察到2n 的像。

从图9—2可见(93)Ltg bα∆=- 20_2(94)n n l tg D Dα==-式中b 为光杠杆主杆尖脚到前面两脚连线的距离；D 为标尺平面到平面镜的距离；l 为从望远镜中观测到的两次标尺读数之差。

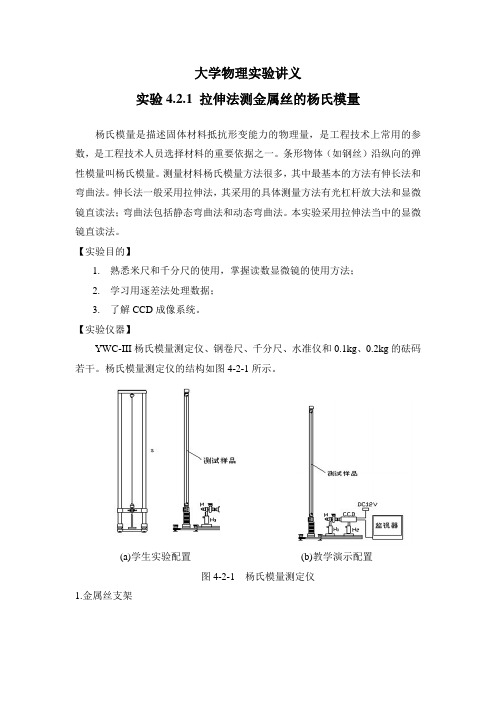

大学物理实验讲义实验4.2.1 拉伸法测金属丝的杨氏模量杨氏模量是描述固体材料抵抗形变能力的物理量，是工程技术上常用的参数，是工程技术人员选择材料的重要依据之一。

条形物体（如钢丝）沿纵向的弹性模量叫杨氏模量。

测量材料杨氏模量方法很多，其中最基本的方法有伸长法和弯曲法。

伸长法一般采用拉伸法，其采用的具体测量方法有光杠杆放大法和显微镜直读法；弯曲法包括静态弯曲法和动态弯曲法。

本实验采用拉伸法当中的显微镜直读法。

【实验目的】1.熟悉米尺和千分尺的使用，掌握读数显微镜的使用方法；2.学习用逐差法处理数据；3.了解CCD成像系统。

【实验仪器】YWC-III杨氏模量测定仪、钢卷尺、千分尺、水准仪和0.1kg、0.2kg的砝码若干。

杨氏模量测定仪的结构如图4-2-1所示。

(a)学生实验配置(b)教学演示配置图4-2-1杨氏模量测定仪1.金属丝支架S为金属丝支架，高约1.30m，可置于实验桌上，支架顶端设有金属丝夹持装置，金属丝长度可调，约77cm，金属丝下端的夹持装置连接一小方块，方块中部的平面上有细十字线供读数用，小方块下端附有砝码盘。

支架下方还有一钳形平台，设有限制小方块转动的装置（未画出），支架底脚螺丝可调。

2.读数显微镜读数显微镜M用来观测金属丝下端小圆柱中部平面上细横线位置及其变化，目镜前方装有分划板，分划板上有刻度，其刻度范围0-8mm,分度值0.01mm，每隔1mm刻一数字。

H1为读数显微镜支架。

D成像、显示系统（作为示教仪）CCD黑白摄像机：灵敏度：最低照度≤0.2Lux；CCD接在显微镜目镜与电视显示器上。

H2为CCD黑白摄像机支架。

【实验原理】物体在外力作用下，总会发生形变。

当形变不超过某一限度时，外力消失后形变随之消失，这种形变称为弹性形变。

发生弹性形变时，物体内部产生恢复原状的内应力。

本实验中形变为拉伸形变，即金属丝仅发生轴向拉伸形变。

设金属丝长为L，横截面积为S，沿长度方向受一外力F后金属丝伸长ΔL。

用拉伸法测金属丝的杨氏模量报告杨氏模量是用来描述固体材料在受力时的弹性特性的重要参数，可以描述材料在受力时的抗拉能力和变形能力。

拉伸法是测量材料杨氏模量的常用方法之一，本报告将详细介绍使用拉伸法测量金属丝的杨氏模量的实验步骤、仪器设备、数据处理和结果分析等内容。

一、实验目的：本实验的目的是通过拉伸法测量金属丝的杨氏模量，从而了解金属丝的力学性质。

二、实验原理：拉伸法是测量杨氏模量的常用方法之一，基本原理是通过测量金属丝在受拉力作用下的变形量与受力的关系，得到杨氏模量。

三、实验仪器设备：1.金属丝样品（材料：金属丝）；2.拉力机；3.游标卡尺等测量工具；4.外力计。

四、实验步骤：1.准备工作：a.将金属丝剪成合适的长度，并用离心机清洗干净；b.按照实验要求，在拉力机上安装好金属丝样品，并调整好拉力机的参数。

2.实验测量：a.测量金属丝样品的初始长度和直径，并记录测量结果；b.在拉力机上施加一个逐渐增大的拉力，记录拉力和相应的伸长量。

3.数据处理：a.根据实验测量结果，计算金属丝的应变（单位长度的伸长量），并绘制应变-应力图；b.根据应变-应力图中线性部分的斜率，计算金属丝的杨氏模量。

五、结果分析：根据实验测量的数据和计算结果，可以得到金属丝的杨氏模量。

根据实验测量的应变-应力图中线性部分的斜率，可以计算出杨氏模量的数值。

六、实验注意事项：1.实验过程中需要注意安全，避免发生意外情况；2.测量金属丝的长度和直径时，要使用合适的测量工具进行准确测量；3.在实验过程中需要仔细记录实验数据，并及时进行数据处理；4.在数据处理过程中需要注意计算的准确性和可靠性。

七、实验总结：通过本次实验，成功使用拉伸法测量了金属丝的杨氏模量。

实验过程中，需要仔细操作测量仪器和记录实验数据，以提高实验的准确性和可靠性。

本次实验的结果可用于研究金属丝的力学性质和应用等方面，对进一步了解材料的性能和特性具有重要意义。

大学物理实验-拉伸法测金属丝的杨氏模量导言：拉伸法测金属丝的杨氏模量是一项非常重要的实验，也是物理学学生必须掌握的基本实验之一。

这个实验旨在测量一根金属丝的杨氏模量，并通过实验结果校验材料的性质和质量，探究杨氏模量与材料力学性质和微观结构特征的关系。

本篇实验报告将介绍拉伸法测金属丝的杨氏模量的实验步骤、原理、实验结果的处理方法，同时还将探讨实验中可能遇到的问题和解决办法。

实验器材：1. 金属丝一根2. 电子天平3. 倒数计时器4. 万能试验机5. 卡尺6. 水平线标7. 显微镜8. 毛玻璃实验原理：拉伸法测金属丝的杨氏模量是一种用拉伸法测量金属丝抗拉强度和弹性常数的实验方法。

这一实验方法基于普通的夹紧式拉伸实验，通过拉伸金属丝并绘制拉伸曲线和应变-应力曲线来测量金属丝的杨氏模量。

拉伸曲线是通过测量不同拉伸距离下金属丝直径的变化并绘制出来的。

应变-应力曲线是通过计算不同拉伸距离下金属丝应力和应变的比值并绘制出来的。

应力和应变的比值就是杨氏模量。

实验步骤：1. 清洗金属丝2. 准确测量金属丝的直径3. 定量量取一定长度的金属丝，并将其拉长4. 通过电子天平和倒数计时器测量拉伸金属丝的质量和拉伸速度5. 通过水平线标固定金属丝的一端，并在另一端连接力表6. 启动万能试验机和力表，开始拉伸金属丝7. 在拉伸过程中，用毛玻璃顶起金属丝，并用显微镜观察金属丝的直径变化8. 记录不同拉伸距离下金属丝的直径变化，绘制拉伸曲线9. 记录不同拉伸距离下金属丝的应力和应变的比值，绘制应变-应力曲线10. 根据应变-应力曲线计算金属丝的杨氏模量11. 清洗实验器材和实验室，并整理实验数据和结果实验结果的处理方法：实验结束后，我们需要处理实验数据和结果。

处理实验结果的方法是将绘制的拉伸曲线和应变-应力曲线转化为可计算的数据，并根据这些数据计算出实验结果。

实验结果通常以两个参数表示：杨氏模量和金属丝的抗拉强度。

计算杨氏模量时，我们需要根据应变-应力曲线计算比例极限（截断点或称为杨氏弹性极限），然后根据金属丝的几何形状、尺寸和长度计算杨氏模量。
