测量高温的热电偶该如何选用热电偶保护管测量高温的热电偶是一种常用的温度测量仪器，它可以在极高温的环境下正常工作。
为了保护热电偶而延长其使用寿命，选用适合的热电偶保护管是非常重要的。
本文将从保护管材料、形状、连接方式和安装注意事项等方面介绍如何选用热电偶保护管。
1.保护管材料的选择常见的保护管材料有金属材料和陶瓷材料。
金属材料一般包括不锈钢、镍基合金、铂铑合金等，具有良好的耐高温性能和机械强度，适用于工作温度较高或存在腐蚀介质的环境。
陶瓷材料一般有氧化铝陶瓷、二氧化硼陶瓷等，具有优秀的绝缘性能和耐腐蚀性能，适用于工作温度较低或存在酸碱介质的环境。
2.保护管形状的选择保护管的形状通常有直型、弯型和曲型等几种。
直型保护管适用于较为简单的测量场合，如直通式温度测量。
弯型保护管适用于需要穿过障碍物的场合，如弯管式温度测量。
曲型保护管适用于需要测量多点温度的场合，如多点式测温。
3.保护管连接方式的选择保护管的连接方式一般有螺纹连接和焊接连接两种。
螺纹连接适用于需要经常更换保护管的场合，如测量不同位置的温度。
焊接连接适用于需要长期使用的场合，如测量高温恶劣环境。
4.保护管的安装注意事项（1）保护管与被测介质之间应采取合适的隔热措施，以防止传热延迟和测量误差。
（2）保护管的安装位置应尽量避免介质流动和冲刷，以防止保护管损坏和测量失准。
（3）保护管的连接紧固力度应适中，过紧或过松都可能导致保护管的松动或损坏。
（4）保护管的长度应根据实际需求确定，一般保护管的长度应大于被测介质的深度，以确保温度的准确测量。
总之，测量高温的热电偶选择合适的保护管是确保其正常工作和延长使用寿命的关键。
在选择保护管时要考虑介质性质、工作温度、测量要求等多个因素，并根据实际情况选择合适的保护管材料、形状、连接方式和安装方法。
同时，在实际使用过程中还要注意保护管的维护保养，及时更换受损的保护管，以保证测量结果的准确性。

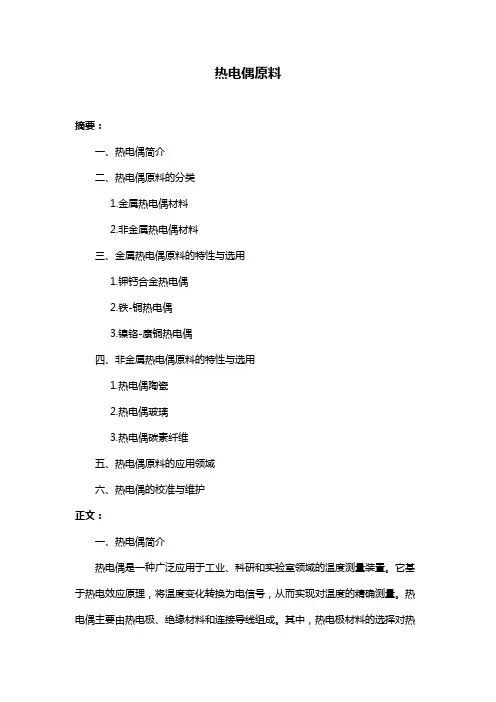

热电偶原料摘要：一、热电偶简介二、热电偶原料的分类1.金属热电偶材料2.非金属热电偶材料三、金属热电偶原料的特性与选用1.钾钙合金热电偶2.铁-铜热电偶3.镍铬-康铜热电偶四、非金属热电偶原料的特性与选用1.热电偶陶瓷2.热电偶玻璃3.热电偶碳素纤维五、热电偶原料的应用领域六、热电偶的校准与维护正文：一、热电偶简介热电偶是一种广泛应用于工业、科研和实验室领域的温度测量装置。
它基于热电效应原理，将温度变化转换为电信号，从而实现对温度的精确测量。
热电偶主要由热电极、绝缘材料和连接导线组成。
其中，热电极材料的选择对热电偶的性能至关重要。
二、热电偶原料的分类1.金属热电偶材料金属热电偶材料主要包括钾钙合金、铁-铜、镍铬-康铜等。
这些材料具有较好的热电性能、稳定性和耐腐蚀性。
2.非金属热电偶材料非金属热电偶材料主要包括热电偶陶瓷、热电偶玻璃和热电偶碳素纤维等。
这些材料具有较高的热导率、热膨胀系数低和耐高温性能。
三、金属热电偶原料的特性与选用1.钾钙合金热电偶钾钙合金热电偶具有线性好、热电势高、响应速度快等特点。
适用于高温、高压、强腐蚀性环境的温度测量。
2.铁-铜热电偶铁-铜热电偶具有良好的热电性能和稳定性，适用于一般工业领域的温度测量。
但由于线性较差，精度相对较低。
3.镍铬-康铜热电偶镍铬-康铜热电偶具有线性好、精度高、耐腐蚀性强等特点，适用于高精度、高温、高压等特殊环境的温度测量。
四、非金属热电偶原料的特性与选用1.热电偶陶瓷热电偶陶瓷具有高温稳定性、高热导率和低热膨胀系数等优点，适用于高温、高压、强腐蚀性环境的温度测量。
2.热电偶玻璃热电偶玻璃具有较好的热电性能、透明度和抗腐蚀性，适用于实验室和工业领域的温度测量。
3.热电偶碳素纤维热电偶碳素纤维具有轻质、高强度、高温稳定性等特点，适用于航空航天、汽车等高温、高速、高压环境的温度测量。
五、热电偶原料的应用领域热电偶原料广泛应用于工业生产、科学研究、医疗卫生、环境保护、航空航天等领域。

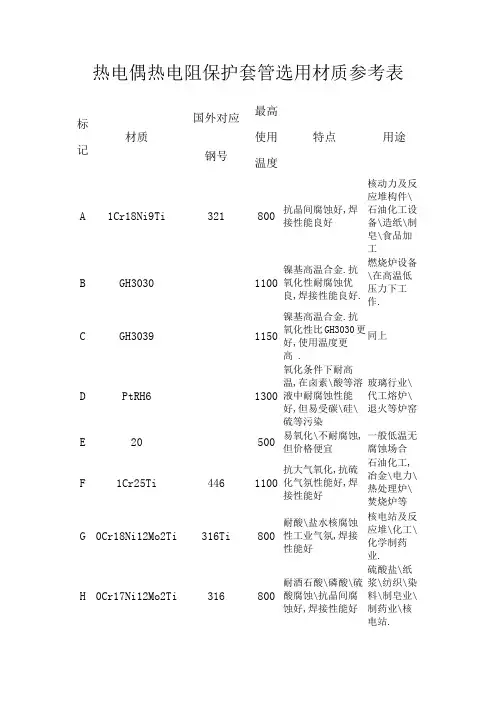

热电偶热电阻保护套管选用材质参考表标记材质国外对应钢号最高使用温度特点用途A1Cr18Ni9Ti321800抗晶间腐蚀好,焊接性能良好核动力及反应堆构件\石油化工设备\造纸\制皂\食品加工B GH30301100镍基高温合金.抗氧化性耐腐蚀优良,焊接性能良好.燃烧炉设备\在高温低压力下工作.C GH30391150镍基高温合金.抗氧化性比GH3030更好,使用温度更高 .同上D PtRH61300氧化条件下耐高温,在卤素\酸等溶液中耐腐蚀性能好,但易受碳\硅\硫等污染玻璃行业\代工熔炉\退火等炉窑E20500易氧化\不耐腐蚀,但价格便宜一般低温无腐蚀场合F1Cr25Ti4461100抗大气氧化,抗硫化气氛性能好,焊接性能好石油化工,冶金\电力\热处理炉\焚烧炉等G0Cr18Ni12Mo2Ti316Ti800耐酸\盐水核腐蚀性工业气氛,焊接性能好核电站及反应堆\化工\化学制药业.H0Cr17Ni12Mo2Ti316800耐酒石酸\磷酸\硫酸腐蚀\抗晶间腐蚀好,焊接性能好硫酸盐\纸浆\纺织\染料\制皂业\制药业\核电站.HL00Cr17Ni12Mo2316L800超低碳不锈钢,耐腐蚀性能比316好,焊接性能好.同上I H62200强度较好,导热性好,易于焊接低温无腐蚀场合J0Cr18Ni9304400低碳不锈钢,耐晶间腐蚀性能和焊接性能良好化工\纺织\造纸\制皂业\食品加工\硝酸工业\核电站JL00Cr18Ni10304L400低碳不锈钢,耐腐蚀性能比304好,焊接性能良好同上K0Cr21Ni32TiAl Incocloy8001100若热稳定性好,氧化皮不易脱落,抗渗碳核渗氮电站\炉窑\原油和石油化工N1Cr15Ni75Fe Incone16001100镍铬铁合金,耐腐蚀性能好,高温抗氧化,焊接性能好.核电站\锅炉\炉窑\热处理\造纸业\食品加工O00Cr15Ni60Mo16W哈氏C-276700耐点蚀,抗晶间腐蚀,高温力学性能良好精细化工\石油化工P1Cr25Ni20310S1200抗腐蚀性能好,耐氯蚀同温抗氧化锅炉\ 鼓风炉\水泥炉窑\原油和石油化工\高温硫化床\电站T CYT1011200精型高温合金,具有较高的强度和耐磨性能.具有很好的抗硫化能力,抗氧化能力优异,是何在高温腐蚀性气氛中使用,焊接性能\加工性能好燃烧炉\热交换器\锅炉\炉窑\造纸业\高温流化床\电站R CB1钢玉质1600陶瓷保护管.耐高温\耐酸碱,能在腐蚀性介质中使用,但不能承受碰撞,易脆断高温加热炉等场合Q CB2高铝质1300陶瓷保护管,性能与刚玉管相同,但使用温度较低同上M MoSi2二硅化相1600金属陶瓷保护管.耐高温\抗腐蚀\气密性好\.耐热冲击\抗冲刷\但脆性大石油化工\天然气\水泥\冶金\机械行业等高温腐蚀场合S SiC再结晶碳化硅1600非金属陶瓷保护管,高温抗氧化\耐腐蚀\抗热冲击\抗冲刷\但脆性大冶金\玻璃\水泥等工业炉窑SS SiC-Si新型碳化硅1400非金属陶瓷保护管.强度大\耐腐蚀\抗氧化\耐磨损\热导率高能承受急剧的温度变化冶金\玻璃\水泥等工业炉窑以及要求耐磨的场合。
热电偶用碳化硅保护管1、热电偶用碳化硅保护管一般壁厚为5--6mm（如有特殊要求者例外）。
直接用于热电偶的外保护管，可延长热电偶寿命；使偶丝回收增加。
在用户窑炉上予留孔允许情况下，尽量选用外径、内孔较大规格（不影响测温精度），保护管内孔的选择：热电偶长度×6‰+热电偶瓷管外径。
其它材料的电偶保护管易变形而碳化硅保护管变形很小。
2、保护管长度的选择：炉内插入深度+炉壁厚度+炉外留出部分（约20--20mm）。
3、凡吊装使用的热电偶加保护管时，碳化硅保护管在炉外留出部分建议用卡子固定。
4、碳化硅保护管安装时和电偶应同时缓慢插入炉中，不需预热即可使用。
5、直接用碳化硅保护管代替其它材质的保护管装偶建议采用如下办法：i. 一般将铂金丝穿入8mm直径2孔的瓷柱内，瓷柱端部用金刚石什锦锉刀（或钢锯条）挫一个1.5--2mm的小槽，将铂金丝的结点放入槽内。
ii 氧化铝粉或氧化镁粉用15％磷酸二氢铝（磷酸和氢氧化铝的摩尔比是3：1）溶液调成糊状，然后用它将瓷管端部的小槽封好，使铂金丝结合密封在槽内。
iii. 用烘箱烘烤封好的瓷管端部使其固化，温度大约150℃左右。
；.iv. 再装穿有偶丝的瓷柱装入选好的碳化硅再结晶套管内，将其组装成热电偶，即可可靠地使用。
v. 也可选内孔较大的碳化硅保护管内再装一层刚玉管加以保护。
vi. 一般选用1200mm长度的碳化硅保护管就可组装成一支2000mm以上的热电偶，它的方法除重复上述的程序外，还需选取一支无缝钢管（内孔大于碳化硅保护管外径）900mm长度，用它和碳化硅保护管套接加长。
套接处用磷酸二氢铝调耐火水泥粘接，粘接后固定并烘干固化，即可组装。
；.。

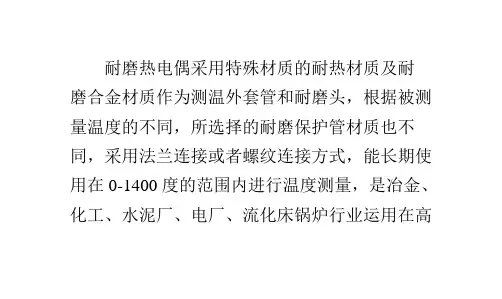

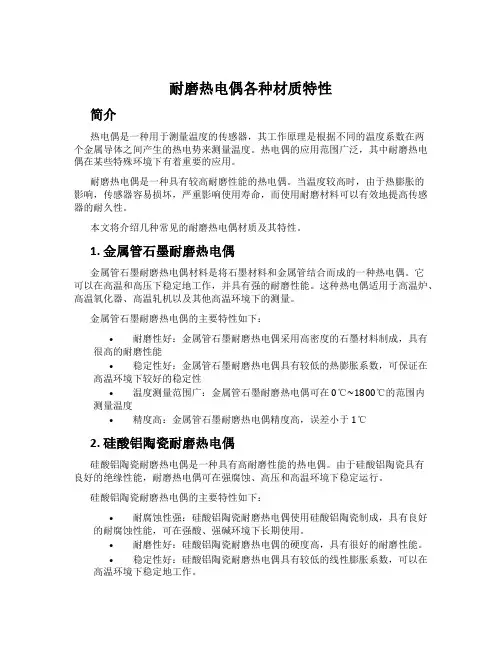

耐磨热电偶各种材质特性简介热电偶是一种用于测量温度的传感器，其工作原理是根据不同的温度系数在两个金属导体之间产生的热电势来测量温度。
热电偶的应用范围广泛，其中耐磨热电偶在某些特殊环境下有着重要的应用。
耐磨热电偶是一种具有较高耐磨性能的热电偶。
当温度较高时，由于热膨胀的影响，传感器容易损坏，严重影响使用寿命，而使用耐磨材料可以有效地提高传感器的耐久性。
本文将介绍几种常见的耐磨热电偶材质及其特性。
1. 金属管石墨耐磨热电偶金属管石墨耐磨热电偶材料是将石墨材料和金属管结合而成的一种热电偶。
它可以在高温和高压下稳定地工作，并具有强的耐磨性能。
这种热电偶适用于高温炉、高温氧化器、高温轧机以及其他高温环境下的测量。
金属管石墨耐磨热电偶的主要特性如下：•耐磨性好：金属管石墨耐磨热电偶采用高密度的石墨材料制成，具有很高的耐磨性能•稳定性好：金属管石墨耐磨热电偶具有较低的热膨胀系数，可保证在高温环境下较好的稳定性•温度测量范围广：金属管石墨耐磨热电偶可在0℃~1800℃的范围内测量温度•精度高：金属管石墨耐磨热电偶精度高，误差小于1℃2. 硅酸铝陶瓷耐磨热电偶硅酸铝陶瓷耐磨热电偶是一种具有高耐磨性能的热电偶。
由于硅酸铝陶瓷具有良好的绝缘性能，耐磨热电偶可在强腐蚀、高压和高温环境下稳定运行。
硅酸铝陶瓷耐磨热电偶的主要特性如下：•耐腐蚀性强：硅酸铝陶瓷耐磨热电偶使用硅酸铝陶瓷制成，具有良好的耐腐蚀性能，可在强酸、强碱环境下长期使用。
•耐磨性好：硅酸铝陶瓷耐磨热电偶的硬度高，具有很好的耐磨性能。
•稳定性好：硅酸铝陶瓷耐磨热电偶具有较低的线性膨胀系数，可以在高温环境下稳定地工作。
•温度测量范围广：硅酸铝陶瓷耐磨热电偶可在0℃~1750℃的范围内测量温度。
3. 氧化铝陶瓷贴片耐磨热电偶氧化铝陶瓷贴片耐磨热电偶是一种基于氧化铝材料的热电偶。
此种热电偶外壳形似贴片，表面涂上一层氧化铝陶瓷材料。
氧化铝陶瓷贴片耐磨热电偶的主要特性如下：•轻巧：氧化铝陶瓷贴片耐磨热电偶体积小、重量轻。
耐磨热电偶的几种材质耐磨热电偶是在高温和高压环境中测量温度和压力的关键设备。
它们需要能承受长时间运转并具有稳定性和精确度。
选择合适的耐磨热电偶材质是确保它在恶劣条件下正常运行的关键因素。
本文将介绍几种常见的耐磨热电偶材料和它们的优缺点。
1. Tungsten-Rhenium这是一种非常强硬和耐高温的材料，通常用于大型金属或化工设备中的高温测量。
Tungsten-Rhenium的最大优点是它的稳定性和长使用寿命。
这种材料的初始成本可能较高，但是由于其耐高温和长寿命，因此在长期使用中能够节省更多成本。
Tungsten-Rhenium耐磨热电偶可以在2200℃的温度下使用，并能承受高水压环境的冲击。
可以说， Tungsten-Rhenium是选择材料的最佳用例，但需要更昂贵的制造过程和较高的成本。
2. Platinum-rhodiumPlatinum-rhodium是一种高品质的热电偶材料，具有极高的精度和灵敏度。
它还具有极强的耐腐蚀作用，可以在酸碱环境中使用，并且精度高、被广泛应用于许多工业和实验室环境中。
Platinum-rhodium常用于温度控制系统和调节器中，也可以用于熔炼的恒温控制。
它的缺点是成本较高，如果需要高精度的温度控制系统，则需要认真考虑。
3. Tungsten CarbideTungsten Carbide是一种常用的热电偶材料，具有非常高的耐磨性和强度。
它可以在极端高温的环境下使用，可以承受腐蚀和氧化，可以用于各种大型工业设备的测量。
Tungsten Carbide的一个不足之处就是它在低温环境下的精度难以得到保证。
这是由于Tungsten Carbide的电阻与温度的关系下于其他常见的耐磨热电偶材料。
4. MolybdenumMolybdenum是一种价格较便宜且常见的耐磨热电偶材料，它具有优异的热性能和耐磨性能，并且在高温下保持稳定性。
Molybdenum还具有良好的电学性能，使其成为一种长时间稳定性和可靠性非常好的热电偶材料。

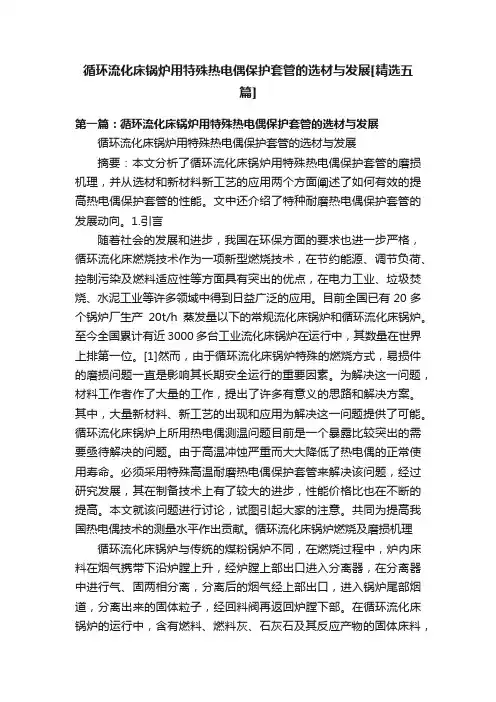

循环流化床锅炉用特殊热电偶保护套管的选材与发展[精选五篇]第一篇：循环流化床锅炉用特殊热电偶保护套管的选材与发展循环流化床锅炉用特殊热电偶保护套管的选材与发展摘要：本文分析了循环流化床锅炉用特殊热电偶保护套管的磨损机理，并从选材和新材料新工艺的应用两个方面阐述了如何有效的提高热电偶保护套管的性能。
文中还介绍了特种耐磨热电偶保护套管的发展动向。
1.引言随着社会的发展和进步，我国在环保方面的要求也进一步严格，循环流化床燃烧技术作为一项新型燃烧技术，在节约能源、调节负荷、控制污染及燃料适应性等方面具有突出的优点，在电力工业、垃圾焚烧、水泥工业等许多领域中得到日益广泛的应用。
目前全国已有20多个锅炉厂生产20t/h蒸发量以下的常规流化床锅炉和循环流化床锅炉。
至今全国累计有近3000多台工业流化床锅炉在运行中，其数量在世界上排第一位。
[1]然而，由于循环流化床锅炉特殊的燃烧方式，易损件的磨损问题一直是影响其长期安全运行的重要因素。
为解决这一问题，材料工作者作了大量的工作，提出了许多有意义的思路和解决方案。
其中，大量新材料、新工艺的出现和应用为解决这一问题提供了可能。
循环流化床锅炉上所用热电偶测温问题目前是一个暴露比较突出的需要亟待解决的问题。
由于高温冲蚀严重而大大降低了热电偶的正常使用寿命。
必须采用特殊高温耐磨热电偶保护套管来解决该问题，经过研究发展，其在制备技术上有了较大的进步，性能价格比也在不断的提高。
本文就该问题进行讨论，试图引起大家的注意。
共同为提高我国热电偶技术的测量水平作出贡献。
循环流化床锅炉燃烧及磨损机理循环流化床锅炉与传统的煤粉锅炉不同，在燃烧过程中，炉内床料在烟气携带下沿炉膛上升，经炉膛上部出口进入分离器，在分离器中进行气、固两相分离，分离后的烟气经上部出口，进入锅炉尾部烟道，分离出来的固体粒子，经回料阀再返回炉膛下部。
在循环流化床锅炉的运行中，含有燃料、燃料灰、石灰石及其反应产物的固体床料，在炉膛-分离器-料阀-炉膛这一封闭循环回路里处于不停的高温循环流动中，并在炉内以850℃～950℃进行高效率燃烧及脱硫反应。

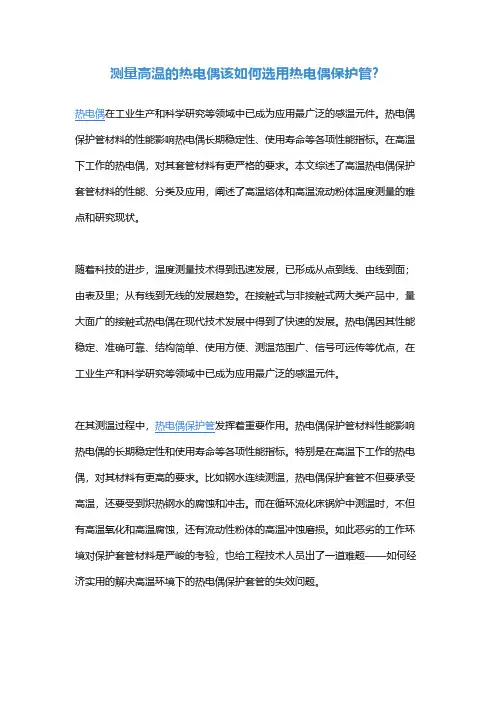

测量高温的热电偶该如何选用热电偶保护管？热电偶在工业生产和科学研究等领域中已成为应用最广泛的感温元件。
热电偶保护管材料的性能影响热电偶长期稳定性、使用寿命等各项性能指标。
在高温下工作的热电偶，对其套管材料有更严格的要求。
本文综述了高温热电偶保护套管材料的性能、分类及应用，阐述了高温熔体和高温流动粉体温度测量的难点和研究现状。
随着科技的进步，温度测量技术得到迅速发展，已形成从点到线、由线到面；由表及里；从有线到无线的发展趋势。
在接触式与非接触式两大类产品中，量大面广的接触式热电偶在现代技术发展中得到了快速的发展。
热电偶因其性能稳定、准确可靠、结构简单、使用方便、测温范围广、信号可远传等优点，在工业生产和科学研究等领域中已成为应用最广泛的感温元件。
在其测温过程中，热电偶保护管发挥着重要作用。
热电偶保护管材料性能影响热电偶的长期稳定性和使用寿命等各项性能指标。
特别是在高温下工作的热电偶，对其材料有更高的要求。
比如钢水连续测温，热电偶保护套管不但要承受高温，还要受到炽热钢水的腐蚀和冲击。
而在循环流化床锅炉中测温时，不但有高温氧化和高温腐蚀，还有流动性粉体的高温冲蚀磨损。
如此恶劣的工作环境对保护套管材料是严峻的考验，也给工程技术人员出了一道难题——如何经济实用的解决高温环境下的热电偶保护套管的失效问题。
高温保护套管材料的性能制作高温条件下应用的热电偶保护套管，材料除具备普通热电偶要求的气密性、机械强度、稳定性及导热性外，还要求：①耐高温：在热电偶温度测量上限使用，不产生变质和变形，在高温下抗氧化性能好。
②热强性：在热电偶使用温度下不软化。
③耐蚀性：当热电偶保护套管必须浸入熔融金属、玻璃、熔盐及腐蚀性气体中时，应具有对这些介质的耐蚀性。
④一定的耐温度剧变的性能，抗热震的综合性能，热导高，热膨胀小。
高温保护套管材料的分类1、金属材料金属热电偶保护管材料的特点是机械强度高、韧性好及抗渣性好；但耐高温性却不够良好，易受腐蚀。
