电路的基本连接方式

第13讲 电路连接的基本方式模块一思维导图串知识 模块二基础知识全梳理（吃透教材）模块三教材习题学解题 模块四核心考点精准练（5大考点）模块五 小试牛刀过关测1．了解生活中一些电路的连接方式。

2．理解串、并联电路的特点，能够区分串、并联电路。

3．会连接简单的串并联电路。

4．能够根据实际要求设计串并联电路。

5．能根据现象结合串、并联电路中的特点分析出电路中的故障。

1、实物的电路连接（1）对于串联电路：按电路图，从电源的正极出发，按顺序把电路元件用笔画线代替导线连接起来。

（2）对于并联电路：根据电路图，找到“分节点”和“合节点”，从电源正极出发，按“哪里分就分，哪里合就合”的方法把电路元件连接起来。

（3）应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上，不能到处乱接。

（4）根据电路图连接实物图的方法 ①串联电路：连接串联电路实物图较为简单些，只要注意连接时按照某一方向逐个的连接起来就可以了，这里我们通常以电流方向为次序。

（在电路中，电源外部的电流方向总是从正极出发，经过各个用电器到达电源的负极）。

②并联电路：第一步，连接一个电路元件尽可能多的闭合电路，这相当于串联电路的连接，尽可能多的元件连接，减少了后续连接元件的个数，使问题简单些。

第二步，在电路图中找出电流的分、合点，并在实物图中标出相应分、合点，这是致关重要的一步，是你犯错误的根源。

第三步，从分点出发，经过各支路的元件，到达合点，这相当于部分串联电路的连接。

2、电路的基本连接方式（1）串联电路①定义：把用电器逐个顺次连接起来的电路叫做串联电路。

②特点a．电流路径只有一条，无干路和支路之分。

b．用电器之间相互影响。

c．开关在任何位置的作用一样。

（2）并联电路①定义：把用电器并列的连接的电路，称为并联电路。

②特点a．电流路径有两条或两条以上，有干路和支路之分。

b．各支路上用电器之间互不影响。

c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路。

初三物理串联和并联一、串联和并联的定义串联和并联是电路的基本连接方式，它们的主要区别在于元件之间的连接方式。

在串联电路中，所有元件逐个顺次连接；而在并联电路中，所有元件并列地连接到电路的两端。

二、串联和并联的电路图表示在电路图中，串联和并联电路的表示方法也有所不同。

串联电路中的元件用一条垂直线连接，而并联电路中的元件用水平线连接。

例如，两个电阻串联时，它们在电路图中的表示方法是一条垂直线连接两个电阻，而两个电阻并联时，它们在电路图中的表示方法是一条水平线连接两个电阻。

三、串联和并联的电流特点在串联电路中，电流的大小是相同的，即流经每个元件的电流都相等。

而在并联电路中，每个支路的电流是独立的，即每个支路上的电流可以不同。

四、串联和并联的电压特点在串联电路中，如果所有元件的电阻值都相同，那么各元件两端的电压相等。

而在并联电路中，每个支路两端的电压相等。

五、串联和并联的电阻特点在串联电路中，总电阻等于各个元件的电阻之和。

而在并联电路中，总电阻的倒数等于各个支路电阻的倒数之和。

六、串联和并联的电功率特点在串联电路中，电功率的计算方法是：P=I²R=I²(R1+R2+...)。

在并联电路中，电功率的计算方法是：P=U²/R=U²/(R1+R2+...)七、串联和并联的电路元件作用在串联电路中，电阻可以限制电流的大小，而电压表可以测量元件两端的电压。

在并联电路中，电阻可以增加电流的灵活性，而电流表可以测量通过支路的电流。

八、串联和并联的电路故障分析串联和并联电路的故障分析方法有所不同。

在串联电路中，如果某个元件出现故障，整个电路将无法正常工作。

而在并联电路中，即使某个支路出现故障，其他支路仍可正常工作。

因此，在进行故障分析时，需要根据电路的特点进行逐一排查。

九、串联和并联的实际应用举例串联和并联电路在实际中的应用广泛。

例如，家庭中的灯泡通常是并联的，这样可以让每个灯泡都能得到相同的电流供应。

电路连接的基本方式
电路连接的基本方式有三种：
1. 串联连接：将电器或元件连接在一条电路中，依次连接在一起，电流从一个元件流过，再流入下一个元件。

在串联连接中，电流大小相等，而电压在各个元件间分配。

例如，将电池、电阻和电灯连接在一条串联电路中，电流从电池的正极流过电阻，再流到电灯，最后进入电池的负极。

2. 并联连接：将电器或元件的两端分别连接在一条电路上，形成多条平行的路径，电流根据路径的不同而分流，电压在各个元件上相同。

例如，将电池、电阻和电灯分别连接在一条并联电路上，电流可以分流经过电阻和电灯，而电压在电阻和电灯上都是相同的。

3. 混联连接：将电器或元件既串联连接，又并联连接，形成复杂的电路结构。

在这种连接方式中，电路可以根据需要进行分支和合并。

例如，将电池、开关、电阻和电灯混合连接在一起，通过开关的控制可以选择电流通过不同的路径，从而实现不同的功能。

这些基本的连接方式可以通过不同的组合和排列形成各种复杂的电路，满足不同的电路设计需求。

电路连接的基本方式公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]电路连接的基本方式一、电路连接的基本方式1、串联电路（1）定义：（2）特点：a.电路只有一条通路，通过一个用电器的电流也一定通过另一个用电器；b.各用电器相互影响，某处断路，整个用电器全部断开，所有用电器都不工作；c.串联电路中开关控制所有用电器，改变开关的位置，控制作用不变。

2、并联电路（1）定义：（2）特点：a.电流有两条或以上的路径，有干路和支路之分；b.每条支路都有电流通过，即每条支路都与电源形成一个通路；c.各支路用电器互不影响，但一条支路短路则全部支路都短路；d.干路开关控制所有用电器，支路开关控制对应支路上的用电器。

二、串联和并联电路的识别1、串、并联电路特点的对比2、识别串并联电路的方法（1）定义法（2）电流法（3）拆除法三、电路图和实物图的相互转化1、根据电路图连接实物图（1）标号法：从电源正极开始，在电路图各元件两端标出号码，再在对应实物图中各元件两端标上对应的号码，最后连接实物；（2）先串联后并联：从电源正极开始，先连接电路中元件最多的一条支路，再将其他支路并联在此支路上2、根据实物图画电路图的两种方法（1）替换法将实物图中的元件用电路元件的符号替换下来，再将图形整理成规范的电路图（2）节点法找出电路中电流分叉的点和汇合的点，以这些点为分界点，将电路分成几段来画。

具体的步骤为：a.先找出节点的位置A/B(并联电路的分叉点A、B)画出干路；b.对照实物图从A到B找出一条支路画出；c.对照实物图从A到B找出另一条支路再画出。

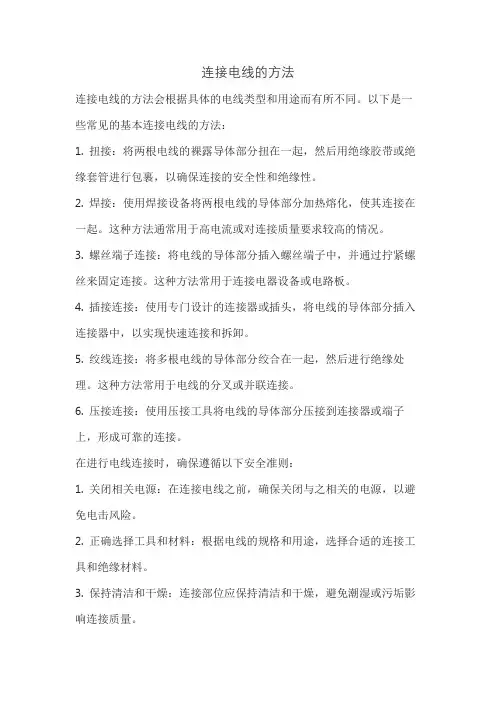

连接电线的方法连接电线的方法会根据具体的电线类型和用途而有所不同。

以下是一些常见的基本连接电线的方法：1. 扭接：将两根电线的裸露导体部分扭在一起，然后用绝缘胶带或绝缘套管进行包裹，以确保连接的安全性和绝缘性。

2. 焊接：使用焊接设备将两根电线的导体部分加热熔化，使其连接在一起。

这种方法通常用于高电流或对连接质量要求较高的情况。

3. 螺丝端子连接：将电线的导体部分插入螺丝端子中，并通过拧紧螺丝来固定连接。

这种方法常用于连接电器设备或电路板。

4. 插接连接：使用专门设计的连接器或插头，将电线的导体部分插入连接器中，以实现快速连接和拆卸。

5. 绞线连接：将多根电线的导体部分绞合在一起，然后进行绝缘处理。

这种方法常用于电线的分叉或并联连接。

6. 压接连接：使用压接工具将电线的导体部分压接到连接器或端子上，形成可靠的连接。

在进行电线连接时，确保遵循以下安全准则：1. 关闭相关电源：在连接电线之前，确保关闭与之相关的电源，以避免电击风险。

2. 正确选择工具和材料：根据电线的规格和用途，选择合适的连接工具和绝缘材料。

3. 保持清洁和干燥：连接部位应保持清洁和干燥，避免潮湿或污垢影响连接质量。

4. 检查连接质量：连接完成后，检查连接是否牢固，绝缘是否良好，以确保安全可靠。

5. 遵循电路图或指南：如果有特定的电路图或连接指南，务必按照其要求进行连接。

请注意，以上仅提供了一些常见的电线连接方法。

对于一些特殊情况或高电压、高电流的连接，可能需要更专业的知识和技能。

如果你对电线连接不确定或不具备相关经验，建议咨询专业电工或技术人员的帮助。

此外，始终遵循安全规范和当地电气法规，确保操作的安全性。

电路连接的基本方式要点一、用电器的连接方式1.串联：把用电器逐个顺次连接起来的方式，叫作串联。

2.并联：把用电器并列的连接起来的方式，叫作并联。

要点二、串联电路和并联电路1.串联电路：由用电器串联所组成的电路，叫作串联电路2.串联电路的特点：（1）连接特点：逐个顺次---首尾相连。

（2）电流路径：只有一个。

（3）开关控制特点：开关能同时控制所有的用电器，与开关的位置没有关系。

（4）用电器工作特点：各用电器互相影响，一个用电器坏了，其他用电器都不能工作。

3.并联电路：由用电器并联所组成的电路，叫作并联电路4.并联电路的特点：（1）连接特点：并列连接---首首尾尾相连。

（2）电流路径：电流有两条(或多条)路径；（3）开关控制特点：干路的开关控制整个干路，支路的开关只控制本支路。

（4）用电器工作特点：各元件可以独立工作，一个用电器坏了了，其它用电器不受影响。

要点诠释：（1）电流流向法：电源正极→各用电器→电源负极，若途中不分流，则用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路。

（2）断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响，仍然工作，则这两个用电器为并联。

（3）节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点。

（4）观察结构法：将用电器接线柱编号，电流流入端为“首”电流流出端为“尾”，观察各用电器，若“首→尾→首→尾”连接为串联；若“首、首”，“尾、尾”相连，为并联。

（5）经验法：对实际看不到连接的电路，如路灯、家庭电路，可根据他们的某些特征判断连接情况。

1.串联电路：实物图和电路图电流路径 只有一条通路开关控制特点只断开S 1 三个灯泡都不亮 串联电路中开关控制所有用电器，并且和开关的位置没有关系。

《电路连接的基本方式》知识清单一、串联电路串联电路是电路连接的基本方式之一。

在串联电路中，电流只有一条路径，各个用电器依次首尾相连。

串联电路具有以下特点：1、电流特点电流处处相等。

也就是说，无论在串联电路中的哪个位置，电流的大小都是一样的。

这是因为在串联电路中，电流没有其他分支可走，所以通过每个元件的电流都是相同的。

2、电压特点总电压等于各部分电路电压之和。

例如，如果一个串联电路由两个电阻组成，分别为 R1 和 R2，电源电压为 U，那么 U ＝ U1 ＋ U2，其中 U1 是电阻 R1 两端的电压，U2 是电阻 R2 两端的电压。

3、电阻特点总电阻等于各串联电阻之和。

假设串联的电阻分别为 R1、R2、R3……Rn，那么总电阻 R 总＝ R1 ＋ R2 ＋ R3 ＋…… ＋ Rn。

这是因为电阻串联后，相当于增加了导体的长度，电阻也就随之增大。

4、分压特点各电阻分得的电压与电阻成正比。

也就是说，电阻越大，分得的电压就越大。

例如，在上述由 R1 和 R2 组成的串联电路中，U1/U2 ＝R1/R2。

串联电路在实际生活中有很多应用。

比如，节日里装饰用的小彩灯通常就是串联连接的。

当其中一个灯泡灯丝烧断时，整个电路就会断开，其他灯泡也会熄灭。

二、并联电路并联电路是另一种常见的电路连接方式。

在并联电路中，电流有多条路径，各个用电器的两端分别连在一起。

并联电路的特点如下：1、电流特点总电流等于各支路电流之和。

假设电路中有 n 条支路，电流分别为I1、I2、I3……In，那么总电流 I 总＝ I1 ＋ I2 ＋ I3 ＋…… ＋ In。

这是因为电流在并联电路的分支点处会分成多条支路，然后在汇合点处重新汇合。

2、电压特点各支路两端的电压相等，且都等于电源电压。

无论并联电路中有多少个支路，每个支路两端的电压都是相同的。

3、电阻特点总电阻的倒数等于各并联电阻倒数之和。

对于并联的电阻R1、R2、R3……Rn，1/R 总＝ 1/R1 ＋ 1/R2 ＋ 1/R3 ＋…… ＋ 1/Rn。

知识点1、电路连接的基本方式1串联电路①定义：把用电器逐个顺次连接起来的电路叫做串联电路②特点：a.电流路径只有一条,无干路和支路之分；b.用电器之间相互影响；c.开关在任何位置的作用一样;2并联电路①定义：把用电器并列的连接的电路,称为并联电路;②特点：a.电流路径有两条或两条以上,有干路和支路之分；b.各支路上用电器之间互不影响；c.干路上的开关能控制整个电路,支路中的开关只能控制它所在的支路;3串并联电路的判断方法①定义法：若电路中所有元件是首尾相连的则为串联；若“首首相连,尾尾相连”,则为并联;②电流法：让电流从正极出发经过各用电器,途中不分流,始终只有一条路径,则为串联；若电流在电路中有分有合,则为并联;③节点法：在识别不规范电路过程中,不论导线有多长,有几个弯,只要期间没有电源、用电器等,导线两端及整条导线均可看成同一个点,从而找出各用电器两端的公共点;④拆除法：是识别较难电路的一种方法,所谓拆除法就是逐个拆除电路中的用电器,若拆除一个用电器后其他的用电器不能工作,则为串联电路,若拆除一个用电器后其他用电器仍能工作,则为并联电路;4混联电路定义：电路中既有串联部分又有并联部分的电路称为混联电路;例题：1、如图所示的电路中,开关只控制灯L 2的电路是2、如图所示,四个电路中,属于串联的是3、下图所示的电路中,开关闭合后,三个灯泡并联的电路是4、下列的几个电路图中的用电器分别是何种连接方式开关分别控制哪盏灯如果是并联,请用色笔描出图上的干路部分．图1a 中L 1、L 2是 联,S 控制图1b 中L 1、L 2是 联,S 1控制 ,S 2控制 图1c 中L 1、L 2是 联,S 1控制 ,S 2控制5、马路上的路灯总是一齐亮,一齐灭．如果它们其中一盏灯的灯丝断了,其它灯仍能正常发光．根据这些现象判断路灯是 A ．串联的 B ．并联的C ． 可能是串联的,也可能是并联的D ．不能确定是何种连接方式图1bL 1L 2 S 1 S 2 图1cL 1L 2S 1S 2图1a SL 2L 16、日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器,彼此间的连接方式是A．串联的 B ．可能是串联也可能是并联的C．并联的 D．电灯与插座间是串联的,其它用电器是并联的知识点2、根据电路图连接实物图（1）串联电路——根据电流流向法一次连接；（2）并联电路——先连接元件多的一条支路,然后将元件少的一条支路并联接入,这种方法叫“先多后少法”;注意事项：1连接电路过程中开关始终处于断开状态,将连接好的实物电路与电路图对照检查,确定无误后方可闭合开关；2各元件与导线的连接要牢固；3要注意导线的摆放,导线不能交叉;例题：1、按图甲的电路图把乙图中实物连接起来用铅笔画线做为导线;2.根据图中的电路图,把电路元件连接起来;3.根据图7-1-11所示电路将所给元件连接起来.图74.根据图7所示电路将所给元件连接起来;5．按图8甲所示的电路图,完成图乙中各个元件的连接用笔画线表示导线;6.根据电路图11,连接右图中的实物图;知识点3、简单电路设计设计电路首先要将电路要完成的功能分析清楚,知道电路要达到的目的,根据所给的材料设计草图,反复的推敲验证最后得到答案,其设计的一般步骤如下： 1根据电路完成的功能和电路的特点,确定用电器间的连接方式2由电路的形式画出草图,根据开关在电路中所起的作用,将开关连接在电路中适当的位置 3将题目中给出的条件和画出的草图结合起来推敲、验证 4画出工整、清楚的电路图 例题： 1.用线条代替导线,将图16中的电器元件连成电路．要求：⑴开关K 1只控制电灯L 1,开关K 2只控制L 2 ．⑵共用一个电池组;2．用线条代替导线,将图19中的电器元件连成电路;要求：1开关K 1只控制电灯L 1,开关K 2只控制电灯L 2；2共用一个电池组;3．如图,要使两灯串联,应闭合开关____；闭合开关S1和S3,两灯_____联；为避免短路,不能同时闭合开关_________．图8图114．有三盏灯,一个电源,一个开关及一些导线,请按下列要求分别画出电路图;1开关闭合,当L1灯丝烧断时,L2和L3不受影响；2开关闭合,当L2灯丝断了,L1不亮,而L3不受影响5、由父、母、小孩组成的三口之家,要用投票方式决定是否在暑假去北京旅游,如果小孩要去,且父母中至少有一位要去,则他们就去旅游;请用3个开关、1个电池组和1只小灯泡及若干导线设计一架投票表决机,灯泡亮了某人的开关闭合表示他要去,他们就可以在暑假去旅游了;画出电路图,并连接实物图;6、根据以下要求,设计电路,用笔代线在图中画出相应的实物连接图, 导线不能交叉要求：1 只闭合 S 1 时,红灯发光,绿灯不发光2S 1 、 S 2 都闭合时,两灯都发光3 只闭合 S 2 时,两灯均不发光;家庭作业：.根据电路图连接实物图1 22、试指出下面电路有什么错误,并改正;3、一个开关能够控制3个灯泡,试画出连接方式;图194.根据图20中的电路图,用铅笔或钢笔代替导线,将如图20实物连接起来;5、图给出的实物连接图,若开关S1、S2都闭合,电路中灯填“亮”或“不亮”．要使灯和电铃并联,S1控制干路,S2只控制电铃;请你用笔在原图需改动的导线上画“×”,并画出正确的连法,要求只能改变一处接线点,导线不交叉;6．图1是小明连接的实验电路,他连接这个电路依据的电路图是图2中的7．右图示的电路中,三个灯泡始终完好．当开关S断开时,三个灯泡都发光．当开关S闭合时A．L1、L2、L3都不亮B．L1、L2、L3都发光C．L2不亮,L1、L3亮D．L1、L2不亮,L3亮8．小明准备在前后门安装两只声音不同的电铃,希望能从铃声分辨出是前门来客还是后门来人,设计的电路图正确的是9．如图所示,下列电路中,开关同时控制电灯和电铃的是10.在图中,A、B、C、D是四个接线柱,要使L1、L2并联,试把有关接线柱连接起来.。

苏科版九年级上册第十三章《电路初探》13.2电路连接的基本方式【知识梳理】一、串联1．串联：把用电器逐个顺次连接起来的方式。

2．串联电路：由用电器串联所组成的电路。

3．串联电路的特点：①只有一条电流路径；②各用电器不能独立工作；③开关控制整个电路。

二、并联1．并联：把用电器并列地连接起来的方式。

2．并联电路：由用电器并联所组成的电路。

（1）干路：电源正极与分流点之间及合流点与电源负极之间的电路。

（2）支路：分流点与合流点之间并列的电路。

3．并联电路的特点：①有多条电流路径；②各用电器独立工作，互不影响；③干路开关控制整个电路，支路开关控制所在支路。

【易错点】用来装饰店堂、居室、烘托欢乐气氛的灯带，是由多个彩色小灯泡串联而成。

室外的路灯、家庭中各用电器都是并联的，电冰箱中的灯泡和压缩机之间是并联的。

【规律总结】一.串并联电路识别方法1．电流流向法：根据电流的走向是否分流判断。

（1）途中不分流，只有一条电流的通路——串联（2）途中要分流，分流点和合流点之间并列有多条通路——并联2．拆除法：拆掉一个用电器以简化电路，并分析剩余用电器是否能正常工作。

（1）拆除任一用电器，其他用电器都不能工作——串联（2）拆除任一用电器，其他用电器还能工作——并联同理也可拆掉L2、L3进行判断。

3．节点法：所谓“节点”，就是不论导线有多长，只要中间没有电源、用电器等，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共节点，通过不同节点间的连接情况判断串联还是并联。

4．现象法：对于无法看到电路结构时，可根据用电器之间是否有影响判断其串并联状态。

二、电路设计的方法1．明确所设计电路中多个用电器是否相互影响，若相互影响，则这些用电器需串联。

若互不影响，则这些用电器需并联。

2．开关控制电路有两种方式（1）开关与被控制电路串联，开关闭合，被控制电路接通，开关断开，被控制电路断开。

支路间是并联关系，支路与干路是串联关系，故开关在干路，与所有支路均串联，控制整个电路，开关在支路，只控制所在支路。
