数控原理与系统_B卷-试卷和答案

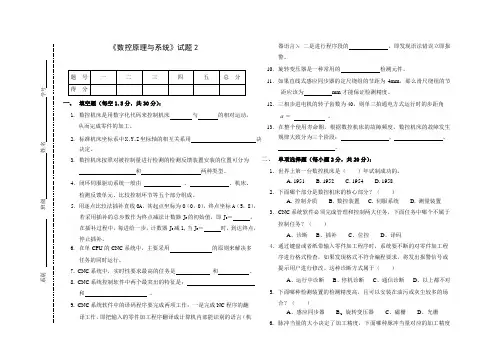

《数控原理与系统》试题2填空题（每空1.5分，共30分）：1. 数控机床是用数字化代码来控制机床与的相对运动，从而完成零件的加工。

2.标准机床坐标系中X、Y、Z坐标轴的相互关系用决决定。

3. 数控机床按照对被控制量进行检测的检测反馈装置安装的位置可分为和两种类型。

4．闭环伺服驱动系统一般由、、机床、检测反馈单元、比较控制环节等五个部分组成。

5．用逐点比较法插补直线OA，其起点坐标为O（0，0），终点坐标A（5，8），若采用插补的总步数作为终点减法计数器J E的初始值，即J E＝。

在插补过程中，每进给一步，计数器J E减1,当J E＝时，到达终点，停止插补。

6.在单CPU的CNC系统中，主要采用的原则来解决多任务的同时运行。

7. CNC系统中，实时性要求最高的任务是和。

8. CNC系统控制软件中两个最突出的特征是：和。

9. CNC系统软件中的译码程序要完成两项工作：一是完成NC程序的翻译工作，即把输入的零件加工程序翻译成计算机内部能识别的语言（机器语言）；二是进行程序段的，即发现语法错误立即报警。

10．旋转变压器是一种常用的检测元件。

11．如果直线式感应同步器的定尺绕组的节距为4mm，那么滑尺绕组的节距应该为mm才能保证检测精度。

12．三相步进电机的转子齿数为40，则单三拍通电方式运行时的步距角 ＝。

13．在整个使用寿命期，根据数控机床的故障频度，数控机床的故障发生规律大致分为三个阶段：、、。

二、单项选择题（每小题2分，共20分）：1.世界上第一台数控机床是（）年试制成功的。

A. 1951B. 1952C. 1954D. 19582. 下面哪个部分是数控机床的核心部分？（）A. 控制介质B. 数控装置C. 伺服系统D. 测量装置3．CNC系统软件必须完成管理和控制两大任务，下面任务中哪个不属于控制任务？（）A、诊断B、插补C、位控D、译码4．通过键盘或者纸带输入零件加工程序时，系统要不断的对零件加工程序进行格式检查，如果发现格式不符合编程要求，将发出报警信号或提示用户进行修改。

数控技术试题及答案一、单项选择题（每题2分，共20分）1. 数控机床的英文缩写是（）。

A. NCB. CNCC. CADD. CAM2. 在数控机床中，用于编程的坐标系是（）。

A. 世界坐标系B. 机床坐标系C. 工件坐标系D. 绝对坐标系3. 数控机床的伺服系统通常指的是（）。

A. 驱动系统B. 控制系统C. 测量系统D. 反馈系统4. 数控编程中的G代码是用于（）。

A. 指定速度B. 指定刀具C. 控制机床运动D. 控制主轴转速5. 在数控加工中，刀具半径补偿的作用是（）。

A. 避免刀具与工件碰撞B. 改变刀具路径C. 提高加工速度D. 减少加工时间6. 数控机床的润滑系统的主要作用是（）。

A. 减少机床振动B. 降低机床温度C. 减少摩擦和磨损D. 增加机床寿命7. 数控机床加工中心的特点是（）。

A. 只能进行铣削加工B. 只能进行车削加工C. 可以进行多工序加工D. 只能进行钻孔加工8. 数控机床的精度通常由（）决定。

A. 控制系统B. 驱动系统C. 测量系统D. 机床结构9. 在数控编程中，M代码通常用于（）。

A. 控制机床运动B. 选择刀具C. 输入或修改参数D. 程序结束10. 数控机床的分类中，点位控制数控机床主要用于（）。

A. 铣削加工B. 车削加工C. 点位加工D. 曲线加工二、填空题（每题2分，共20分）11. 数控机床的伺服电机通常采用___________电机，以实现高精度控制。

12. 数控编程中的循环指令可以简化___________的编程工作。

13. 数控机床的刀具库中，刀具的更换通常由___________系统自动完成。

14. 数控机床的加工程序中，___________指令用于暂停机床的运动。

15. 数控机床的对刀操作是指确定___________与___________之间的相对位置关系。

16. 数控机床的刚性主要取决于___________和___________。

数控原理与系统习题答案数控原理与系统习题答案近年来，随着制造业的快速发展，数控技术在工业生产中的应用越来越广泛。

数控技术作为一种高效、精确的加工方式，为工业制造带来了巨大的变革。

而要学好数控技术，掌握数控原理与系统是非常重要的。

下面是一些数控原理与系统的习题及其答案，希望对广大读者有所帮助。

1. 什么是数控技术？答：数控技术是通过计算机控制机床或其他加工设备进行自动化加工的一种技术。

它通过预先编程的方式，使机床按照设定的路径和速度进行加工，从而实现高效、精确的生产。

2. 数控系统由哪些部分组成？答：数控系统一般由机床主轴驱动系统、运动控制系统、数据输入输出系统和人机界面系统等几个部分组成。

其中，机床主轴驱动系统负责控制机床主轴的转速和方向；运动控制系统负责控制机床各个轴向的运动；数据输入输出系统负责将加工程序输入数控系统，并将加工结果输出；人机界面系统则提供了与数控系统进行交互的界面。

3. 数控系统的主要优势是什么？答：数控系统相比传统的手工操作，具有以下几个主要优势：- 高效性：数控系统能够实现自动化加工，大大提高了生产效率。

- 精确性：数控系统能够按照预定的路径和速度进行加工，保证了加工的精度和一致性。

- 灵活性：数控系统可以根据需要进行编程，适应不同的加工要求。

- 自动化程度高：数控系统能够自动完成加工过程，减少了人力投入。

4. 数控系统中常用的编程语言有哪些？答：数控系统中常用的编程语言有G代码和M代码。

G代码用于控制机床的运动轨迹，如直线插补、圆弧插补等；M代码用于控制机床的辅助功能，如切割液的开关、冷却液的开关等。

5. 数控系统中的坐标系有哪些？答：数控系统中常用的坐标系有绝对坐标系和相对坐标系。

绝对坐标系是以机床坐标系的原点为参考点，确定工件的位置；相对坐标系是以工件上一点为参考点，确定其他点的位置。

6. 数控系统中的插补运动有哪些？答：数控系统中常用的插补运动有直线插补和圆弧插补。

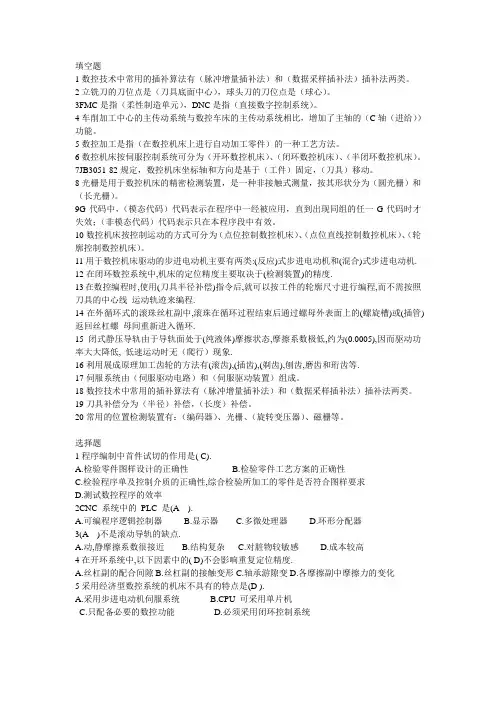

填空题1数控技术中常用的插补算法有（脉冲增量插补法）和（数据采样插补法）插补法两类。

2立铣刀的刀位点是（刀具底面中心），球头刀的刀位点是（球心）。

3FMC是指（柔性制造单元），DNC是指（直接数字控制系统）。

4车削加工中心的主传动系统与数控车床的主传动系统相比，增加了主轴的（C轴（进给））功能。

5数控加工是指（在数控机床上进行自动加工零件）的一种工艺方法。

6数控机床按伺服控制系统可分为（开环数控机床）、（闭环数控机床）、（半闭环数控机床）。

7JB3051-82规定，数控机床坐标轴和方向是基于（工件）固定，（刀具）移动。

8光栅是用于数控机床的精密检测装置，是一种非接触式测量，按其形状分为（圆光栅）和（长光栅）。

9G代码中，（模态代码）代码表示在程序中一经被应用，直到出现同组的任一G代码时才失效；（非模态代码）代码表示只在本程序段中有效。

10数控机床按控制运动的方式可分为（点位控制数控机床）、（点位直线控制数控机床）、（轮廓控制数控机床）。

11用于数控机床驱动的步进电动机主要有两类:(反应)式步进电动机和(混合)式步进电动机. 12在闭环数控系统中,机床的定位精度主要取决于(检测装置)的精度.13在数控编程时,使用(刀具半径补偿)指令后,就可以按工件的轮廓尺寸进行编程,而不需按照刀具的中心线运动轨迹来编程.14在外循环式的滚珠丝杠副中,滚珠在循环过程结束后通过螺母外表面上的(螺旋槽)或(插管)返回丝杠螺母间重新进入循环.15闭式静压导轨由于导轨面处于(纯液体)摩擦状态,摩擦系数极低,约为(0.0005),因而驱动功率大大降低, 低速运动时无（爬行）现象.16利用展成原理加工齿轮的方法有(滚齿),(插齿),(剃齿),刨齿,磨齿和珩齿等.17伺服系统由（伺服驱动电路）和（伺服驱动装置）组成。

18数控技术中常用的插补算法有（脉冲增量插补法）和（数据采样插补法）插补法两类。

19刀具补偿分为（半径）补偿，（长度）补偿。

数控原理与系统复习题(总17页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《数控原理与系统》复习题一、教材本课程教材为：王细洋编著，《机床数控技术》，国防工业出版社。

二、复习题（一）填空题1．数控机床一般是由控制介质、数控装置、伺服驱动装置、机床本体等部分组成。

2．数控机床是用数字化代码来控制刀具与工件的相对运动，从而完成零件的加工。

3．标准机床坐标系中X、Y、Z坐标轴的相互关系用右手直角笛卡尔坐标系决定，增大刀具与工件距离的方向即为各坐标轴的正方向。

4．从结构上看，柔性制造系统主要有两部分组成：一是传递物质的设备，我们称之为物质流；二是传递信息的网络，我们称之为信息流。

5．FMS中文含义是柔性制造系统。

6．数控技术是指用数字化信号对机床运动及其加工过程进行自动控制的一种方法。

7．在整个使用寿命期，根据数控机床的故障频度，数控机床的故障发生规律大致分为三个阶段：早期故障期、偶发故障期、耗损故障期。

8．确定数控机床坐标系时首先要确定Z轴，它是沿提供切削功率的主轴轴线方向。

9．数控机床按控制运动轨迹可分为点位控制、直线控制和轮廓控制等几种。

按控制方式又可分为开环、闭环和半闭环控制等。

10．穿孔带是数控机床的一种控制介质，国际上通用标准有EIA和ISO两种，我国采用的标准是ISO。

11．当数控机床发生故障时，用于诊断出故障源所在范围或具体位置所使用的程序叫作诊断程序，它一般有三种类型：启动诊断、在线诊断、离线诊断。

12．从数控机床故障诊断的内容看。

故障诊断专家系统可以用于三个方面：故障监测、故障分析、决策处理。

13．所谓“插补”就是指在一条已知起点和终点的曲线上进行数据密化的过程。

14．对于以坐标原点为起点的第一象限直线OA ，其偏差函数为：e i e i i y x x y F -=，若0≥i F ，刀具往+X 进给；若0<i F ，刀具往+Y 进给。

数控理论试题与答案一、选择题1. 数控机床的英文缩写是（）。

A. CNCB. CADC. CAMD. CAE2. 数控机床按控制方式分类，不包括以下哪一项（）。

A. 点位控制B. 直线控制C. 曲线控制D. 手动控制3. 数控编程中，G代码用于（）。

A. 指定机床速度B. 控制机床运动轨迹C. 指定刀具类型D. 控制机床主轴转速4. 数控机床的伺服系统主要作用是（）。

A. 提供电源B. 控制机床运动C. 进行程序存储D. 执行刀具更换5. 在数控加工中，刀具半径补偿的作用是（）。

A. 保证加工精度B. 延长刀具寿命C. 减少机床磨损D. 提高加工速度二、判断题1. 数控机床的精度完全取决于数控系统的性能。

（）2. 数控编程的目的是将设计图纸转换成数控机床能够识别和执行的指令。

（）3. 数控机床的伺服系统和驱动系统是同一个概念。

（）4. 数控机床的刀具库越大，其加工能力就越强。

（）5. 数控机床的自动换刀系统可以提高加工效率和加工精度。

（）三、简答题1. 简述数控机床的工作原理。

2. 数控编程中，M代码和G代码的区别是什么？3. 描述数控机床的维护和保养的基本要点。

四、计算题1. 若数控机床的X轴移动距离为100mm，步进电机的步距角为1.8度，求该轴的步数。

2. 给定数控程序段：G00 X100 Y200；请计算在没有其他速度限制的情况下，该程序段的移动距离。

五、论述题1. 论述数控机床在现代制造业中的重要性和应用范围。

2. 分析数控机床故障诊断和排除的基本方法。

六、答案1. A2. D3. B4. B5. A判断题答案：1. ×2. √3. ×4. ×5. √简答题答案：1. 数控机床的工作原理是通过数控系统接收程序指令，然后通过伺服系统控制机床各轴的精确移动，实现对工件的加工。

2. M代码用于控制机床的一些辅助功能，如主轴启停、刀具更换等；G 代码用于控制机床的运动轨迹和速度。

一、填空题（每空1分，共22分）1、按控制运动的方式分类，数控机床可分为点位控制数控机床、点位直线控制数控机床和轮廓控制数控机床等三种。

2、卡盘式数控车床适合车削（3）盘类，而顶尖式数控车床适合车削较长的轴类。

3、当数控装置的程序存储空间较小时，为实现程序的连续执行与加工，常采用（5）DNC或（6）通信输入程序输入方式。

4、数控加工时对刀点设置的原则为：便于数值计算和简化程序编制、（7）易于找正并在加工过程中便于检查、（8）引起的加工误差小。

5、在MC加工时，常用的高性能刀具材料有硬质合金刀具（涂层）、（9）立方氮化硼刀具和（10）金刚石刀具等。

6、与数控电火花成形加工相比较，数控电火花线切割加工改善的主要两个方面为（11）不用成形电极和（12）加工效率高（比电火花成形机床操作更方便。

7、衡量数控机床可靠性的指标有（13）MTBF和（14）A。

8、数控机床的维修包含（15）日常性维护与保养和（16）故障维修两方面内容。

9、数控机床的安装调试工作有（17）准备工作、（18配合工作和（19）组织工作等。

10、数控程序的代码标准常用的有（20）ISO和（21）EIA两种，其中应用广泛的为（22）ISO代码标准。

二、选择题：下列各题的选项中有一个或多个是正确的，请将其代号填入括号中。

（每题2分，共16分）1、在数控加工工序卡中，应包括（）等内容。

A．编程原点与对刀点B．编程简要说明C．工艺过程安排D．数控切削用量2、数控车削螺纹时，为保证车出合格的螺纹，应（）。

A．增加刀具引入距离B．不需要刀具引入/引出距离C．增加螺纹长度D．增加刀具引出距离3、当用于数控机床的调试及对刀时，其工作方式为（）。

A．单段B．手动C．步进D．手动攻丝4、对于高度较大且加工表面较多的箱体类零件，一般选用（）。

A．立式MCB．卧式MCC．普通数控铣床5、对于中大型加工中心，其换刀方式一般采用（）。

A．机械手换刀B．刀库换刀6、对于卧式加工中心的换刀点，一般规定在机床的（）。

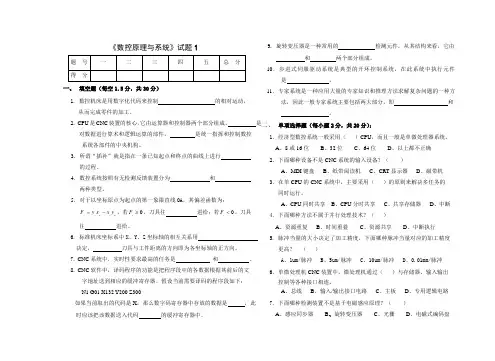

《数控原理与系统》试题1一、 填空题（每空1.5分，共30分）1. 数控机床是用数字化代码来控制 的相对运动， 从而完成零件的加工。

2. CPU 是CNC 装置的核心，它由运算器和控制器两个部分组成， 是对数据进行算术和逻辑运算的部件， 是统一指挥和控制数控 系统各部件的中央机构。

3. 所谓“插补”就是指在一条已知起点和终点的曲线上进行 的过程。

4．数控系统按照有无检测反馈装置分为 和 两种类型。

5．对于以坐标原点为起点的第一象限直线OA ，其偏差函数为：e i e i i y x x y F -=，若0≥i F ，刀具往 进给；若0<i F ，刀具往 进给。

6. 标准机床坐标系中X 、Y 、Z 坐标轴的相互关系用 决定， 刀具与工件距离的方向即为各坐标轴的正方向。

7. CNC 系统中，实时性要求最高的任务是 和 。

8. CNC 软件中，译码程序的功能是把程序段中的各数据根据其前后的文字地址送到相应的缓冲寄存器。

假设当前需要译码的程序段如下： N1 G01 X132 Y200 Z300如果当前取出的代码是X ，那么数字码寄存器中存放的数据是 ，此 时应该把该数据送入代码 的缓冲寄存器中。

9. 旋转变压器是一种常用的 检测元件，从其结构来看，它由和 两个部分组成。

10．步进式伺服驱动系统是典型的开环控制系统，在此系统中执行元件是 。

11．专家系统是一种应用大量的专家知识和推理方法求解复杂问题的一种方法，因此一般专家系统主要包括两大部分，即 和 。

二、 单项选择题（每小题2分，共20分）： 1. 经济型数控系统一般采用（ ）CPU ，而且一般是单微处理器系统。

A 、8或16位 B 、32位 C 、64位 D 、以上都不正确 2. 下面哪种设备不是CNC 系统的输入设备？（ ）A 、MDI 键盘B 、纸带阅读机C 、CRT 显示器D 、磁带机 3．在单CPU 的CNC 系统中，主要采用（ ）的原则来解决多任务的 同时运行。

《数控原理与系统》试题2答案一、填空题（每空1.5分，共30分）1、刀具、工件（可交换位置）2、右手直角笛卡尔坐标系3、闭环控制数控机床；半闭环控制数控机床（可交换位置）4、驱动控制单元、执行单元（或执行元件）（可交换位置）5、13、06、分时共享7、插补、位控（或：位置控制）（可交换位置）8、多任务并行处理、多重实时中断（可交换位置）9、语法检查10、转角（或角位移）11、4mm12、3°13、早期故障期、偶发故障期、耗损故障期二、选择题（每小题2分，共20分）1～5 B B A A C 6～10 B D A D C三、判断题（每小题1.5分，共15分）1～5 ×××××6～10 ×××√√四、简答题（每小题5分，共15分）1、答：数控机床一般组成部分包括：……………………………………答对一项得1分1）控制介质2）数控装置3）伺服系统4）测量装置5）机床本体2、答：中央处理单元(CPU)：它的作用是实施对整个系统的运算、控制和管理，它由运算器和控制器两部分组成。

其作用分别是：………………………………………2分运算器：对数据进行算术和逻辑运算。

……………………………………………1分控制器：译码、发出控制指令，统一指挥和控制数控系统各部件。

…………2分3、答：为了保证加工过程的连续性，必须采用并行处理技术，它主要有以下两个方面的考虑：……………………………………………………………………………………………1分1）使用和调配CNC系统的资源；……………………………………………………2分2）提高CNC系统的处理速度。

……………………………………………………2分五、计算题（每小题10分，共20分）1、解：由于待插补直线的起点坐标为O （0，0），终点坐标为A （6，5），采用总步数终点判别方法。

故总步数1156=+=N ，开始加工时，我们总是采用人工对刀的方式将刀具移到加工起点（坐标原点），故此时偏差00=F ，加工过程的运算节拍如下表所示：………………………………………………………………………………………………………………1分插补轨迹如下图所示：………………………………………………………3分（绘制且标注正确）2、解：五相十拍运行的步进电机采用单双相轮流通电控制方式，即m=5,2=k 。

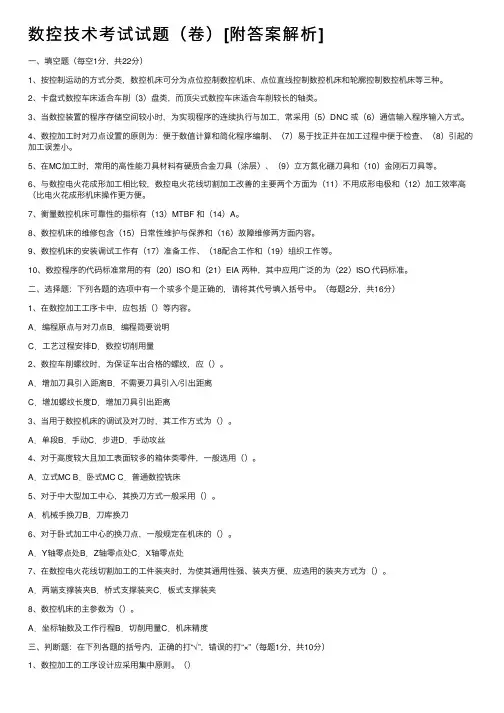

数控技术考试试题（卷）[附答案解析]⼀、填空题（每空1分，共22分）1、按控制运动的⽅式分类，数控机床可分为点位控制数控机床、点位直线控制数控机床和轮廓控制数控机床等三种。

2、卡盘式数控车床适合车削（3）盘类，⽽顶尖式数控车床适合车削较长的轴类。

3、当数控装置的程序存储空间较⼩时，为实现程序的连续执⾏与加⼯，常采⽤（5）DNC 或（6）通信输⼊程序输⼊⽅式。

4、数控加⼯时对⼑点设置的原则为：便于数值计算和简化程序编制、（7）易于找正并在加⼯过程中便于检查、（8）引起的加⼯误差⼩。

5、在MC加⼯时，常⽤的⾼性能⼑具材料有硬质合⾦⼑具（涂层）、（9）⽴⽅氮化硼⼑具和（10）⾦刚⽯⼑具等。

6、与数控电⽕花成形加⼯相⽐较，数控电⽕花线切割加⼯改善的主要两个⽅⾯为（11）不⽤成形电极和（12）加⼯效率⾼（⽐电⽕花成形机床操作更⽅便。

7、衡量数控机床可靠性的指标有（13）MTBF 和（14）A。

8、数控机床的维修包含（15）⽇常性维护与保养和（16）故障维修两⽅⾯内容。

9、数控机床的安装调试⼯作有（17）准备⼯作、（18配合⼯作和（19）组织⼯作等。

10、数控程序的代码标准常⽤的有（20）ISO 和（21）EIA 两种，其中应⽤⼴泛的为（22）ISO 代码标准。

⼆、选择题：下列各题的选项中有⼀个或多个是正确的，请将其代号填⼊括号中。

（每题2分，共16分）1、在数控加⼯⼯序卡中，应包括（）等内容。

A．编程原点与对⼑点B．编程简要说明C．⼯艺过程安排D．数控切削⽤量2、数控车削螺纹时，为保证车出合格的螺纹，应（）。

A．增加⼑具引⼊距离B．不需要⼑具引⼊/引出距离C．增加螺纹长度D．增加⼑具引出距离3、当⽤于数控机床的调试及对⼑时，其⼯作⽅式为（）。

A．单段B．⼿动C．步进D．⼿动攻丝4、对于⾼度较⼤且加⼯表⾯较多的箱体类零件，⼀般选⽤（）。

A．⽴式MC B．卧式MC C．普通数控铣床5、对于中⼤型加⼯中⼼，其换⼑⽅式⼀般采⽤（）。

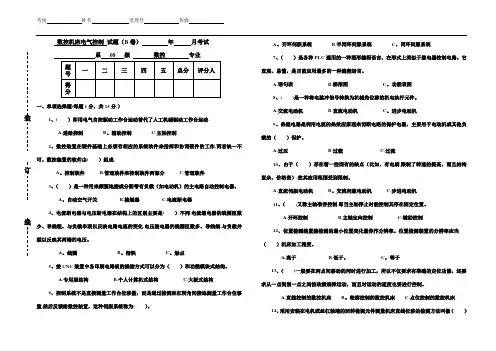

数控机床电气控制试题（B卷）年月考试系08 级数控专业一、单项选择题(每题1分，共15分,）1、( ）即用电气自控驱动工作台运动替代了人工机械驱动工作台运动.A.进给控制B。

辅助控制 C.主轴控制2、数控装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作,两者缺一不可。

数控装置的软件由( ）组成.A。

控制软件 B.管理软件和控制软件两部分 C.管理软件3、（）是一种用来频繁地接或分断带有负载（如电动机）的主电路自动控制电器。

A。

自动空气开关 B.接触器 C.电流断电器4、电流断电器与电压断电器在结构上的区别主要是( ）不同.电流继电器的线圈匝数少、导线粗，与负载串联以反映电路电流的变化.电压继电器的线圈匝数多、导线细,与负载并联以反映其两端的电压。

A。

线圈B。

衔铁C。

触点5、按CNC装置中各印刷电路板的插接方式可以分为（）和功能模块式结构。

A.专用型结构B.个人计算机式结构C.大板式结构6、控制系统不是直接测量工作台位移量，而是通过检测丝杠转角间接地测量工作台位移量,然后反馈给数控装置，这种伺服系统称为( ）。

A。

开环伺服系统 B.半闭环伺服系统C。

闭环伺服系统7、（）是各种PLC通用的一种图形编程语言，在形式上类似于继电器控制电路。

它直观、易懂，是目前应用最多的一种编程语言。

A.语句表B.梯形图C。

功能表图8、( )是一种将电脉冲信号转换为机械角位移的机电执行元件。

A.交流电动机B.直流电动机C。

进步电动机9、热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的（）保护。

A.过压B.过载C.过流10、由于（）存在着一些固有的缺点（比如，有电刷,限制了转速的提高，而且结构复杂，价格贵）,使其应用范围受到限制。

A.直流伺服电动机B。

交流伺服电动机 C.步进电动机11、（)又称主轴准停控制,即当主轴停止时能控制其停在固定位置。

A.开环控制B.主轴定向控制C.辅助控制12、位置检测装置能检测的最小位置变化量你作分辨率。

数控加工技术B1卷一、判断题(本大题共20小题，每小题2分，共40分)1.进给保持按键使运行中的刀具暂停，可以用程序指令中的M00指令代替。

对(正确答案)错答案解析：解析：一般常识。

2.对刀测量仪是一种可直接安装在数控车床的某一固定位置，并具有光学投影放大镜的对刀仪。

对(正确答案)错答案解析：2．答案：√解析：机床各直线运动轴返回各自的机械参考点之后，机床坐标系和对刀仪固定坐标之间的相对位置关系就建立起了具体的数值。

3.图形交互式自动编程系统的图形显示能力很强。

对(正确答案)错答案解析：3．答案：√解析：CAD/CAM软件编程。

4.字的插人、变更、删除均在自动方式下进行。

对错(正确答案)答案解析：4．答案：×解析：字的插入、变更、删除在程序编辑下进行。

5.刀位点是刀具上的一个基准点，刀位点相对运动的轨迹即加工路线，也称编程轨迹。

对(正确答案)错答案解析：5．答案：√解析：对刀是指操作员在启动数控程序之前，通过一定的测量手段，使刀位点与对刀点重合。

6.当相邻直径或端面尺寸差较大以及螺纹加工时，可使用固定循环贯注程序。

对(正确答案)错答案解析：6．答案：√解析：多次走刀。

7.数控编程一般可分为手工编程和自动编程两种。

对(正确答案)错答案解析：7．答案：√解析：编程方式：手工编程、自动编程。

8.要删除程序应选择在EDIT方式下进行。

对(正确答案)错答案解析：8．答案：√解析：编辑状态下。

9.PRGRM键的功能是程序删除。

错(正确答案)答案解析：9．答案：×解析：PRGRM键的用途是在编辑方式下，编辑和显示内存中的程序；在MDI方式，输入和显示MDI数据。

10.按十X、十Z方向点动按键，不可以在X、Z两方向实现联动。

对(正确答案)错答案解析：10．答案：√解析：在同一时刻只能有一个坐标轴移动。

11.试切对刀法是数控系统用新建立的工件坐标系取代前面建立的机床坐标系。

对(正确答案)错答案解析：11．答案：√解析：试切对刀法不需要辅助设备，应用广泛。

《数控原理与系统》试题4填空题（每空1.5分，共30分）：1. 数控机床一般由控制介质、、、测量装置和机械本体五个部分组成。

2.所谓“插补”就是指在一条已知起点和终点的曲线上进行的过程。

3．在CNC软件中资源分时共享要解决的问题是各任务何时占用CPU以及占用时间的长短，解决的办法是和相结合。

4. CNC系统常用外设包括和两种。

5. 键盘中断服务程序负责将键盘上输入的字符存入，按一下键就是向主机申请一次中断。

6.由于CNC系统控制软件融合了当今计算机软件技术中的许多先进技术，它最突出的两个特点是：和。

7.数控机床伺服驱动系统是指以机床移动部件的和作为控制量的自动控制系统，又称为拖动系统。

8．步进电机的“失步”现象有两种表现形式，即和。

9．如果直线式感应同步器的定尺绕组的节距为4mm，那么滑尺绕组的节距应该为才能保证检测精度。

10.若三相步进电机（三相绕组分布为AA′、BB′、CC′），请写出三相六拍工作方式的通电顺序：。

11.专家系统是一种应用大量的专家知识和推理方法求解复杂问题的一种方法，因此一般专家系统主要包括两大部分，即和。

12. 从结构上看，柔性制造系统主要有两部分组成：一是传递物质的设备，我们称之为；二是传递信息的网络，我们称之为。

二、单项选择题（每小题2分，共20分）：1.我国从（）年开始研究数控机械加工技术，并于当年研制成功我国第一台电子管数控系统样机。

A、1952B、1958C、1954D、19592. 将数控系统分为一般数控机床、数控加工中心机床、多坐标数控机床，是按照下面哪种分类方法进行分类的？（）A、工艺用途B、工艺路线C、有无检测装置D、是否计算机控制3．下面哪项任务不是数据预处理（预计算）要完成的工作？（）A、位置控制B、刀具半径补偿计算C、刀具长度补偿计算D、象限及进给方向判断4．若光栅栅距d = 0.01mm，光栅指示光栅与标尺光栅夹角θ= 0.01rad，则可得莫尔条纹宽度W = （）。

《数控原理与系统》试题1一、 填空题（每空1.5分，共30分）1. 数控机床是用数字化代码来控制 的相对运动， 从而完成零件的加工。

2. CPU 是CNC 装置的核心，它由运算器和控制器两个部分组成， 是对数据进行算术和逻辑运算的部件， 是统一指挥和控制数控 系统各部件的中央机构。

3. 所谓“插补”就是指在一条已知起点和终点的曲线上进行的过程。

4．数控系统按照有无检测反馈装置分为 和两种类型。

5．对于以坐标原点为起点的第一象限直线OA ，其偏差函数为：e i e i i y x x y F -=，若0≥i F ，刀具往 进给；若0<i F ，刀具往 进给。

6. 标准机床坐标系中X 、Y 、Z 坐标轴的相互关系用 决定， 刀具与工件距离的方向即为各坐标轴的正方向。

7. CNC 系统中，实时性要求最高的任务是 和 。

8. CNC 软件中，译码程序的功能是把程序段中的各数据根据其前后的文字地址送到相应的缓冲寄存器。

假设当前需要译码的程序段如下： N1 G01 X132 Y200 Z300如果当前取出的代码是X ，那么数字码寄存器中存放的数据是 ，此 时应该把该数据送入代码 的缓冲寄存器中。

9. 旋转变压器是一种常用的 检测元件，从其结构来看，它由和 两个部分组成。

10．步进式伺服驱动系统是典型的开环控制系统，在此系统中执行元件是 。

11．专家系统是一种应用大量的专家知识和推理方法求解复杂问题的一种方法，因此一般专家系统主要包括两大部分，即 和 。

二、 单项选择题（每小题2分，共20分）： 1. 经济型数控系统一般采用（ ）CPU ，而且一般是单微处理器系统。

A 、8或16位 B 、32位 C 、64位 D 、以上都不正确 2. 下面哪种设备不是CNC 系统的输入设备？（ ）A 、MDI 键盘B 、纸带阅读机C 、CRT 显示器D 、磁带机 3．在单CPU 的CNC 系统中，主要采用（ ）的原则来解决多任务的同时运行。

《数控原理与系统》试题5答案一、填空题（每空1.5分，共30分）1、数字化信号（或数字化代码）2、X、右手直角笛卡尔坐标系3、运动轨迹4、输入设备、输出设备（可交换位置）5、数据总线、地址总线、控制总线（可交换位置）6、多微处理机、单微处理机（可交换位置）7、光敏元件8、A－AB－B－BC－C－CA－A（或者A－AC－C－CB－B－BA－A）9、线位移（或直线位移）、角位移（或转角）10、鉴相式、鉴幅式（可交换位置）11、知识库、推理机（可交换位置）12、柔性制造系统二、选择题（每小题2分，共20分）1～5 C C D A B 6～10 A C A B D三、判断题（每小题1.5分，共15分）1～5 ×××××6～10 ×××√√四、简答题（每小题5分，共15分）1、答：1)用数控机床加工工件时，首先由编程人员按照零件的几何形状和加工工艺要求将加工过程编成NC程序；………………………………………………………1分2)数控系统读入NC程序后，将其翻译成机器能够理解的控制指令；………2分3)再由伺服系统将其变换和放大后驱动机床上的主轴电机和进给伺服电机转动，并带动机床的工作台移动，从而完成零件的加工。

……………………2分（或配以框图并加以适当说明也可）：零件图数控系统机床2、答：CNC系统软件是为了实现CNC系统各项功能所编制的专用软件，即存放于计算机内存中的系统程序。

……………………………………………………………………………………………2分它一般由输入数据处理程序、插补运算程序、速度控制程序、管理程序和诊断程序等子程序组成。

……………………………………………………………………………………………………3分 3、答：驱动控制线路接收来自机床数控系统发出的进给脉冲信号（指令信号），………1分 并把此信号转换为控制步进电机各项绕组依此通电、断电的信号，使步进电机运转；…2分 步进电机的转子与机床丝杠连在一起，转子带动丝杠转动，丝杠再带动工作台移动。

苏州市职业大学2010—2011第二学期试卷《数控原理与系统》(考试B卷开卷笔试出卷人 )班级____________ 姓名___________ 学号____________ 成绩_____________一、选择题（每题2分，共12分）1、下面哪项是CNC装置的基本功能（）A 控制功能B 补偿功能C 图形显示功能D 固定循环功能2、（）越小，机床运动部件的位置精度越高。

A 最高工作频率B 步距误差角C 静态转矩D 步距角3、光电盘刻线数为300条，电子五等分细分电路，则其分辨率为（）A 0.2°B 0.1°C 0.24°D 0.36°4、G功能中的G41表示（）A XZ平面B 刀具左补偿C 刀具右补偿D 取消刀具补偿5、同步型伺服电机的电源频率为50HZ，磁极对数为3对，则电机的转速为（）A 1000 r/minB 1500 r/minC 900 r/minD 1200 r/min6、下面哪项不是数控系统的发展趋势（）A 高速高精度B 模块化C 智能化D 高可靠性二、填空题（每空1.5分，共18分）1、CNC装置的核心是___________。

2、_____________是指计算机在同一时刻或同一时间间隔内完成两种或两种以上工作。

3、根据零件图样和加工工艺编制成加工指令并输入到数控装置的过程称为______________。

4、数控机床的加工精度取决于________________和_______________的精度。

5、一个完整的数控加工程序由__________、___________、____________三部分组成。

6、刀具补偿是把____________________转化成______________________的过程。

7、步进电动机是将_______________转换为________________的机电执行元件。

三、判断题：在下列各题的括号内，正确的打“√”，错误的打“×”（每题1分，共10分）1、半闭环伺服系统比闭环伺服系统精度高成本低。

数控理论试题及答案一、单项选择题（每题1分，共10分）1. 数控机床的数控系统通常指的是______。

A. 数控机床的控制系统B. 数控机床的驱动系统C. 数控机床的机械系统D. 数控机床的电气系统答案：A2. 以下哪个不是数控编程的常用代码？A. G00B. M30C. T01D. F500答案：C3. 数控机床的伺服系统主要功能是______。

A. 接收数控系统的指令B. 驱动机床各轴运动C. 保证加工精度D. 进行机床诊断答案：B4. 数控机床的坐标系中，Z轴通常表示______。

A. X轴的垂直方向B. Y轴的垂直方向C. 工件的厚度方向D. 工件的长度方向答案：D5. 数控加工中，刀具半径补偿的指令通常是______。

A. G40B. G41C. G42D. G43答案：B6. 以下哪个不是数控机床的常见故障？A. 电源故障B. 程序错误C. 机械故障D. 操作不当答案：B7. 数控机床的刀具库通常安装在______。

A. 机床床身B. 机床滑枕C. 机床立柱D. 机床主轴答案：A8. 数控编程中的绝对编程方式是指______。

A. 以工件原点为参考B. 以机床原点为参考C. 以刀具原点为参考D. 以任意点为参考答案：B9. 数控机床的加工程序存储在______。

A. 硬盘B. 内存C. 光盘D. 软盘答案：B10. 数控机床的自动换刀系统通常使用______。

A. 机械手B. 液压系统C. 气压系统D. 电机驱动答案：A二、多项选择题（每题2分，共10分）11. 数控机床的组成部分包括以下哪些？A. 床身B. 刀库C. 伺服系统D. 操作面板答案：ABCD12. 数控编程中，以下哪些是常见的编程错误？A. 程序格式错误B. 缺少必要的M代码C. 坐标值错误D. 刀具选择错误答案：ABCD13. 数控机床的伺服系统可以采用哪些类型？A. 液压伺服B. 气压伺服C. 电气伺服D. 机械伺服答案：CD14. 数控机床的刀具补偿包括以下哪些？A. 刀具长度补偿B. 刀具半径补偿C. 刀具角度补偿D. 刀具材料补偿答案：ABC15. 数控机床的维护包括以下哪些方面？A. 日常清洁B. 定期检查C. 故障诊断D. 零件更换答案：ABCD三、判断题（每题1分，共5分）16. 数控机床的精度只与机床机械结构有关。
