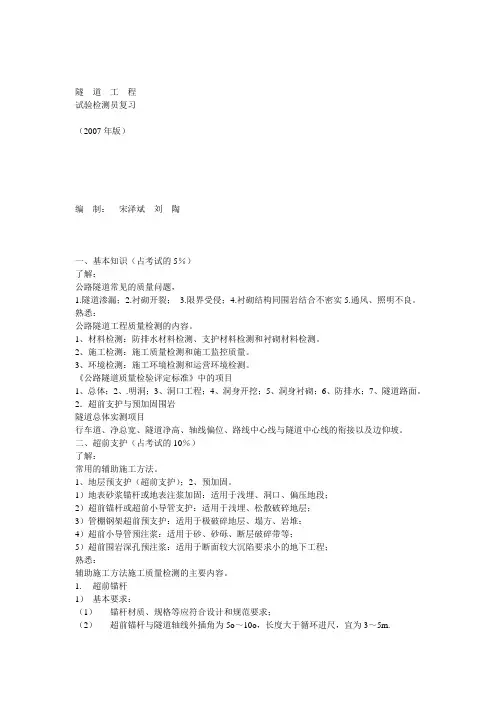

交通部试验检测人员考试辅导--隧道检测员需掌握的内容

交通部试验检测人员考试辅导--隧道检测员需掌握的内容一、公路隧道工程质量检测的内容：1、材料检测：防排水材料检测、支护材料检测和衬砌材料检测。

2、施工检测：施工质量检测和施工监控质量。

3、环境检测：施工环境检测和运营环境检测。

二、《公路隧道质量检验评定标准》中的项目1、总体；2、.明洞；3、洞口工程；4、洞身开挖；5、洞身衬砌；6、防排水；7、隧道路面。

2．超前支护与预加固围岩隧道总体实测项目行车道、净总宽、隧道净高、轴线偏位、路线中心线与隧道中心线的衔接以及边仰坡。

三、常用的辅助施工方法。

1、地层预支护（超前支护）；2、预加固。

1）地表砂浆锚杆或地表注浆加固：适用于浅埋、洞口、偏压地段；2）超前锚杆或超前小导管支护：适用于浅埋、松散破碎地层；3）管棚钢架超前预支护：适用于极破碎地层、塌方、岩堆；4）超前小导管预注浆：适用于砂、砂砾、断层破碎带等；5）超前围岩深孔预注浆：适用于断面较大沉陷要求小的地下工程；四、辅助施工方法施工质量检测的主要内容。

1. 超前锚杆基本要求：（1）锚杆材质、规格等应符合设计和规范要求；（2）超前锚杆与隧道轴线外插角为5°～10°，长度大于循环进尺，宜为3～5m.（3）超前锚杆与钢架支撑配合使用时，锚杆应从钢架复位穿过，尾端与钢架焊接；（4）锚杆插入孔内的长度不得短于设计长度的95％。

（5）锚杆长度不小于1m。

五、注浆材料性能试验：（1）、粘度；（2）、渗透能力；（3）、凝胶时间；（4）、渗透系数；（5）、抗压强度。

六、注浆效果检查方法：（1）、分析法分析注浆记录，查看每个孔的注浆压力、注浆量是否达到要求；注浆过程中漏浆、跑浆是否严重，从而以浆液注入量估算浆液扩散半径，分析是否与设计相符。

（2）、检查孔法用地质钻机按设计孔位和角度钻检查孔，提取岩芯进行鉴定；同时测定检查孔的吸水量。

（3）、声波监测法用声波探测仪测量注浆前后岩体声速、振幅及衰减系数等来判断注浆效果。

七、激光断面仪法的操作方法用断面仪进行测量，断面仪可以放置于隧道中任何适合于测量的位置（任意位置），扫描断面的过程（测量记录）可以自动完成。

所测得的每点均由断面仪发出的一束十分醒目的单色可见红色激光指示，而且可以人工随时加以干预。

激光断面仪法的操作步骤（1）选择测量断面，确定仪器架设位置；（2）安放仪器；（3）设定仪器参数和扫描间距；（4）自动扫描测量断面（5）检查测量断面，进行修正和补测；（6）数据分析。

超欠挖测定方法：1）直接量测开挖断面面积的方法，（1）以内模为参照物直接测量法（2）使用激光束的方法（3）使用投影机的方法2）非接触观测法（1）三维近景摄影法（2）直角坐标法（3）极坐标法（断面仪法）初期支护的形式。

1）锚杆支护；2）喷射混凝土支护；3）锚喷联合支护；4）钢构件支护。

初期支护的作用锚杆的作用：悬吊作用、组合梁作用、加固拱作用喷砼的作用：支撑作用、填补作用、粘结作用、封闭作用初期支护施工工艺：喷射混凝土的喷射工艺有三种：干喷、湿喷、和潮喷；潮喷工艺与干喷工艺相近，在干喷的拌和料中适量加水即为潮喷。

端锚式锚杆施工质量无损检测方法：（1）将套筒套在待检测锚杆的螺母上，并将扭力扳手主体与套筒联接。

（2）左手轻按扭力扳手套筒端，右手扳动手柄，同时读取扭力矩的最大读数，并作记录。

（3）根据扭力矩和锚杆拉力之间的对应关系，确定锚杆的拉力。

钢支撑施工质量检测：1．加工质量检测（1）加工尺寸。

钢架加工尺寸应符合设计要求。

（2）强度和刚度。

钢支撑必须具备足够的强度和刚度。

（3）焊接。

检测时，要注意是否有假焊，焊缝长度、深度是否符合要求。

2．安装质量检测（1）安装尺寸。

检测时应用钢卷尺测量，其误差不应超过设计尺寸5cm。

其次应注意量测钢架拱顶的标高，要求钢架不得侵入二次衬砌空间5cm。

（2）倾斜度。

在平面上检测可用直角尺，在纵断面上检测可用坡度规。

（3）连接与固定，施工过程中尤其要检查钢架与锚杆的连接，要保证焊接密度与焊接质量，最终使锚杆、钢架和衬砌形成整体承载结构。

地质雷达法检测初期支护缺陷的方法以及仪器功能：原理：地质雷达利用一个天线发射高频宽频带电电磁波，另一个天线接受来之地下介质界面的发射波。

根据接受到波的时间、幅度与波形资料，推断介质的结构。

方法：将雷达的发射和接受天线密贴与喷层表面，雷达波通过天线进入混凝土衬砌中，遇到钢筋、钢拱架、材质有差别的混凝土、混凝土中间的不连续面、混凝土与空气分界面、混凝土与岩石分界面、岩石中的裂面等产生反射，接受天线接受到反射波，测出反射波的入射、反射双向走时，可计算出反射波走过的路程长度，从而求出天线距反射面的距离D(D=1/2v△t) 仪器功能：由地质雷达主机、天线、便携式计算机、数据采集软件、数据分析处理软件组成。

八、锚杆加工质量检测的内容：检查时，首先应测量各部分的尺寸，其次检查焊接件的焊接质量；对于车丝部分，应检查丝纹质量，观察是否有偏心现象。

锚杆安装尺寸检测的内容：（1）锚杆位置钻孔前应根据设计要求定出孔位，作出标记。

施工时可根据围岩壁面的具体情况，允许孔位偏差±15mm。

检查时应对锚杆间距与排距的尺量。

（2）锚杆方向检查时应特别注意拱顶钻孔的垂直度，目测即可。

（3）钻孔深度水泥砂浆锚杆，允许孔深偏差为±50mm；对于树脂锚杆和快硬水泥锚杆，钻孔深度应控制更严。

深度不足造成托板悬空，锚杆难以发挥作用。

钻孔深度可用带有长度刻度的塑料管或木棍等插孔量测。

（4）孔径与孔形砂浆锚杆应测量钻孔直径大于杆体直径15mm时，可认为孔径符合要求。

九、锚杆拉拔力的测试方法：a根据试验目的，在隧道围岩指定部位钻锚杆孔。

b按照正常的安装工艺安装待测锚杆。

c根据锚杆的种类和试验目的确定拉拔时间。

d在锚杆尾部加上垫板，套上中空千斤顶，将锚杆外端与千斤顶内缸固定在一起，并装设位移量测设备与仪器.。

e通过手动油压泵加压，从油压表读取油压，根据活塞面积换算锚杆承受的拉拔力。

十、、砂浆锚杆注满度检测方法：首先，在施工现场按设计参数，对不同类型的围岩，各设3～4组标准锚杆，每组1～2根。

然后，在这些标准锚杆上测定反射波振幅值，这些值即作为检测其它锚杆的标准。

这些标准值在进行其它锚杆的检测前储入仪器，在检测其它锚杆时可由测量仪器自动显示被测锚杆的长度与砂浆密实度的级别。

十一、、喷射混凝土质量检测内容：1、抗压强度试验；2、喷射混凝土厚度的检测；1) 喷层厚度可用凿孔或激光断面仪、光带摄影等方法检查；2) 检查断面数量。

每10延米至少检查一个断面，再从拱顶中线起每隔2m凿孔检查一个点。

十二、、喷射混凝土质量检测方法：(1)喷大板切割法将混凝土喷射在45cmx35cmxl2cm（可制成6块）或45cmx20cmx12cm（可制成3块）的模型内，在混凝土达到一定强度后，加工成10cmx10cmx10cm的立方体试块，在标准条件下养护至28d进行试验（精确到0.1MPa)(2)凿方切割法用凿岩机打密徘钻孔，取出长约35cm、宽约15cm的混凝上块，加工成10cmxl0cmxl0cm的立方体试块，在标准条件下养护至28d,进行试验（精确到0.1MPa）。

喷射混凝土评定标准：（一）喷射匀混凝土的匀质性（二）喷射匀混凝土的抗压强度防水板的施工工艺1、无钉热合法；2、有钉冷粘法。

止水带安装工艺：1、沿衬砌1/3厚度处之轴在挡头板每隔0.5m钻-12mm的钢筋孔，将制成的钢筋卡由待灌混凝土的一侧穿入另一侧，内、外分别卡紧止水带的1/2。

2、将制成的钢筋卡由待灌混凝土的一侧穿入另一侧，内侧钢筋卡卡紧止水带之半，另一半止水带紧贴在挡头板上。

3、待混凝土凝固后拆除挡头板，将原贴在挡头板上的止水带拉直后，弯曲钢筋卡套卡紧另一半止水带，浇筑施工缝另一半混凝土.常用防排水材料及其主要性能，防水材料：注浆材料（水泥浆和化学浆）、高分子防水卷材、氯丁乳胶沥青防水涂料、石油沥青油毡、土工织物、防水混凝土隧道防水采用的高分子防水卷材主要是：ECB、EVA和LDPE防水材料主要性能：拉伸强度（MPa）断裂伸长率（％）、24h不透水性（MPa）、低温弯折性（℃）、热处理尺寸变化率（％）土工织物（土工布）性能检测方法：土工植物也称土工布，是透水性的土工合成材料，按照制造方法分为无纺织或非纺造土工织物和有纺或机织土工织物。

具有过滤、排水、隔离、加筋、防渗和防护等作用。

一、土工织物（土工布）物理特性检测；1）、单位面积质量试验；2)、厚度试验。

二、土工织物（土工布）力学特性测试；（1）抗拉强度；（2）撕裂试验；（3）顶破强度试验；（4）刺破试验。

三、水力特性；1）垂直渗透系数试验；2）水平渗透系数试验。

十三、防水卷材性能检测方法：1．卷材长度、宽度及厚度的测量、2. 拉伸强度、扯断伸长率和300%定伸强度的试验、3. 撕裂强度试验、4 耐臭氧化试验、5．热空气老化试验、6、脆性温度试验、7．柔度试验十四、防水混凝土抗渗性能试验：1．试件到期后取出，擦干表面，用钢丝刷刷净两端，待表面干燥后，在试件的侧面滚涂一层熔化的密封材料。

然后立即在螺旋加压器上压入经过烘箱或电炉预热的试模中。

使试件底面和试模底齐平，待试模变冷后即可解除加压，装在渗透仪上进行试验。

2．试验时，水压从0.2MPa开始，每隔8h增加0.1MPa，并随时观察试件断面的情况。

一直加至6个试块中有3个试块表面发现渗水，记下此时的水压力，即可停止试验。

3．当加压至设计抗渗标号，经8h后第三个试件仍不渗水，表明混凝土满足设计要求，也可停止试验。

十五、防水板施工质量检测内容及方法：1．焊缝质量检测用5号注射针与压力表相接，用打气筒充气（脚踏式或手动式皆可），充气时检查孔会鼓起来，当压力达0.1～0.15MPa时，停止充气。

保持该压力时间不少于1min。

2．防水层破损的检查（1）补钉不得过小，离破坏孔边沿不得小于7cm。

（2）补钉要剪成园角，不要有正方形、长方形和三角形等的园角。

3.施工检查1）用手托起塑料板，看其是否与喷砼密贴。

在拱顶，在1㎡范围内塑料板不得下凹或呈水平状。

2）看塑料板是否有被划破址破扎破等破损现象。

3）看接缝处是否胶合紧密，有无漏涂胶现象，搭接宽度必须大于5㎝。

4）检查射钉补块是否严密，胶结强度能否满足施工要求。

监控量测选测项目：1、表面下沉2、围岩体内位移(洞内设点)3、围岩体内位移(地表设点)4、围岩压力及两层支护间压力5、刚支撑内力及外力6、支护、衬砌内应力、表面应力及裂缝量测7、围岩弹性波测试监控量测必测项目：1、地质和支护状况观测2、周边位移3、拱顶下沉4、锚杆及锚索内力及抗拔力隧道施工量测中力的量测有：1、地质和支护状况观察2、围岩压力及两层支护间压力3、钢支撑内力及外力4、支护、衬砌内应力、表面应力及裂缝量测5、锚杆或锚索内力及抗拔力6、围岩弹性波测试隧道施工量测中位移量测有：1、围岩周边位移2、拱顶下沉3、地表下沉4、围岩内部位移围岩周边位移量测：仪器使用方法：“收敛量测”—机械式收敛计、数显式收敛计拱顶下沉量测：仪器使用方法：精密水准仪—1、对浅埋隧道，可由地面钻孔，使用挠度计或其它仪表定拱顶相对地面不动点的位移值2、对于深埋隧道，可在拱顶布设固定测点，将钢尺或收敛计挂在拱顶测点上，读钢尺读数，后视点可设在稳定衬砌上，读标尺读数，用水平仪进行观测。
