分布式光伏项目接入系统方案(10kv单点接入)XX项目接入系统方案杭州市电力局经济技术研究所201x.x浙江·杭州目录XX项目所在地为XX，设计总装机容量为XMWp,安装于XX。
项目业主为XX，项目性质为全部自用/自发自用、余量上网，工程计划201X年X月X日完成建设具备并网条件。
二系统一次设方案2.1接入电压等级挑选根据并网方案、周边电网情况、相关技术规定及《国家电网公司关于印发分布式电源并网相关意见和规范（修订版）》（国家电网办[2013]1781号），项目考虑通过10kV电压等级并网。
2.2并网方案XX项目设计总装机容量为XMWp，综合效率系数为X，按相应规程、规范，应有1个并网点。
另外根据国网公司发布的《分布式光伏发电项目接入系统典型设计》，本工程采用单点10kV接入用户配电室方案（XGF10-Z-1），示意图如图1.1。
图1.1 XGF10-Z-1方案一次系统接线表示图结合项目实际情况及周边电网实际运行工况，分布式光伏电站接入系统方案如下：考虑该漫衍式光伏电站采用全部自用/自发自用、余量上网方式，本工程漫衍式漫衍式光伏电站采用10kV电压等级并网。
本期漫衍式光伏电站通过新建1回10kV电缆线路接入XX配电房的10kV高压开关室内新增/备用10kV联系线间隔，联系线电缆截面为Xmm2，长度约为X米。
再经XX配电房原有10kV线路接入上级电源，接线表示图如图1.2所示。
相关并网线路及公共线路均满足光伏接入的要求。
漫衍式漫衍式光伏电站并网后，应加强运行办理，优化运行方式，在漫衍式漫衍式光伏电站间歇性停电期间，调整负荷，增加备用容量，保证电网安全运行。
图 1.2XX分布式光伏电站并网接线示意图（以用户收资为准）2.3分布式光伏电站主接线方案根据相关技术规定，结合杭州市区/XX县区电网实际情况及工程可研报告，推荐采用单母线接线。
2.4无功配置分布式光伏电站输出有功功率大于额定功率的50%时，10kV接入功率因数应不小于0.98（超前或之后）；输出有功功率在20%～50%之间时，接入功率因数应不小于0.95（超前或之后）。
10KW屋顶光伏系统设计方案1. 引言- 简要介绍屋顶光伏系统设计的目的和背景。
2. 屋顶光伏系统设计概述- 描述10KW屋顶光伏系统的总体设计概念和原则。
3. 屋顶选择和准备- 分析并选择适合安装光伏系统的屋顶材料和结构。
- 建议对屋顶进行加固和清洁工作，以确保系统的稳定性和高效工作。
4. 光伏组件的选择和布局- 确定合适的光伏组件类型和规格，考虑组件的功率输出和耐久性。
- 提供一个合理的光伏组件布局和安装方案，以最大程度地利用屋顶的可用面积。
5. 逆变器和电池系统- 探讨逆变器和电池系统的选择和配置，以确保光伏系统的稳定性和可靠性。
- 说明逆变器的功率和效率要求，并建议合适的电池容量和类型。
6. 电缆布线和保护装置- 讨论电缆的选择和布线，确保电能的高效传输和安全。
- 建议合适的保护装置，例如避雷器和断路器，以保护系统免受过电流和过电压的损害。
7. 接地系统和安全措施- 提供合适的接地系统设计和操作指南，确保系统的地电位和人身安全。
- 强调必要的安全措施和警示标识，以防止电击和其他意外事故。
8. 监控和维护- 介绍合适的监控系统，以实时监测光伏系统的性能和故障。
- 给出光伏系统的维护计划，包括定期清洁、检查和维修任务。
9. 预算和时间安排- 提供与10KW屋顶光伏系统设计方案相关的预算和时间安排，以帮助项目的实施和管理。
10. 结论- 总结10KW屋顶光伏系统设计方案的重点和关键考虑因素。
- 强调该设计方案的优势和利益。
以上是10KW屋顶光伏系统设计方案的概述，详情可以进一步讨论和完善。
XX县（区、市）XX镇XX（业主名）XXkW分布式光伏发电接入系统方案1、工程概况本期分布式光伏发电项目拟安装在XX县（区、市）XX镇XX村XX组XX号XX（业主名）自建楼楼顶上，根据业主申报，采用自发自用、余电上网方式。
本项目采用光伏组件与建筑屋面结合方式，光伏电站总容量为XXkWp。
2、一次接入系统方案本项目业主用电由10kVXX线XX台区供电，台区配变容量为中的相关要求，本项目接入系统采用XGF380-Z-1方案。
光伏电站总容量为XXkWp，经1台XXkW三相(单相)逆变器接入用户三相(单相)表箱。
并网点应配置1台断路器及具有明显断开点的隔离刀闸。
3、二次接入系统方案3.1系统保护及安全自动装置3.1.1 380V/220V线路保护并网点断路器应具备短路瞬时、长延时保护功能和分励脱扣、欠压脱扣功能。
当线路发生短路故障时，线路保护能快速动作，瞬时跳开断路器，满足全线故障时快速可靠切除故障的要求。
3.1.2 防孤岛检测及安全自动装置380V/220V电压等级并网点采用具备防孤岛能力的逆变器。
逆变器必须具备快速监测孤岛，且监测到孤岛后立即断开与电网的连接能力，且防孤岛保护动作时间不大于2s。
逆变器还应符合国家、行业相关技术标准，具备高/低电压闭锁、检有压自动并网功能。
3.2 系统调度自动化3.2.1调度关系及调度管理根据《国家电网公司关于印发<分布式电源接入配电网设计规范>等4项标准的通知》（国家电网企管[2014]365号）文中规定，本方案光伏发电采用自发自用、余电上网，暂不考虑建立调度关系。
3.2.2配置及要求（1）远动系统根据《国家电网公司关于印发<分布式电源接入配电网设计规范>等4项标准的通知》（国家电网企管[2014]365号）文规定，380V/220V 接入的分布式电源项目，暂只需要上传发电量信息，并送至主管机构，不配置独立的远动系统。
（2）电能量计量本次运营模式采用自发自用、余电上网，应在并网点及产权分界点分别设置一套并网电能表及关口电能计量表。
河南农业大学本科生毕业论文（设计）题目10KW太阳能光伏发电系统设计学院机电工程学院专业班级热能与动力工程09级一班学生姓名赵林林指导教师王艳锦撰写日期：2013年 5 月20 日摘要通过太阳能电池（又称光伏电池）将太阳能转换成电能的发电系统称为太阳能电池发电系统（又称太阳能光伏发电系统）。
太阳能光伏发电目前工程上广泛使用的光电转换器件晶体硅太阳能电池，生产工艺技术成熟，已进入大规模产业化生产。
截止到2002年底，世界太阳能发电总装机容量约达2200WM，应用于工业、农业、科技、文教、国防和人们生活的各个领域。
预计21世纪中叶，太阳能光伏发电将发展成重要的发电方式，在世界可持续发展的能源结构中占有一定的比例。
太阳能光伏发电系统的运行方式主要可分为离网运行和并网运行两大类。
未与公共电网相连接的太阳能光伏发电系统称为离网太阳能光伏发电系统，主要应用于远离公共电网的无电地区和一些特殊处所，如为公共电网难以覆盖的边远偏僻农村、牧区、海岛、高原、沙漠的农牧渔民提供照明、看电视、听广播等的基本生活用电，为通信中继站、沿海与内河航标、输油输气管道阴极保护、气象台站等特殊处所提供电源。
与公共电源相连接的太阳能光伏发电系统称为联网太阳能光伏发电系统，它是太阳能光伏发电进入大规模商业化发电阶段、成为电力工业组成部分之一的重要方向，是当今世界太阳能光伏发电技术发展的主要趋势。
特别是其中的光伏电池与建筑相结合的联网屋顶太阳能光伏发电系统，是众多发达国家竞相发展的热点，发展迅速，市场广阔，前景诱人。
补充本文的主要研究内容。
关键词：太阳能光伏发电；单晶硅；太阳能系统组件；系统设计The Subject of Undergraduate Graduation Project of HEAUAbstractBy the solar cell (also known as photovoltaic cells) to convert solar energy into electrical energy generation system known as the solar cell power generation system (also known as solar photovoltaic power generation system). Solar photovoltaic engineering photoelectric conversion device widely used crystalline silicon solar cells, mature production technology, has entered the large-scale industrial production. As of the end of 2002, the total installed capacity of solar power approximately 2200WM used in various fields of industry, agriculture, science and technology, culture, education, national defense and people's lives. Expected that the mid-21st century, solar photovoltaic power generation will be developed into an important way of generating electricity, a certain proportion in a sustainable world energy mix.Solar photovoltaic power system operation and can be divided into off-grid operation and two networks running two categories. Not connected to the public grid connected solar photovoltaic systems off-grid solar photovoltaic systems, the main application and away from the public grid areas without electricity, and some special premises, such as the public grid is difficult to cover the remote and isolated rural and pastoral areas, islands, plateau, desert farming fishermen to provide lighting, watching TV, listening to the radio, the basic livelihood of electricity, dimensional communication relay stations, coastal and inland beacon, oil gas pipeline cathodic protection, weather stations and other special premises to provide power. The solar photovoltaic systems connected to the public power supply grid-connected solar photovoltaic power generation system, it is into the large-scale commercial solar photovoltaic power generation stage, become an integral part of the electric power industry an important direction is the development of today's world solar photovoltaic technology The main trend. Especially networking rooftop solar photovoltaic cells combined with the construction of photovoltaic power generation system, a number of developed countries competing for the development of hot spots, the rapid development of the broad market, are enticing.Key Words：Solar photovoltaic power generation; Monocrystalline silicon; Solar system components; System design目录Abstract (2)1 引言 (5)2 太阳能光伏电池的基本理论知识 (6)2.1 太阳能电池的工作原理 (6)2.2 太阳能电池的电压电流特性 (7)2.3 太阳能电池方阵 (8)3 太阳能光伏发电系统原理 (8)3.1系统概述 (8)3.2独立系统 (9)3.3并网系统 (10)3.4混合系统 (10)4 并网型太阳能光伏发电系统设计 (11)4.1设计总则 (12)4.2电池组件与方阵支架设计 (12)4.2.1电池组件 (12)4.2.2方阵支架及光电场设计 (13)4.2.3并网逆变器 (13)4.2.4配电室设计 (14)4.2.5并网发电系统的防雷 (14)5 利用PVsyst模拟设计的系统 (14)5.1 PVsyst简介 (14)5.2 利用PVsyst对系统进行模拟 (15)6 结束语 (19)参考文献 (20)致谢 (21)附录1：附录一选用太阳能电池板详细参数 (22)附录2：附录二选用逆变器详细参数 (23)1 引言太阳能是各种可再生能源中最重要的基本能源，生物质能、风能、水能等归根到底都来自太阳能，广义地说，太阳能包含以上各种可再生能源。

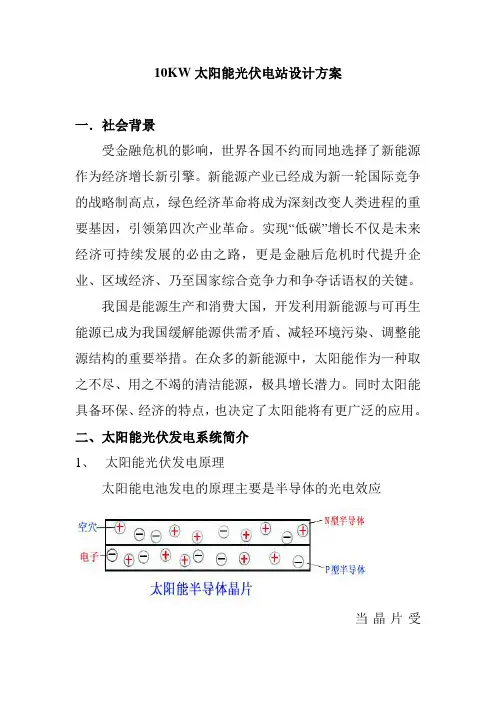

10KW太阳能光伏电站设计方案一．社会背景受金融危机的影响，世界各国不约而同地选择了新能源作为经济增长新引擎。
新能源产业已经成为新一轮国际竞争的战略制高点，绿色经济革命将成为深刻改变人类进程的重要基因，引领第四次产业革命。
实现“低碳”增长不仅是未来经济可持续发展的必由之路，更是金融后危机时代提升企业、区域经济、乃至国家综合竞争力和争夺话语权的关键。
我国是能源生产和消费大国，开发利用新能源与可再生能源已成为我国缓解能源供需矛盾、减轻环境污染、调整能源结构的重要举措。
在众多的新能源中，太阳能作为一种取之不尽、用之不竭的清洁能源，极具增长潜力。
同时太阳能具备环保、经济的特点，也决定了太阳能将有更广泛的应用。
二、太阳能光伏发电系统简介1、太阳能光伏发电原理太阳能电池发电的原理主要是半导体的光电效应当晶片受光后，PN结中，N型半导体的空穴往P型区移动，而P型区中的电子往N型区移动，从而形成从N型区到P型区的电流。
然后在PN结中形成电势差。
2、太阳能光伏系统组成太阳能光伏发电系统主要由太阳能光伏电池组，光伏系统电池控制器，蓄电池和交直流逆变器是其主要部件。
其中的核心元件是光伏电池组和控制器。
各部件在系统中的作用是：光伏电池：光电转换。
控制器：作用于整个系统的过程控制。
光伏发电系统中使用的控制器类型很多，如2点式控制器，多路顺序控制器、智能控制器、大功率跟踪充电控制器等，智能型控制器适用于较大型的光伏电站和通信系统。
蓄电池：蓄电池是光伏发电系统中的关键部件，用于存储从光伏电池转换来的电力。
交直流逆变器：由于它的功能是交直流转换，因此这个部件最重要的指标是可靠性和转换效率。
并网逆变器采用最大功率跟踪技术，最大限度地把光伏电池转换的电能送入电网。
三、10KW太阳能光伏发电站系统方案现场资源和环境条件光伏系统方案1设计总则（1）太阳能光伏发电系统在原有的线路基础上增加，采取尽量不改造原有回路的原则。
因此，将光伏系统的并网点选择在并网点的低压配电柜上。

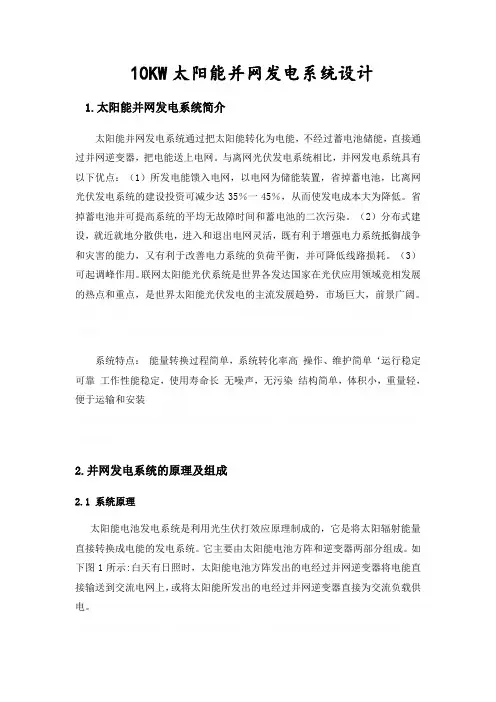

10KW太阳能并网发电系统设计1.太阳能并网发电系统简介太阳能并网发电系统通过把太阳能转化为电能，不经过蓄电池储能，直接通过并网逆变器，把电能送上电网。
与离网光伏发电系统相比，并网发电系统具有以下优点：（1）所发电能馈入电网，以电网为储能装置，省掉蓄电池，比离网光伏发电系统的建设投资可减少达35％一45％，从而使发电成本大为降低。
省掉蓄电池并可提高系统的平均无故障时间和蓄电池的二次污染。
（2）分布式建设，就近就地分散供电，进入和退出电网灵活，既有利于增强电力系统抵御战争和灾害的能力，又有利于改善电力系统的负荷平衡，并可降低线路损耗。
（3）可起调峰作用。
联网太阳能光伏系统是世界各发达国家在光伏应用领域竞相发展的热点和重点，是世界太阳能光伏发电的主流发展趋势，市场巨大，前景广阔。
系统特点：能量转换过程简单，系统转化率高操作、维护简单‘运行稳定可靠工作性能稳定，使用寿命长无噪声，无污染结构简单，体积小，重量轻，便于运输和安装2.并网发电系统的原理及组成2.1 系统原理太阳能电池发电系统是利用光生伏打效应原理制成的，它是将太阳辐射能量直接转换成电能的发电系统。
它主要由太阳能电池方阵和逆变器两部分组成。
如下图1所示:白天有日照时，太阳能电池方阵发出的电经过并网逆变器将电能直接输送到交流电网上，或将太阳能所发出的电经过并网逆变器直接为交流负载供电。
图1 并网发电原理图2.2 光伏并网发电系统主要组成设备清单：（1）光伏组件：20 片 250KWp 单（多）晶硅，根据客户需要定（2）安装材料费（包含支架、线缆、PVC 管、以及各种小部件）（3）逆变器（把电池板产生的直流电变成适合家用电器的交流电，还有防短路、防雷、孤岛保护以及通信功能）（4）防雷箱，内有直流高压熔断丝，防雷装置3.10KW太阳能并网发电系统设计3.1设计总则（1）太阳能并网发电系统在原有的线路基础上增加，采取尽量不改造原有回路的原则。
因此，将光伏系统的并网点选择在并网点的低压配电柜上。
10.36kW户用光伏系统设计本项目所建设分布式光伏发电系统，供给用户自己使用，实现“自发自用，余电上网”。
光伏阵列：主要由太阳电池组件、光伏支架、直流电缆等构成；并网逆变：主要由并网逆变器构成；低压输配电：主要由低压交流配电柜、低压交流电缆等构成；监控：主要由光伏系统监控部分构成。
一、项目地勘察自建住宅，南北朝向，在闲置的楼顶装上光伏电站，选用的是370WP的组件，经过测算,安装28块组件共计10.36KW。
二、系统设计组件的朝向、倾角完全一致，分为2个相同的组串，每串14块组件，接到逆变器的直流侧，如下图所示。
1、设计方案▲系统设计原理图2、材料清单表根据现场勘察结果和系统设计方案，选择系统安装需要的材料设备，下表为该光伏系统所需材料清单列表。
管、胶带确认3、材料设备的选择1）、光伏组件的选择该用户装机容量选择了日托光伏370Wp的高效组件，该组件有着优异的低辐照性能，其技术参数如下：➀组件的主要参数Pm=370Wp；Voc=42.6V, Vmpp=35.1V，Imp=10.54A，Isc=11.16A。
➁根据组件的型号和敷设的数量计算得到10.36KWp（370Wp*28块）的装机容量。
根据装机容量、组件实际排布情况来选择合适的逆变器。
2）、并网逆变器的选择该项目容量为10.26kWp且并网电压为220V，故选择锦浪科技股份有限公司单相三路G5-GR1P10K这款光伏逆变器，超配比为1.125倍。
3)、直流侧线缆选择直流线缆选择光伏认证的专用线缆，光伏直流电缆为PV1-F 1*4mm²。
▲图光伏直流线缆图示4)、交流侧线缆的选择交流线缆主要用于逆变器交流侧至交流汇流箱或交流并网柜，可选用YJV型电缆。
长距离铺设还要考虑到电压损失和载流量大小，10.36KW三相交流线缆推荐使用YJV-3*10mm²。
▼表3 交流线缆选型表部设备选型说明：断路器断路器的一端接逆变器，一端接电网侧；交流断路器一般选择逆变器最大交流输出电流的1.25倍以上，10.36kW逆变器交流输出最大电流为45.9A，即至少选择50A的断路器。
10kw光伏项目设计方案目录一、项目背景 (3)二、项目设计说明 (4)三、系统整体设计 (6)四、施工说明 (9)五、系统配置清单 (10)六、发电效益分析 (11)七、环境效益分析 (11)一、项目背景1.1项目背景1、我国的能源结构以煤为主，是世界上最大的煤炭消费国，相对巨大的人口基数，面临的能源资源形势十分严峻；2、矿产资源能源等非可再生能源的生产和消费，对环境造成了很大的破坏和污染；3、对于农村和西部一些偏远地区来说，电力等能源尤其短缺，传统电网难以到达这些地区．4、面对能源短缺，国家“十二五”规划明确提出将大力发展光伏等新能源产业。
5、《太阳能光伏产业“十二五”发展规划》已将太阳能光伏生态大棚电站的模式划定为BIPV（光伏建筑一体化）示范项目，享受国家财政补贴。
1.2区位分析地理位置安亭镇位于上海市西北郊，是以轿车工业和轿车生产配套工业为主的现代化综合性工业城，也是上海西部的中心城镇。
南濒沪宁高速公路，西接江苏省，北归嘉定区，为嘉定、昆山、青浦三地之交界，距上海市中心32公里，距上海虹桥机场20公里。
全镇总面积59.75平方公里。
辖28个行政村、塔庙村双浦村南安村吕浦村顾浦村水产村兰塘村向阳村新泾村前进村塘庄村林家村火炬村先锋村赵巷村星光村星明村光明村黄墙村朱泾村漳浦村顾垒村方泰村陆象村讴思村方泰水产村西元村龚闵村。
安亭镇现有9个社区居民委员会和四个农民别墅小区，分别是：迎春社区、红梅社区、玉兰一村社区、玉兰二村社区、玉兰三村社区、玉兰四村社区、紫荆社区、方泰社区、博泰社区、梅园别墅、菊园别墅、桃园别墅、桂园别墅.下图为我国太阳能资源分布图安亭镇是我国太阳能资源较为充沛的地区，在国家的能源供给短缺以及国家相应鼓励开发利用新能源政策的背景下利用太阳能发电是后续能源供给的趋势，其中分布式光伏发电允许并网的政策出台更好地策应了城镇人口集中度高没有大量空余土地条件的地区开发太阳能发电的热情，在原有建筑未利用的屋顶或建筑朝阳较好的外立面安装太阳能光伏发电系统并接入国家电网，这一自发自用，余电上网的清洁能源补给模式为优化国家的能源结构、缓解电网的配电负荷、工商业以及个人家庭的经济型用电、全球的节能减排计划等都有良好的促进作用。
10KW光伏并网示X工程XX合大太阳能科技XX2021年3月15日目录1、并网光伏系统的原理22、10KW并网光伏系统配置33、光伏组件技术参数44、逆变器技术参数45、安装支架56、系统报价67、相关政策自持68、投资预算和节能分析79、经济效益和经济社会效益分析710、后期维护管理效劳810KW光伏并网工程技术方案1、并网光伏系统的原理系统的根本原理：太阳能电池组件所发直流电通过光伏并网逆变器逆变成50Hz、380V 的交流电，经交流配电箱与用户侧并网，向负载供电。
本工程并网接入系统方案采用380V 低压并网，如图1所示：图1 光伏电站并网发电系统框图图2 光伏电站并网发电示意图2、10KW并网光伏系统配置表1 10KW并网系统配置清单序号零部件名称规格数量备注1 光伏组件250W多晶40块2 安装支架5KW/套2套水泥平顶屋面3 逆变器10KW/380V三相四线1只4 配电箱箱体1只直流断路器4P/1000V/16A 2只交流断路器4P/400V /32A 1只直流浪涌保护器1000V/ 1只交流浪涌保护器4P/400V/20KA 1只5 光伏电缆1*4mm2 200米6 逆变输出电缆3*6+2*4 20米3、光伏组件技术参数光伏系统采用250Wp的多晶硅太阳能电池组件，其参数如下：◆电池材料：多晶硅；◆峰值功率：253W；◆开路电压：37.6V；◆短路电流：8.55A；◆最正确工作电压：31.4V；◆最正确工作电流：7.96A；◆电池组件尺寸：1650×992×50mm◆电池组件重量：21.0 Kg◆电池组成：60片多晶硅电池式串联而成◆满足IEC61215，IEC61730标准◆工作环境温度：－40℃～＋80℃◆正常使用25年后组件输出功率损耗不超过初始值的20%4、逆变器技术参数本系统采用1台10kW逆变器，技术参数如下：表2 10kW逆变器技术参数类别内容规格型号SPV-10KW光伏输入最大光伏输入功率11.7KW最大开路电压780输入电压X围280Vdc~700Vdc最正确效率输入电压>560v最低输入电压350V图3 240Wp多晶硅组件5、安装支架通过地锚栓或水泥根底固定，适用于平屋顶系统和地面系统。

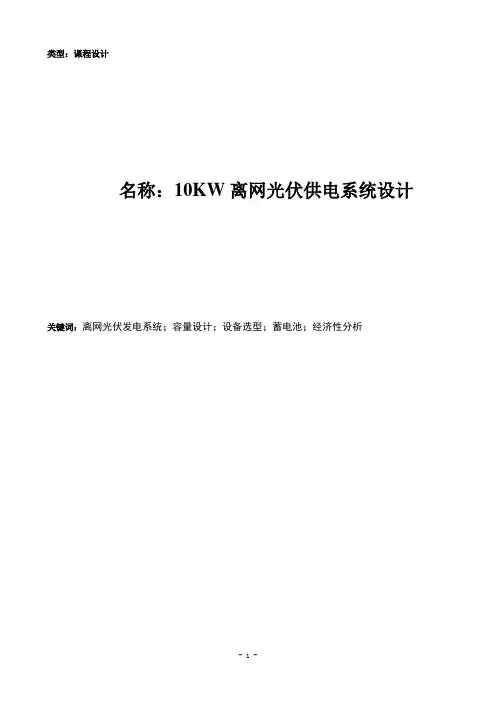

类型：课程设计名称：10KW离网光伏供电系统设计关键词：离网光伏发电系统；容量设计；设备选型；蓄电池；经济性分析- 1 -第一章前言1.1能源与环境问题21世纪后，随着人类发展的不断向前，全球的工业化进程不仅没有减退，反而比以前更加測涌。
推动工业化不断向前的基础是能源，能源是一切发展的前提。
目前各国对能源的需求不断增长，能源决定着国家发展的前途，能源是国家发展的经济命脉。
因此，能源不仅是国家之间的经济问题，也是关系到人类生存环境的政治问题。
能源的合理开发和有效利用关系到世界的未来，当今世界正面临着人口与资源、社会发展与环境保护等多重压力的挑战，而支持社会发展的传统能源资源储量却越来越少，因此，开发新能源和可再生能源特别是把它们转化为高品位能源，以逐步减少化石能源的使用，是保护生态环境、走经济社会可持续发展的重大措施。
目前占主导地位的是化石能源，但由于其使用过程中可产生大量污染且具有不可再生性，因而人们一直在探寻新的清洁能源及可再生能源，新能源中太阳能是众多可利用再生能源的佼佼者，成为许多科学家重点研究的对象，并被认为是未来能源利用中的重要资源之一。
1.2光伏发电简介1.2.1光伏发电太阳能光发电是指无需通过热过程直接将光能转变为电能的发电方式,包括光伏发电、光化学发电、光感应发电和光生物发电。
光伏发电是利用太阳能级半导体电子器件有效吸收太阳光辐射能,并使之转变成电能的直接发电方式。
1.2.2光伏发电优缺点光伏发电的优点主要体现在：—是无枯竭且安全可靠，无噪声，无污染排放外，绝对干净（无公害）；二是不受资源分布地域的限制，可利用建筑屋面的优势在无电地区，以及地形复杂地区使用；三是无需消耗燃料和架设输电线路即可就地发电供电且能源质量高；四是建设周期短，获取能源花费的时间短。
五是可靠性高,寿命长,并且应用范围广。
光伏发电的缺点主要体现在—是照射的能量分布密度小，即要占用巨大面积；二是获得的能源同四季、昼夜及阴晴等气象条件有关；三是产生的电力接入电网需要増加无功补偿设备；四是储能困难；五是发电成本离，在无政府补贴的情况下，与居民用电价格相比无竞争优势。
