10kv电缆桥架方案建设可行性研究报告

10kV架空线路改造工程可行性研究报告可行性研究报告项目单位：XX电业局1.工程概述XX城区10kV架空线路改造工程是XX市电网“十二五”期间的重点技术改造项目之一。

该项目的实施将优化XX城区10kV配电网结构，提高供电能力，提升配电网运行的安全性和可靠性。

该项目已被列入___“十二五”电网技术改造规划中，并被纳入2012年改造计划。

___承担了该项目的可行性研究设计，提出了可行的改造方案，并完成了该工程的可行性研究报告，为工程下一步的设计工作提供了基础依据。

2.城区概况XX城区分为红山、松山、元宝山三个区。

红山区是XX市的中心城区，总面积506平方公里，建成面积29平方公里，总人口约40万人。

松山区地处内蒙古自治区东部、XX市南部，总面积5955平方公里，总人口53.1万。

元宝山区位于塞外名城XX市东南部，总面积887.14平方公里，总人口29.1万人。

3.编制依据本项目的编制依据包括：XX电业局设计委托书、《XX 市城市总体规划》（2002～2020）、《XX中心城区66kV电网“十二五”规划》（2009.12）以及相关规程、规范和技术导则，如《城市电力规划规范》GB -1999、《电力工程电缆设计规范》GB －2007、《国家建设标准设计图集》04DX101-1、《城市电力网规划设计导则》Q/GDW 156-2006、《城市中低压配电网改造技术导则》DL/T 599-2005、《架空绝缘配电线路设计技术规程》DL/T 601-1996以及《城市电力电缆线路设计技术规定》DL 5221-2005.注：删除了重复的批准、审核、校核和编制信息，以及无关的区域介绍。

简化了语言，使文章更易读懂。

本文介绍了《民用建筑电气设计规范》 16-2006和___输变电工程可行性研究内容深度规定。

工程现状是对城区8回10kV线路进行改造，以满足城区负荷发展需要，增加供电可靠性与供电能力。

改造后，7回10kV线路导线型号均采用JKLYJ-240，电缆型号采用YJLV22-8.7/15 240×3（双根并接）。

10kV双回配电线路新建工程可研设计阶段第一卷可行性研究报告书（电缆桥架方案）20XX年9月30日说明书目录1 总述1.1 编制依据⑴达州钢铁集团公司《勘测设计委托书》。

⑵达州市化工园区规划意见。

设计严格执行以下规程规范：⑴《交流电气装置的过电压保护和绝缘配合》 (DL/T 620－1997)。

⑵《交流电气装置的接地》 (DL/T 621－1997)。

⑶《电力工程电缆设计规范》（GB 50217－20XX）。

⑷《城市电力电缆线路设计技术规定》（DL/T 5221－20XX ）。

⑸以钢制电缆桥架工程设计规范CECS31:91为基础，中国工程建设标准化协会电气工程委员会修订的《电缆桥架国家标准和行业标准》。

其他国家和行业现行相关的规程、规范。

1.2该工程建设的必要性参见电力电缆方案。

1.3建设规模及设计范围10kV双回配电线路新建工程包括：起于拟建的捣固焦110kV变电站的10kV配电室，止于二甲醚高压配电室，电缆桥架段长约4.3km,地埋敷管电缆线路长约0.9km的双回路配电线路，电缆采用6根YJV32/10kV-1×630单芯铜导体交联聚乙烯绝缘电力电缆。

其设计范围包括10kV配电线路的本体设计、电缆桥架、桥架支撑及工程概(预)算书的编制。

运行维护等辅助设施按相关规定计入概算书中。

1.4建设、施工、运行单位及建设期限建设单位：达州钢铁集团股份公司。

设计单位：成都泽京电力设计咨询有限公司。

建设期限：20XX年2 电缆路径方案2.1. 电缆路径本方案的电力电缆从二甲醚变电站向东北方向出线后，连续左转后沿厂区征地北侧围墙行进至金龙大道，在此线路转向东北方向沿金龙大道东侧走线约610m至园区规划道路交叉口，线路在此第一次转入地埋敷设方式，如图中A圈所示区域，穿过规划道路后继续沿金龙大道东侧向北前进约750m，线路在此第二次转入地埋敷设方式，如图中B圈所示区域，然后沿玖源化工围墙边前进约300m，线路在此第三次转入地埋敷设方式，如图中C 圈所示区域，线路在此穿过玖源化工进出大门与高架桥后，到达二甲醚厂附近，第四次转入地埋敷设方式，如图中D圈所示区域，最后沿二甲醚厂围墙线进入电缆终端场。

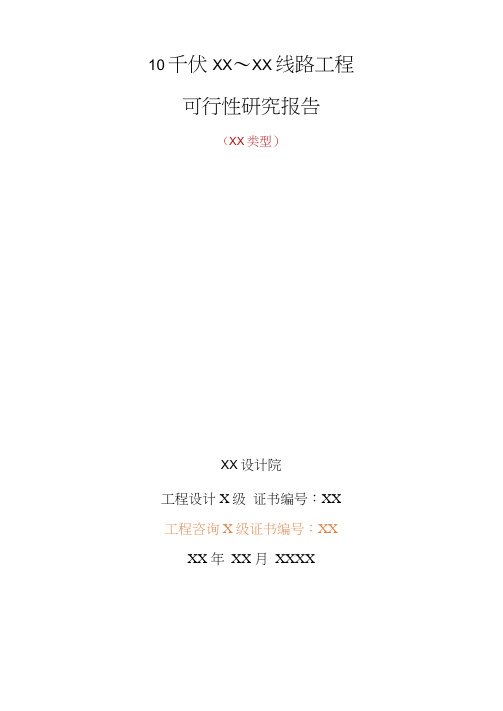

10千伏XX〜XX线路工程可行性研究报告（XX类型）XX设计院工程设计X级证书编号：XX工程咨询X级证书编号：XXXX 年XX 月XXXX1.工程概况该线路建设主要是改善XX网架结构，满足XX地区用电需求。

（根据具体情况叙述）2.工程必要性工程必要性描述应从拟建设线路区域供电现状、存在问题、负荷等方面论述。

（改造线路应有原有导线型号、线路负载率，改造后的导线型号及线路负载率等具体数据支撑。

）另：负载率是指设备（如线路）出现的最大负荷与线路本身最大载容量之比。

线路不同的接线方式有不同的负载率限制，如环网接线要求负载率不超过50%、三分段三联络不能超过75%、放射式接线不超过100%。

3.建设规模新建10kV线路共*回，路径长度折单合计XXkM,其中新建**kM、改造**kM。

全线为架空线路（如有电缆线路、拆除线路，需说明）。

4.路径（1）新建线路：自XX （起点位置）起，*回出线，沿X X 路、……走线，至XX （终点位置之一），其中**回接入 XX开闭所（或接至XX线路），另外*回继续沿XX路、…… 走线，至XX （终点位置之二），*回接入XX开闭所（或接至XX线路）……。

若有利用老线路路径拆除重建部分，应描述利用老线路起止点位置。

该段新建10kV线路**k\I,采用架空线路设计。

其中同杆四回路**kM、三回路**kM、双回路**kM、单回路**1＜皿（如有电缆线路，需说明）。

若有利用老线路路径拆除重建部分, 应明确长度。

（2）改造线路：自原10kV** （运行编号）线** （杆位编号）杆起，……，至** （杆位编号）杆止。

利用该段线路原杆塔和基础，将*回路杆头更换为*回路杆头，改造线路路径长度约**kM。

该段改造10kV线路**k\I,采用架空线路设计。

其中同杆四回路**kM、三回路**kM、双回路**kM、单回路**1＜皿（如有电缆线路，需说明）。

（3）该线路沿线地形比例：山地占**%,平地占**%,丘陵占**%,河网占**% ....5.架空线路主要设计原则架空线路设计符合《国家电网公司配电网工程典型设计》2016年版《10kV架空线路分册》要求。

10千伏架空线路新建工程可行性研究报告摘要：本报告对10千伏架空线路新建工程进行可行性研究。

首先，分析了10千伏架空线路的优势和应用范围。

然后，对项目的投资回报率、经济效益和社会效益进行了评估。

最后，通过对现有条件、技术和资源的分析，论证了该项目的可行性，并提出了建设方案和管理建议。

目录：1.引言2.10千伏架空线路优势3.项目投资回报率评估4.项目经济效益评估5.项目社会效益评估6.项目可行性论证7.建设方案和管理建议8.结论1.引言随着电力需求的增长，新建10千伏架空线路工程成为了迫切需求。

本报告旨在评估该项目的可行性，为决策者提供决策依据。

2.10千伏架空线路优势2.1.架空线路的低成本和施工周期短。

2.2.架空线路可靠性高，维护成本低。

2.3.架空线路适应性强，可适应各种地理环境。

3.项目投资回报率评估通过对项目的投资规模、年度收益和运营成本进行评估，计算投资回报率。

投资回报率为投资收益与总投资额的比率，用于评估项目的经济效益。

4.项目经济效益评估4.1.项目建设成本评估4.2.项目运营成本评估4.3.项目收入评估5.项目社会效益评估5.1.项目对电力供应的影响。

5.2.项目对电力质量的影响。

5.3.项目对环境的影响。

6.项目可行性论证6.1.现有条件分析6.2.技术可行性分析6.3.资源保障分析7.建设方案和管理建议7.1.建设方案7.2.管理建议8.结论通过对10千伏架空线路新建工程的可行性研究，得出结论该项目具有良好的投资回报率，经济效益和社会效益。

建议决策者推进该项目的建设，并根据提供的建设方案和管理建议进行实施和管理。

XX城区10kV架空线路改造工程可行性研究报告项目单位：XX电业局批准：审核：校核：编制：1．工程概述XX城区10kV架空线路改造工程可行性研究，是XX市电网“十二五”期间重点技术改造项目，该项目实施后，可以优化XX城区10kV 配电网结构，提高供电能力，提升配电网运行的安全性和可靠性。

该项目已列入XX电业局“十二五”电网技术改造规划中，是XX电业局技改规划的一部分，列入了2012年改造计划，并委托工程可行性研究设计。

长春美华电力设计有限公司承担该项目的可行性研究设计，经对现状分析，提出了可行的改造方案，完成了该工程可行性研究报告，为工程下一步设计工作，提供基础依据。

XX城区按地域分为红山、松山、元宝山三个区，概况如下：１）红山区是XX市的中心城区，是全市的工业中心、商贸中心和文化教育中心。

全区总面积506平方公里，其中城市规划面积202平方公里，建成面积29平方公里，有蒙、汉、回、满、朝鲜等22个民族，总人口约40万人。

２）松山区地处内蒙古自治区东部、XX市南部，总面积5955平方公里，东西总长152.5公里，南北纵深77公里，总人口53.1万，其中农业人口47.2万，辖10镇23乡260个行政村，总耕地面积217万亩，人均耕地4.6亩。

松山区地域优越，人力资源非常丰富，具有巨大的开发潜力。

３）元宝山区是位于塞外名城XX市东南部的一颗璀璨明珠，成立于1983年，全区总面积887.14平方公里，总人口29.1万人，其中非农业人口17.5万人。

1.1 编制依据XX电业局设计委托书。

《XX市城市总体规划》（2002～2020）。

《XX中心城区66kV电网“十二五”规划》（2009.12）。

设计依据的规程﹑规范：《城市电力规划规范》GB 50293-1999。

《电力工程电缆设计规范》GB 50217－2007。

《国家建设标准设计图集》04DX101-1。

《城市电力网规划设计导则》Q/GDW 156-2006。

10千伏可行性研究报告一、引言近年来，能源发展面临着越来越大的挑战，为了满足人们对清洁、高效、可持续能源的需求，新能源技术被广泛应用。

而在电力领域，10千伏输电线路的建设被认为是提高电力系统总体性能和适应未来能源发展的有效途径之一。

因此，本报告将对10千伏输电线路的可行性进行深入探讨。

二、研究背景1. 传统输电线路问题传统的110千伏输电线路存在着诸多问题，如损耗大、故障率高、电力损耗严重等，无法满足未来电力系统的需求。

而10千伏输电线路具有输电功率大、线损小、投资成本低等优势，因此备受关注。

2. 10千伏输电线路优势10千伏输电线路是一种中低压输电线路，输电距离短、线损小、建设成本低等特点，因此在城市及短距离输电中具有广泛应用前景。

同时，10千伏输电线路的建设及运营成本也相对较低。

三、可行性研究1. 技术可行性10千伏输电线路的技术成熟度高，具备较强的抗干扰能力和可靠性，适用于城市及短距离输电。

同时，10千伏输电线路的建设和维护技术也较为完善，具备广泛的应用前景。

2. 经济可行性与传统110千伏输电线路相比，10千伏输电线路的建设成本较低，运营成本也相对较低，能够有效降低电力运营成本。

另外，10千伏输电线路还可有效降低线路损耗，提高电网输电效率。

3. 社会可行性10千伏输电线路的建设对于改善城市供电质量、提高电网稳定性具有重要意义，有利于满足城市工商企业及居民的用电需求。

同时，10千伏输电线路能够减少对城市环境的影响，促进城市的可持续发展。

四、建议与展望基于以上分析，本报告建议相关部门在城市及短距离输电中大力推广10千伏输电线路的应用，以提高电力系统的总体性能和适应未来能源发展的需求。

并且，针对10千伏输电线路在城市供电中的应用，建议进一步加强技术研发和标准制定，为推广10千伏输电线路提供更好的支持。

总之，10千伏输电线路的应用具有明显的优势和潜在的发展前景，在未来的电力系统建设中将发挥重要作用。

10千伏架空线路新建工程可行性研究报告可行性研究报告-10千伏架空线路新建工程一、项目背景目前，我国电力行业正处于快速发展阶段，为满足日益增长的电力需求，十千伏架空线路新建工程的需求也在不断增加。

该项目旨在提供稳定可靠的电力输送通道，以满足不同地区的用电需求，促进经济社会的发展。

二、项目概述1.项目目标新建10千伏架空线路，提供稳定可靠的电力输送通道，满足各地区的用电需求。

2.项目范围新建10千伏架空线路，包括线路设计、材料采购、设备安装、调试和验收等环节。

3.项目投资预计项目总投资1000万元，其中包括设备采购费用、施工费用和人力资源投入等。

三、项目可行性分析1.市场需求根据电力行业的发展趋势，市场对10千伏架空线路的需求将会持续增长。

同时，该项目所服务的地区也存在较大的用电需求，市场潜力巨大。

2.技术可行性3.经济可行性新建10千伏架空线路能够提供稳定可靠的电力输送通道，大大提高用电效率，减少电力损失。

这将为地区经济发展提供强有力的支持，并带来可观的经济效益。

4.社会可行性新建10千伏架空线路工程将改善地区电网供电状况，减少用电故障和停电情况的发生。

提高电力供应的可靠性和稳定性，为居民生产和生活提供更多便利。

5.环境可行性项目在施工过程中需要进行土地征用和基础设施建设，可能对周边环境造成一定的影响。

但在可行性研究报告中必须包含环境影响评估以及防范和减轻环境污染的措施。

四、项目实施方案1.项目组织机构成立项目组织机构，包括项目经理、技术负责人、供应商、施工单位等，明确各方责任和职责。

2.项目进度计划根据项目范围和实施工作的特点，制定详细的项目进度计划，并按计划严格执行。

3.资金筹集4.设备采购选择符合项目需求的设备供应商，进行设备采购，并保证设备质量达到标准要求。

5.施工管理合理组织施工流程，加强施工现场管理，确保施工质量和进度。

6.质量控制严格按照质量标准进行质量控制，采取有效的检测手段，保证建设质量。
