红外成像测温方法介绍随着科技的进步，红外成像测温技术在各行各业中得到了广泛的应用。
该技术通过检测物体所发出的红外辐射来测量其表面温度，具有非接触、快速、准确的优点。
本文将介绍几种常见的红外成像测温方法。
一、红外测温原理红外成像测温的基本原理是物体受热后会发出热辐射，其中包括了红外辐射。
红外相机能够将红外辐射转化为热图像，通过分析热图像的颜色和亮度来确定物体表面的温度分布情况。
二、热像仪法热像仪法是最常见的红外成像测温方法之一。
它利用红外相机捕捉物体发出的红外辐射，将其转化为热图像。
热图像以不同的颜色来表示物体的温度，通常采用热色谱图来显示。
热像仪可以快速扫描大面积，适用于工业生产线上的温度检测以及建筑结构的热损失分析等。
三、红外测温仪法红外测温仪是一种手持式温度测量设备，可以单点或多点测温。
它通常包括一个红外探测器和一个显示屏。
其原理是通过接收物体表面所发出的红外辐射，转化为温度数值并显示出来。
红外测温仪可以实时测温，非常适用于工业领域中的温度监测，如电力设备、管道、锅炉等的故障诊断。
四、红外测温系统红外测温系统是一种集成了红外成像和温度测量功能的设备。
它通常由红外相机、控制器和显示屏组成。
红外相机负责捕捉物体的红外辐射，并转化为热图像。
控制器负责对热图像进行分析处理，计算出物体表面的温度。
显示屏则显示热图像和温度数值。
红外测温系统可以用于大范围的温度监测，如火灾报警系统、医疗诊断等。
五、红外测温的应用领域红外成像测温技术在各个行业中都有广泛的应用。
在工业领域，它可以用于故障诊断、设备运行状态监测等；在医疗领域，它可以用于体温检测、疾病诊断等；在建筑领域，它可以用于检测建筑结构的热损失情况等。
此外，红外测温技术还可以应用于夜视、安防等领域。
总结：红外成像测温技术以其非接触、快速、准确的特点，被广泛应用于各个行业中。
热像仪法、红外测温仪法以及红外测温系统等几种常见的测温方法，能够满足不同领域对温度测量的需求。
红外光谱测试方法红外光谱测试的原理是基于物质分子的振动和转动引起的。
红外辐射被样品吸收的频率与样品分子的振动频率一致。
当红外辐射通过样品时，样品会吸收特定频率的辐射，从而产生吸收谱。
通过分析样品的吸收谱，可以确定样品中的化学键类型和功能团，从而了解样品的结构和组成。
红外光谱测试需要使用红外光谱仪。
常见的红外光谱仪包括红外线透射光谱仪和红外线反射光谱仪。
红外线透射光谱仪适用于透明样品，它将红外辐射从样品的一侧照射进去，然后从样品另一侧收集透射的光谱。
红外线反射光谱仪适用于不透明或不容易制备薄片的样品，它将红外辐射从样品的一侧照射进去，然后收集反射回来的光谱。
在进行红外光谱测试之前，需要对样品进行适当的处理。
首先，需要将样品制备成透明或反射薄片。
对于透明样品，可以使用折射率与样品相近的溶剂将样品溶解，并将溶液放在红外透射池中。
对于不透明样品，可以将样品在适当的基底上制备成薄片或者直接将样品放在红外反射池中。
通过样品制备技术，可以使红外辐射穿透或反射样品，从而获得可靠的光谱结果。
在进行红外光谱测试时，还需要考虑光谱的分辨率和信噪比。
光谱的分辨率是指能够分辨出两个密切的吸收峰之间的最小差异。
分辨率越高，可以揭示出样品中更多的化学组分。
信噪比是指光谱中吸收峰与噪声之间的比值，信噪比越高，可以提高光谱的准确性和可靠性。
为了获得高分辨率和高信噪比的光谱，可以对仪器进行优化，例如调整光源强度、减小光源的波动和控制仪器的噪声。
红外光谱测试的应用非常广泛。
在化学领域，可以用红外光谱测试来确定有机化合物的结构和功能团，并用于配位化学和反应动力学的研究。
在生物化学领域，可以用红外光谱测试来研究蛋白质的二级结构、脂肪酸的饱和度和氨基酸的含量。
在环境科学领域，可以用红外光谱测试来监测大气中的气体浓度、土壤中的有机质含量和水中的化学物质。
此外，红外光谱测试还广泛应用于药物分析、食品检测和环境监测等领域。
综上所述，红外光谱测试是一种有效的化学分析技术，可以用于分析物质的结构、组成和性质。
液体样品红外光谱检测方法
液体样品红外光谱检测方法是一种使用红外光谱技术分析液体样品化学特性的方法。
下面是一种常用的液体样品红外光谱检测方法的步骤：
1. 准备样品：将待测液体样品放置在透明的红外光谱检测容器中。
确保容器干净，并且没有与待测物相互反应或吸附的物质。
2. 仪器设置：根据样品特性选择适当的红外光源、光谱仪和检测器。
调整仪器参数以符合样品的特殊要求，如波数范围、分辨率等。
3. 扫描样品：将待测容器放置在红外光谱仪中，并开始扫描。
光谱仪会发出红外光并记录与样品相互作用后的光的吸收情况。
4. 数据分析：通过观察样品的红外光谱图，可以确定样品中存在的化学键种类和取代基等信息。
通过与已知参考物质的比对，可以进一步确定样品的化学成分。
5. 结果解释：根据红外光谱图的分析结果，可以解释样品的化学特性，如功能团、有机物种类等。
可以使用图谱数据库或专业软件进行数据解释。
这是一种基本的液体样品红外光谱检测方法，具体的操作细节和仪器设置可能会根据不同的实验要求有所不同。
发电机红外检测方法发电机红外检测是一种预防性维护和故障诊断方法，通过红外热像技术对发电机进行检测，以发现其潜在的故障和问题。
下面是发电机红外检测的具体方法：1.检测前准备：在开始检测之前，需要做好以下准备工作：•确定检测的时间和地点，以及所需的设备和工具。
•对发电机进行外观检查，确认其表面完好，无明显的破损或异常。
•准备好红外热像仪和相关附件，如镜头、三脚架、电池等。
•确保检测现场的安全，如关闭电源，进行适当的隔离等。
1.检测过程：在进行红外检测时，需要按照以下步骤进行操作：•设置红外热像仪：根据发电机的类型和规格，选择适当的测量模式和温度范围。
调整焦距和位置，确保热像仪与发电机的表面保持平行，并处于最佳的拍摄距离。
•拍摄热图像：在稳定的的环境温度下，对发电机的各个部位进行热图像的拍摄。
拍摄时需要注意以下几点：•确保拍摄环境无干扰，如风、阳光等。
•每个部位至少拍摄两张图像，一张正常状态下的，一张在操作或运行一段时间后的。
•拍摄过程中要保持热像仪稳定，避免移动或晃动。
•分析热图像：将拍摄的热图像导入到分析软件中，对各个部位的温度分布进行分析。
通过对比不同状态下的热图像，可以发现温度异常的区域或部位。
这些异常可能是由于发电机内部的机械故障、电气故障、冷却系统问题等原因引起的。
•故障诊断与定位：根据分析结果，结合发电机的运行历史和维护记录，可以对故障进行诊断和定位。
对于温度异常的部位，需要进一步检查其结构、材料和使用情况等，以确定故障的原因和严重程度。
1.检测后处理：在完成红外检测后，需要进行以下处理：•根据检测结果，制定相应的维护计划或维修方案。
对于需要维修的部位，进行及时的修复或更换。
•对发电机的运行状况进行评估，确定其是否能够继续安全、稳定地运行。
如果存在较大的故障或隐患，需要对发电机进行全面的检查和维护。
•整理和分析检测数据和结果，建立发电机红外检测档案，为以后的维护和故障预防提供参考。
•对检测过程中发现的问题或故障进行总结和分析，评估其对发电机运行的影响程度，并制定相应的预防措施和应急预案。
红外的测试方法红外测试就像给物体做一次特别的“体检”！那咱先说说红外测试的步骤吧。
嘿，你想想，就像医生给病人看病似的，得先准备好工具吧。
红外测试也一样，要准备好专业的红外设备。
然后呢，把设备对准要测试的物体，就像狙击手瞄准目标一样，精准得很呢！这时候，设备就会开始收集物体发出的红外信号。
那收集到信号后咋办呢？当然是分析啦！就跟侦探破案似的，从这些信号里找出线索，判断物体的状态。
注意事项可不少呢！首先，你可不能随便乱晃设备，得稳稳地拿着，不然就像拍照手抖一样，啥都看不清啦。
还有啊，测试环境也很重要，不能有太多干扰，不然就像在嘈杂的菜市场听音乐，啥都听不清。
说到安全性，红外测试那可是相当安全的。
它不像有些测试方法，可能会对物体造成损伤。
红外测试就像温柔的目光，只是静静地观察，不会伤害到被测试的物体。
稳定性也不错哦，只要设备正常，测试结果一般都比较可靠，就像靠谱的朋友，关键时刻不会掉链子。
红外测试的应用场景可多啦！比如在工业领域，可以检测设备的运行状态，就像给机器做体检，提前发现问题，避免故障发生。
在建筑领域，能检测房屋的隔热性能，就像给房子穿上一层“透视衣”，看看哪里保暖不好。
在医疗领域，还能用来检测人体的体温，就像一个超级灵敏的体温计。
优势也很明显啊！它快速、准确、非接触，多厉害啊！不用像传统方法那样，得拆开来才能检查。
这就好比你想知道一个盒子里装了啥，不用打开盒子，用红外一照就知道了。
给你说个实际案例吧。
有一家工厂，用红外测试来检测设备的温度，及时发现了一个过热的部件，避免了一场可能的火灾。
这效果，简直杠杠的！红外测试就是这么牛！它步骤简单，注意事项也不难遵守。
安全性高，稳定性好。
应用场景广泛，优势明显。
实际应用效果也超棒。
所以啊，红外测试绝对是个好方法，大家都可以试试。
怎样检测红外线波长
要检测红外线的波长，可以采用以下方法：
1.使用红外线传感器：红外线传感器是一种可以检测红外线的设备，它会将红外线转化为电信号输出。
通过连接红外线传感器到适当的电路和测量设备，可以测量红外线的波长。
2.使用干涉仪：干涉仪可以通过观察干涉图样来确定光的波长。
将红外线透过干涉仪，然后观察干涉图样的变化。
通过分析干涉图样的间距和形状，可以确定红外线的波长。
3.使用光谱仪：光谱仪可以将红外线分解成不同波长的组成部分，并显示在光谱上。
通过观察光谱图，在红外光谱区域中找到红外线的峰值位置，可以确定红外线的波长。
请注意，这些方法都需要使用专业的仪器和设备，并需要进行仔细的实验操作和数据分析。
红外热像检测检测步骤红外热像检测是一种利用物体的红外辐射进行无损检测的方法。
它广泛应用于工业、医学等领域，可以用来检测异常热源、检测热量分布等。
红外热像检测的步骤一般包括设备准备、场景设置、设备校准、数据采集、分析处理和结果评估等环节。
1.设备准备：首先需要准备红外热像仪及其相关设备，如三脚架、电池、数据传输线等。
确保设备处于正常工作状态，检查设备的电量是否充足。
2.场景设置：根据检测对象的具体情况和目的，选择合适的检测场景。
例如，如果要检测建筑物的热损失情况，需要在室内外设置相应的环境条件，包括室温、湿度等。
同时，还需要考虑光照条件对热像仪的影响，避免强光或者直射阳光。
3.设备校准：在开始检测之前，需要对红外热像仪进行校准，确保其能够准确地测量物体的红外辐射温度。
校准过程一般包括黑体校准和白体校准。
黑体校准是用一个理想的黑体辐射源进行校准，白体校准则是用一个稳定的白色表面进行校准。
4.数据采集：在校准完成后，可以开始进行数据采集。
使用红外热像仪对待检测物体进行扫描，获取物体的红外辐射图像。
在采集过程中，需要注意保持相机的稳定，并确保所选场景中没有任何干扰物。
5.分析处理：将采集到的红外图像输入到计算机中，利用专业的红外图像分析软件进行处理。
首先，可以进行图像增强，例如调整图像的亮度、对比度等。
然后，根据图像的热量分布情况，可以检测出异常的热源、热量分布不均匀等问题。
6.结果评估：在分析处理阶段，可以根据需要设置阈值，对于超过阈值的异常热源进行报警或标记。
此外，还可以根据检测对象的具体要求，对结果进行定量分析，如计算表面温度、热导率等。

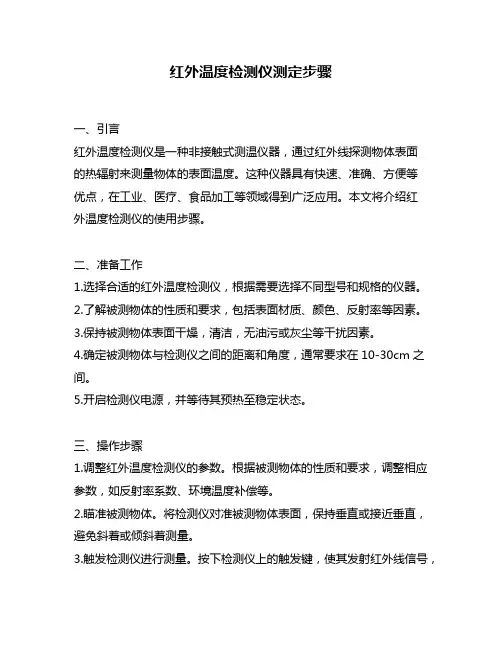

红外温度检测仪测定步骤一、引言红外温度检测仪是一种非接触式测温仪器，通过红外线探测物体表面的热辐射来测量物体的表面温度。
这种仪器具有快速、准确、方便等优点，在工业、医疗、食品加工等领域得到广泛应用。
本文将介绍红外温度检测仪的使用步骤。
二、准备工作1.选择合适的红外温度检测仪，根据需要选择不同型号和规格的仪器。
2.了解被测物体的性质和要求，包括表面材质、颜色、反射率等因素。
3.保持被测物体表面干燥，清洁，无油污或灰尘等干扰因素。
4.确定被测物体与检测仪之间的距离和角度，通常要求在10-30cm之间。
5.开启检测仪电源，并等待其预热至稳定状态。
三、操作步骤1.调整红外温度检测仪的参数。
根据被测物体的性质和要求，调整相应参数，如反射率系数、环境温度补偿等。
2.瞄准被测物体。
将检测仪对准被测物体表面，保持垂直或接近垂直，避免斜着或倾斜着测量。
3.触发检测仪进行测量。
按下检测仪上的触发键，使其发射红外线信号，探测被测物体表面的热辐射，并将其转换为温度值。
4.记录并处理数据。
将检测仪显示屏上的温度值记录下来，并根据需要进行进一步处理和分析。
四、注意事项1.在使用红外温度检测仪时，应注意安全问题，避免照射人眼和皮肤等敏感部位。
2.在使用过程中，应及时清洁检测仪的镜头和显示屏等部件，以保证其正常工作。
3.在选择红外温度检测仪时应根据需要选择合适的型号和规格，并了解其技术参数和性能指标。
4.在进行实际应用时，应结合具体情况进行调整和优化参数设置，以获得更加准确、稳定、可靠的数据结果。
五、总结红外温度检测仪是一种非接触式测温仪器，具有快速、准确、方便等优点，在工业、医疗、食品加工等领域得到广泛应用。
在使用时，应注意选择合适的型号和规格，了解被测物体的性质和要求，并进行参数调整和优化。
同时还需注意安全问题和及时清洁维护等方面。
红外的检测方法1.目的使检验人员能够正确对原料进行红外光谱检测2.范围适用于原料规格中需要红外检验的原料3.参考文件NSPC-3-I-414 《AVATAR 370傅里叶-红外光谱仪操作规程》4.定义无5.职责QC负责按照本方法执行对样品的检测。
6.程序6.1 操作前准备6.1.1 检查所有电路是否正确连接，预备好清洗溶剂酒精、擦镜纸。
6.1.2 接上电源插头，打开电源开关。
6.2使用程序6.2.1 开机校准：参照NSPC-3-I-414 《AVATAR 370傅里叶-红外光谱仪操作规程》6.2.2 用擦镜纸蘸酒精仔细清洁光学台，自然干燥后，按“Col Bkg”采集背景光谱。
6.2.3 按“Col Smp”采集红外光谱，进入实验参数对话框，输入测试样品名称、批号及检验日期，（格式：代码-批号-日期YYYY.MM.DD）方便以后查询。
6.2.3.1 液体、胶体类样品直接滴加在光学台上，必须覆盖住光学台并且没有气泡，按“ColSmp”采集样品光谱，图谱采集完成按“Search”进行与标准图谱的比对，最强吸收峰的透光率应在10%以下，如透光率不在10%以下，则重新采集图谱，对比后按“Save”进行保存，最后用擦镜纸蘸酒精清洁光学台。
6.2.3.2 固体、粉末类样品应根据要求进行干燥，待干燥之后取少量放于光学台，并放下压物头压紧样品。
按“Col Smp”采集样品光谱，最强吸收峰的透光率应在10%以下，如透光率不在10%以下，则重新采集图谱，图谱采集完成按“Search”进行与标准图谱的比对，对比后按“Save”进行保存，然后打开压物头并用酒精清洁光学台，固体样品需用擦镜纸蘸酒精后擦净压物头，保证压物头上没有残留的样品影响下次检验的准确度。
6.2.4 需要时按“Aut Bsln”校正基线。
6.2.5 按“Find Pks”标识谱峰。
6.2.6 测试图谱结果的评定6.2.6.1 电脑比对测试图谱与标准图谱透光率比对值≥95%。
红外光谱法测定样品方法红外光谱法是一种常用的分析方法，可以用于测定样品的化学成分和结构。
其工作原理是利用物质分子中的化学键振动和拉伸引起的特定波长的吸收现象，通过检测样品对不同波长红外光的吸收程度，从而获得样品的红外光谱图。
红外光谱仪的基本组成包括光源、样品室、光学系统、探测器和数据处理系统。
红外光谱仪一般采用四种基本的工作模式：透射模式、反射模式、透射反射混合模式和表面增强红外吸收模式，根据不同的样品特点选择适合的测定模式。
1.样品制备：样品要求纯净、干燥，避免杂质的干扰。
固态样品通常需要研磨成粉末，以增加样品的表面积和散射效应。
液态样品则需用溶剂适当稀释，以保证光路的透明度。
2.样品固定：根据测定模式的不同，将样品放置在特定的测定池或夹具上。
在透射模式中，样品通常被压入透明的窗片中，以保证样品对红外光的透射性。
在反射模式中，样品直接固定在反射盘上，以测量样品与红外光的反射能力。
3.仪器校准：校准红外光谱仪是保证测量结果准确性的重要步骤。
通常需要进行背景校准和波数标定。
背景校准是采集背景信号，以消除光源和仪器的背景干扰。
波数标定是通过参考样品的红外光谱特征峰来确定仪器的波数刻度，常用的参考样品包括聚乙烯和聚苯乙烯等。
4. 开始测量：在校准完成后，可以开始测量样品的红外光谱了。
通常测量范围为4000 cm-1到400 cm-1、在测量过程中，调整仪器参数如光强、分辨率、积分时间等，以获取清晰的红外光谱图。
5.数据处理：测量结束后，可以通过红外光谱仪的数据处理系统对获得的光谱数据进行处理。
常见的处理方法包括背景消除、峰识别和定性定量分析等。
背景消除是消除仪器背景信号的干扰，峰识别是对红外光谱中特征峰进行识别和标定，定性定量分析则是根据红外光谱进行样品成分和结构的分析。
红外光谱法广泛应用于有机物和无机物的分析领域，常见的应用包括聚合物材料的成分分析、有机化合物的结构表征、药物中化学键的识别等。
这种方法具有非破坏性、快速、高效、准确等优点，因此在化学、材料科学等研究领域得到了广泛的应用。
红外检测方法红外线的划分1672年英国著名科学家牛顿首次用三棱镜将太阳光分解为红、橙、黄、绿、青、兰、紫七色，开始了可见光光谱学的研究.英国著名天文学家赫胥尔在研究太阳光谱中各单色光的热效应时，发现最大的热效应是出现在红色光谱以外，从而发现了红外线的存在。
英国著名物理学家马克斯威尔在研究电磁理论时，证实了可见光及看不见的红外线，紫外线等均属于电磁波段的一部分，从而把人们的认识统一到电磁波理论中。
从波长为数千米的无线电波，到波长为10-8A ～10-10A(1A=10-4 μm )的宇宙射线均属于电磁波的范围，而可见光谱的波长从0.4～0.76μm 仅占电磁波中极窄的一部波段。
红外光谱的波段为0.76～1000μm ，要比可见光波段宽得多。
为了研究和应用的方便。
根据红外辐射与物质作用时各波长的响应特性和在大气中传输吸收的特性，可把红外线按波长划分为四部分：①近红外线——波长为0.76～3 μm ；②中红外线——波长为3～6 μm ；③远红外线——波长为6～15 μm ；④超远红外线——波长为15～1000 μm目前，600 ℃以上的高温红外线仪表多利用近红外波段。
600℃以下的中、低温测温仪表面热成像系统多利用中、远红外线波段，而红外线加热装置则主要利用远红外线波段。
超远红外线的利用尚在开发研究中。
红外线辐射的基本定理①辐射能 Q ——辐射源以电磁波形式所辐射的能量(J)。
②辐射功率 P ——辐射源在单位时间内向整个半球空间所发射的能量 (w ／s)。
③辐射度M ——辐射源单位面积所发射的功率， ( W/m -2 )。
一般，源的表面积A 越大，发射的功率也越多。
因此辐射度M 是描述辐射功率P 沿源表面分布的特性。
辐射度在某些文献上又称为辐出度或辐射出射度等。
④光谱辐射度M λ——表示在波长λ处单位波长间隔内，辐射源单位面积所发射的功率。
即单位波长的辐射度， ( W/m 2·μm )，通常辐射源所发出的红外电磁波都是由多种波长成分所组成(全波辐射)。
红外测试操作方法
红外测试是用来检测物体的红外辐射情况的一种测试方法。
下面是红外测试的一般操作方法：
1. 准备设备：红外测试仪器、红外温度计等。
2. 确定测试区域：根据需要测试的物体类型和大小，确定红外测试的区域。
3. 设置测试参数：根据需要测试的物体的特点，设置红外测试仪器的参数，如测量距离、探测范围、灵敏度等。
4. 校准仪器：将红外测试仪器放在稳定的环境中，进行仪器的校准，确保测试结果的准确性。
5. 进行测试：将红外测试仪器准确地对准待测物体，观察并记录仪器显示的红外辐射值。
6. 分析结果：根据测试数据，分析物体的红外辐射情况，可以判断物体的温度分布、热量分布等。
7. 记录和报告：将测试结果进行记录，并用于后续的分析和实验报告。
需要注意的是，红外测试对测试环境要求较高，需避免有重要热源干扰和风吹动等情况。
此外，需要根据待测物体的特点，选择合适的红外测量仪器和测试方法，以获得准确可靠的测试结果。
红外辐射(太阳能电池板)检测方法
引言
太阳能电池板的红外辐射检测是对其工作状态和效率进行评估的重要方法之一。
本文将介绍几种常见的红外辐射检测方法。
热成像法
热成像法是一种常用的红外辐射检测方法。
它利用红外相机来检测太阳能电池板表面的红外辐射能量分布。
热成像仪会将检测到的红外辐射能量转化为热图，通过观察热图的分布情况，可以评估太阳能电池板的工作状态和热效率。
该方法简便易行，能够快速获取太阳能电池板的红外辐射信息。
光电池检测法
光电池检测法是另一种常见的红外辐射检测方法。
光电池利用光电效应将红外辐射能量转化为电信号。
通过测量电信号的大小，可以评估太阳能电池板表面所接收的红外辐射能量。
这种方法具有高精度和高灵敏度的优点，能够准确测量太阳能电池板所吸收的红外辐射能量。
热耦合法
热耦合法是一种基于热效应的红外辐射检测方法。
通过在太阳
能电池板表面放置热敏电阻器，测量电阻器的温度变化来评估太阳
能电池板的红外辐射情况。
当太阳能电池板吸收红外辐射能量时，
热敏电阻器的温度会发生变化，通过测量这种变化可以得到太阳能
电池板的红外辐射信息。
结论
红外辐射检测是评估太阳能电池板工作状态和效率的重要方法。
热成像法、光电池检测法和热耦合法是常用的红外辐射检测方法。
根据具体需求和实际情况，可以选择适合的方法进行检测和评估。
红外热成像检测方法红外热成像检测技术是一种非接触、无损的检测方法，通过红外热像仪检测物体表面的温度分布，从而判断设备的运行状态和故障情况。
以下是红外热成像检测的常用方法：1. 表面温度判断法：通过红外热像仪测得电气设备表面温度值，对照相关规定进行判断。
这种方法可以判定部分设备的故障情况，但还没能充分表现出红外诊断技术可超前诊断的优越性。
2. 相对温差判断法：相对温差是指两个相应测点之间的温差与其中较热点的温升之比的百分数。
现场实际工作中往往会遇到环境温度低，负荷电流小，设备的温度值没有超过规定的情况，运用“表面温度判断法”并不能完全确认该设备没有热缺陷存在，这就需要用“相对温差判断法”进行判断。
“相对温差判断法”主要用于判断电流致热型设备是否存在热缺陷。
3. 同类比较法：在同类型设备和同一设备的三相之间进行比较，也就是常说的“纵向比较”和“横向比较”。
4. 主动式检测：为了使被测物体失去热平衡，在红外热成像无损检测时为被测物体注入热量。
被测物体内部温度不必达到稳定状态，内部温度不均匀时即可进行红外检测的方法即为主动式红外检测。
该种检测方式是人为给试样加载热源的同时或延迟一段时间后测量表面的温度场的分布。
从而确定金属、非金属、复合材料内部是否存在孔洞、裂缝等缺陷。
5. 被动式检测：被动式红外热成像无损检测利用周围环境的温度与物体温度差，在物体与环境进行热交换时，通过对物体表面发出的红外辐射进行检测缺陷的一种方式。
这种检测方法不需要加载热源，一般应用于定性化的检测。
被测物本身的温度变化就能显示内部的缺陷。
它经常被应用于在线检测电子元器件和科研器件及运行中设备的质量控制。
以上信息仅供参考，如需了解更多信息，建议查阅红外热成像仪相关书籍或咨询专业人士。
红外热像检测检测步骤一、一般检测1、仪器开机，进行内部温度校准，待图像稳定后对仪器的参数进行设置。
2、根据被测设备的材料设置辐射率，作为一般检测，被测设备的辐射率一般取0.9左右。
3、设置仪器的色标温度量程，一般宜设置在环境温度加10K~20K左右的温升范围。
4、开始测温，远距离对所有被测设备进行全面扫描，宜选择彩色显示方式，调节图像使其具有清晰的温度层次显示，并结合数值测温手段，如热点跟踪、区域温度跟踪等手段进行检测。
应充分利用仪器的有关功能，如图像平均、自动跟踪等，以达到最佳检测效果。
5、环境温度发生较大变化时，应对仪器重新进行内部温度校准。
6、发现有异常后，再有针对性地近距离对异常部位和重点被测设备进行精确检测。
7、测温时，应确保现场实际测量距离满足设备最小安全距离及仪器有效测量距离的要求。
二、精确检测1、为了准确测温或方便跟踪，应事先设置几个不同的方向和角度，确定最佳检测位置，并可做上标记，以供今后的复测用，提高互比性和工作效率。
2、将大气温度、相对湿度、测量距离等补偿参数输入，进行必要修正，并选择适当的测温范围。
3、正确选择被测设备的辐射率，特别要考虑金属材料表面氧化对选取辐射率的影响，辐射率选取具体可参见附录G。
4、检测温升所用的环境温度参照物体应尽可能选择与被测试设备类似的物体，且最好能在同一方向或同一视场中选择。
5、测量设备发热点、正常相的对应点及环境温度参照体的温度值时，应使用同一仪器相继测量。
6、在安全距离允许的条件下，红外仪器宜尽量靠近被测设备，使被测设备（或目标）尽量充满整个仪器的视场，以提高仪器对被测设备表面细节的分辨能力及测温准确度，必要时，可使用中、长焦距镜头。
7、记录被检设备的实际负荷电流、额定电流、运行电压，被检物体温度及环境参照体的温度值。
三、检测验收1、检查检测数据是否准确、完整；2、恢复设备到检测前状态；3、发现检测数据异常及时上报相关运维管理单位。
红外光谱测定方法介绍红外光谱（Infrared spectroscopy）是一种常用的无损检测技术，广泛应用于化学、材料科学、生物医药、环境保护等领域。
它能通过测量样品中物质对红外辐射的吸收，快速准确地分析样品的成分和结构。
本文将介绍一些常用的红外光谱测定方法。
一、红外吸收光谱红外吸收光谱是红外光谱分析中最常见的测试方法。
它基于分子在特定波长范围的红外光辐射下吸收能量的原理。
光谱图通常以波数（cm^-1）或波长（μm）为横坐标，吸收强度为纵坐标。
在红外吸收光谱图上，吸收峰的位置和强度可以提供关于分子结构、官能团以及样品组分的信息。
二、透射光谱透射光谱是近红外和中红外光谱分析中常用的测定方法。
通过将红外光辐射通过样品后，测量透过样品的光线强度，可以得到透射光谱。
与吸收光谱不同，透射光谱通常用于测量样品对红外光的传导能力。
三、傅里叶变换红外光谱傅里叶变换红外光谱（Fourier Transform Infrared Spectroscopy，FTIR）是红外光谱分析中一种重要的技术。
与传统的红外光谱仪相比，FTIR能够更精确地测量样品的吸收光谱。
它利用傅里叶变换的原理，将样品红外光谱转换为频谱，通过对频谱进行处理，可以获得更详细的样品信息。
四、拉曼光谱拉曼光谱是一种与红外光谱相似的分析方法，通过测量样品对激光光源散射光的频移来获取样品的信息。
相比于红外光谱，拉曼光谱对样品的要求较低，可以在常温下进行测量，避免了样品的破坏或变化。
它对于无机物、有机物和生物分子的测量都非常有效。
五、拉曼散射光谱拉曼散射光谱是一种非常有用的红外光谱测定方法。
它通过测量样品中分子或晶体的振动和转动对光散射的影响，提供了样品的表面形态、晶体结构和分子构象的信息。
拉曼散射光谱广泛应用于材料科学、生命科学和地球科学等领域。
总结红外光谱测定方法多样且广泛应用，它们能够提供样品的成分、结构以及其他相关信息。
红外吸收光谱、透射光谱、傅里叶变换红外光谱、拉曼光谱和拉曼散射光谱等方法，各有特点，适用于不同类型的样品。
红外检测方法红外线的划分1672年英国著名科学家牛顿首次用三棱镜将太阳光分解为红、橙、黄、绿、青、兰、紫七色，开始了可见光光谱学的研究.英国著名天文学家赫胥尔在研究太阳光谱中各单色光的热效应时，发现最大的热效应是出现在红色光谱以外，从而发现了红外线的存在。
英国著名物理学家马克斯威尔在研究电磁理论时，证实了可见光及看不见的红外线，紫外线等均属于电磁波段的一部分，从而把人们的认识统一到电磁波理论中。
从波长为数千米的无线电波，到波长为10-8A ～10-10A(1A=10-4 μm )的宇宙射线均属于电磁波的范围，而可见光谱的波长从0.4～0.76μm 仅占电磁波中极窄的一部波段。
红外光谱的波段为0.76～1000μm ，要比可见光波段宽得多。
为了研究和应用的方便。
根据红外辐射与物质作用时各波长的响应特性和在大气中传输吸收的特性，可把红外线按波长划分为四部分：①近红外线——波长为0.76～3 μm ；②中红外线——波长为3～6 μm ；③远红外线——波长为6～15 μm ；④超远红外线——波长为15～1000 μm目前，600 ℃以上的高温红外线仪表多利用近红外波段。
600℃以下的中、低温测温仪表面热成像系统多利用中、远红外线波段，而红外线加热装置则主要利用远红外线波段。
超远红外线的利用尚在开发研究中。
红外线辐射的基本定理①辐射能 Q ——辐射源以电磁波形式所辐射的能量(J)。
②辐射功率 P ——辐射源在单位时间内向整个半球空间所发射的能量 (w ／s)。
③辐射度M ——辐射源单位面积所发射的功率， ( W/m -2 )。
一般，源的表面积A 越大，发射的功率也越多。
因此辐射度M 是描述辐射功率P 沿源表面分布的特性。
辐射度在某些文献上又称为辐出度或辐射出射度等。
④光谱辐射度M λ——表示在波长λ处单位波长间隔内，辐射源单位面积所发射的功率。
即单位波长的辐射度， ( W/m 2·μm )，通常辐射源所发出的红外电磁波都是由多种波长成分所组成(全波辐射)。
前述的辐射度M 是描述全波辐射的，因此又称为全辐射度。
而光谱辐射度则是描述某一特定波长成分的辐射度。
而光谱辐射度则是描述某一特定波长成分的辐射度。
⑤黑体的概念——黑体是为了研究方便而引入的一种理想物体。
它定义为能在任何温度下将辐射到它表面上的任何波长的热辐射能全部吸收；并与其它任何物体相比，在相同温度和相同表面积的情况下其辐射功率为最大的一种物体。
黑体辐射可用黑体炉来模拟。
对 此，19世纪末叶的物理学家们曾做了大量实验工作，为非黑体辐射的研究奠定了基础。
⑥比辐射率 ——定义为在相同温度及相同的条件下，实际物体(非黑体)与黑体的辐射度的比值，即：黑体的辐射度实际物体的辐射度==b M M ε有的文献还定义了光谱比辐射率 黑体的光谱辐射度实际物体的光谱辐射度==b λλεM M Q P t ∂=∂P M A ∂=∂M M λλ∂=∂实验证明，比辐射率与光谱比辐射率是相等的，故工程上常将两者不加区分地均称为比辐射率。
比辐射率的引入在黑体辐射和非黑体辐射研究之间架起了一座桥粱．因此在红外技术的理论和应用是一个十分重要的数据，其值随材料、温度、表面状况及波长等因素而变化。
可由有关手册或文献中查到。
但在实用上多数情况下需要通过实测而得到。
A 普朗克(Planck)定律式中： M λb ——黑体的光谱辐射度C ——光速，c= 3×108 （m/s ）；h ——普朗克常数，h=6.63×10-34(W ·S 2)k ——波尔兹曼常数，k=1.38×10-23（J/K ）T ——热力学温度，（K ）λ——红外辐射波长，（ μm ）普朗克定律揭示了黑体单位面积辐射功率,沿波长分布和随温度变化的规律。
B 维恩(Wien)位移定理 由普朗克定律，令λλd d b M =0可求得辐射曲线峰值对应的波长m λ与温度T 的关系：m λT=2898(K ∙m μ)此式称为维恩位移定理。
它定量地说明了当温度升高时普朗克曲线峰值对应波长 m λ左移的幅度。
C 斯蒂藩-波尔茨曼定律(Stefan-Boltzmann)波尔茨曼定律描述了全辐射度M 与温度T 的关系，可由普朗克定律导出：经参数代换并积分后可得： 此式称为斯蒂藩-波尔茨曼定律。
它描述了黑体全辐射度与绝对温度间的关系。
红外线辐射在大气中的传输地球大气是由多种气体分子和悬浮微粒组成的混合体。
其中有些多原子的气体组成分子对红外线某些特定的波长有选择性地具有强烈的吸收作用。
例如二氧化碳对红外线在2.7 区、4.3m μ区及11.4～20m μ区间出现强吸收带。
水蒸气在1.87m μ区、2.70 m μ 区和6.70 m μ区出现强吸收带。
一氧化碳在4.6m μ区有强吸收带。
此外，甲烷、臭氧等也具有特定的吸收带。
这些气体在空间组成了吸收屏障而使红外辐射衰减。
空气中的悬浮微粒，特别是在污染的城市大气中则是通过散射作用而使红外辐射衰减。
任何红外仪器都是在大气中工作的，因此大气对红外辐射的影响是必须加以考虑的实际问题。
由图可见，大气有三个窗口。
即1～2.5m μ 、3～5 m μ和8～13 m μ 波段对红外线透射较好。
这三个窗口分别位于近、中和远红外区内。
它们对红外技术应用中显得特别重要，各种红外仪器的工作波段，原则上都应选在这三个波段的窗口之内。
红外检测技术的原理及其优势红外检测属于无损检测的范畴.无损检测是一门新兴的综合性科学技术，无损检测是以不破坏被检目标的使用性能为前提，应用被人类已知的物理和化学知识，对各种工程材料、()2b 5hc/kT 2hc M e 1λλπλ=-()2b 5hc/kT 002hc M M e 1d d λλπλλλ∞∞==-⎰⎰42M T (W /m )b σ=零部件、成品、半成品及运行中的设备进行有效的检测和测试，借以评价它们的有关性能。
红外检测就是利用红外辐射原理对设备或材料及其他物体的表面进行检测和测量的专门技术，也是采集物体表面温度信息的一种手段。
发展到现在，红外检测技术早已不再局限于无损检测的最初意义，而成为红外诊断技术的组成部分，红外检测是红外诊断技术的基础。
构成红外诊断技术的主要内容包括以下四个方面：(1)检出信息；(2)信号处理； (3)识别评价； (4)预测技术。
红外检测的原理当一个物体本身具有不同于周围环境的温度时，不论物体的温度高于环境温度，还是低于环境温度；也不论物体的高温来自外部热量的注入，还是由于在其内部产生的热量造成，都会在该物体内部产生热量的流动．热流在物体内部扩散和传递的路径中，将会由于材料或设备的热物理性质不同，或受阻堆积，或通畅无阻传递，最终会在物体表面形成相应的“热区”和“冷区”，这种由里及表出现的温差现象，就是红外检测的基本原理．红外检测的优势和其他的无损检测方法相比较，红外检测具有以下优势：１、非接触性：红外检测的实施是不需要接触被检目标的，被检目标可静可动，可以是具有高达数千摄氏度的热体，也可以是温度很低的冷体。
2、安全性极强：检测过程对人员和设备材料不会构成任何伤害并且即使被检标是有害于人类健康的物体，这种危险也是可以目避免的。
3、检测准确：红外检测的温度分辨率和空间分辨率都可以达到相当高的水平，检测结果准确度很高。
例如，他能检测出0.1℃甚至0.01℃的温差；它也能在数毫米大小的目标上检测出其温度场的分布。
红外显微检测甚至还可以检测小到0.025mm左右的物体表面，这在线路板的诊断上十分有用。
４、检测效率高：红外探测系统的响应时间都以s 或ms计，扫描一个物体只需数秒或数分钟即可完成，所以其检测速度很高。
特别是在红外设备诊断技术的应用中，往往是在设备的运行当中就已完成红外检测，对其他方面很少有影响，检测结果的处理保存也相当简便。
当然，任何一种先进的技术方法都不可能是完美无暇的，红外检测也不例外。
目前，红外检测存在如下主要问题：１、温度值确定存在困难：红外检测技术可以检测到设备或结构热状态的微小差异及变化，但很难精确确定被测对象上某一点确切的温度值。
所以当需要对设备温度状态作热力学温度测量时，必须认真解决温度测量结果的标定问题。
２、物体内部状况难以确定：红外检测直接测量的是被测物体表面的红外辐射，主要反映的也是表面的状况，对内部状况不能直接测量，需要经过一定的分析判断过程。
对于一些大型复杂的热能动力设备和设备内部某些故障的诊断，目前尚存在若干困难，甚至还难以完成运行状态的在线检测，需要配合其它常规方法作出综合诊断。
３、价格昂贵：虽然由于技术的发展，红外检测仪器（如红外热成像仪）应用越来越广泛，但与其它仪器和常规检测设备相比，价格还是很昂贵。
红外探测器的类型及工作原理红外探测器是把入射红外辐射能量转变为其他形式能量(一般为电能)的一种转换器或传感器。
按其工作原理可分为热敏探测器和光电探测器两类.热敏探测器热敏探测器是根据入射的热效应引起探测材料某一物理性能变化而工作的。
常用的有热敏电阻探测器和热释电型探测器。
热敏电阻是由锰、镍、钴等的氧化物混合烧结而成，一般制成薄片状。
当热敏电阻吸收红外辐射时，温度升高、电阻值下降。
根据电阻变化的大小，即可得知红外入射辐射强度的大小，从而判断产生红外辐射的温度。
由于热敏电阻的稳定性较好，坚固耐用，可在室温下工作，目此广泛用于红外测温仪表中。
热释电型探测器是一些热电晶体或铁电体材料，如钽酸锂，铌酸锶钡，硫酸三甘酞等制成的探测器，可产生极化现象。
即在其上加电压后一个表面带正电荷，相反的表面带负电荷。
当电压除去后仍能保持极化状态。
其极化的强度(单位面积上的电荷量)与温度有关。
当探测器吸收红外辐射而温度升高时，极化强度将会降低使表而电荷减少。
这相当于释放了一部分电荷，故称为热释电。
将加载电阻与探测器相连，释放的电荷会通过负载电阻而输出一个电信导。
当红外辐射不断变化时，将会引起探测器温度不断变化，因此输出的电信号将与辐射的变化成正比例。
根据热释电型探测器工作原理可知，热释电型探测器的特点是对恒定的红外辐射不会产生影响。
是因为恒定的温度不会使探测器在释放新的电荷。
故使用热释电型探测器时必须先对红外辐射进行调制，将恒定辐射用调制器变为脉动变化的辐射，并通过选择适当的调制频率提高探测灵敏度。
热释电型探测器比热敏电阻探测器响应速度快，探测灵敏度高。
单元型热释电探测器多用于红外测温，红外激光探测，及气体和光谱分析中，多元型列阵热式释电型探测器热释电红外摄像管（红外电视）中。
热敏探测器除以上两种外，传统的还有利用两种金属温差电势现象制成的热电偶探测器及利用气体温度升高，体积增大的特点制成的气动型（高莱管）等。
由于其性能参数较差，应用范围已日益减小。
