气体灭火系统使用说明集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-气体灭火系统使用说明本系统主要有自动、手动和紧急启动/停止三种控制方式，控制过程参见控制流程图（下图）。
（1）自动控制方式：本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。
控制器上有控制方式选择锁，当将其置于“自动”位置时，灭火控制器处于自动控制状态。
当只有一种探测器发出火灾信号时，控制器即发出火警声光信号，通知有异常情况发生，而不启动灭火装置释放灭火剂。
如确需启动灭火装置灭火时，可按下“紧急启动按钮”，即可启动灭火装置释放灭火剂，实施灭火。
当两种探测器同时发出火灾信号时，控制器发出火灾声、光信号，通知有火灾发生，有关人员应撤离现场，并发出联动指令，关闭风机、防火阀等联动设备，经过30秒延时后，即发出灭火指令，打开电磁阀，启动气体打开容器阀，释放灭火剂，实施灭火；如在报警过程中发现不需要启动灭火装置，可按下保护区外的或控制操作面板上的“紧急停止按扭”，即可终止控制灭火指令的发生，不启动灭火装置，释放灭火剂，实施灭火。
（2）手动控制方式：将控制器上的控制方式选择锁置于“手动”位置时，灭火控制器处于手动控制状态。
这时，当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的“紧急启动按钮”，即可启动灭火装置，释放灭火剂，实施灭火。
但报警信号仍存在。
无论装置处于自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂，实施灭火。
同时控制器立即进入灭火报警状态。
（3）紧急启动/停止工作方式：用于紧急状态。
情况一，当职守人员发现火情而时气体灭火控制器未发出声光报警信号时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按下紧急启停按钮的“启动”按键，系统经过30秒延时后，即发出灭火指令实施灭火操作；情况二，当气体灭火控制器发出声光报警信号时并正处于延时阶段时，如发现为无报火警时可立即按下紧急启动/停止按钮的“停止”按键，系统将停止实施灭火操作避免不必要的损失。

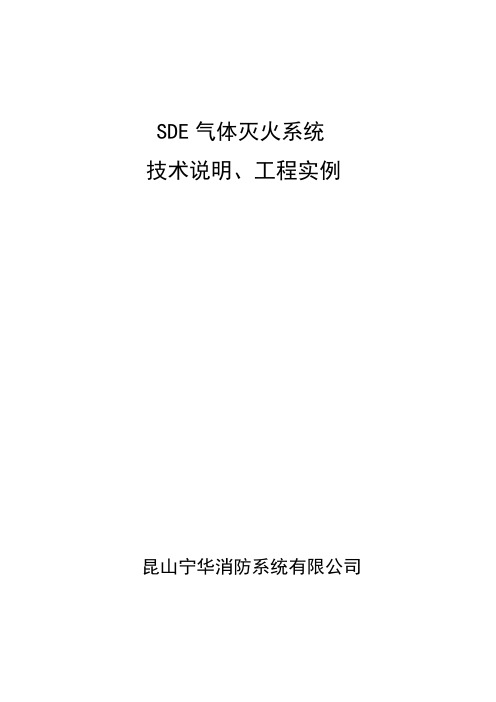

SDE气体灭火系统技术说明、工程实例昆山宁华消防系统有限公司昆山宁华消防系统有限公司企业简介昆山宁华消防系统有限公司主要生产SDE自动灭火系统、七氟丙烷自动灭火系统、IG541自动灭火系统、三氟甲烷自动灭火系统等系列产品，公司占地面积30000平方米，具备年产5000台/套SDE灭火系统、年产2000吨HFC-227ea和年产2000吨IG-541的罐装生产线各1条。
昆山宁华阻燃化学材料有限公司，技术力量雄厚。
配备中高级职称的专家、教授20余人，并拥有完整的实验、生产、检测设备，产品在推广过程中，得到了来自美国、俄罗斯及国内消防、能量化学等知名专家的帮助。
SDE系列产品的五大特点：灭火效率高、实用性能佳、安全性能高、综合造价低、环保效益好。
SDE系列产品的五项专利：一项发明专利、四项实用新型专利，经国家有关部门的鉴定：国内外无相同的技术产品，属于新颖、创造性的发明，产品填补国内空白、技术国际领先。
宁华公司产品的几大奖项：1999年5月，获第十一届中国新技术新产品博览会金奖。
1999年9月，被江苏省科学技术委员会认定为高新技术产品。
2000年10月，被江苏省科学技术委员会认定为高新技术企业。
江苏省科学技术委员会授予一九九九年度科技成果奖。
2000年6月，昆山市科委授予宁华公司"重点民营科技企业"。
2000年8月，SDE技术获第九届中国专利新技术新产品博览会金奖。
2000年8月，"SDE气体灭火系统设计、施工、验收规范"通过江苏省质量技术监督局"江苏省地方标准"验收，并于2000年10月发布、实施。
2002年度国家重点新产品计划项目（2002ED690175）SDE产品及技术被江苏省科学技术委员会授予二○○○年度科技进步一等奖。
昆山宁华阻燃化学材料有限公司于二○○一年一月通过ISO9001国际质量体系认证。
SDE自动灭火系统产品属于惰性气体灭火产品，在2003年经吉林省消防局审批发布并实施吉林省地方标准DB22/334-2002（即：SDE气体灭火系统设计、施工、检验规程）SDE气体灭火系统产品功能及技术参数说明填补国内空白、技术国际领先的环保型惰性气体灭火系统SDE自动灭火系统、装置SDE灭火剂及其自动灭火系统是一种环保型产品，属于绿色工程范畴。

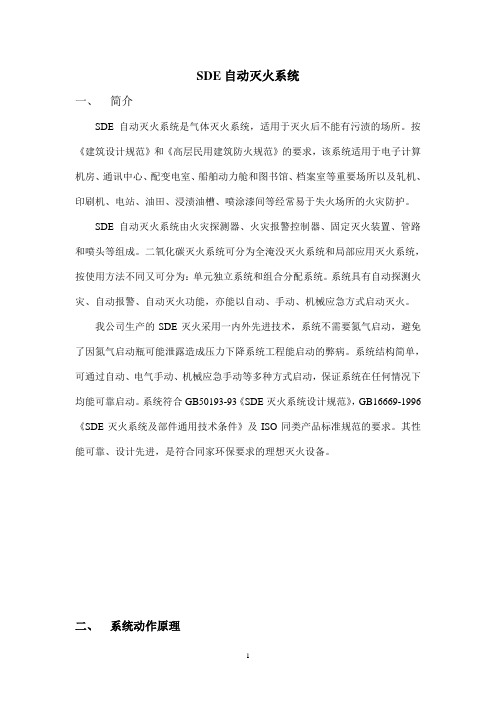

SDE自动灭火系统一、简介SDE自动灭火系统是气体灭火系统，适用于灭火后不能有污渍的场所。
按《建筑设计规范》和《高层民用建筑防火规范》的要求，该系统适用于电子计算机房、通讯中心、配变电室、船舶动力舱和图书馆、档案室等重要场所以及轧机、印刷机、电站、油田、浸渍油槽、喷涂漆间等经常易于失火场所的火灾防护。
SDE自动灭火系统由火灾探测器、火灾报警控制器、固定灭火装置、管路和喷头等组成。
二氧化碳灭火系统可分为全淹没灭火系统和局部应用灭火系统，按使用方法不同又可分为：单元独立系统和组合分配系统。
系统具有自动探测火灾、自动报警、自动灭火功能，亦能以自动、手动、机械应急方式启动灭火。
我公司生产的SDE灭火采用一内外先进技术，系统不需要氮气启动，避免了因氮气启动瓶可能泄露造成压力下降系统工程能启动的弊病。
系统结构简单，可通过自动、电气手动、机械应急手动等多种方式启动，保证系统在任何情况下均能可靠启动。
系统符合GB50193-93《SDE灭火系统设计规范》，GB16669-1996《SDE灭火系统及部件通用技术条件》及ISO同类产品标准规范的要求。
其性能可靠、设计先进，是符合同家环保要求的理想灭火设备。
二、系统动作原理图1 SDE灭火系统动作原理图三、系统的组成本公司提供的SDE自动灭火系统分为两种类型：全淹没灭火系统和局部应用灭火系统；按使用方法不同又可以分：组合分配系统和单元独立系统。
①全淹没灭火系统：对防护区范围内，事先夫法预计火灾产生的具体部位，则采用这种灭火方式。
②局部应用灭火系统：对无固定封闭或大封闭空间里的局部场所或个别设备、物件，可采用这种灭火方式。
③单元独立系统（图2）：由一套灭火剂储存装置对应一套管网系统，保护一个防护区域的构成形式。
④分配系统（图3）：由一套灭火剂储存装置对应两套及两套以上管网系统，保护两个及两个以上防护区域的构成形式。
四、系统技术参数五、高压二氧化碳自动灭火系统高压二氧化碳自动灭火系统是长春华信天诚科技有限公司研制开发的新产品，符合GB16670-1996《柜式气体灭火装置性能要求和试验方法》、GB16669-1996《二氧化碳灭火系统及部件通用技术条件》及ISO同类产品标准规范的要求。

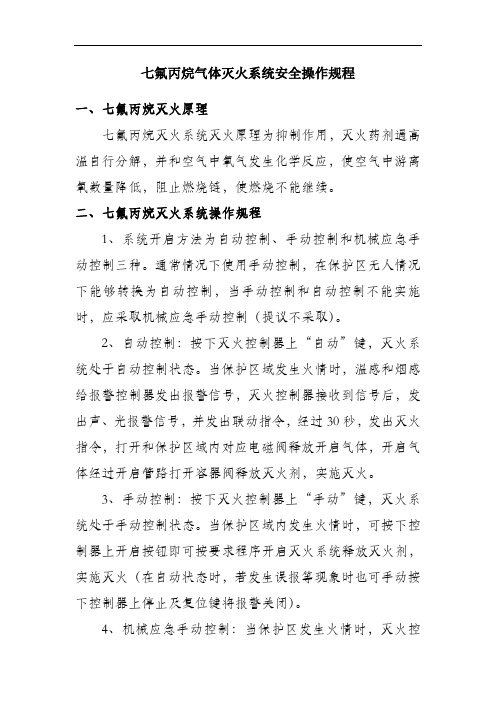

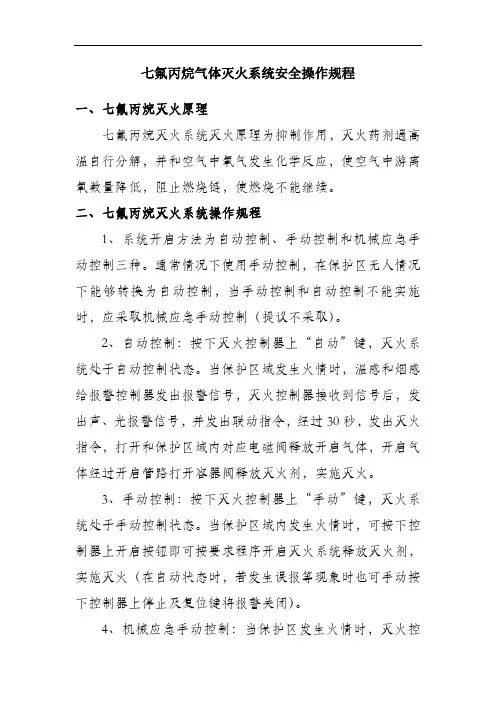

七氟丙烷气体灭火系统安全操作规程一、七氟丙烷灭火原理七氟丙烷灭火系统灭火原理为抑制作用，灭火药剂遇高温自行分解，并和空气中氧气发生化学反应，使空气中游离氧数量降低，阻止燃烧链，使燃烧不能继续。
二、七氟丙烷灭火系统操作规程1、系统开启方法为自动控制、手动控制和机械应急手动控制三种。
通常情况下使用手动控制，在保护区无人情况下能够转换为自动控制，当手动控制和自动控制不能实施时，应采取机械应急手动控制（提议不采取）。
2、自动控制：按下灭火控制器上“自动”键，灭火系统处于自动控制状态。
当保护区域发生火情时，温感和烟感给报警控制器发出报警信号，灭火控制器接收到信号后，发出声、光报警信号，并发出联动指令，经过30秒，发出灭火指令，打开和保护区域内对应电磁阀释放开启气体，开启气体经过开启管路打开容器阀释放灭火剂，实施灭火。
3、手动控制：按下灭火控制器上“手动”键，灭火系统处于手动控制状态。
当保护区域内发生火情时，可按下控制器上开启按钮即可按要求程序开启灭火系统释放灭火剂，实施灭火（在自动状态时，若发生误报等现象时也可手动按下控制器上停止及复位键将报警关闭）。
4、机械应急手动控制：当保护区发生火情时，灭火控制器不能发出灭火指令时，应立即通知全部些人员撤离现场，拔出和保护区域对应电磁阀上安全卡套，压下圆头把手打开电磁阀，释放开启气体，即可实施灭火。
（因储气罐压力较高，手动操作危险性很大，通常不提议手动操作）。
5、当控制器发生误报、或在延时时间内发觉异常情况下不需要开启灭火系统进行灭火时，可按下手动控制器上停止按钮或紧急控制盒内紧急停止按钮，即可停止灭火指令发出。
6、本系统灭火使用后，应立即通知维保人员对下列部件进行复位，方可继续使用：1）控制盘复位（详见说明书）2）电磁阀更换新膜片，恢复原工作状态。
3）开启钢瓶重新充装开启气体。
4）将被释放过选择阀复位。
5）检验单向阀是否复位。
6）容器阀恢复原工作状态。
7）重新充装灭火剂。
SDE气体管网灭火系统的施工方案1.1管网系统的施工本条规定了管网系统即组合分配系统的施工，单元独立灭火系统应参照执行。
1.1.1施工准备1.1.1.一般规定本条规定了气体灭火系统的施工前所应具备的技术资料、图纸和文件。
施工图和设计说明书是气体灭火系统施工的技术依据，规定了灭火系统的基本设计参数、设计依据和设备材料等，如灭火剂设计浓度，灭火剂用量，灭火剂的贮存压力，容器的规格、数量，喷嘴的规格型号，管道的材质及规格数量，管道的布置与固定方式，设备的布置、连接与固定要求，管道安装后的试验压力及要求等。
系统及其主要组件的使用、维护说明书是设备制造厂根据其产品的特点和规格型号、技术性能参数编制的供设计、安装和维护人员使用的技术说明与要求。
主要包括产品的结构、技术参数、安装的特殊要求、维护方法与要求。
这些资料不仅可帮助设计单位正确选型，便于消防监督机构审核、检查施工质量，而且是施工单位把握设备特点，正确安装所必需的。
产品的检验报告与合格证是保证系统所用设备与材料质量符合要求的可靠技术证明文件。
对已颁布实施国家标准的系统组件，应出具经相应国家质量监督检验测试中心的检验合格报告，如选择阀、喷嘴与灭火剂贮存容器和阀驱动装置。
而对集流管与管道附件则应提供相应制造单位出具的检验合格报告，且其中必须包括水压强度试验、气压严密性试验等内容。
对灭火剂输送管道应提供相应规格的管道材质证明。
对于系统中一些不能复验的重要材料，如安全阀上的安全膜片、膜片密封式容器阀上的密封膜片，它们在使用时都是一次性的，无法逐个检验。
但同批产品的生产工艺和操作条件及材质是相同的，如从中抽样进行检验，结果合格，则可说明从中选取一件产品也是合格的。
因此，对此类产品必须有生产厂出具的同批产品检验报告与合格证。
1.1.1.本条仅针对管网气体灭火系统的特点，对其施工所应具备的基本条件作了规定，以保证系统的施工质量和进度，而对施工中所应具备的一般条件未作规定，如水电要求，施工所需机具，施工人员等条件。

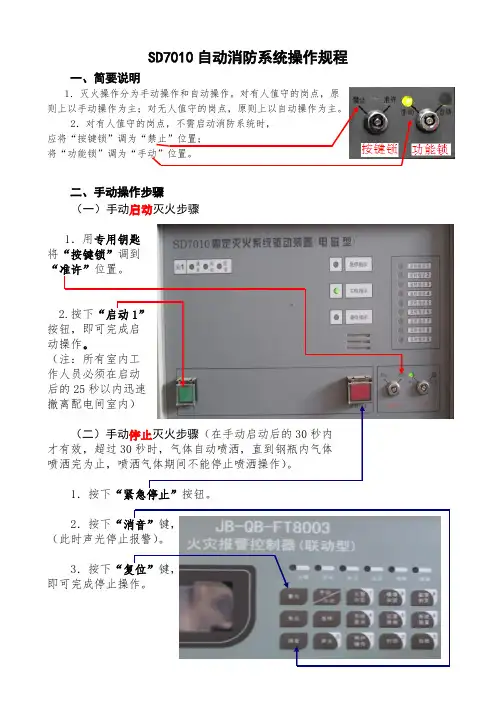

SD7010自动消防系统操作规程一、简要说明1．灭火操作分为手动操作和自动操作。
对有人值守的岗点，原2二、手动操作步骤（一）手动启动灭火步骤1．用专用钥匙将“按键锁”调到撤离配电间室内）（二）手动才有效，超过301．按下2．按下键，3．按下键，三、自动操作步骤(目前不使用)（一）自动启动灭火步骤1.用专用钥匙将“按键锁”调到“准许”位置。
2.将“功能锁”调为“自动”位置3．将火灾报警控制器的当前工作状态设为自动状态。
如当前工作状态为手（当报火警警铃或声光启动，延时30秒启动气体喷洒）。
（二）手动停止灭火步骤（在灭火声光报警启动后的30秒内才有效，超过30秒时，气体自动喷洒，直到钢瓶内气体喷洒完为止，喷洒气体期间不能停止喷洒操作）1．按下“紧急停止”按钮。
2．按下“消音”键（此时声光停止报警）。
3．按下“复位”键，即可完成停止操作。
附件：自动消防系统有关操作说明一、消防系统的开关机操作开机时先开控制器电源和直流消防电源盘的备电，5-10秒钟后再开主电；关机时则反之，即先关控制器电源和直流消防电源盘的主电，再关备电。
二、常用按键的操作转换键：发生某种警情时，按此键可以起到主页面和各种突发事件页面之间的切换。
手动/自动键：用来设定系统当前的工作状态，即手动状态和自动状态之间的转换。
按此键需输入密码00000，密码输入后才生效。
消音键：只能消除控制器自身的警报声，控制器以外的警报声不能消除。
值班人员操作键：用于进入操作菜单，可以进行的操作有器件监测、启停设备、屏蔽和解除屏蔽、时钟设置。
按此键需输入密码。
自检键：用于进行控制器与器件自检。
按此键需输入密码。
三、复位操作按“复位”键及按照提示输入密码屏幕闪动后即可，系统复位后默认为手动状态。
四、屏蔽及解除屏蔽操作通过“转换”键把页面转换到主页面，在主页面下按“值班人员操作”键并输入密码，再按“2”选择屏蔽操作。
输入想屏蔽的设备3位地编号，再按“确认”键；解除屏蔽操作用“急停”键切换解除屏蔽方式，输入想解除屏蔽的设备3位地编号，再按“确认”键。

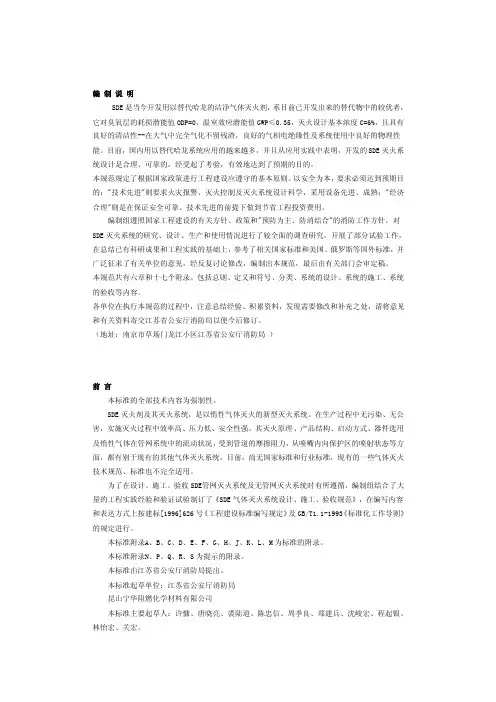

编制说明SDE是当今开发用以替代哈龙的洁净气体灭火剂，系目前已开发出来的替代物中的较优者，它对臭氧层的耗损潜能值ODP=0，温室效应潜能值GWP≤0.35，灭火设计基本浓度C=6%，且具有良好的清洁性--在大气中完全气化不留残渣，良好的气相电绝缘性及系统使用中良好的物理性能。
目前，国内用以替代哈龙系统应用的越来越多，并且从应用实践中表明，开发的SDE灭火系统设计是合理、可靠的，经受起了考验，有效地达到了预期的目的。
本规范规定了根据国家政策进行工程建设应遵守的基本原则。
以安全为本，要求必须达到预期目的："技术先进"则要求火灾报警、灭火控制及灭火系统设计科学，采用设备先进、成熟；"经济合理"则是在保证安全可靠、技术先进的前提下做到节省工程投资费用。
编制组遵照国家工程建设的有关方针、政策和"预防为主、防消结合"的消防工作方针，对SDE灭火系统的研究、设计、生产和使用情况进行了较全面的调查研究，开展了部分试验工作，在总结已有科研成果和工程实践的基础上，参考了相关国家标准和美国、俄罗斯等国外标准，并广泛征求了有关单位的意见，经反复讨论修改，编制出本规范，最后由有关部门会审定稿。
本规范共有六章和十七个附录。
包括总则、定义和符号、分类、系统的设计、系统的施工、系统的验收等内容。
各单位在执行本规范的过程中，注意总结经验、积累资料，发现需要修改和补充之处，请将意见和有关资料寄交江苏省公安厅消防局以便今后修订。
（地址：南京市草场门龙江小区江苏省公安厅消防局）前言本标准的全部技术内容为强制性。
SDE灭火剂及其灭火系统，是以惰性气体灭火的新型灭火系统。
在生产过程中无污染、无公害，实施灭火过程中效率高、压力低、安全性强。
七氟丙烷气体灭火系统操作规程Last revision on 21 December 2020七氟丙烷气体灭火系统操作规程一、七氟丙烷灭火原理七氟丙烷灭火系统的灭火原理为抑制作用，灭火药剂遇高温自行分解，并与空气中的氧气发生化学反应，使空气中游离氧的数量减少，终止燃烧链，使燃烧不能继续。
二、七氟丙烷灭火系统使用方法1、系统的启动方式为自动控制、手动控制和机械应急手动控制三种。
一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制，当自动控制和手动控制不能执行时，应采用机械应急手动控制。
2、自动控制：将报警控制器上控制方式选择键拨“自动”位置，灭火系统处于自动控制状态。
当保护区域发生火情，火灾探测器发出火灾信号，报警控制器立即发出声、光报警信号，灭火控制器接受到两个独立的火灾报警信号，发出联动指令，关闭联动设备，经过30秒延时，发出灭火指令，打开与保护区域相应的电磁阀释放启动气体，启动气体通过管路打开相应的选择阀和容器释放阀释放灭火剂，实施灭火。
3、（电气）手动控制：将灭火控制器上控制方式选择键拨到“手动”位置，灭火系统处于手动控制状态。
当保护区域发生火情，可按下手动控制盒或控制器上启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。
在自动控制状态，仍可实现（电气）手动控制。
4、机械应急手动控制：当保护区域发生火情，灭火控制器不能发出灭火指令时，应立即通知所有人员撤离现场，关闭联动设备，然后拔出与保护区域相应的电磁阀上的安全卡套，压下圆头把手打开电磁阀，释放启动气体，即可打开相应的选择阀、容器阀、释放灭火剂，实施灭火。
如果此时遇上电磁阀维修或启动钢瓶充换启动气体或其它原因不能开启相应的选择阀、容器阀时，应立即按下列程序操作：①打开与保护区域相应的选择阀手柄；②按下容器阀上的机械应急启动把手打开容器阀，释放灭火剂，实施灭火。
5、当发出火情警报，在延时内（30秒）却发现由异常情况下不需要启动灭火系统进行灭火时，可按下手动控制盒上的紧急停止按钮，即可停止灭火控制器灭火指令的发出，系统将停止延时和启动，系统复位，恢复监视状态。
