RC振荡电路原理

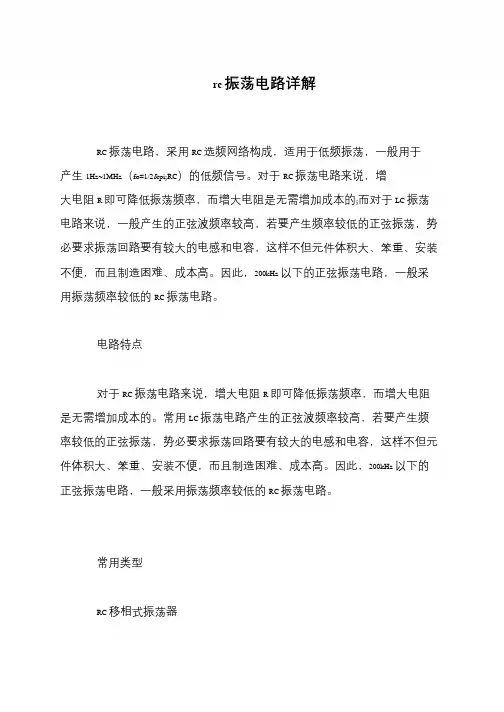

rc 振荡电路详解
RC 振荡电路，采用RC 选频网络构成，适用于低频振荡，一般用于
产生1Hz~1MHz（fo=1/2πRC）的低频信号。

对于RC 振荡电路来说，增
大电阻R 即可降低振荡频率，而增大电阻是无需增加成本的;而对于LC 振荡电路来说，一般产生的正弦波频率较高，若要产生频率较低的正弦振荡，势必要求振荡回路要有较大的电感和电容，这样不但元件体积大、笨重、安装不便，而且制造困难、成本高。

因此，200kHz 以下的正弦振荡电路，一般采用振荡频率较低的RC 振荡电路。

电路特点
对于RC 振荡电路来说，增大电阻R 即可降低振荡频率，而增大电阻是无需增加成本的。

常用LC 振荡电路产生的正弦波频率较高，若要产生频率较低的正弦振荡，势必要求振荡回路要有较大的电感和电容，这样不但元件体积大、笨重、安装不便，而且制造困难、成本高。

因此，200kHz 以下的正弦振荡电路，一般采用振荡频率较低的RC 振荡电路。

常用类型
RC 移相式振荡器。

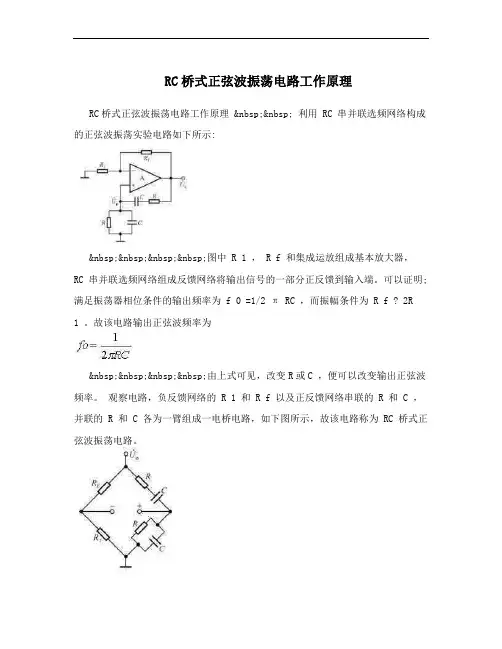

RC桥式正弦波振荡电路工作原理
RC桥式正弦波振荡电路工作原理    利用 RC 串并联选频网络构成的正弦波振荡实验电路如下所示:
    图中 R 1 ，
R f 和集成运放组成基本放大器，RC 串并联选频网络组成反馈网络将输出信号的一部分正反馈到输入端。

可以证明;满足振荡器相位条件的输出频率为 f 0 =1/2 π RC ，而振幅条件为 R f ? 2R 1 。

故该电路输出正弦波频率为
    由上式可见，改变R或C ，便可以改变输出正弦波频率。

观察电路，负反馈网络的 R 1 和 R f 以及正反馈网络串联的
R 和 C ，并联的 R 和 C 各为一臂组成一电桥电路，如下图所示，故该电路称为 RC 桥式正弦波振荡电路。

振荡电路的工作原理
振荡电路是一种电路，它可以在不断变化的电压和电流之间创造持续的振荡。

它可以在控制电路中用来产生定期变化的信号，也可以用来创造可调节的正弦波。

振荡电路的基本原理是，当电压施加到电路中时，电路中的元件将引起电流的流动，而这些电流又会产生电压，从而形成一个振荡的循环。

振荡电路的典型示例是RC振荡器，它由一个电阻和一个电容组成。

电阻限制了电流的流动，而电容可以存储电压。

当电压施加到电阻和电容中时，电容开始积存电压，而电阻限制了电流的流动，从而产生了一个振荡的现象。

随着电容的电压增加，它可以把电压输出到电路中，而电阻限制了电流的流动，从而使电流转换为电压，从而形成一个振荡的循环。

另一种振荡电路是振荡器，它由一个可调电阻和一个电容组成。

振荡器的电阻可以控制电流的流动，电容可以存储电压，从而形成一个振荡的循环。

振荡器可以产生可调节的正弦波，因此它是控制电路中的重要元件。

振荡电路在电子设备中起着重要的作用，它可以用来产生定期变化的信号，也可以用来创造可调节的正弦波。

它的基本原理就是，当电压施加到电路中时，电路中的元件将引起电流的流动，而这些电流又会产生电压，从而形成一个振荡的循环。

振荡电路的工作原理
及其应用极其广泛，它不仅可以用于电子设备，而且在生活中也被广泛使用。

RC正弦波振荡电路图文分析原理参考电路图5.7所示，搭建一个100KHz的正弦波振荡电路。

U O(a)测试电路(b)输出波形图5.7 RC正弦波振荡电路(multisim)LC振荡电路的振荡频率过低时，所需的L和C就很大，这将使振荡电路结构不合理，经济不合算，而且性能也变坏，在几百千赫兹以下的振荡电路常采用RC振荡电路。

由RC 元件组成的选频网络有RC称相型，RC串并联型，RC双T型等结构。

这里主要介绍RC串并联型网络组成的振荡电路，即RC桥式正弦波振荡电路。

一、RC串并联型网络的选频特性RC桥式电路如图5.8所示，设R1=R2=R，C1=C2=C，1112121112112j CRZ Rj C j CRj C RZj CRRj Cωωωωωω+=+===++则反馈系数212113()foU ZFU Z Z j CRCRωω===++-令 01C R ω=，即 012f RCπ= 则式（7-13）可写为00000113()3()F f f j j f fωωωω==+-+-其频率特性曲线如图5.9（a ）、（b ）所示。

从图中可看出，当信号频率f =f 0时，u f 与u 0同相，且有反馈系数 013fU F U ==为最大。

(a)幅频特性 (b)相频特性图5.8 RC 串并联网络 图5.9RC 串并联网络的频率特性 二、RC 桥式振荡电路 1、电路组成图5.9所示电路是文氏电桥振荡电路的原理图，它由同相放大器A 及反馈网络F 两部分组成。

图中RC 串并联电路组成正反馈选频网络，电阻R f 、R 是同相放大器中的负反馈回路，由它决定放大器的放大倍数。

RC 桥式振荡电路的起振条件同相放大器的输出电压0U 与输入电压i U 同相，即0a ϕ=，从分析RC 串并联网络的选频特性知，当输入RC 网络的信号频率f =f 0时，0U 与f U 同相，即0f ϕ=，整个电路的相移0f a ϕϕϕ=+=，即为正反馈，满足相位平衡条件。
